Type-C快充取电芯片工作流程:从适配器识别到电压输出

PD和QC 快充协议电压诱骗控制器

描述

PW6607是一颗USB电源传输接收SINK端控制器芯片,PW6607可以从PD/QC适配器电源请求PW6606设定的电压。当连接USB电源时,PD/QC协议自动通讯,完成PW6607设定的电压请求通讯,并输出通讯设定的电压。PW6606内置 PD 通讯模块和QC通讯,集成度高,外围简洁。

特征

支持外部电阻或设置诱骗通讯电压:

5V,9V,12V和20V(PD);

5V,9V,12V (QC)

支持PD3.0快充协议

高耐压芯片引脚

支持QC2.0快充协议

集成 USB C UFP 协议

支持PD自动识别降压功能

封装形式: DFN8

应用

电动工具

无线充电器

路由器

小家电

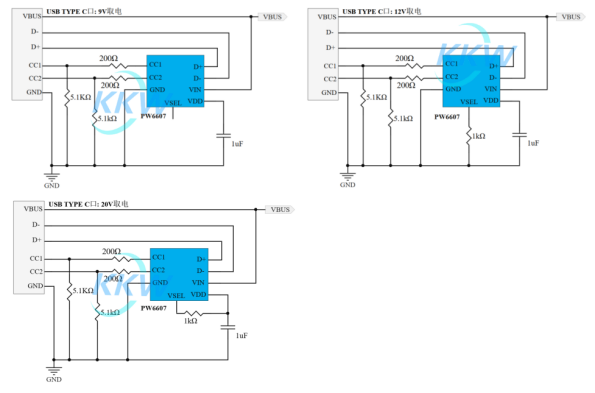

典型电路图

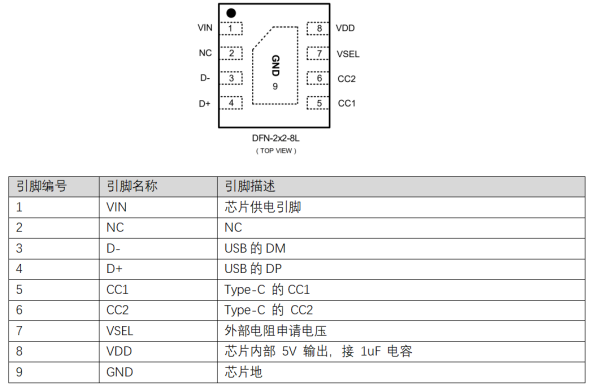

引脚分配/说明

功能概述

PD协议优先级高于QC协议,仅当PD诱骗异常或者前端不支持PD时,才会进行 QC诱骗。PD 握手会优先寻找适配设置电压的 PDO 挡位,当没有需要的挡位时,自动降低电压挡位诱骗 。诱骗电流为当前PDO挡位能够提供的最大电流。

工作流程图

电压选择

VSEL 为电压选择档位(PD/QC),设定方式如下:

设定电压为 9V : VSEL 悬空

设定电压 12V : VSEL 通过 1K 下拉到 GND;

设定电压 20V(PD): VSEL 通过 1K 上拉到 VDD;

保护电路

CC 1和CC2管脚串联 200R 电阻,可保护 VBUS 9V 意外短接到 CC 导致引脚内部损坏

封装信息

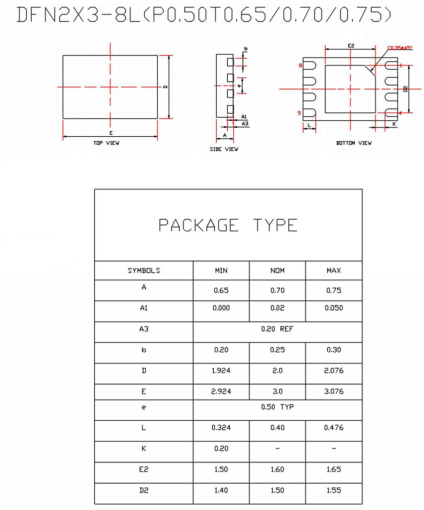

DFN8
