流程图上的回退线与运行时动态回退，应该选择哪一种？

流程图上的回退线与运行时动态回退不是两种画法，而是两种不同的执行语义。前者把"退回"建模成 BPMN 的正常业务路径：当前任务正常完成，Flowable 计算条件 Sequence Flow，执行沿连线回到目标节点。后者不依赖两节点之间存在连线，而是通过 Change Activity State API 取消当前活动、调整 Execution 树，再从指定目标节点继续执行。

企业选型可以先记住一句话：固定、可预期、属于业务规则的退回，优先画在流程模型中；目标由运行时数据、历史轨迹或管理员决定的任意回退，使用动态状态迁移。 不要为了"灵活"把所有回退都做成动态跳转，也不要为了"可视化"给每两个审批节点之间都画一条回退线。

本文以截至 2026 年 8 月最新正式版 Flowable 8.0.0 为例，结合 UserTaskActivityBehavior、TakeOutgoingSequenceFlowsOperation、ChangeActivityStateCmd、AbstractDynamicStateManager 和官方 ChangeStateTest 说明两条路线在源码、监听器、历史、网关、多实例和平台产品化方面的真实边界。

一句话结论：流程图回退线是"正常完成当前节点后按 BPMN 再走一遍"；动态回退是"取消当前活动并把运行状态搬到目标节点"。业务语义固定时选前者，运行时目标不固定时选后者。

一、核心结论与问题边界

先给答案：固定业务回路画线，任意节点回退动态迁移

很多流程设计器把"退回"做成一个按钮，看起来只是选择目标节点。对引擎而言，按钮背后至少有两种完全不同的实现。

判断维度	流程图显式回退线	运行时动态回退
目标确定时间	流程设计时确定	流程运行时确定
引擎语义	正常完成当前活动并沿 Sequence Flow 运行	取消当前活动并重建目标运行状态
是否要求模型有连线	要	不要
条件表达式、默认流	按 BPMN 正常计算	不经过中间 Sequence Flow
当前活动事件	通常是正常完成	Flowable 状态迁移会产生取消语义
典型用途	驳回申请人、资料补正、固定复核闭环	任意节点退回、管理员纠错、按历史选择目标

推荐采用"三层决策"而不是二选一：

流程定义层：少量稳定回路直接建模，例如"部门审批驳回到申请人修改"。
运行时能力层：提供受约束的动态回退，只允许回到合法历史节点或配置范围。
业务审计层：无论使用哪条路线，都记录操作人、源任务、目标节点、原因、审批轮次和策略版本。

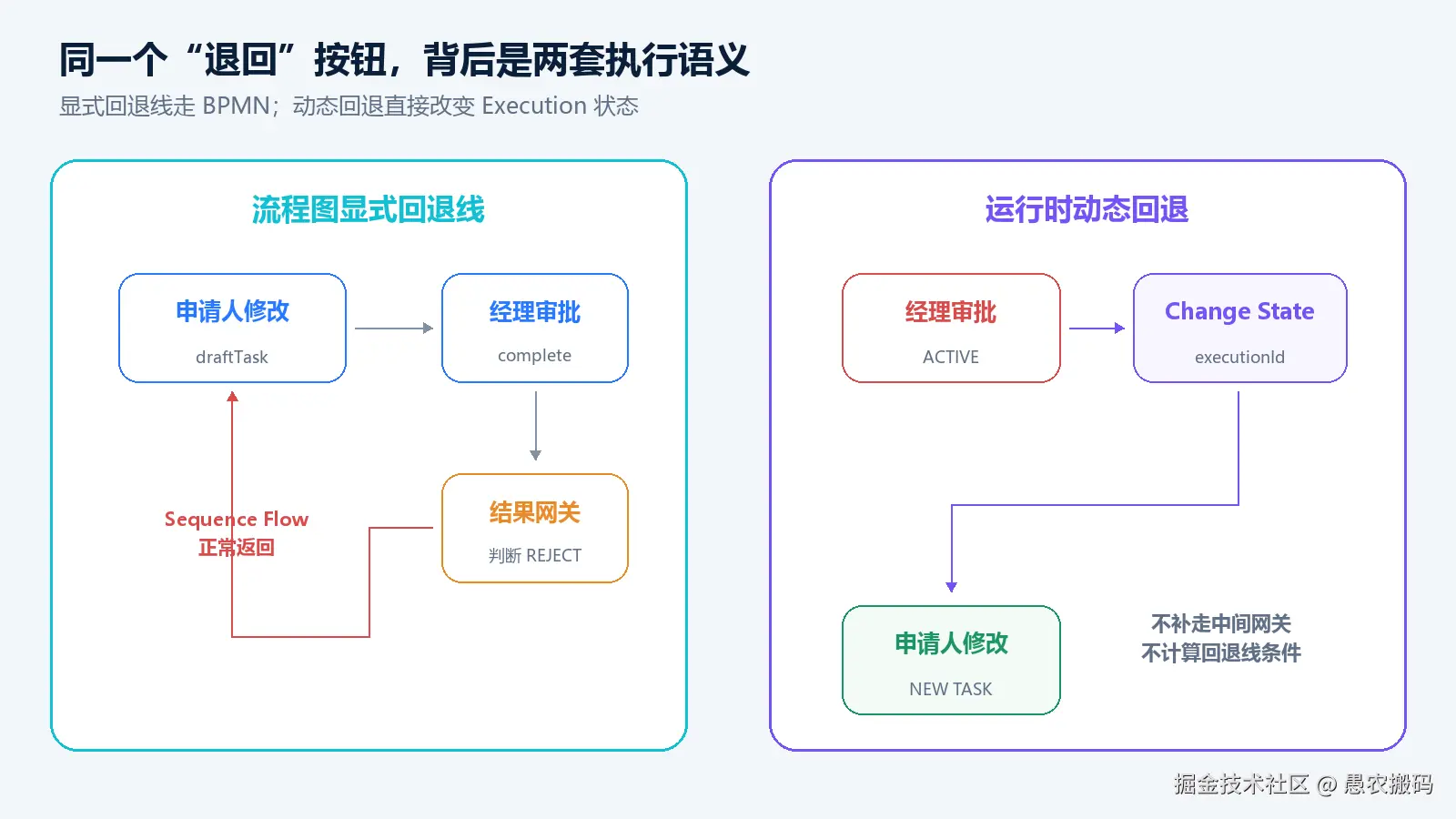

图 1：一条是 BPMN 正常路径，另一条是 Execution 状态迁移，不能只看界面上的"退回"按钮。

两种"回退"到底分别是什么

1. 流程图上的回退线

流程图回退线是从当前活动或网关指向上游活动的普通 BPMN Sequence Flow。它不是 Flowable 特有元素，也不是引擎内置的"驳回线"。通常由审批动作变量和排他网关共同决定是否走回退路径。

例如"经理审批"完成时写入 approvalAction=REJECT，排他网关选择返回"申请人修改"的 Sequence Flow。对引擎而言，这次经理任务仍然是正常完成，只是下一步走向了上游节点。

2. 运行时动态回退

运行时动态回退是应用在流程实例运行期间直接改变活动状态。Flowable 8.0.0 的公开入口是 RuntimeService.createChangeActivityStateBuilder()，常用方法包括：

moveExecutionToActivityId(executionId, activityId)：精确移动某一个 Execution；
moveActivityIdTo(currentActivityId, newActivityId)：按活动 ID 解析当前活动并迁移；
moveExecutionsToSingleActivityId(executionIds, activityId)：把多个并发 Execution 汇聚到一个目标；
moveSingleExecutionToActivityIds(executionId, activityIds)：把一个 Execution 拆到多个目标；
moveActivityIdToParentActivityId：从 Call Activity 子流程实例回到父流程节点。

它更接近流程实例的"状态手术"，而不是一条隐藏的 Sequence Flow。目标节点可以与当前节点没有任何直接连线，中间网关、服务任务和条件表达式也不会被逐一执行。

二、关键概念与能力差异

显式回退线在 Flowable 8 中怎样运行

假设流程为"申请人填写 -> 经理审批 -> 结果网关"，审批通过走归档，审批驳回走回申请人填写。模型可以使用如下条件流：

xml 复制代码

<sequenceFlow id="rejectToDraft"
              sourceRef="approvalResultGateway"
              targetRef="draftTask">
  <conditionExpression xsi:type="tFormalExpression"><![CDATA[
    ${approvalAction == 'REJECT'}
  ]]></conditionExpression>
</sequenceFlow>

业务代码完成当前任务时提交动作变量：

java 复制代码

Map<String, Object> variables = new HashMap<>();
variables.put("approvalAction", "REJECT");
variables.put("approvalRound", currentRound + 1);
taskService.complete(taskId, variables);

这段代码没有调用任何"回退 API"。任务完成后，UserTaskActivityBehavior.trigger 检查该 Execution 下的用户任务已经删除，然后调用 leave(execution)。随后引擎进入正常的 Agenda 操作，离开当前 FlowNode 并计算出边连线。

在 Flowable 8.0.0 的 TakeOutgoingSequenceFlowsOperation 中，正常路径会依次处理：

清理当前活动关联的边界事件 Execution；
执行活动 end Execution Listener；
记录活动结束并派发 ACTIVITY_COMPLETED；
遍历所有 outgoing Sequence Flow；
通过 ConditionUtil.hasTrueCondition 判断条件，必要时选 default flow；
把 Execution 的 currentFlowElement 设置为被选中的 Sequence Flow；
为并行的其他出边创建 Execution，并通过 Agenda 继续运行。

因此，回退线走的是完整 BPMN 生命周期。条件、默认流、异步离开、作用域销毁和正常完成事件都属于模型语义的一部分。

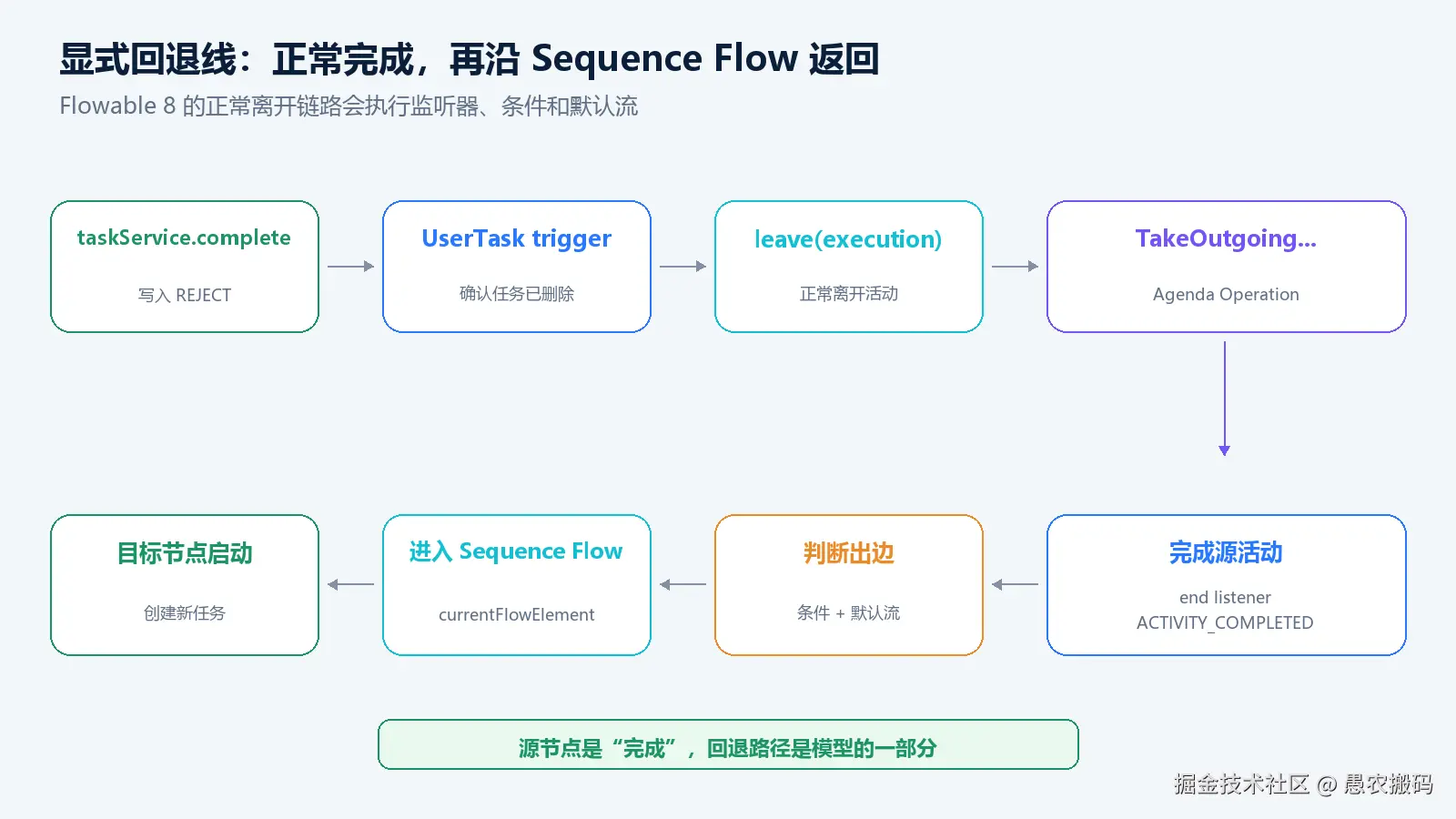

图 2：显式回退线先正常完成当前任务，再计算条件流并沿 BPMN 回到上游。

为什么固定业务回路更适合画在流程图上

如果"驳回后必须回申请人修改"是制度的一部分，把它显式建模有四个明显优点。

第一，业务人员能够从 BPMN 图直接看见闭环。模型本身就是流程合同，流程审计、测试设计和需求评审不必依赖一段隐藏在后端服务里的跳转代码。

第二，正常完成语义更清晰。审批人已经作出"不同意"的决定，当前审批任务可以正常完成，后续由条件流决定进入补正环节。它与"管理员发现流程跑错了，需要修复实例"不是同一类动作。

第三，路径上的 BPMN 能力能够复用。排他网关条件、默认流、Sequence Flow 监听逻辑、异步离开和后续服务任务会按模型执行，不需要业务代码重新补齐。

第四，测试更容易穷举。固定回路只有少量明确路径，可以直接编写"通过、驳回、补正后再次提交"的流程测试。

但回退线不是越多越好。一个流程有 12 个审批节点，如果每个节点都能回到任意前序节点，最多会形成大量交叉连线。模型会从业务地图变成线路网，设计器难读，流程验证、版本升级和网关令牌分析也更困难。

三、模型架构与运行机制

动态回退应该怎样调用 Flowable API

对于"从当前任务退回到实际走过的任意前序审批节点"，目标只有在运行时读取历史轨迹后才能确定。此时更适合使用 Execution 级迁移：

java 复制代码

Task currentTask = taskService.createTaskQuery()
    .taskId(taskId)
    .singleResult();

runtimeService.createChangeActivityStateBuilder()
    .processInstanceId(currentTask.getProcessInstanceId())
    .processVariable("rollbackReason", reason)
    .processVariable("rollbackRound", rollbackRound + 1)
    .moveExecutionToActivityId(
        currentTask.getExecutionId(),
        targetActivityId
    )
    .changeState();

在普通串行用户任务中，moveActivityIdTo(currentActivityId, targetActivityId) 也能工作。不过企业平台最好优先使用当前任务绑定的 executionId，因为并行、多实例或重复活动场景下，仅用 activityId 可能无法准确表达"移动哪一个令牌"。

调用前至少应完成以下校验：

当前任务仍然存在，且操作人有权执行回退；
executionId、任务 ID、流程实例 ID 相互匹配；
目标 activityId 存在于当前流程定义或合法父子流程范围；
目标属于可回退节点集合，而不是任意 Service Task、网关或结束事件；
并行、多实例、子流程和边界事件使用专门策略；
同一任务的操作版本号或业务幂等键未变化。

Flowable 8 动态回退源码真正做了什么

ChangeActivityStateBuilderImpl.changeState() 最终调用 RuntimeService.changeActivityState。引擎创建 ChangeActivityStateCmd，在同一个 CommandContext 中完成校验与状态修改。

ChangeActivityStateCmd.execute 的职责很克制：校验至少提供了一项 move 或 enable 配置，按活动 ID 迁移时要求提供流程实例 ID，然后取得 DynamicStateManager，调用 moveExecutionState。

核心逻辑位于 AbstractDynamicStateManager.doMoveExecutionState。以普通用户任务从 managerReview 回到 draftTask 为例，主要步骤是：

根据 executionId 或 activityId 解析活动 Execution，并解析目标 FlowElement；
清理源 Execution 的子 Execution，例如边界定时器和事件订阅；
以 Change activity to ... 为删除原因调用 deleteExecutionAndRelatedData；
删除不再需要的父作用域，或创建目标所需的嵌套 SubProcess 作用域；
在目标 FlowElement 上创建新的子 Execution；
设置流程变量和目标局部变量；
调用 planContinueProcessOperation，从目标节点开始执行。

Flowable 8.0.0 的 ExecutionEntityManagerImpl.deleteExecutionAndRelatedData 会记录源活动结束原因；当 cancel=true 时，还会派发活动取消事件。官方 ChangeStateTest 也明确断言状态迁移先产生 ACTIVITY_CANCELLED，再对目标作用域产生 ACTIVITY_STARTED。

这说明动态回退并不是"把下一条线改成向后"。它取消源活动、整理 Execution 树、重建目标运行环境，然后从目标节点开始。源节点与目标节点之间的 Sequence Flow 没有被逐条经过。

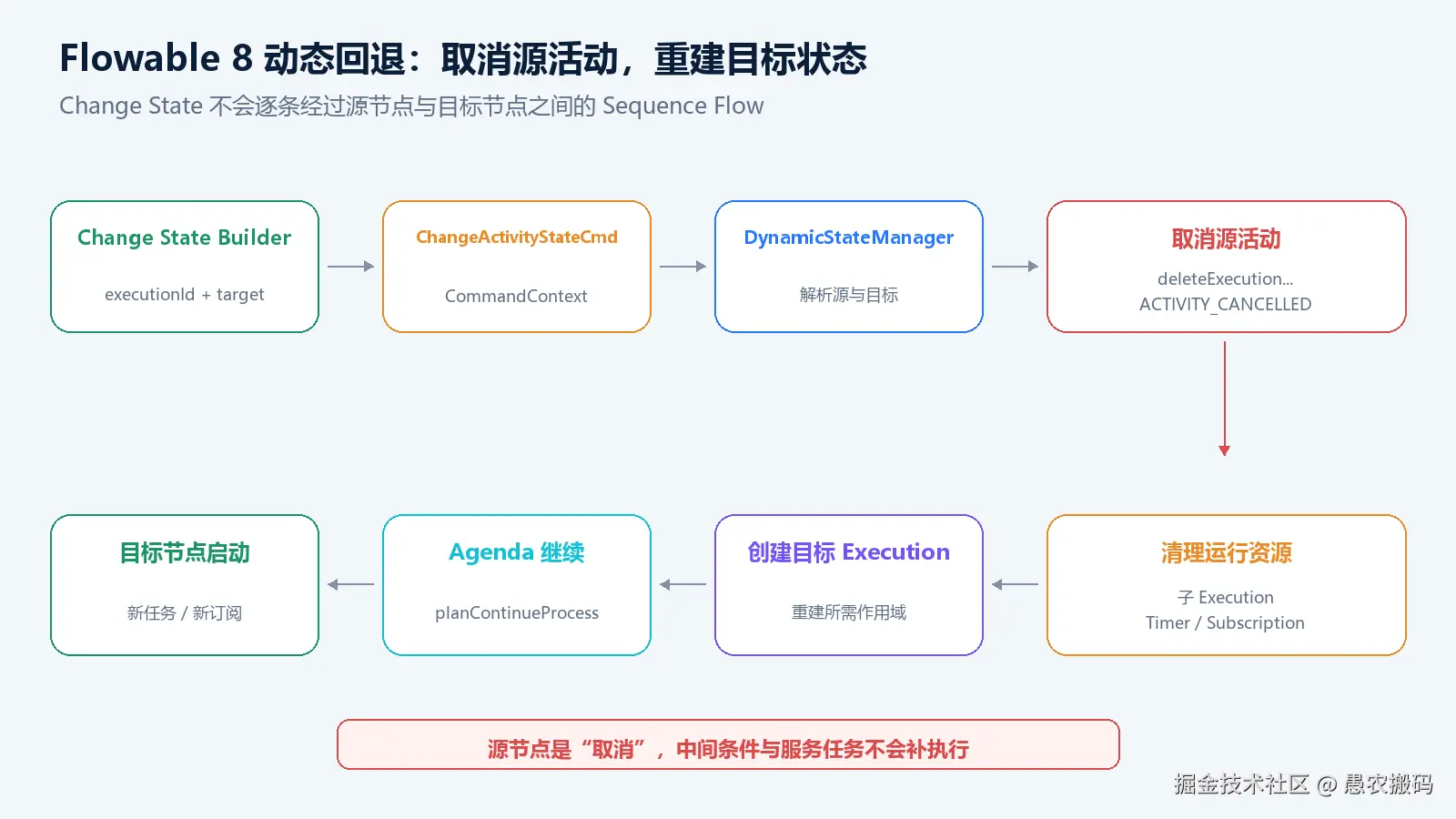

图 3：Change State 直接重建目标运行状态，中间 Sequence Flow 和网关不会补走。

四、核心场景与处理策略

两条路线在监听器、历史和业务副作用上有什么不同

这是企业实施中最容易踩坑的部分。两种路线最后都能看到"目标节点出现了新待办"，但过程副作用并不相同。

行为	显式回退线	动态回退
当前任务	通过 `taskService.complete` 正常完成	状态迁移清理并取消当前活动
源活动 end listener	按正常离开链路执行	不应假设按正常完成链路执行
引擎活动事件	`ACTIVITY_COMPLETED`	源活动通常为 `ACTIVITY_CANCELLED`
Sequence Flow 条件	正常判断	源到目标之间不判断
中间服务任务	按模型执行	不执行
目标节点	沿连线到达并启动	直接创建 Execution 后启动

因此，不要把关键业务副作用只放在"任务正常完成监听器"里。例如审批通过才应该扣减额度，而动态回退取消任务时不能误触发；又如回退时必须解锁业务单据，也不能仅等待某条 BPMN 回退线执行。

更稳妥的做法是把副作用分成三类：正常完成动作、回退补偿动作和目标节点进入动作。由平台的审批命令服务显式编排，并用 Outbox 或同一业务事务保证流程状态与业务单据状态一致。

并行网关和多实例下为什么不能只看一条回退线

串行流程中的回退容易产生"移动一个任务即可"的错觉。进入并行网关或多实例会签后，流程实例中同时存在多个活动 Execution，回退策略必须回答其他令牌怎么办。

1. 显式回退线的风险

如果一个并行分支直接画线回到 Fork 之前，另一个分支已经在 Join 等待，重新经过 Fork 可能再创建一组并行令牌，产生重复任务或难以收敛的 Join。模型回路必须与分支的 Fork、Join 范围一起设计，不能只连接两个用户任务。

2. 动态回退的风险

如果只移动发起驳回的一个 Execution，其他分支可能继续运行或停在 Join；如果业务要求"任一分支驳回，整组审批重做"，就要先收拢相关 Execution，再统一迁移：

java 复制代码

runtimeService.createChangeActivityStateBuilder()
    .processInstanceId(processInstanceId)
    .moveExecutionsToSingleActivityId(
        activeBranchExecutionIds,
        targetActivityId
    )
    .changeState();

多实例还要确定是撤销当前实例、结束全部实例，还是保留已完成成员并新开一轮。nrOfInstances、nrOfActiveInstances、nrOfCompletedInstances 和局部变量需要与业务规则一起验证。不能把普通单任务代码直接复用到会签。

五、数据、规则与状态设计

子流程、边界事件和异步作业怎样处理

动态回退跨越嵌入式 SubProcess 时，AbstractDynamicStateManager 会删除不再需要的父作用域，并在进入目标时重建缺失的嵌套作用域。跨 Call Activity 的独立子流程实例则不能使用普通 moveActivityIdTo，需要使用父子流程专用 API，并覆盖子流程实例的全部活动 Execution。

边界定时器、消息订阅、信号订阅和异步作业也不是附属数据。显式回退线正常离开活动时，TakeOutgoingSequenceFlowsOperation.cleanupExecutions 会清理活动关联的边界 Execution；动态迁移则在删除源 Execution 和创建目标 Execution 时重建目标所需资源。

需要重点测试：

从带定时器边界事件的节点回退，旧 Timer Job 是否删除；
再次进入目标节点后，新 Timer Job 是否只创建一份；
从消息捕获事件回退，Event Subscription 是否解除；
目标为异步 Service Task 时，Job 是否正确创建且不会重复；
Call Activity 子流程是否完整终止，父流程 Super Execution 是否正确恢复。

回退线很多时，模型为什么会失控

业务人员常提出"每个节点都能退回之前任意节点"。如果直接画线，模型节点数量不变，连线数量却会快速增长。更严重的是，这些线会穿越网关、子流程边界和事件作用域，使流程图难以表达真实令牌语义。

可以用三个规则控制模型复杂度：

只把制度明确、频率高、目标唯一的退回画成 BPMN 路径。
回退线尽量汇聚到"退回路由网关"，不要从每个节点交叉连接所有前序节点。
任意历史节点选择放到运行时策略层，设计器只展示"允许动态回退"的配置，不生成大量 Sequence Flow。

显式建模的价值是可理解，而不是让所有运行时可能性都出现在一张静态图上。真正的企业流程平台应同时提供模型视图、运行时轨迹视图和操作审计视图。

六、工程实现与系统集成

应该怎样设计统一的回退命令服务

无论底层选哪种方式，前端都不应直接调用 Flowable API。建议用一个领域命令统一承载审批动作：

java 复制代码

public record RollbackCommand(
    String taskId,
    String operatorId,
    String targetActivityId,
    RollbackMode mode,
    String reason,
    long expectedVersion
) {}

命令服务按以下顺序执行：

查询并锁定当前任务及业务单据，校验 expectedVersion；
解析流程定义、Execution 树、历史轨迹和可回退目标；
根据策略选择 MODELED_PATH 或 DYNAMIC_CHANGE_STATE；
对并行、多实例、子流程和边界事件执行专门校验；
写入审批意见、回退原因、源目标节点、审批轮次和操作幂等键；
调用 taskService.complete 或 Change Activity State API；
同步业务单据状态，或写 Outbox 事件；
重新查询运行时状态，验证新待办数量和目标节点。

平台还应把"驳回""退回""撤回""管理员跳转"拆成不同权限和审计类型。底层可能都使用动态状态迁移，但业务语义、允许目标和副作用不能混在一个万能接口中。

一张决策表：企业到底应该选择哪一种

业务场景	推荐方式	原因
审批驳回后固定回申请人修改	显式回退线	属于稳定业务规则，模型可见
资料不全，固定回材料补正节点	显式回退线	可按正常完成语义形成闭环
审批人从已走历史中任选一个节点	动态回退	目标只有运行时才能确定
管理员修复误操作或异常实例	动态回退	属于运维状态修复，不应污染业务模型
并行审批任一分支驳回后全体重做	专门动态策略或重构模型	需要整体处理多个 Execution
会签只退回当前审批人重办	多实例专门策略	不能套用普通串行迁移
跨 Call Activity 子流程退回父流程	父子流程专用 Change State API	涉及独立流程实例和 Super Execution
审计法规要求路径完整可视	优先显式建模	模型和正常运行轨迹更易解释
流程模板频繁变化、节点数量很多	受约束动态回退	避免连线爆炸，但必须加强校验和审计

如果某个动作同时满足"目标固定"和"属于正常业务规则"，默认选显式回退线。如果同时满足"目标运行时选择""跨作用域"或"管理员修复"，默认选动态回退。两者都复杂时，先重新审视流程边界，而不是立即增加更多跳转代码。

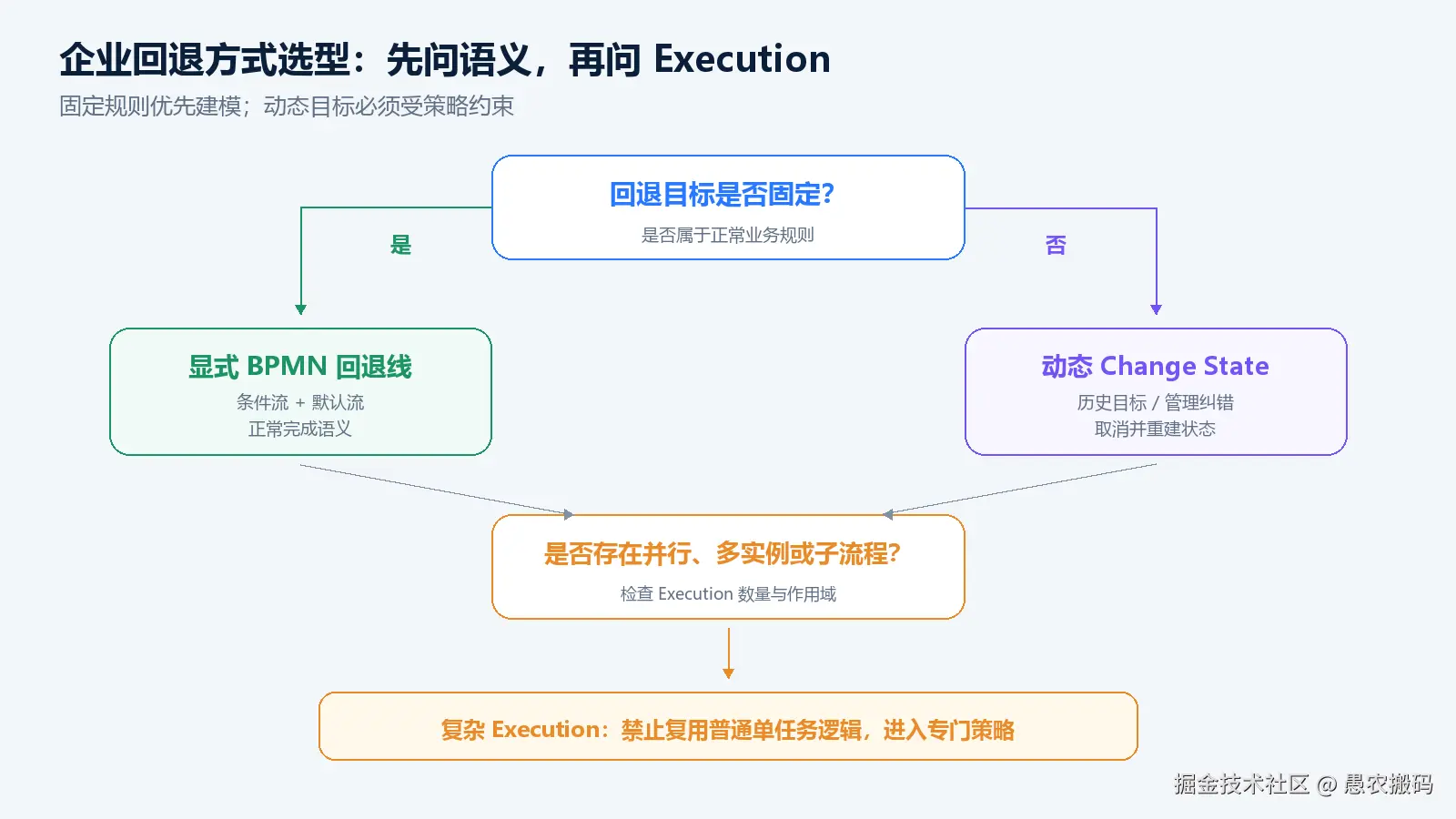

图 4：先判断业务语义是否固定，再判断目标、Execution 数量和作用域是否动态。

七、安全、性能与治理要求

低代码流程平台应该怎样把两种能力产品化

低代码流程设计器可以在建模阶段提供两类配置：一种是"固定驳回路径"，自动生成可读的网关和 Sequence Flow；另一种是"动态回退策略"，配置允许返回的节点类型、历史范围、是否跨子流程、并行分支处理方式和意见必填规则。

运行界面不应只显示节点名称。操作人至少要看到目标节点所属审批轮次、原办理人、流程作用域、当前并行分支和回退后的影响范围。管理员还应看到 Execution 树和将被取消的任务、Timer Job、Event Subscription。

云程低代码开发平台可以在 Flowable 之上把设计态回路、运行时迁移、审批意见、数据权限、业务状态同步和审计日志组合成一个完整能力。平台价值不在于包装一个 moveActivityIdTo 按钮，而在于限制危险目标、处理复杂 Execution 结构并给出可解释的结果。

八、案例实践与迁移路线

上线前必须覆盖哪些测试

固定驳回线的通过、驳回、补正后再次提交路径均可结束。
显式回退经过排他网关时，条件互斥且存在默认策略。
动态回退后源任务历史原因、目标新任务和审批轮次正确。
源节点正常完成监听器不会被误当成动态取消监听器。
目标节点开始监听器、候选人和表单权限重新计算。
两名管理员并发回退同一任务时，只有一个请求成功。
并行分支单分支保留、全部撤销和整体重做三种策略分别验证。
多实例会签校验计数变量、局部变量和已完成人员处理。
嵌入式 SubProcess 与 Call Activity 分别验证作用域和父子实例。
边界 Timer、Message、Signal 和异步 Job 不残留、不重复。
回退到 Service Task、网关、结束事件等危险目标时被策略拒绝。
Flowable 升级后回归官方 Change State 用例和平台自定义复杂场景。

测试断言不能只看"出现了一个目标待办"。还要检查活动 Execution 数量、任务数量、历史 delete reason、业务单据状态、定时器、事件订阅、审批意见和并发幂等结果。

九、平台落地、测试与选型

标准答案：流程图回退线与动态回退怎样选

流程图上的回退线适合表达稳定、可预期、属于业务流程本身的回路。当前用户任务通过 taskService.complete 正常完成，Flowable 8.0.0 随后由 TakeOutgoingSequenceFlowsOperation 执行 end listener、派发完成事件、计算条件和默认 Sequence Flow，再沿模型回到目标节点。它的优势是业务可视、语义完整、路径容易测试。

运行时动态回退适合目标节点由历史轨迹、用户选择或管理员修复决定的场景。ChangeActivityStateBuilder 经 ChangeActivityStateCmd 进入 AbstractDynamicStateManager，取消源活动、清理 Execution 及关联资源、重建目标作用域，然后从目标节点继续。它不会逐条经过源目标之间的 Sequence Flow，因此不能假设中间网关、服务任务和正常完成监听器已经执行。

企业最佳实践不是只选一种，而是建立边界：固定闭环显式建模，任意回退受控迁移；串行任务可使用 Execution 级动态回退，并行、多实例、子流程和边界事件必须采用专门策略；所有回退都进入统一命令服务，记录源目标、原因、审批轮次、影响范围和幂等信息。

如果只记住三句话：

业务规则固定，画线；运行目标动态，迁移。
动态回退是取消并重建状态，不是补走一条隐藏连线。
并行、多实例和子流程的回退先处理 Execution 树，再考虑界面按钮。
