智联工坊IoT 数据采集工程实战：2000 万条可复现设备数据生成（WorkBuddy 落地）

【导航】➡️制造业数据与AI践行者老蒋的技术博客全系列文章汇总（四阶段学习路径版-持续更新）

摘要： 针对制造业 IoT 设备数据采集方案落地难、不可复现、质量不可控的痛点，本文基于智联工坊 3 条产线 12 台设备的场景，演示用 WorkBuddy 将模糊方案落地为生产级数据工程的完整过程。采用 SeedSequence 分区随机实现 2000 万条数据逐字节可复现，配套五维质量门禁与退出码调度阻断机制，附完整 Python 脚本、DolphinScheduler 工作流与 Doris 数仓 ODS 衔接契约，可直接用于数仓测试、CI 校验与模拟数据源场景。

目录

一、开篇：方案落地时，最容易卡住你的3个地方

二、本文交付物清单

[三、数据准备：12台设备 · 3条产线 · 5个测点](#三、数据准备：12台设备 · 3条产线 · 5个测点)

四、快速开始（3步跑通）

[4.1 安装依赖](#4.1 安装依赖)

[4.2 一键编排（推荐）](#4.2 一键编排（推荐）)

[4.3 分步执行](#4.3 分步执行)

五、核心实现回顾：从"一份方案"到"一套可跑工程"

[5.1 可复现性：独立子随机流派生（最关键的设计）](#5.1 可复现性：独立子随机流派生（最关键的设计）)

[5.2 数据生成：五重注入](#5.2 数据生成：五重注入)

[5.3 质量门禁：五维校验 + 退出码阻断](#5.3 质量门禁：五维校验 + 退出码阻断)

[六、实测结果：20,736,000条 · 质量100分](#六、实测结果：20,736,000条 · 质量100分)

七、排坑笔记：两个"差点让你重装一晚上"的坑

[🔴 #01 pip报"No matching distribution found"，其实是镜像源403](#01 pip报"No matching distribution found"，其实是镜像源403)

[🔴 #02 激活了venv，却仍报ModuleNotFoundError: No module named 'pandas'](#02 激活了venv，却仍报ModuleNotFoundError: No module named 'pandas')

八、方案缺失/歧义的处理（Q1--Q16关键假设）

九、与#08的衔接契约（一句话对齐）

十、实在人总结

十一、评论区炸弹

[📎 系列导航](#📎 系列导航)

---

一、开篇：方案落地时，最容易卡住你的3个地方

兄弟们，上一版《方案》我发出去之后，后台和评论区问得最多的，其实不是"算法怎么写"，而是"跑不起来 / 对不齐 / 不可复现"这三件最接地气的事：

• "依赖装不上" ------ 明明照着 requirements.txt 装，pip却报 No matching distribution found，第一反应是包名写错了，折腾一晚上。

• "venv激活了，脚本一跑还是 ModuleNotFoundError: No module named 'pandas'" ------ 提示符都显示 (.venv) 了，怎么还能找不到模块？

• "标题写着DolphinScheduler全链路，正文却一个工作流定义都没有，我到底要不要写DS？" ------ 这是方案本身的坑，不是你的锅。

**📋 快速自检：**本文能帮你解决这些问题吗？

▢ 需要可复现的设备模拟数据，用于数仓测试与验证

▢ 方案落地总遇到环境、依赖、解释器等边角料问题

▢ 需要带质量门禁的采集流水线，能和调度系统联动

▢ 数据要和下游 ODS 表严格对齐，字段格式零偏差

以上问题，本文全部给出可落地的解决方案。

所以这篇，我不只给你"能跑的脚本"，更把跑通这条路踩过的坑、方案自身的歧义、以及和#08的衔接约定一次说清。

这不科学啊...... 一份方案发出去，落地时卡的居然不是技术难点，而是这些边边角角。但这就是工程实践------真正让你加班的，从来不是核心算法，而是这些"看起来不是问题的问题"。

二、本文交付物清单

读完本文，你将直接拿到以下东西：

序号	交付物	说明	适用场景
1	可复现的数据生成脚本	SEED=42，单机重跑/单日补跑逐字节一致	本地造数、CI冒烟
2	五维质量门禁	完整性/准确性/及时性/一致性/异常标记，百分制+退出码阻断	调度前置校验
3	离线编排 + DS工作流资产	run_pipeline.sh + DolphinScheduler DAG JSON	无DS/有DS两种环境
4	ODS衔接契约核对	10/10项字段对齐校验	#08接入勾选清单
5	2条实战排坑	镜像源403 / venv解释器选错	部署即查即用

核心价值：你不用再手动造数了。把方案丢给WorkBuddy，它帮你把歧义理清、把工程搭好、把数据跑出来。

💡 适用场景说明

本文方案适用于：数仓开发测试数据源、IoT 采集链路模拟验证、调度流水线质量门禁测试、CI 自动化数据校验； 若需真实设备接入，替换数据生成模块为真实采集网关即可，质量门禁与调度链路可直接复用。

三、数据准备：12台设备 · 3条产线 · 5个测点

虚拟工厂「智联工坊」有3条SMT产线（L01/L02/L03），每条产线4台关键设备（印刷机/贴片机/回流焊/AOI），合计12台设备 。本案例的目标，是为Doris数仓准备一份可复现、可控注入、与ODS表结构严格对齐的模拟数据源，让#08的SeaTunnel同步作业"拿到即可导入"。

维度	取值
采集规模	3产线 × 4设备 × 30天 × 16小时 × 1秒 = 20,736,000条
时间范围	2026-09-01 ~ 2026-09-30（30天）
生产时段	每天08:00:00 ~ 23:59:59（含午休/换线停机）
输出格式	CSV（UTF-8无BOM，逗号分隔），按日期/产线双分区
随机种子	SEED = 42，任意重跑逐字节一致
技术栈	Python 3.10+ / pandas / numpy / PyYAML / tqdm

数据特征（五重注入）：

特征	设计
正常波动	正态分布，σ = 量程5%
周期性	上午(08--12)偏中上**+4%** / 下午(13--17)稳定0% / 晚间(17--24)略降**−3%**
老化漂移	30天缓慢漂移**+2%**（以绝对基准日锚定）
异常注入	2%：温度超上限20% / 振动超上限50% / 压力超上限30%
缺失注入	0.5% ：随机1个适用测点置空，quality_flag=MISSING
停机	每日午休12:00--13:00（OFF）+ 每日1次30分钟换线（IDLE）

四、快速开始（3步跑通）

4.1 安装依赖

python -m venv .venv

# Windows（在Git Bash中执行）
.venv/Scripts/python -m pip install -r requirements.txt

# Linux / macOS
.venv/bin/python -m pip install -r requirements.txt

⚠️ 踩坑预警 ：若pip install报No matching distribution found，九成是镜像源403（详见第六节#01），先查源、再查包。

4.2 一键编排（推荐）

# 生成昨天的数据（默认区间）
bash scripts/run_pipeline.sh

# 全量生成30天（位置参数写法，cmd / Git Bash通用）
bash scripts/run_pipeline.sh 2026-09-01 2026-09-30

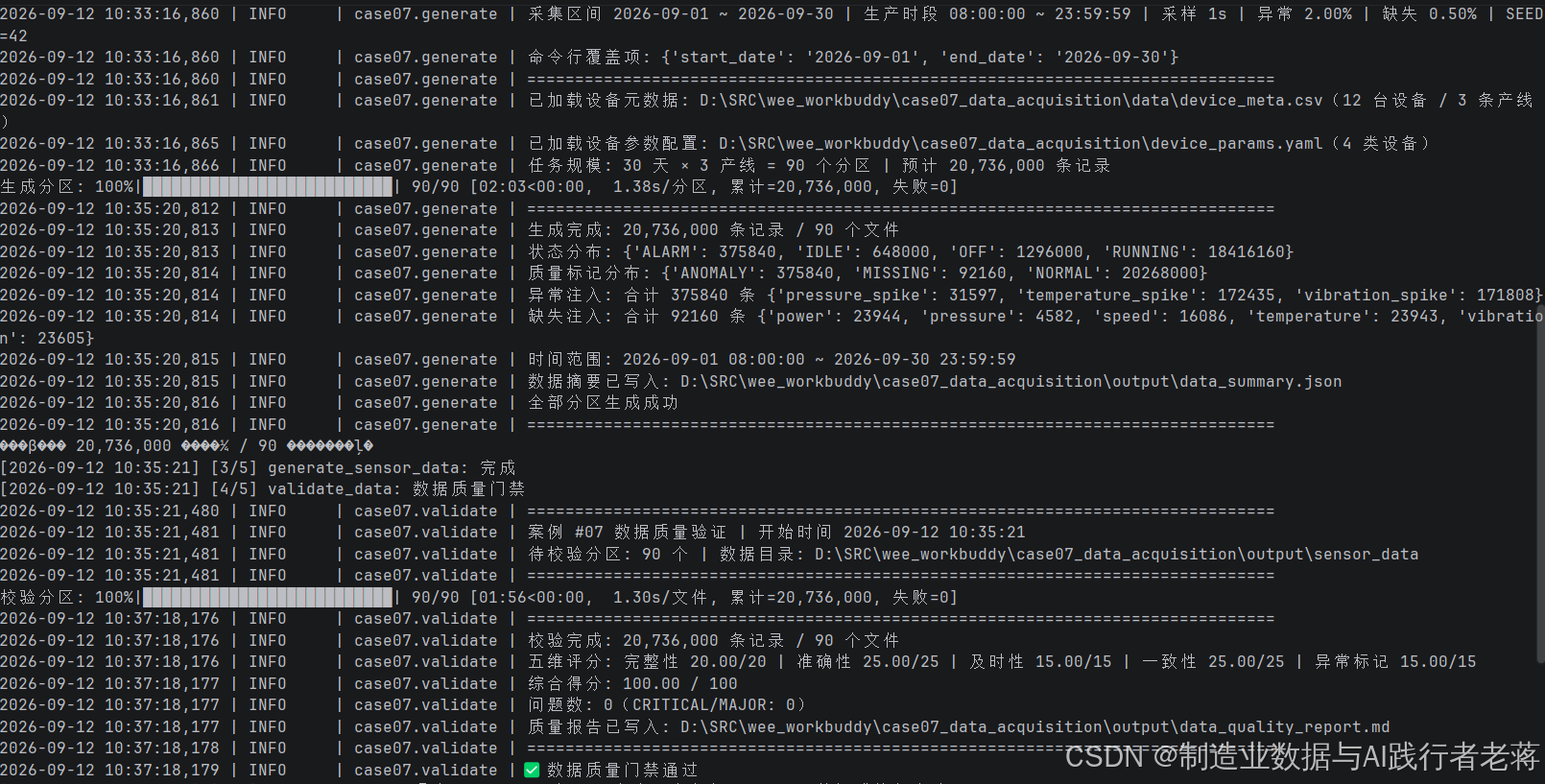

工程执行日志截图：

4.3 分步执行

# ① 生成设备元数据 + 参数配置（幂等）
python generate_device_meta.py

# ② 生成30天全量数据
python generate_sensor_data.py

# ③ 数据质量校验
python validate_data.py

# ④ #08交付前契约核对
python scripts/verify_ods_contract.py

# ⑤ DolphinScheduler工作流离线自检
python dags/deploy_dolphin_workflow.py --dry-run

五、核心实现回顾：从"一份方案"到"一套可跑工程"

5.1 可复现性：独立子随机流派生（最关键的设计）

方案要求"任何人重跑数据完全一致"，但朴素的np.random.seed(SEED) + hash()会因进程级哈希随机化导致不可复现。

WorkBuddy的处理是：改用SeedSequence([seed, 日序号, 设备序号])派生每个分区的独立随机流，彻底消除进程依赖。

# generate_sensor_data.py（节选）
from numpy.random import SeedSequence, default_rng

# seed: 全局种子(42)；day_ordinal: 该日在绝对基准年内的序号；pos: 设备序号
ss = SeedSequence([int(cfg.seed), int(day_ordinal), int(device_pos)])
rng = default_rng(ss)

设计推演 ：以绝对基准日（features.aging_reference_date = 2026-09-01）计算老化漂移，使"单日补跑09-15"与"全量跑09-01~09-30中的09-15"逐字节一致------已实测验证。

5.2 数据生成：五重注入

每台设备每日57,600秒网格（16h × 3600s）逐秒生成，再按"日期×产线"分区落盘。

# generate_sensor_data.py（节选：异常注入）
def inject_anomalies(values, rng, rules, ratio):
    """按类型注入超量程异常：温度+20% / 振动+50% / 压力+30%。"""
    n = len(values)
    n_anom = int(n * ratio)
    idx = rng.choice(n, size=n_anom, replace=False)
    for i in idx:
        r = rules[rng.integers(0, len(rules))]
        values[i] = values[i] * (1.0 + r["spike"])
        flags[i] = "ANOMALY"
    return values

不适用的测点（贴片机/回流焊/AOI无压力、AOI无速度）输出空字符串 而非0，避免与真实零值混淆。

5.3 质量门禁：五维校验 + 退出码阻断

validate_data.py不只"出报告"，更以退出码作为调度系统的数据门禁------校验不通过，下游SeaTunnel同步任务就不会启动。

# validate_data.py（节选：门禁退出码语义）
if critical_or_major > 0:
    logger.error("❌ 存在阻断级问题，质量门禁不通过")
    sys.exit(1)          # 1 = 阻断，调度链路在此截断
elif total == 0:
    sys.exit(2)          # 2 = 无数据 / 执行失败
else:
    logger.info("✅ 数据质量门禁通过")
    sys.exit(0)          # 0 = 通过

五维校验口径：

维度	阈值	权重	判定口径
完整性	字段空值率 < 1%	20	分母为「该设备类型适用行数」（不适用测点不计入）
准确性	数值合理范围 100%	25	仅判定NORMAL/MISSING行；ANOMALY设计意图即越界
及时性	时间戳断点 < 5%	15	按设备分组，相邻间隔 > 采样周期即计为断点
一致性	状态与数值逻辑一致 100%	25	4条硬规则（ALARM⇔ANOMALY、OFF/IDLE数值趋零...）
异常标记	quality_flag准确率 > 95%	15	混淆矩阵TP/FP/FN/TN

六、实测结果：20,736,000条 · 质量100分

全量30天本地运行实测：

指标	实测值
总记录数	20,736,000
分区文件数	90（30日期 × 3产线）
单文件记录数	230,400（4设备 × 57,600秒）
单文件大小	22.95 ~ 22.96 MB（< 100 MB约束 ✅）
磁盘占用	≈ 2.02 GB
状态分布	RUNNING 18,416,160 / OFF 1,296,000 / IDLE 648,000 / ALARM 375,840
质量标记	NORMAL 20,268,000 / ANOMALY 375,840 / MISSING 92,160
异常注入	375,840条（温度172,435 / 振动171,808 / 压力31,597）
缺失注入	92,160条（5字段均匀分布）
综合耗时	生成≈100s + 校验≈53s

质量评分（全量）：

五维评分: 完整性 20.00/20 | 准确性 25.00/25 | 及时性 15.00/15 | 一致性 25.00/25 | 异常标记 15.00/15
综合得分: 100.00 / 100
问题数:   0（CRITICAL/MAJOR: 0）
质量门禁: ✅ 通过（退出码0）

反向验证 ：人为注入6类缺陷（ALARM错标、越界、空主键、MISSING缺多字段、时间戳跳变、OFF高负荷）后，得分降至56.98、退出码1正确阻断------证明门禁真能拦，不是恒真。

七、排坑笔记：两个"差点让你重装一晚上"的坑

坑点	核心现象	一句话解法
pip 报 No matching distribution	from versions: none	优先排查镜像源 403，先查源再查包
venv 激活仍找不到模块	Windows Git Bash 下解释器错位	脚本自动锁定 venv 目录下的 python.exe

这2条坑，是我这次真机部署时踩过的。每条都按"现象 → 后果 → 正确做法"写清楚。

🔴 #01 pip报"No matching distribution found"，其实是镜像源403（点击链接查看详情）

现象

Looking in indexes: https://pypi.tuna.tsinghua.edu.cn/simple
ERROR: Could not find a version that satisfies the requirement pandas>=2.1.0 (from versions: none)
ERROR: No matching distribution found for pandas>=2.1.0

后果（极易误判）

• 报错里的(from versions: none)极具误导性，第一反应会去怀疑包名拼错、版本约束写错、Python版本不兼容。

• 实际三者都没问题，真正原因是索引页根本没拿到。

• pip对索引返回403/404的表现和"包不存在"完全一样，不会有任何网络层提示。

正确做法

先查源，再查包：

# 1) 看当前生效的索引源
python -m pip config list

# 2) 直接探测各源HTTP状态码
curl -s -o /dev/null -w "%{http_code}\n" --max-time 15 https://pypi.tuna.tsinghua.edu.cn/simple/pandas/
curl -s -o /dev/null -w "%{http_code}\n" --max-time 15 https://pypi.org/simple/pandas/
curl -s -o /dev/null -w "%{http_code}\n" --max-time 15 https://mirrors.aliyun.com/pypi/simple/pandas/

定位后改全局配置：

[global]
index-url = https://mirrors.aliyun.com/pypi/simple/
extra-index-url = https://pypi.org/simple
trusted-host = mirrors.aliyun.com
               pypi.org
timeout = 60
retries = 3

一句话结论 ：(from versions: none)优先怀疑索引源不可达，而不是包名或版本约束。

🔴 #02 激活了venv，却仍报ModuleNotFoundError: No module named 'pandas'

现象

Windows Git Bash里已激活虚拟环境（提示符(.venv)），pip install也成功了，但bash run_pipeline.sh一上来就炸：

[1/5] init_env: 环境自检
Traceback (most recent call last):
  File "<string>", line 1, in <module>
ModuleNotFoundError: No module named 'pandas'

后果（极易误判）

• 明明装了依赖却找不到模块，第一反应会去怀疑pip install没成功、或requirements.txt写错。

• 实际是解释器选错 ：脚本里写死PYTHON=python3，而Windows的venv只有Scripts/python.exe，没有python3.exe 。Git Bash下python3会落到系统Python（如3.13），它没装pandas，于是报"找不到模块"------和你当前激活的.venv根本不是同一个解释器。

正确做法

让脚本自动锁定venv解释器：

resolve_python() {
  if [ -n "${PYTHON:-}" ]; then
    echo "${PYTHON}"
  elif [ -n "${VIRTUAL_ENV:-}" ] && { [ -x "${VIRTUAL_ENV}/Scripts/python.exe" ] || [ -x "${VIRTUAL_ENV}/bin/python" ]; }; then
    if [ -x "${VIRTUAL_ENV}/Scripts/python.exe" ]; then echo "${VIRTUAL_ENV}/Scripts/python.exe"; else echo "${VIRTUAL_ENV}/bin/python"; fi
  elif [ -x "${PROJECT_PATH}/.venv/Scripts/python.exe" ]; then
    echo "${PROJECT_PATH}/.venv/Scripts/python.exe"
  elif command -v python3 >/dev/null 2>&1; then
    echo "python3"
  else
    echo "python"
  fi
}
PYTHON="$(resolve_python)"

一句话结论 ：Windows下别信python3就是venv；用$VIRTUAL_ENV/Scripts/python.exe才稳。

八、方案缺失/歧义的处理（Q1--Q16关键假设）

方案存在缺失、歧义或前后冲突之处。WorkBuddy对16处问题做了保守兼容方向的处理，未改变表结构、字段顺序、命名规范。

#	严重度	问题	本次采用的处理
Q1	🔴	标题含「DS全链路」，正文无工作流定义	补充实现：5任务DAG + OpenAPI导入 + 离线编排
Q4	🟠	贴片机/回流焊/AOI无压力、AOI无速度	不适用测点输出空字符串（NULL契约）
Q6	🔴	AOI「1次/工单」与「1秒/次」冲突	依「预留扩展」→ AOI按秒级生成
Q10b	🟠	停机期是否留行	停机留行 （OFF/IDLE），可一键切换
Q15	🟠	不适用测点致整列空值率75%	空值率分母取「适用行数」
Q16	🔴	老化漂移若按运行区间算，补跑会改写历史	老化基准日固定为绝对日期2026-09-01

一句话 ：方案既定项100%落地，0跳过、0替换技术栈；偏差全部来自方案自身的缺失/歧义/冲突，已逐条列明原因。

九、与#08的衔接契约（一句话对齐）

由scripts/verify_ods_contract.py自动核对，实测10/10项通过。

约定项	要求	实测
文件格式	CSV（UTF-8无BOM，逗号分隔）	✅
字段顺序	device_id,device_type,line_id,timestamp,temperature,pressure,speed,vibration,power,status,quality_flag,etl_batch_id	✅ 严格一致
日期格式	YYYY-MM-DD HH:MM:SS	✅
NULL表示	空字符串""	✅（SeaTunnel须显式空串→NULL，不可按0处理）
分区策略	sensor_data/YYYY-MM-DD/L{产线}_device_data.csv	✅
批次标识	BATCH_YYYYMMDD_HHMMSS	✅
文件大小	单文件< 100MB	✅ 最大22.96 MB

十、实在人总结

怕你忘了，我再啰嗦一遍：

1. 这一版把"一份方案"做成了"一套能交付的工程"。 从元数据生成、数据注入、质量门禁到离线编排/DS工作流，从"能跑"到"好接"------给#08直接灌数、给调度挂门禁、给同事换台机器复现，一条龙。

2. 可复现性是这条链路的地基。 SEED=42 + SeedSequence([seed, 日序号, 设备序号]) + 绝对基准日老化漂移，三者缺一不可。不然"单日补跑"会把历史分区悄悄改写，你都不知道数据什么时候变了。

3. 质量门禁要用退出码，别只用报告。 validate_data.py返回0/1/2，DS的validate_data任务直接透传，mark_ready依赖它------门禁不通过，下游SeaTunnel同步自动不启动。这是调度系统该有的样子。

4. 排坑笔记的价值，比脚本本身还大。 脚本是"答案"，排坑笔记是"为什么这么答"。镜像源403、venv解释器选错------这两个坑任何一个都能让你卡一晚上，知道坑在哪，才敢在自己的环境动手。

5. 方案标题写了DS全链路，但正文没定义工作流------这是方案的锅，不是你的。 WorkBuddy用5任务DAG + 离线编排补上了，但真实Doris落库归#08，本案例只备好DDL与契约核对。

老蒋我做了二十多年制造业数据工程，最深的感受是：决定项目能不能落地的，从来都不是核心架构，而是这些环境、依赖、一致性、衔接的细节。把这些坑都踩平、把标准都定死，数据链路才能真正跑起来。
