LVGL 样式缓存为什么会导致界面显示异常：原理分析与实战排查方案

一、问题切入：那些诡异的偶发显示异常

在嵌入式 GUI 开发过程中，你是否遇到过这些难以排查的诡异问题：

界面偶发花屏、残影、内容错乱，复现概率极低，修改几行无关代码后问题随机消失，过段时间又随机出现
切换页面后偶尔出现旧界面的内容残留，重新编译或重启设备后又恢复正常
为了优化性能开启缓存后，反而出现更多显示异常，甚至界面卡顿、响应变慢

这些问题往往和 LVGL 的缓存机制直接相关，我们可以从多个真实开发案例中看到典型现象：

漏写lv_screen_load页面加载代码时，界面偶尔完全正常显示，偶尔直接黑屏
切换界面后前 2 秒数字显示正常，随后卡住约 500ms，字体先变模糊再恢复清晰，同时 SPI 总线 DMA 传输完全停止
随着界面切换次数增加，系统响应越来越慢，最终出现显示错乱甚至崩溃

本文将深入解析 LVGL 各类缓存引发显示异常的底层逻辑，给出可落地的排查方法和修复方案。

二、核心知识点：LVGL 缓存体系基础

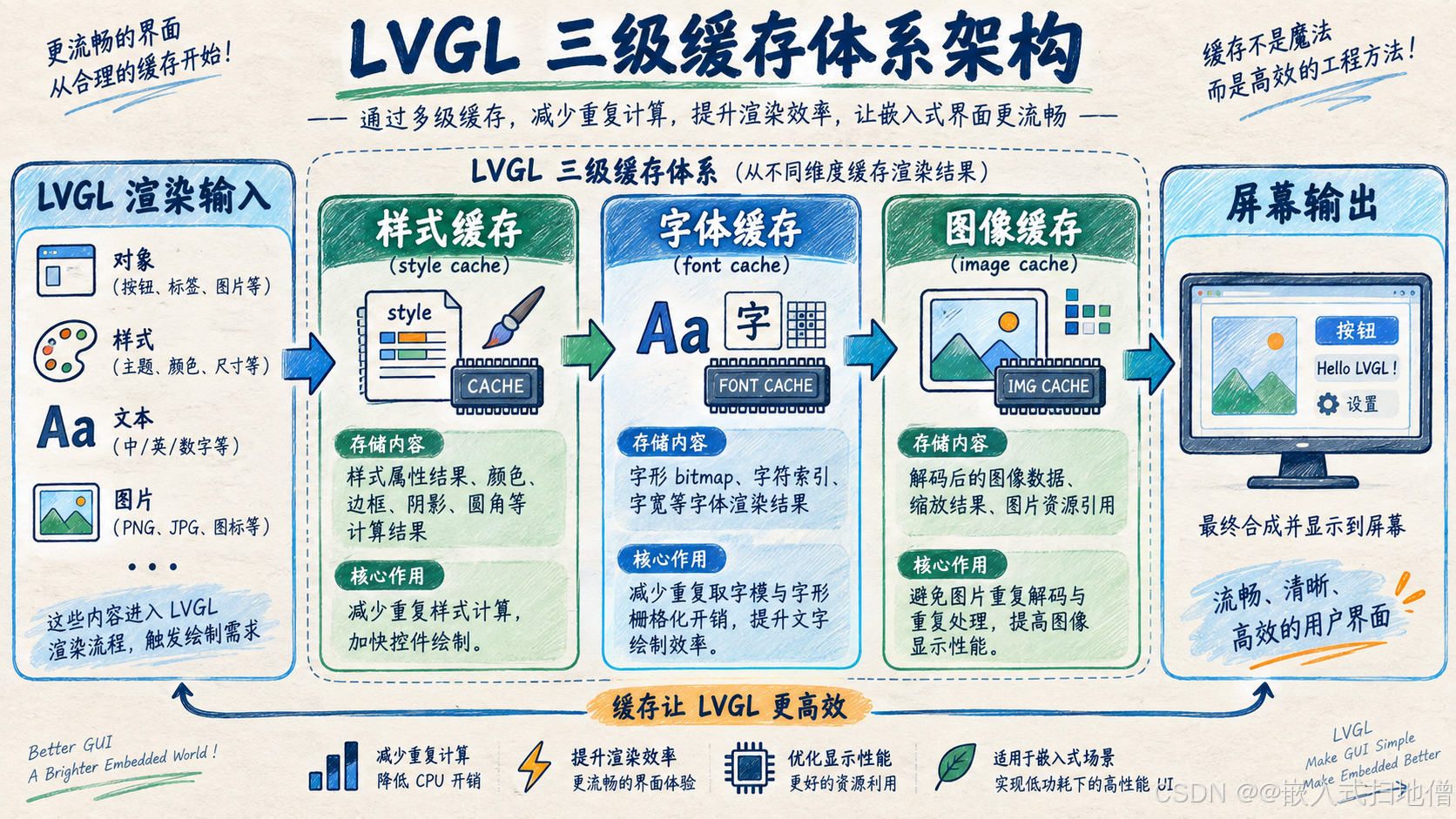

LVGL 内置三级缓存体系，分别对应渲染链路的不同阶段，各有明确的分工：

缓存类型	存储内容	核心作用
样式缓存	控件样式计算结果（颜色、圆角、边距、阴影等属性的最终计算值）	避免每次渲染重复计算样式属性，降低 CPU 开销
字体缓存	已解码的字形描述信息（轮廓、点阵数据、偏移量等）	避免每次渲染文字时重复解码字体文件，加快文字渲染速度
图像缓存	已解码的图像像素数据（PNG/JPEG 等格式解码后的 RGB/RGBA 原始数据）	避免重复解码图片文件，大幅降低图像渲染的 CPU 和 IO 开销

所有缓存机制都遵循三个核心操作逻辑：

缓存命中：请求的内容已经在缓存中存在，直接读取缓存内容，无需重复计算 / 解码
缓存替换：缓存容量已满时，按照预设算法淘汰最少使用的旧内容，腾出空间存储新内容
缓存失效：主动标记缓存中的内容为无效，下次请求时强制重新计算 / 解码，避免复用过时数据

缓存机制导致显示异常通常发生在以下场景：

显存残留与旧缓存内容复用
缓存容量不足引发的频繁置换
缓存未主动失效导致的旧数据残留
版本升级后缓存机制变更带来的兼容性问题

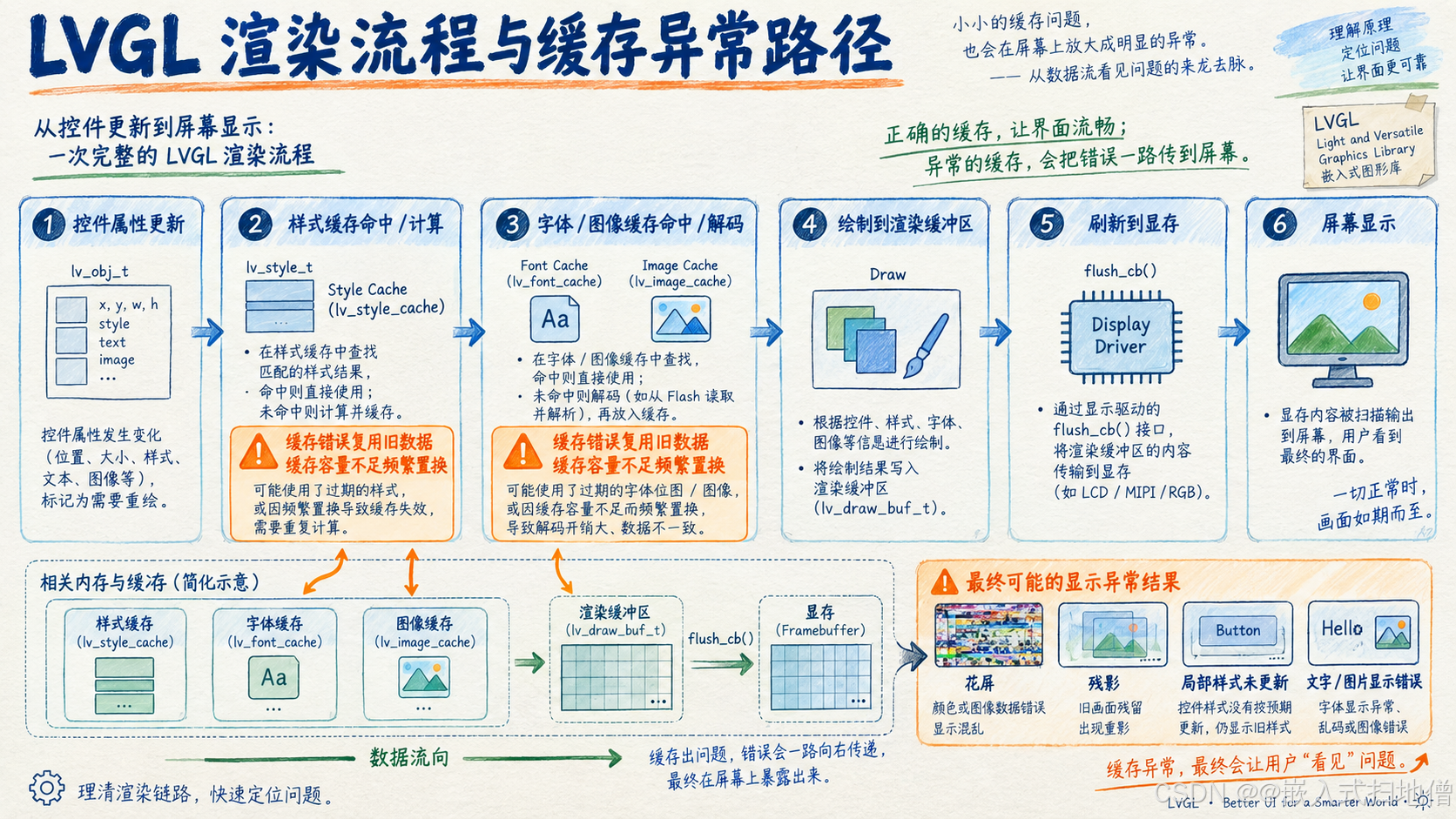

LVGL 的完整渲染流程中，缓存处于渲染计算阶段，显存位于最终输出阶段：

bash 复制代码

控件属性更新 → 样式缓存命中/计算 → 字体/图像缓存命中/解码 → 绘制到渲染缓冲区 → 刷新到显存 → 屏幕显示

如果缓存阶段返回了错误的旧数据，最终输出到屏幕的内容就会出现异常。

三、底层原理：缓存异常的本质原因

3.1 缓存在渲染链路中的作用位置

缓存机制嵌入在渲染流程的各个计算环节，是性能优化的核心手段：

样式缓存：作用于控件样式计算阶段，每个控件的样式属性继承、主题合并、动态样式修改后的重计算结果都会被缓存，下次渲染同一控件时直接读取缓存结果。当控件样式未发生变化时，样式缓存可以减少 90% 以上的样式计算开销。
字体缓存：作用于文字渲染的字形解码阶段，每个字符的字形解码结果会被缓存，LVGL 默认会缓存最近使用的字形，避免每次渲染文字都从字体文件中读取和解码。根据官方开发文档，字体缓存命中时文字渲染速度可以提升 3~10 倍。
图像缓存 ：作用于图像解码阶段，LVGL 默认最多保存 16 张最近使用的图像解码结果（可通过LV_IMG_CACHE_DEF_SIZE宏修改），命中缓存时无需重复启动硬件解码或软件解码流程，直接使用已解码的像素数据。对于 JPEG/PNG 等压缩格式图片，缓存命中可以降低 70% 以上的图像渲染耗时。

3.2 缓存淘汰策略

LVGL 所有内置缓存默认使用 **LRU（最近最少使用）** 淘汰算法：当缓存容量已满且有新内容需要存入时，会优先淘汰最长时间未被访问的内容，保留最近使用过的内容。该策略适合大部分 UI 交互场景，但在高频切换大量不同资源的场景下，会出现频繁的缓存置换。

3.3 显示异常的底层成因

所有缓存相关的显示异常，本质上都可以归为四类底层原因：

缓存未失效 ：旧界面 / 旧控件的样式 / 图像 / 字体数据仍然保留在缓存中，新界面渲染时错误复用了这些旧缓存内容，导致残影、内容错乱。最典型的场景就是漏写lv_screen_load时，旧页面的缓存内容仍然存在，新界面如果没有完全覆盖显存，就会出现旧内容残留。
缓存溢出：缓存容量设置小于当前界面需要缓存的内容总量，导致每次渲染都需要淘汰旧内容、加载新内容，频繁的置换操作会占用大量 CPU 资源，导致渲染卡顿、总线传输停顿，甚至出现短暂的显示内容错乱。
显存与缓存的配合异常：缓存保留了旧内容的渲染结果，而新界面渲染时仅更新了部分显存区域，未被更新的显存区域仍然保留旧内容，最终输出混合了新旧内容的异常画面。这种情况常见于半透明控件、弹窗、局部刷新的场景。
内存管理异常：缓存内容未正确释放，累积的内存碎片或内存泄漏会导致后续缓存分配失败，渲染时无法获取足够的内存存储新的解码 / 计算结果，最终导致渲染失败、花屏甚至系统崩溃。

四、常见问题示例与修复代码

示例 1：全屏页面切换漏写加载引发显存残影

问题场景

新增全屏设置页面跳转逻辑，仅创建了设置页面对象，未调用lv_screen_load接口加载新页面，依赖原有刷新逻辑更新界面。

objectivec 复制代码

// 错误示例：漏写lv_screen_load
void jump_to_settings_page(void) {
    lv_obj_t * settings_page = lv_obj_create(NULL);
    // 创建设置页面控件...
    // 漏写：lv_screen_load(settings_page);
}

// 正确示例：按照官方规范调用页面加载API
void jump_to_settings_page(void) {
    lv_obj_t * settings_page = lv_obj_create(NULL);
    // 创建设置页面控件...
    lv_screen_load(settings_page); // 强制加载新页面，刷新整个显存
}

示例 2：字体缓存容量不足导致字体卡顿变糊

问题场景

项目中使用了 3 种不同尺寸的数字字体，外加 2 套图标字体，保持 LVGL 默认的字体缓存大小，切换界面后出现字体卡顿变糊。

objectivec 复制代码

// 修复前：默认字体缓存大小，不满足多字体场景需求
// lv_conf.h中默认配置：#define LV_FONT_CACHE_SIZE 32

// 修复后：根据项目使用的字形数量调整缓存大小
// lv_conf.h中修改配置：#define LV_FONT_CACHE_SIZE 256

示例 3：图片缓存未主动清理导致花屏

问题场景

多界面轮播包含大量 JPEG 格式图片，未主动清理图片缓存，随着切换次数增加，界面逐渐变卡最终显示错乱。

objectivec 复制代码

// 错误示例：轮播切换时未主动清理缓存
void switch_ad_page(int page_index) {
    if (page_index < 0 || page_index >= AD_IMAGE_COUNT) { // 增加参数合法性检查
        LV_LOG_ERROR("Invalid page index: %d", page_index);
        return;
    }
    lv_img_set_src(ad_img, ad_image_array[page_index]);
    // 未清理旧图片缓存
}

// 正确示例：切换界面前主动清理无用缓存
void switch_ad_page(int page_index) {
    if (page_index < 0 || page_index >= AD_IMAGE_COUNT) {
        LV_LOG_ERROR("Invalid page index: %d", page_index);
        return;
    }
    lv_img_cache_invalidate_src(NULL); // 主动失效所有图片缓存
    lv_img_set_src(ad_img, ad_image_array[page_index]);
}

// 或根据项目调整图片缓存大小
// lv_conf.h中修改配置：#define LV_IMG_CACHE_DEF_SIZE 32

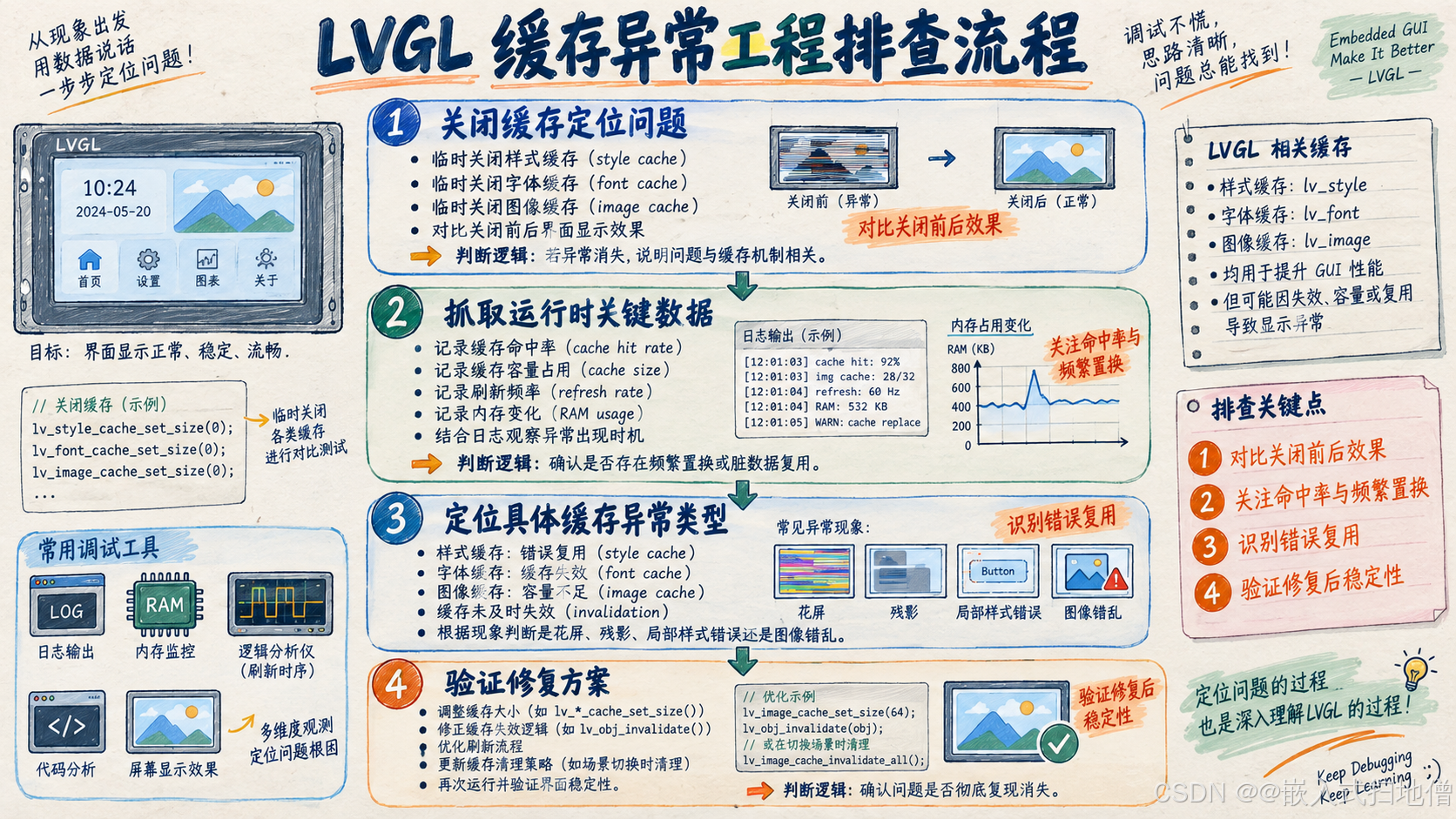

五、实战技术流程：智能门禁偶发残影问题排查

本章节以智能门禁设备的界面切换偶发残影问题 为真实工程场景，完整展示缓存相关显示异常的排查和修复流程。

5.1 开发环境与问题描述

硬件平台：ARM Cortex-M4 内核，256KB SRAM，16MB SPI Flash，2.4 寸 320*240 SPI 屏幕
LVGL 版本：8.3.11
问题现象：包含刷卡验证、密码输入、开门记录三个全屏页面，切换页面时偶发旧页面的按钮残影，复现概率约 15%，重启设备后问题随机出现。

5.2 逐步排查流程

第一步：初步定位是否为缓存相关问题

操作：临时关闭 LVGL 的样式、字体、图像三类缓存，连续切换页面 50 次，观察异常是否消失。

关键代码：

objectivec 复制代码

// 修改lv_conf.h临时关闭所有缓存
#define LV_USE_STYLE_CACHE 0    // 关闭样式缓存
#define LV_FONT_CACHE_SIZE 0    // 关闭字体缓存
#define LV_IMG_CACHE_DEF_SIZE 0 // 关闭图像缓存

测试结果：关闭缓存后未出现任何残影现象，确认问题为缓存机制导致。

第二步：抓取运行时关键数据

操作 1 ：开启 LVGL 内置内存监控，打印每次页面切换前后的堆内存使用情况。

关键代码：

objectivec 复制代码

// 开启LVGL内存监控
#define LV_USE_MEM_MONITOR 1

// 页面切换时打印内存信息
void page_switch_handler(void) {
    lv_mem_monitor_t mon;
    lv_mem_monitor(&mon);
    LV_LOG_USER("Free memory: %d, used: %d, frag: %d%%",
                mon.free_size, mon.used_size, mon.fragmentation_pct);
}

运行数据：页面切换后内存占用稳定，无持续增长，排除内存泄漏问题。

操作 2：用逻辑分析仪抓取 SPI 总线波形，确认异常出现时传输正常，排除硬件传输问题。

操作 3：开启缓存调试日志，发现出现残影时，样式缓存命中了已经销毁的旧页面按钮的样式数据，确认是旧缓存内容未失效导致的异常。

第三步：定位具体缓存异常类型

代码检查发现：页面切换时仅删除了旧页面对象，未主动清理关联的样式缓存，旧按钮的样式数据仍然保留在缓存中，新页面创建相同地址的控件时，错误复用了旧的样式缓存。

第四步：验证修复方案

修改页面切换逻辑，增加主动缓存清理，代码如下：

objectivec 复制代码

// 修复后的页面切换逻辑
void switch_to_page(lv_obj_t * new_page) {
    if (new_page == NULL) { // 参数合法性检查
        LV_LOG_ERROR("New page pointer is NULL");
        return;
    }
    // 先获取当前旧页面
    lv_obj_t * old_page = lv_scr_act();
    // 主动清理旧页面关联的样式缓存
    lv_obj_clean_style_list(old_page);
    // 加载新页面，强制全屏幕刷新
    lv_screen_load(new_page);
    // 销毁旧页面对象
    lv_obj_del(old_page);
    // 主动清理无效的图片缓存
    lv_img_cache_invalidate_src(NULL);
}

5.3 结果验证

恢复缓存配置为正常开启状态，连续进行 1000 次页面切换压力测试，未出现任何残影现象，界面切换耗时稳定在 15ms 以内，性能无明显下降，缓存机制的性能优化效果正常保留。

六、实战避坑建议

6.1 缓存配置选型建议

根据项目资源和 UI 复杂度调整缓存大小，静态界面多可以适当调大缓存提升性能；动态频繁更新的项目控制缓存大小，避免频繁置换。
图像缓存默认大小为 16，如果使用的 JPEG/PNG 图片数量超过 10 张，建议设置为常用图片数量的 1.5 倍。
内存资源紧张的项目，可以权衡后关闭非必要缓存换取稳定性，关闭图像缓存仅会带来约 5% 的帧率下降，但可以大幅降低缓存异常风险。

6.2 开发流程避坑建议

切换全屏界面时，严格按照官方规范调用lv_screen_load接口，不要依赖局部刷新，确保整个显存被完全覆盖。
动态加载卸载资源后，主动调用缓存失效接口清理无用内容，避免旧内容被错误复用。
跨版本升级 LVGL 时，重点核对缓存机制的变更点，重新验证所有显示逻辑。

6.3 稳定性保障建议

产品发布前做长时间界面切换压力测试，连续切换 1000 次以上，提前暴露缓存累积问题。
渲染缓冲区建议放置在内部 RAM 中，避免外部 SRAM 的访问延迟影响缓存和渲染效率（来自 LVGL 官方 FAQ）。

七、总结

LVGL 的缓存机制是性能优化的重要手段，可以大幅降低渲染的 CPU 和 IO 开销，但缓存未正确管理是很多偶发显示异常的根源。大部分缓存相关问题可以归为两类：缓存未主动失效的旧数据残留、缓存容量不足的频繁置换。

掌握 "先关闭缓存定位问题→再针对性调整参数 / 增加主动清理→最后压力测试验证" 的排查流程，可以快速解决 90% 以上的缓存相关显示问题。开发过程中需要理解缓存的设计逻辑，才能在性能和稳定性之间找到最佳平衡点。
