动环监控设备怎么选？基于Modbus TCP的以太网温湿度变送器方案解析

添加图片注释，不超过 140 字（可选）

在智慧档案馆、数据中心、医药冷库等动环监控场景中，选型的核心矛盾往往是：既要协议标准、易于接入平台，又要长期稳定、运维可控。基于 Modbus TCP 的以太网温湿度变送器（以太网温湿度传感器）凭借 RJ45 直连、工业以太网承载、PoE 供电与标准化寄存器模型，成为当前动环节点的主要选型方向。

添加图片注释，不超过 140 字（可选）

一、先定场景：动环监控的选型前提

不同场景对节点的要求差异显著：

• 智慧档案馆/特藏库：温度 14~24℃、湿度 45%~60%，要求 ±0.3℃ / ±2%RH，支持断网缓存、审计报表

• 机房/IDC：关注机柜微环境、防凝露、抗电磁干扰，优先 Modbus TCP + SNMP

• 医药冷库/GSP：强调数据连续、不可篡改、本地存储与补传

• 工业车间/管廊：宽温、IP65+ 防护、分体长线探头

💡 选型第一步不是看参数表，而是明确合规阈值、布点密度、网络条件、对接平台。

---

二、核心选型维度：基于Modbus TCP的评估清单

1. 通信与协议兼容性

• 必选：标准 Modbus TCP（端口502），提供完整寄存器映射表（如40001=温度×10，40002=湿度×10，40003=状态字）

• 增值：并行支持 SNMP（对接Zabbix/DCIM）、可选 HTTP/MQTT

• 避坑：警惕"私有TCP协议"设备------后期换平台需重写解析层

2. 硬件接口与供电

• 网络接口：工业级 RJ45，10/100M 自适应，带隔离变压器

• 供电方式：优先 PoE（IEEE 802.3af），支持 PoE + DC12-24V 双冗余更佳

• 布线：单根 Cat5e/6 屏蔽双绞线完成供电+数据，交换机侧统一规划 PoE 预算

3. 测量性能

• 精度：档案馆/机房A级选 ±0.3℃ / ±2%RH；普通库房 ±0.5℃ / ±3%RH

• 量程：温度 -40~85℃，湿度 0~100%RH

• 长期漂移：年漂移 ≤1%RH，关注校准周期与远程补偿能力

• 采样：默认5~30s，支持平台可调

4. 环境适应性与防护

• 防护等级：室内干燥 IP30，机房 IP54，冷库/管廊 IP65~IP67

• 壳体：ABS+PC 或金属外壳，内置 ePTFE 透气阀防凝露

• 工作温区：整机 -40~+85℃ 工业级，而非仅看探头参数

• EMC：满足 EN 61000-6-2 工业抗扰度

5. 边缘智能与可靠性

• 本地显示：OLED/数码管，便于现场核验

• 阈值联动：内置边缘判断 + 继电器干接点输出，直接联动除湿机/空调

• 断网缓存：本地循环存储 ≥1万条，恢复后按时间戳补传

• 自检与质量戳：CRC校验、物理极限过滤、数据质量标记

• 远程管理：Web配置、静态IP、OTA升级、看门狗自恢复

---

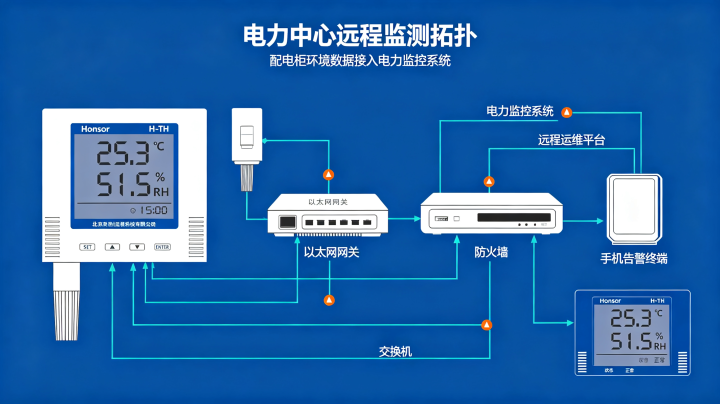

三、基于Modbus TCP的部署方案解析

添加图片注释，不超过 140 字（可选）

1. 典型四层架构

感知层：以太网温湿度变送器（PoE + Modbus TCP） ↓ 工业以太网VLAN 传输层：PoE接入交换机 → 核心交换机 ↓ 平台层：动环主机 / DCIM / 腾讯云IoT（Modbus TCP轮询 + SNMP Trap） ↓ 应用层：实时看板、分级告警、八防联动、审计报表

2. 寄存器对接范式

平台侧按标准点表接入：

• 40001：温度（Int16，放大10倍）

• 40002：湿度（Int16，放大10倍）

• 40003：状态字（bit0故障 / bit1告警 / bit2断网缓存中）

• 40010~40011：高温阈值、高湿阈值（可写）

采集周期建议 5~30s，单交换机端口负载率控制在70%以内。

3. 布点原则

• 库房大空间：每20~30㎡ 1个，距地1.5~2m，避开空调直吹

• 密集架/机柜：架内中层增设分体探头，机柜进/出风口各1个

• 热点区：UPS室、电池间独立布点，关注露点

4. 供电规划

• 单节点峰值预留 4W/口（802.3af Class 2 余量）

• 交换机总PoE预算 = 节点数×单口预留×(1+20%~30%余量)

• 高温弱电间额外叠加10%降额

---

四、选型决策矩阵

|---------|-----------|--------------------------------|
| 场景 | 推荐形态 | 关键配置 |
| 新建智慧档案馆 | 壁挂式以太网变送器 | PoE + Modbus TCP + 分体探头 + 断网缓存 |
| 中大型机房 | 导轨/壁挂双形态 | Modbus TCP + SNMP + 继电器联动 |
| 医药冷库 | 记录仪型节点 | 本地存储+补传、±0.2℃精度、IP67 |
| 老旧改造 | 保留DC供电型号 | Modbus TCP + 静态IP，兼容原有动环 |
| 高干扰工业区 | 金属壳分体节点 | 屏蔽双绞、单端接地、宽温工业级 |

---

五、工程避坑清单

1. 勿选"伪PoE"：确认符合 IEEE 802.3af，而非靠外置分离器

2. 必查寄存器表：采购前用 Modbus Poll 实测读值，确认字节序与缩放

3. 拒绝纯私有协议：否则平台切换成本翻倍

4. 断网能力是刚需：档案/医药场景无本地缓存即不满足审计

5. 屏蔽层单端接地：长线并行动力缆时避免引入地环干扰

6. 静态IP绑定：防止DHCP续租导致平台点位失联

---

六、一句话选型口诀

"协议认Modbus TCP、供电选PoE双模、精度按场景分级、防护看环境定级、边缘要缓存与联动、平台留标准点表。"

基于Modbus TCP的以太网温湿度变送器，之所以成为动环监控主流，是因为它在标准化接入、确定性轮询、工业级可靠三者间取得了最佳平衡------只要按上述维度逐项核对，就能避开绝大多数采购与交付坑。

---

物联网 #边缘计算 #动环监控 #Modbus #工业以太网 #腾讯云IoT #以太网温湿度传感器 #以太网温湿度变送器
