达梦数据复制软件DMDRS搭建部署示例：源数据库DM8到目标数据库DM8双向数据同步

关键词：DMDRS、达梦数据复制软件、DM8、双向数据同步、搭建部署、DMDPI驱动、归档日志、逻辑日志、DDL同步
摘要：本文以源数据库DM8与目标数据库DM8之间的双向数据同步为例，介绍双向同步场景中DMDRS的搭建流程，主要步骤包括场景规划（业务规划、网络规划、目录规划）、设置DMDRS运行用户、设置环境变量、开启数据库的归档和逻辑日志、配置DDL同步、创建数据库同步用户和配置用户权限、配置DMDRS服务（分别配置双向DMDRS A与双向DMDRS B）、运行DMDRS服务（启动双向DMDRS A、双向DMDRS B服务及其中的CPT模块）以及验证同步结果。在双向同步场景中，仅需在数据源所在数据库上的DMDRS服务执行添加同步表命令；须确保双向DMDRS A、B服务站点号唯一。

以源数据库和目标数据库都为DM8为例，介绍在双向数据同步场景中DMDRS的搭建流程。

1 场景规划

业务规划

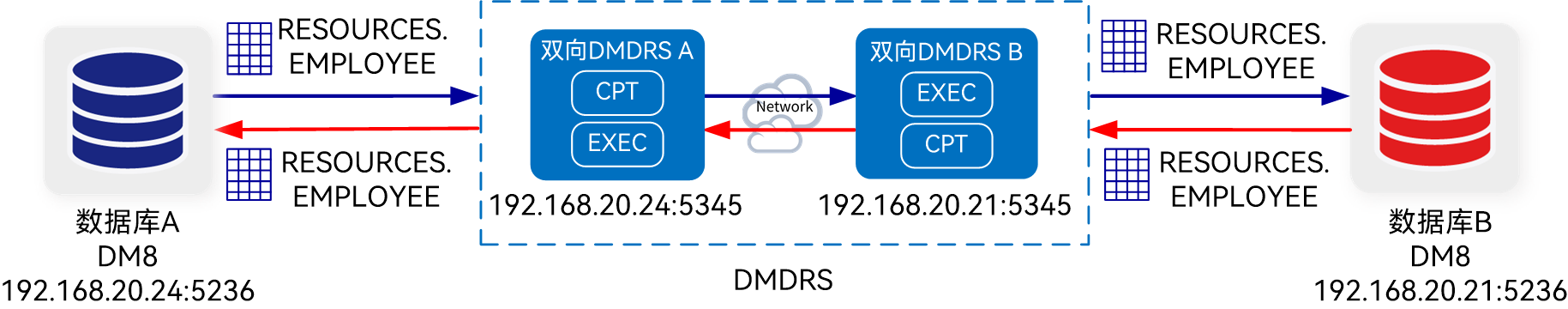

双向数据同步场景中已部署两个数据库，包括数据库A DM8（192.168.20.24）和数据库B DM8（192.168.20.21），现需通过搭建DMDRS，将数据库A RESOURCES模式下表EMPLOYEE的全量数据和增量数据同步到数据库B的RESOURCES模式，同时也需要将数据库B RESOURCES模式下表EMPLOYEE的增量数据同步到数据库A RESOURCES模式下的表EMPLOYEE中，使数据库A和数据库B中两个表EMPLOYEE的数据保持一致。

双向DMDRS A：捕获数据库A的数据并发送到双向DMDRS B，同时将双向DMDRS B发送来的数据复制到数据库A。
双向DMDRS B：捕获数据库B的数据并发送到双向DMDRS A，同时将双向DMDRS A发送来的数据复制到数据库B。

网络规划

DMDRS服务	IP地址和端口	连接数据库	说明
双向DMDRS A	192.168.20.24:5345	数据库A DM8 192.168.20.24:5236	双向DMDRS A服务器需要安装DMDPI驱动与数据库A连接。
双向DMDRS B	192.168.20.21:5345	数据库B DM8 192.168.20.21:5236	双向DMDRS B服务器需要安装DMDPI驱动与数据库B连接。

目录规划

数据库、双向DMDRS A服务和双向DMDRS B服务相关的目录规划如下表所示。

目录类型	目录名	目录示例
数据库A 数据库B	数据库归档文件目录	/dm8/data/arch
数据库A 数据库B	数据库DDL同步脚本目录	/home/dmdrs/dmdrs5/bin/scripts
双向DMDRS A	安装目录	/home/dmdrs/dmdrs5
双向DMDRS A	执行程序目录	/home/dmdrs/dmdrs5/bin
双向DMDRS A	配置文件路径	/home/dmdrs/dmdrs5/bin/drs.xml
双向DMDRS A	服务脚本模板目录	/home/dmdrs/dmdrs5/bin/service_template
双向DMDRS A	服务脚本目录	/home/dmdrs/dmdrs5/bin
双向DMDRS A	console远程控制工具	/home/dmdrs/dmdrs5/bin/drcsl
双向DMDRS B	安装目录	/home/dmdrs/dmdrs5
双向DMDRS B	执行程序目录	/home/dmdrs/dmdrs5/bin
双向DMDRS B	配置文件路径	/home/dmdrs/dmdrs5/bin/drs.xml
双向DMDRS B	服务脚本模板目录	/home/dmdrs/dmdrs5/bin/service_template
双向DMDRS B	服务脚本目录	/home/dmdrs/dmdrs5/bin
双向DMDRS B	console远程控制工具	/home/dmdrs/dmdrs5/bin/drcsl

2 设置DMDRS运行用户

设置双向DMDRS A服务和双向DMDRS B服务的运行用户对各自服务所在目录及子目录的读、写和执行权限，并设置运行用户同数据库归档文件所在目录属同一用户组，此用户组应对归档文件所在目录及子目录有读权限。

3 设置环境变量

在双向DMDRS A和双向DMDRS B的服务器的环境变量中添加DMDPI驱动文件路径。

打开.bash_profile配置文件。
shell 复制代码
```
$ vi ~/.bash_profile
```
在.bash_profile配置文件末尾增加DMDPI驱动路径。
shell 复制代码
```
export LD_LIBRARY_PATH=<DMDPI驱动路径>:$LD_LIBRARY_PATH
```
保存并退出vi编辑器，使环境变量生效。
shell 复制代码
```
$ source ~/.bash_profile
```
查看环境变量是否设置成功。
shell 复制代码
```
$ echo $LD_LIBRARY_PATH
```

4 开启数据库的归档和逻辑日志

使用动态配置的方式开启数据库A和数据库B的归档和逻辑日志。

挂载源数据库。
sql 复制代码
```
SQL> alter database mount;
```
开启源数据库归档模式。
sql 复制代码
```
SQL> alter database archivelog;
```

源数据库添加归档日志配置项。

sql 复制代码

SQL> alter database add archivelog 'DEST=/dm8/data/arch,TYPE=LOCAL,FILE_SIZE=512,SPACE_LIMIT=10240';

开启源数据库。
sql 复制代码
```
SQL> alter database open;
```

配置源数据库逻辑日志。

sql 复制代码

SQL> call sp_set_para_value(1,'RLOG_APPEND_LOGIC',1);

5 配置DDL同步

使用系统表动态配置方式配置数据库A和数据库B的DDL同步。

调用系统过程SP_SET_PARA_VALUE将数据库A和数据库B配置文件"dm.ini"中RLOG_APPEND_SYSTAB_LOGIC参数值设置为1。此系统过程的定义请参考《DM8_SQL语言使用手册》。

sql 复制代码

SQL> call sp_set_para_value(1,'RLOG_APPEND_SYSTAB_LOGIC',1);

6 创建数据库同步用户和配置用户权限

创建源数据库和目标数据库的同步用户，并为数据库同步用户配置最小权限。

7 配置DMDRS服务

介绍双向DMDRS A服务和双向DMDRS B服务的配置方法。

说明

以下DMDRS服务的配置文件仅为示例，在实际应用场景中，请根据实际搭建环境修改配置文件中的参数配置，具体的参数说明和其他功能参数配置请参见《DMDRS参考手册》。

在双向同步场景中，如果需要同步序列值，cpt标签下还需要将filter_seq_userid参数配置为当前数据库上DMDRS服务的EXEC模块的登录用户的用户ID，exec标签下需要将seq_sync_mode参数配置为1。

7.1 配置双向DMDRS A

在双向DMDRS A服务的配置文件目录，新建drs.xml配置文件，配置文件示例如下所示。

注意

配置文件中的siteid为必配参数，配置时请确保双向DMDRS A和双向DMDRS B服务站点号的唯一性，如果重复，会造成链路中数据复制的混乱。如果配置时将双向DMDRS服务拆分为2个DMDRS服务，拆分后的CPT和EXEC模块对应服务的站点号需保持一致。

xml 复制代码

<?xml version="1.0" encoding="GB18030"?>
<drs>
    <base>
        <mgr_port>5345</mgr_port>
        <siteid>站点号</siteid>
    </base>
    <cpt>
        <name>cpt_dm8_A</name>
        <login>
            <dbtype>dm8</dbtype>
            <server>192.168.20.24</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
        <send>
            <ip>192.168.20.21</ip>
            <port>5345</port>
            <target_name>exec_dm8_B</target_name>
            <map>
                <item>RESOURCES.EMPLOYEE==RESOURCES.EMPLOYEE</item>
            </map>
        </send>
    </cpt>
    <exec>
        <name>exec_dm8_A</name>
        <login>
            <dbtype>dm8</dbtype>
            <server>192.168.20.24</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
    </exec>
</drs>

7.2 配置双向DMDRS B

在双向DMDRS B服务的配置文件目录，新建drs.xml配置文件，配置文件示例如下所示。

注意

配置文件中的siteid为必配参数，配置时请确保双向DMDRS A和双向DMDRS B服务站点号的唯一性，如果重复，会造成链路中数据复制的混乱。如果配置时将双向DMDRS服务拆分为2个DMDRS服务，拆分后的CPT和EXEC模块对应服务的站点号需保持一致。

xml 复制代码

<?xml version="1.0" encoding="GB18030"?>
<drs>
    <base>
        <mgr_port>5345</mgr_port>
        <siteid>站点号</siteid>
    </base>
    <cpt>
        <name>cpt_dm8_B</name>
        <login>
            <dbtype>dm8</dbtype>
            <server>192.168.20.21</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
        <send>
            <ip>192.168.20.24</ip>
            <port>5345</port>
            <target_name>exec_dm8_A</target_name>
            <map>
                <item>RESOURCES.EMPLOYEE==RESOURCES.EMPLOYEE</item>
            </map>
        </send>
    </cpt>
    <exec>
        <name>exec_dm8_B</name>
        <login>
            <dbtype>dm8</dbtype>
            <server>192.168.20.21</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
    </exec>
</drs>

8 运行DMDRS服务

运行双向DMDRS A服务和双向DMDRS B服务。

8.1 启动双向DMDRS A服务和双向DMDRS B服务

启动双向DMDRS A服务和双向DMDRS B服务的方法一样，如下以启动双向DMDRS A服务为例说明。

将服务脚本模板TemplateService拷贝到服务脚本目录并修改服务脚本的名称为DrsService。
shell 复制代码
```
$ cp TemplateService ../DrsService
```

打开并修改DrsService服务脚本中的相关配置参数。

shell 复制代码

$ vi DrsService

shell 复制代码

INSTALL_HOME=/home/dmdrs/dmdrs5
PROG_DIR=/home/dmdrs/dmdrs5/bin
CONF_PATH=/home/dmdrs/dmdrs5/bin/drs.xml
EXEC_PROG_NAME=drsvr
SERVICE_TYPE_NAME="drs server"

启动双向DMDRS A服务。
shell 复制代码
```
$ ./DrsService start
```

8.2 启动双向DMDRS A服务和双向DMDRS B中的CPT模块

使用服务脚本启动服务后，需要使用远程控制台对服务中的模块执行启动命令。

在双向DMDRS A服务启动控制台。
shell 复制代码
```
$ ./drcsl drs.xml
```
连接双向DMDRS A服务。
shell 复制代码
```
CSL> connect
```
设置数据库A当前最新的日志LSN作为日志解析的起始位置。如需指定归档文件作为起始位置，请参考《DMDRS控制台命令手册》进行设置。
shell 复制代码
```
CSL> alter cpt_dm8_A set lsn
```
启动双向DMDRS A服务中的CPT模块。
shell 复制代码
```
CSL> start cpt_dm8_A
```
在双向DMDRS B服务启动控制台。
shell 复制代码
```
$ ./drcsl drs.xml
```
连接双向DMDRS B服务。
shell 复制代码
```
CSL> connect
```
设置数据库B当前最新的日志LSN作为日志解析的起始位置。如需指定归档文件作为起始位置，请参考《DMDRS控制台命令手册》进行设置。
shell 复制代码
```
CSL> alter cpt_dm8_B set lsn
```
启动双向DMDRS B服务中的CPT模块。
shell 复制代码
```
CSL> start cpt_dm8_B
```
将数据库A中RESOURCES模式下的表EMPLOYEE添加同步。
shell 复制代码
```
CSL> alter cpt_dm8_A add table "sch.name='RESOURCES' and tab.name='EMPLOYEE'"
```
说明

在双向同步场景中，仅需要在数据源所在的数据库上的DMDRS服务执行添加同步表的命令。
使用命令查看数据装载的监控信息，具体命令请参见《DMDRS控制台命令手册》。

9 验证同步结果

分别在数据库A和数据库B中表RESOURCES.EMPLOYEE中插入数据，如果插入的数据能正确地同步到数据库B和数据库A，则表示数据双向同步成功。
