干电池供电老是掉电？一颗SOT23-5封装的升压IC帮你把电压稳住
做便携设备的朋友应该都遇到过这个情况：用一节5号电池或者两节7号电池供电，刚换上新电池的时候电压还行，用到后面电压一掉，MCU就开始反复复位，蓝牙模组直接掉线，整个系统跟抽风一样。
问题的根源很简单------干电池标称1.5V，两节串联也就3V，刚好贴着很多芯片的最低工作电压。电池用到后半程，电压掉到2.4V甚至更低，后级电路根本hold不住。
解决办法无非两条路：要么换锂电池加充电管理，成本和复杂度都上去；要么在电池和后级之间加一颗升压芯片，把电压稳在一个固定值。对于很多低功耗手持产品来说，后者显然更省事。
平芯微这颗PW5100就是干这个活的。输入范围0.8V到5V，输出可以选3.0V、3.3V、3.6V或者5V，开关频率1.2MHz，外围只需要电感、输入电容、输出电容三颗器件。封装是SOT23-5L，焊在板子上占不了多大地方。

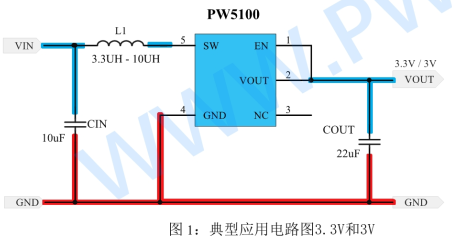

上面这个图是3.3V和3V输出的典型接法，电感选3.3uH到10uH都行，输入电容10uF，输出电容22uF，基本就是最小系统了。
PW5100和PW5103怎么选
这两个型号引脚兼容，核心参数也一样，唯一的区别在EN脚关断之后的输出状态。
PW5100关掉使能之后，输出端会直通输入电压。也就是说VOUT≈VIN，升压动作停了但输入和输出之间还是通的。PW5103不一样，EN拉低之后输出会被拉到接近0V，相当于彻底断开。
选型的逻辑其实就一条：看你的后级电路在关机的时候能不能容忍有电压。比如你做的是遥控器，关机后红外发射管不能有电，那就用PW5103。如果后级本身有独立的电源开关或者对关机态的电压不敏感，PW5100就够用了。
另外注意一点，PW5103目前只有3.3V输出版本，没有3V和5V的选项。PW5100的电压版本更全，3.0V到5V都有。

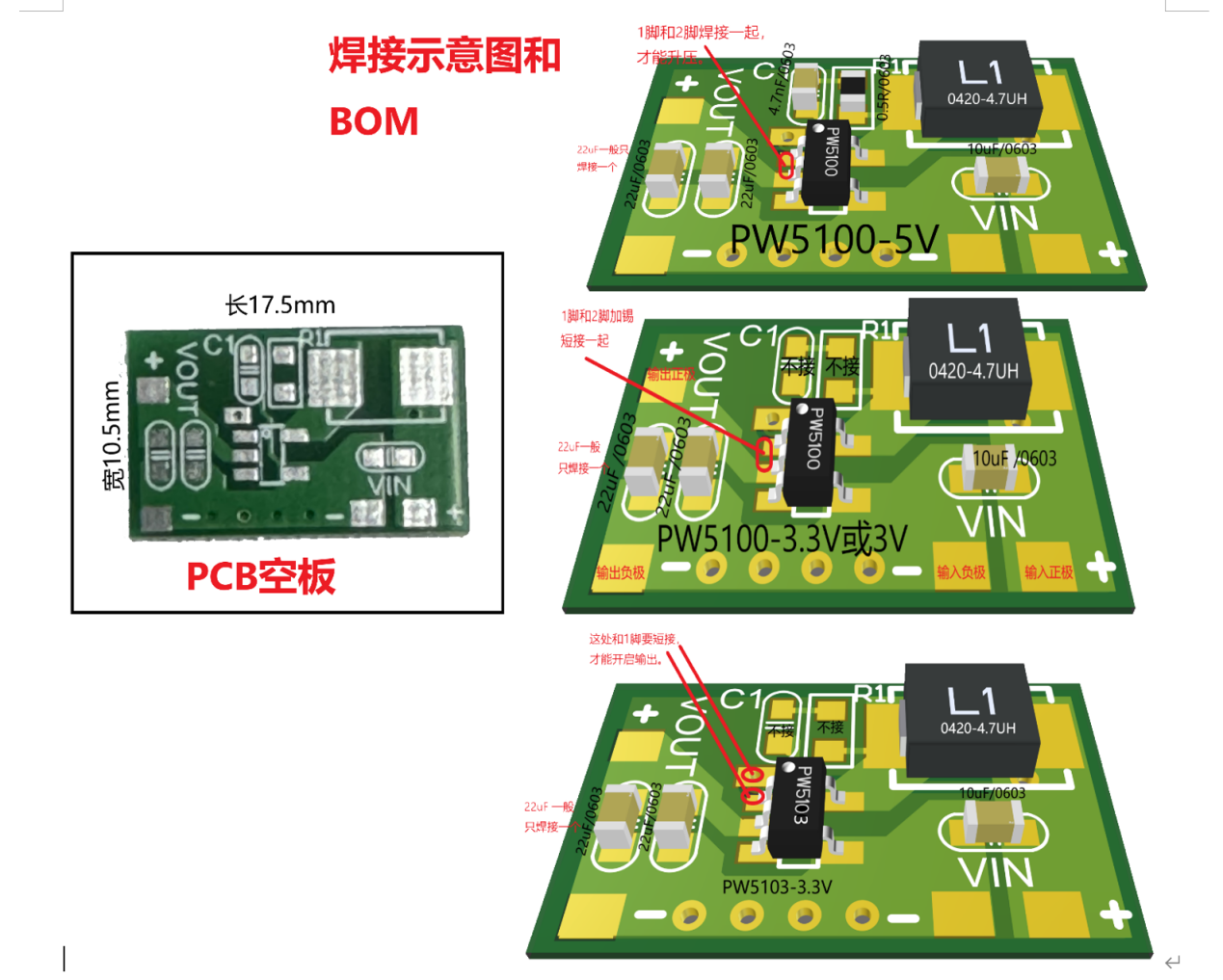

这张图把三个版本的PCB实物都列出来了：PW5100-5V、PW5100-3.3V/3V、PW5103-3.3V。板子尺寸大概17.5mm×10.5mm，非常小。焊接的时候注意1脚和2脚要短接才能正常升压，这个在图里也有标注。
哪些产品适合用
说实话，只要是电池供电、输入电压在0.8V到5V这个范围、需要稳定3V或5V输出的场景，这颗芯片都能考虑。
举几个常见的：蓝牙耳机充电盒，一节1.5V电池升3.3V给主控芯片供电；遥控器、电子血压计、便携LED灯，两节AAA电池升压到3.3V或5V；无线鼠标键盘、防丢器这类对待机功耗敏感的产品，PW5100的PFM模式静态电流只有10uA，电池能撑更久。还有一些老款的MP3播放器、PDA手持终端，本来就是用干电池的设计，直接拿这颗做升压稳压也很合适。
整体看下来，PW5100在这个品类里的竞争力还是不错的。三颗外围器件、SOT23-5L小封装、10uA的静态电流，关键参数在这个价位段算是比较能打的。如果你手上有电池供电的项目正在选升压方案，可以把它放进对比清单里看看。
