鼎讯101C测向天线200MHz至500MHz比幅测向解读

测向天线的频段和测向体制,决定了它能应对哪些干扰源。鼎讯信通研发的鼎讯101C手持式测向天线,工作频率覆盖200MHz到500MHz,采用大音点比幅测向体制,在UHF频段的干扰排查中有明确的应用方向。

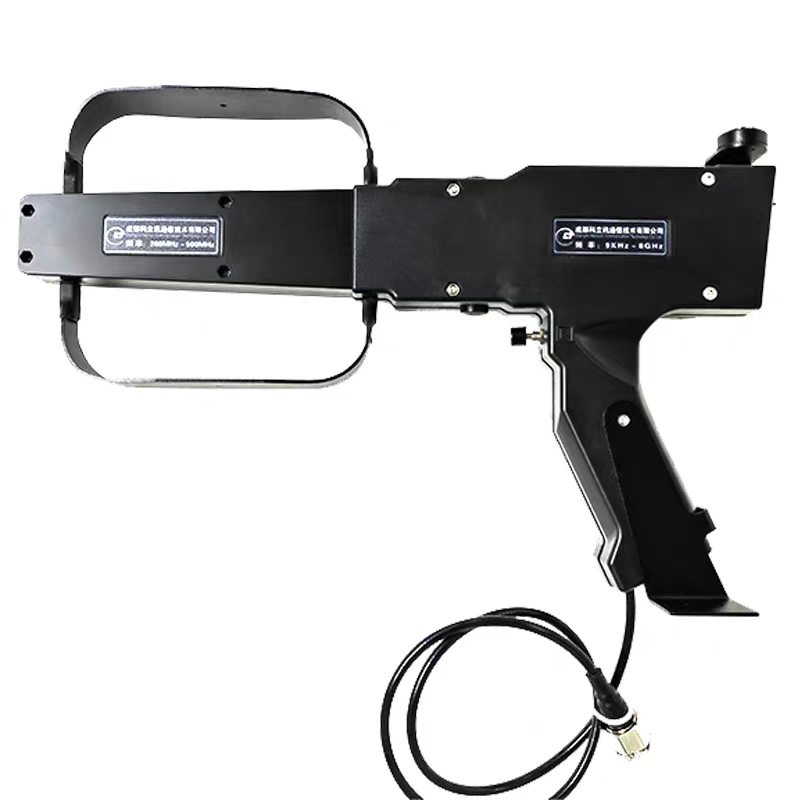

比幅测向的原理,是比较不同方向上的信号幅度。101C将测向天线与支撑手柄以盲插方式配合成一体,操作人员采用搜索逼近方式接近辐射源,来波方向通过将天线指向接收信号电平最大的方向来确定。这种方法实现简单,现场操作直观,适合需要快速逼近干扰源的场景。相比VHF频段,UHF频段的电波传播更接近视距,反射和绕射更复杂,比幅测向的直观性在城市场景中反而更有优势。

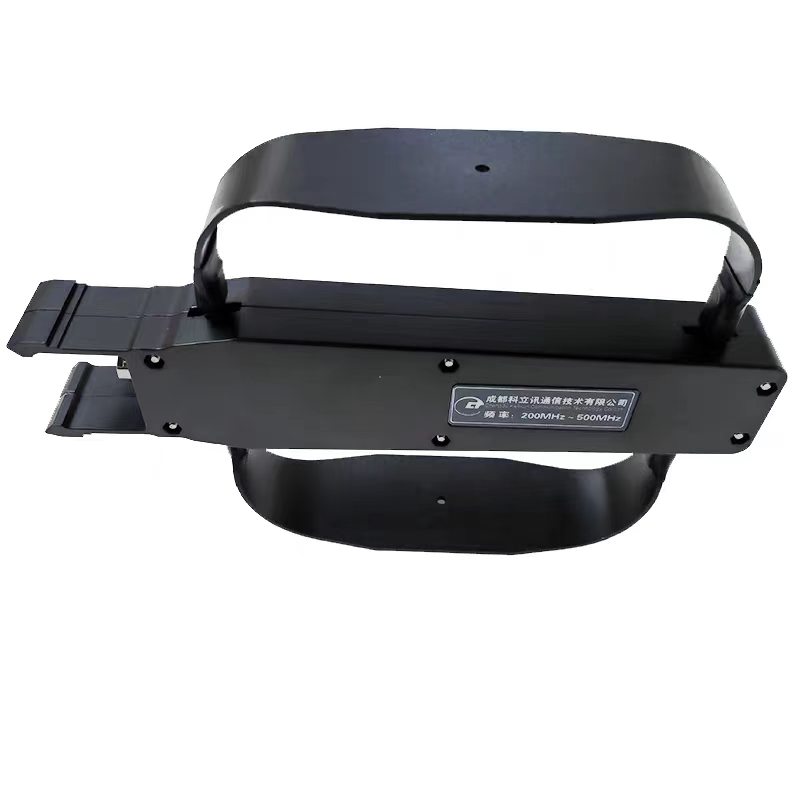

天线指标方面,频率范围200MHz到500MHz,驻波比不大于2.0(典型值),前后比大于10dB,天线增益-15dBi到-5dBi。前后比大于10dB意味着天线对后向信号有较好的抑制,有助于判断来波方向,减少前后模糊。天线尺寸230×1400×45mm,重量250克,接口为L9-50K。天线带有电子罗盘仪,野外作业时可以辅助确定方位。250克的重量在同频段测向天线中属于轻量级,适合长时间手持作业。

从应用角度看,该天线适用于安全部门、部队和地方无线电管理部门,可完成各种复杂环境下查找干扰信号的任务。200MHz到500MHz覆盖了UHF电视、对讲通信、专用移动通信和部分航空通信频段,是城市无线电管理中最常遇到的监测范围。体积小、重量轻、操作简单,让它适合需要徒步携带和快速架设的场合。对于无线电管理和无线通信领域的现场人员来说,鼎讯信通这款鼎讯101C手持式测向天线,把UHF频段的测向从固定站搬到了手上
