我刚做技术支持的时候，出过一次洋相。
客户现场，一批标签怎么调都读不远。功率拉满了，标签也换了好几种，都不行。
客户的技术主管过来，看了一眼天线，说：小伙子，你天线装反了吧？
我一看，还真是。
天线铭牌上写着"垂直极化"，我给横着装了，变成水平极化了。标签是垂直极化的，方向不对，当然读不远。
把天线转90度，问题立刻解决了。
那是我第一次知道，天线还有"方向"之分。
别笑，很多做了一两年的人都搞不清极化是什么。
今天我把天线这件事，从原理到选型，一次给你讲明白。
天线到底是干什么的
先从最基础的开始。
天线是什么？天线就是把电信号转换成无线电波发射出去，再把无线电波转换成电信号接收回来的装置。
就这么简单。
读写器里面的射频电路产生的是电信号，这个信号要通过天线才能"飞"出去。标签那边也是一样，标签天线收到无线电波，转成电信号给芯片用。
打个比方：
读写器是广播站，标签是收音机。
天线就是广播站的发射塔和收音机的拉杆天线。
没有天线，信号传不出去也收不到。
很多人觉得天线不重要，不就是个金属片吗？
大错特错。
在RFID系统里，天线对读距和读取率的影响，可能比读写器本身还大。
我见过太多次：同样的读写器，换了个好天线，读距直接翻倍。也见过好读写器配垃圾天线，效果还不如便宜的。
· · ·
天线的核心参数
聊天线，得先知道几个关键参数。不用记公式，知道意思就行。
1. 增益（Gain）
天线增益，单位是dBi。
增益越高，天线把信号"聚"得越集中，发射方向上的能量就越强，读距也就越远。
但注意------增益不是越高越好。增益越高，覆盖角度越窄。就像手电筒，聚光的照得远但范围小，散光的照得近但范围大。
💡 经验值
增益每增加3dBi（约一倍），读距增加约40%。但覆盖角度会变小。
所以选天线的时候，不是增益越高越好，而是覆盖范围够用的前提下，增益越高越好。
2. 极化方式（Polarization）
这是本文的重点，后面单独讲。简单说就是无线电波振动的方向。

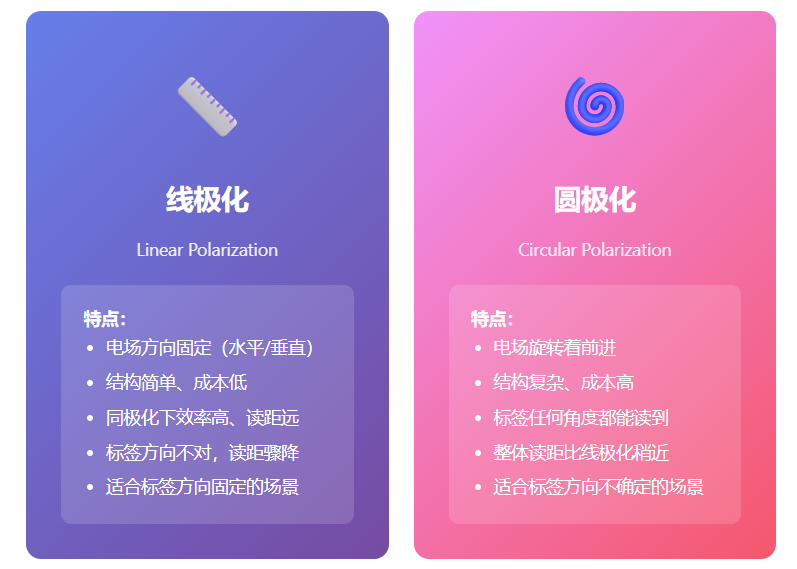

主要分两种：线极化 （水平/垂直）和圆极化（左旋/右旋）。
3. 方向图（Radiation Pattern）
就是天线在不同方向上的辐射强度分布图。
有的天线像灯泡，四面八方都照（全向）。有的天线像手电筒，只照一个方向（定向）。
RFID用的基本都是定向天线。
4. 驻波比（VSWR）
衡量天线和读写器匹配程度的指标。
理想值是1:1，实际上一般1.5:1以下就算不错。驻波比太高的话，能量反射回去了，发不出去，读距就差。
5. 频段（Frequency Range）
天线工作的频率范围。跟标签一样，天线也有频段，要跟你的工作频段匹配。
860-960MHz的宽带天线最常用，国内外都能用。
· · ·
重点：极化方式到底是什么
好了，重点来了。
极化方式，是很多人最容易搞错的一个概念。也是现场调试最容易踩的坑。
什么是极化？
无线电波是电磁波，电场和磁场在空间中振动着往前传播。极化就是电场振动的方向。
如果电场是上下振动的，就是垂直极化。
如果电场是左右振动的，就是水平极化。
如果电场一边振动一边旋转着前进，就是圆极化。
极化匹配的重要性
记住一句话：发射和接收的极化方向要匹配，效率才最高。
读写器垂直极化 + 标签垂直极化 → 效率最高，读距最远
读写器垂直极化 + 标签水平极化 → 效率最低，几乎读不到
读写器圆极化 + 标签任何方向 → 都能读到，但效率中等
再打个比方：
天线和标签的关系，就像钥匙和锁。
线极化是普通钥匙，必须正着插才能拧开。插反了就不行。
圆极化是万能钥匙，正着反着都能拧开，但每一把都不是最优解。
左旋还是右旋？
圆极化还分左旋和右旋------就是旋转方向不一样，一个顺时针一个逆时针。
一般来说，国内和北美习惯用右旋圆极化（RHCP），欧洲部分地方用左旋。
两者区别不大，只要读写器天线和标签天线的旋向一致就行。
实际项目里，右旋的占绝大多数。买天线的时候默认要右旋的就行。
· · ·

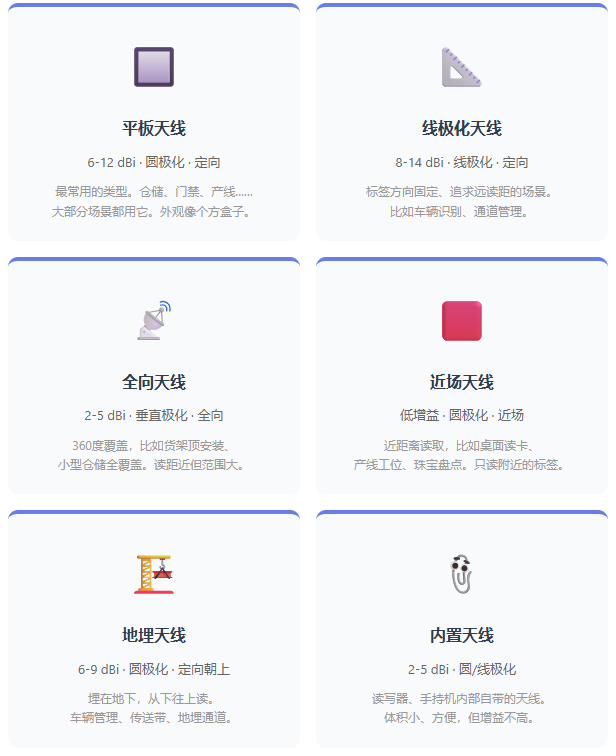

常见的RFID天线类型
超高频RFID用的天线，常见的有这么几种：
其中平板圆极化天线是用量最大的，也是你最需要了解的。
· · ·

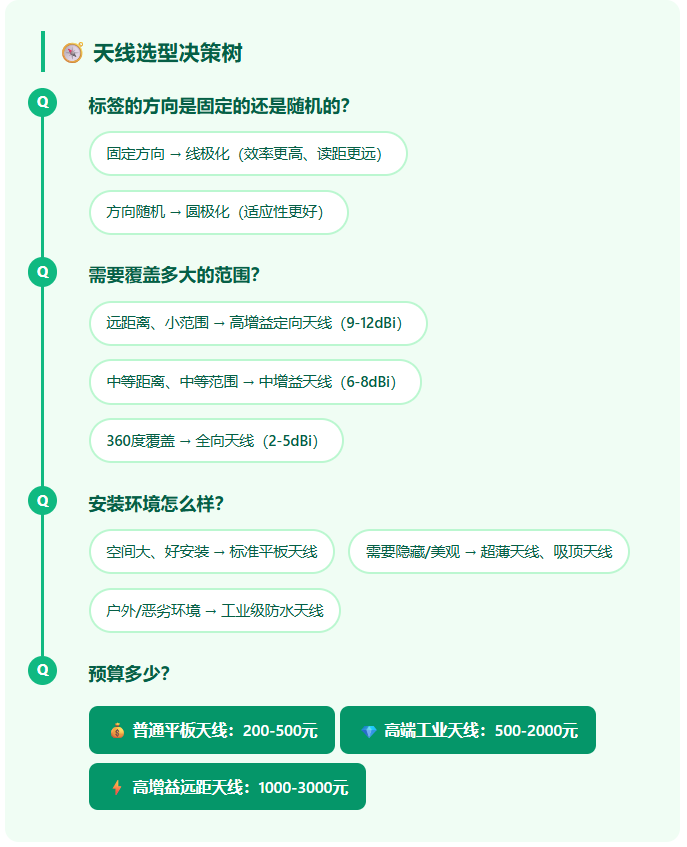

怎么选：4个问题帮你选对天线
实际项目中，天线选型说复杂也复杂，说简单也简单。
问自己四个问题，基本就有数了。
💡 我的选型原则
能用圆极化就不用线极化------因为现场情况千变万化，圆极化容错率高。
增益选中不选高------高增益天线看着远，但角度窄，现场安装稍微偏一点效果就差很多。6-8dBi是黄金增益，大部分场景都适用。
别买最便宜的------天线这个东西，一分钱一分货。200块的天线和500块的天线，效果差的不是一点半点。
· · ·
安装天线的几个坑
选好了天线，装不对也白搭。说几个最常见的坑。
坑1：离金属太近
天线背后最好留5-10厘米的空间，别贴在金属墙上。
金属会反射信号，影响天线的方向图和驻波比。我见过有人把天线直接粘在铁皮柜子上，读距直接少了一半。
坑2：天线对着金属装
天线正前方如果有大块金属面，信号会被反射回来，形成驻波，效果很差。
所以通道门的天线一般斜着装，不是正对着的。就是为了避免面对面反射。
坑3：两个天线离得太近
同一个区域装多个天线，互相之间至少隔1-2米。太近了会互相干扰。
而且最好用同一个读写器的不同天线口，软件做时分切换------一个发的时候另一个不发，就不会打架了。
坑4：馈线太长
馈线是有损耗的。线越长、频率越高，损耗越大。
900MHz下，普通50-5馈线每米损耗约0.5dB。10米就是5dB，读距能差出一大截。
所以读写器尽量靠近天线安装，馈线越短越好。实在不行，换粗一点的馈线（50-7、50-9），损耗小一点。
⚠️ 一个常见的误区
很多人觉得"天线增益越高越好"。
不对。增益是用覆盖角度换来的。高增益意味着窄波束。
现场安装的时候，天线角度稍微偏一点，标签就不在主瓣里了，读不到。
我做项目的习惯是：先算好需要覆盖的区域，选一个刚好能覆盖的天线，而不是选增益最高的。
覆盖够了，增益才有意义。
· · ·
这一讲的重点
-
天线是RFID系统的关键部件，对读距的影响可能比读写器还大。
-
核心参数有五个：增益、极化、方向图、驻波比、频段。
-
极化是最容易踩的坑：线极化效率高但方向要对准，圆极化适应性好但读距稍近。
-
选型看四个维度：标签方向、覆盖范围、安装环境、预算。
-
天线安装也很关键：别贴金属、别对着金属、别太近、馈线别太长。
天线这个东西，说深了很深------设计天线要懂电磁场、懂微波、懂仿真。
但作为应用工程师，你不用会设计天线。你只要会选、会装、会调，就足够应对90%的项目了。
剩下的10%，找天线厂家的技术支持就行。
下一讲预告：
🏷️ 标签芯片怎么工作的？为什么有的能读10米有的只能读1米
我们下一讲见。
