01-用 Leafletjs 10 分钟搭一张水利一张图（Vue3 + Vite 实战）

TL;DR：智慧水利平台第一页那张地图，本质是「底图 + 线状河流 + 点状工程 + 面状范围」四层叠加。本文基于 Leaflet 1.9.4 + Vue3 + Vite，用深圳 mock 数据跑通最小可运行版本。

水利一张图是什么

把物理世界的水利对象按空间位置画到电子地图上，三类要素：

flowchart TD A[水利一张图] --> B[线状要素<br/>河流/堤防/渠道] A --> C[点状要素<br/>水库/水闸/雨量站] A --> D[面状要素<br/>蓄滞洪区/管理范围] B --> B1[L.polyline] C --> C1[L.marker / L.circleMarker] D --> D1[L.polygon]

类型	业务对象	Leaflet API
线状	河流、堤防、渠道	`L.polyline`
点状	水库、水闸、雨量站、水位站	`L.marker` / `L.circleMarker`
面状	蓄滞洪区、河湖管理范围	`L.polygon`

💡 选型：正式项目常用 SuperMap / MapGIS / OpenLayers，但展示型一张图、轻量大屏、H5 移动端，Leaflet 足够------gzip 后 ~40KB，开源免费，手势原生。

第一步：起一张底图

纯 HTML 版本（CDN）

map.html

html 复制代码

<link rel="stylesheet" href="https://unpkg.com/leaflet@1.9.4/dist/leaflet.css" />
<div id="map" style="height: 600px"></div>
<script src="https://unpkg.com/leaflet@1.9.4/dist/leaflet.js"></script>

init.js

javascript 复制代码

// 中心 [纬度, 经度]，缩放级别 11（深圳市民中心）
const map = L.map('map').setView([22.5431, 114.0579], 11)

// 深色底图：国内推荐 ArcGIS，OSM 加载慢
L.tileLayer(
  'https://server.arcgisonline.com/ArcGIS/rest/services/Canvas/World_Dark_Gray_Base/MapServer/tile/{z}/{y}/{x}',
  { attribution: '&copy; Esri' }
).addTo(map)

⚠️ 国内瓦片坑：不要用 OSM，加载慢且偶尔超时。ArcGIS Dark Gray 在国内可访问，配色也适合大屏。

Vue3 + Vite 版本

bash 复制代码

npm create vite@latest leafletjs-demo -- --template vue
cd leafletjs-demo
npm install leaflet

src/main.js

javascript 复制代码

import { createApp } from 'vue'
import App from './App.vue'
import 'leaflet/dist/leaflet.css'

createApp(App).mount('#app')

src/views/Demo01.vue

vue 复制代码

<template>
  <div ref="el" class="demo-map"></div>
</template>

<script setup>
import { ref, onMounted, onUnmounted } from 'vue'
import L from 'leaflet'

const el = ref(null)
let map = null

onMounted(() => {
  map = L.map(el.value).setView([22.5431, 114.0579], 11)
  L.tileLayer(
    'https://server.arcgisonline.com/ArcGIS/rest/services/Canvas/World_Dark_Gray_Base/MapServer/tile/{z}/{y}/{x}',
    { attribution: '&copy; Esri' }
  ).addTo(map)
})

onUnmounted(() => map?.remove())
</script>

<style scoped>
.demo-map { position: absolute; inset: 0; }
</style>

⚠️ flex 布局坑 ：父容器是 flex 时，.demo-map { height: 100% } 会因为父链高度断裂而塌成 0，地图不显示。改成 position: absolute; inset: 0 最稳。

第二步：画水利要素

河流（Polyline）

javascript 复制代码

// 深圳河（示意坐标）
L.polyline([
  [22.528, 114.045], [22.522, 114.062], [22.515, 114.078],
  [22.508, 114.095], [22.500, 114.112]
], { color: '#1976d2', weight: 3 })
  .addTo(map)
  .bindTooltip('深圳河')

水库（Marker + 自定义图标）

用 divIcon 画水坝 SVG，比默认蓝点专业：

javascript 复制代码

const reservoirIcon = L.divIcon({
  html: `<svg width="22" height="22" viewBox="0 0 22 22">
    <rect x="3" y="7" width="16" height="10" fill="#01579b" stroke="#fff" stroke-width="1.5" rx="2"/>
    <path d="M6 7 L9 3 L13 3 L16 7" fill="none" stroke="#fff" stroke-width="1.5"/>
  </svg>`,
  iconSize: [22, 22],
  iconAnchor: [11, 11],
  className: ''
})

L.marker([22.584, 114.148], { icon: reservoirIcon })
  .addTo(map)
  .bindPopup('<b>深圳水库</b><br/>中型 · 罗湖区')

点击读经纬度

javascript 复制代码

map.on('click', (e) => {
  const { lat, lng } = e.latlng
  console.log(`纬度 ${lat.toFixed(6)}，经度 ${lng.toFixed(6)}`)
})

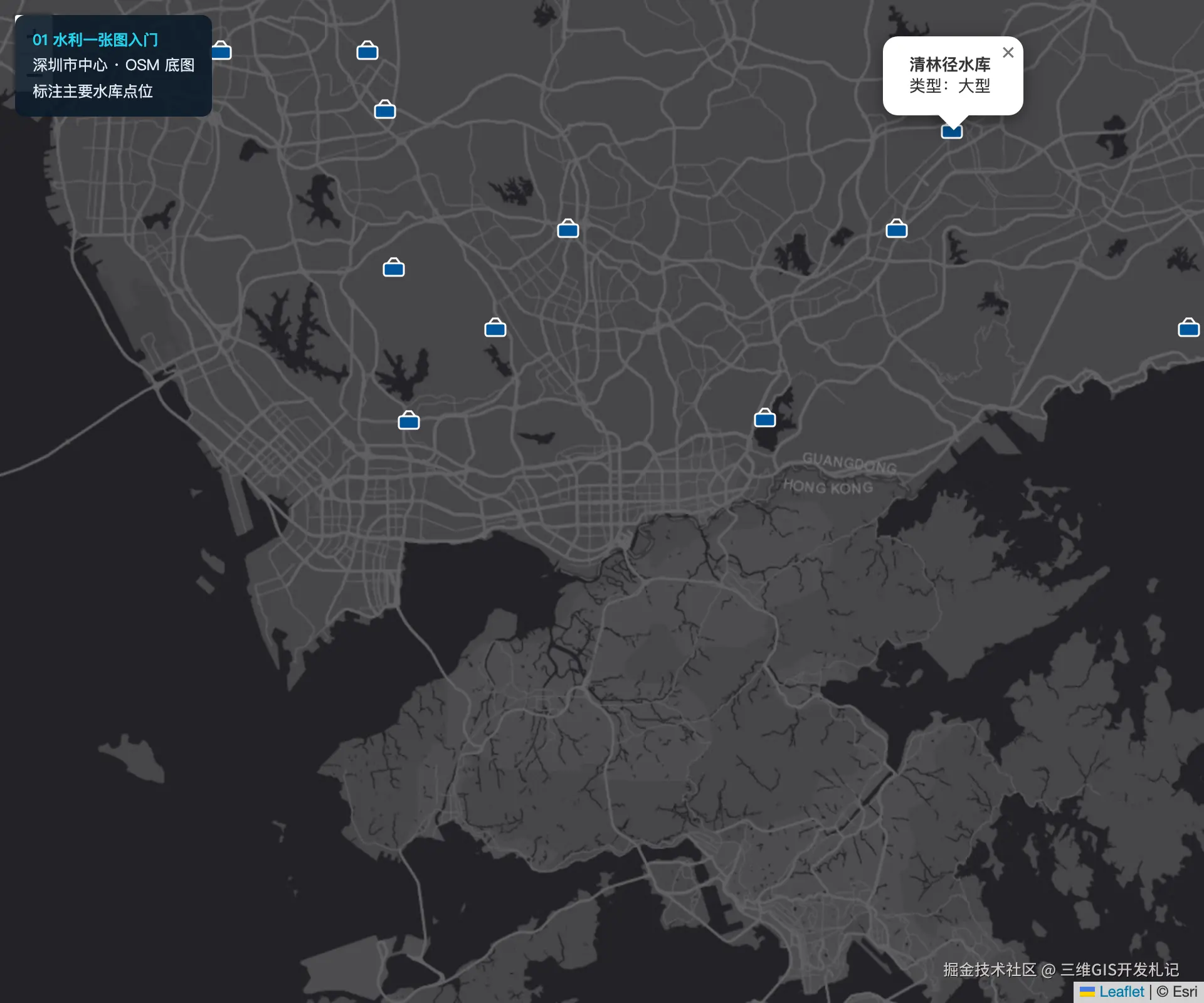

效果预览

⚠️ 三个必踩的坑

1. 地图容器没高度。 Leaflet 容器不会自己撑高，父链任何一环没显式高度就是空白。flex 布局下尤其常见，用 position: absolute; inset: 0 解决。

2. 坐标顺序写反。 Leaflet 所有点坐标都是 [纬度, 经度]，但 GeoJSON、CAD 成果给的是 [经度, 纬度]。写反的结果是点全跑非洲去了。

3. 坐标系偏移。 Leaflet 原生只认 Web 墨卡托（EPSG:3857），国内正式数据是 CGCS2000 / GCJ-02，直接叠点位会偏移几百米。下一篇专门讲。

小结

要素	API	一句话
底图	`L.tileLayer`	瓦片 URL 模板 `{z}/{x}/{y}`
线状	`L.polyline`	河流堤防
点状	`L.marker`	水库测站
交互	`bindPopup` / `bindTooltip`	挂业务信息

📦 本文是《智慧水利 GIS 实战》系列第 1 篇，完整 Vue3 demo（10 个场景）见仓库 leafletjs-demo/ 目录，npm run dev 即可跑。
