导语 ：抛光铝壳、镜面中框、通透盖板------这些"高反光、弱对比"材质正让2D视觉反复"翻车"，而3D方案动辄数万元。夹在中间的2.5D相机，正成为产线质检新标配。
一、2D看不清，3D用不起
黑色橡胶密封条：吸光率超95%，2D成像几乎纯黑，改用4分区光度立体2.5D后，每分钟20米以上，成本约为3D的1/3。
3C抛光金属中框：2D一拍就过曝，刀纹划痕混淆，弱对比缺陷只能人工复检。

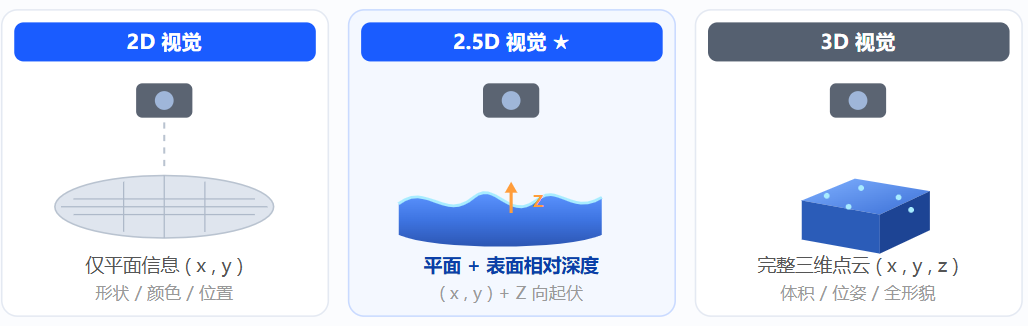

原因：2D只有一张灰度图，凹凸、脏污、色差全被压进同一个"光强"通道；3D给完整点云，但成本、节拍、调试门槛都高。
2.5D的取舍：不重建物体，只重建表面那层"皮肤"------每个(x,y)配一个相对高度，用接近2D的成本拿3D最值钱的信息。
两条边界要记住：①高度场里一个(x,y)只对应一个z，侧壁、深孔、倒扣天生不在模型里；②输出是相对深度，公差级尺寸请交给3D轮廓仪。
二、两条技术路线
2.5D不是一种传感器，而是"相机+特殊光场+算法"的组合。两条路线覆盖材质光谱两端。

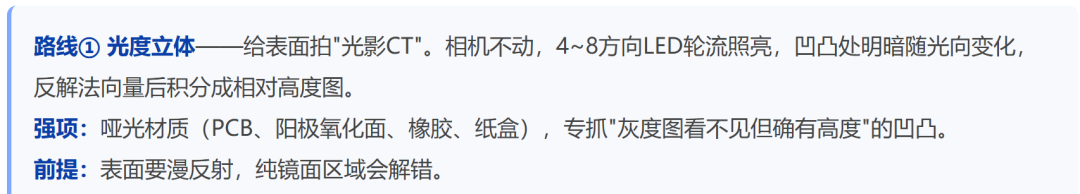

2.1 光度立体法：漫反射表面的瑕疵"猎手"

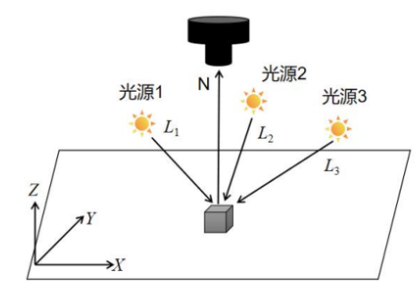

工作原理：系统从不同角度(如使用穹顶光、条形光等多分区光源)快速、依次照射物体，相机同步捕捉一系列明暗各异的图像。再通过算法解析这些图像中的阴影与高光，计算出表面的法线方向和相对高度，最终合成2.5D图像。
核心优势：对漫反射物体表面的细微划痕、凹陷、毛刺等缺陷极其敏感，检测速度快，性价比高

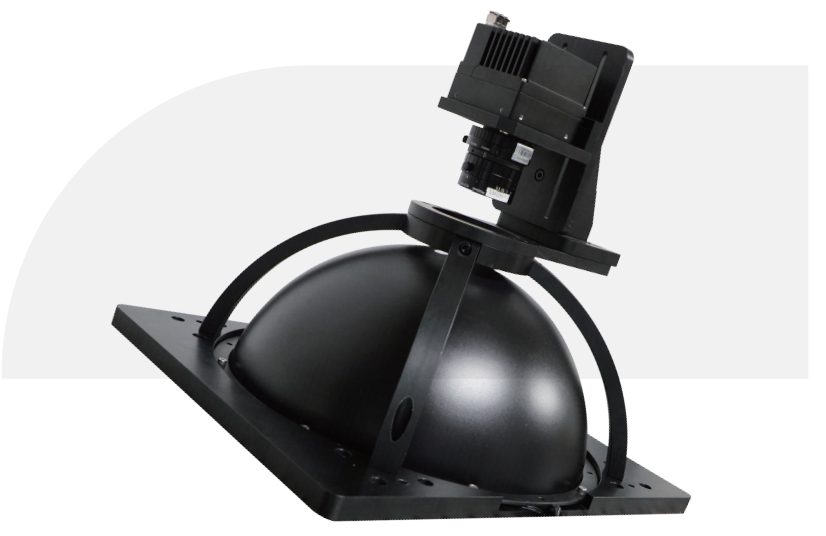

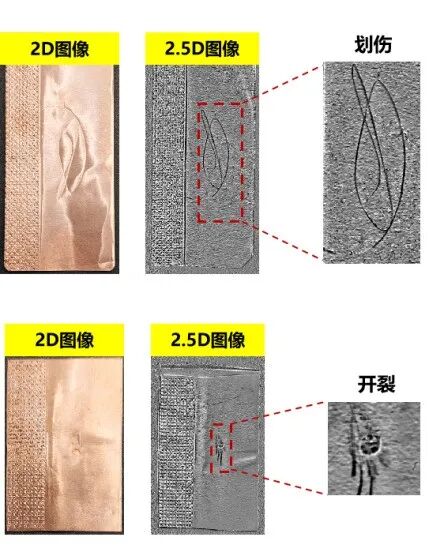

光度立体系统实拍
2.2 相位片折法：高反光与透明物体的"侦探"
当检测对象从漫反射表面变为镜面或透明物体时，光度立体技术便会受限。此时，相位偏折技术便登场了。
工作原理：该技术将特定的光栅图案(如正弦条纹)投射到一块高质量的基准镜面上，待测的镜面或透明物体放置于此，会扭曲反射或透射的光线图案。相机捕捉这些扭曲的图案，通过分析其相位变化，即可精确计算出物体表面的斜率分布乃至三维形貌。
核心优势：专为高反光表面和透明物体设计，能有效解决此类工件在传统视觉下的过曝、透射等成像难题。
分工口诀：哑光找光度立体，反光找相位偏折；分不清，先拿自己的工件做打光测试，别信"一台设备通吃"。
三、三种硬件形态
形态由产线节奏 决定，不是精度：面阵 一头一拍，适合静置和运动速度不高的工位与来料全检；线阵 随工件运动逐行采图，幅面无限长，行频最高约200kHz；2.5D形貌一次扫描，两个工位并成一个。

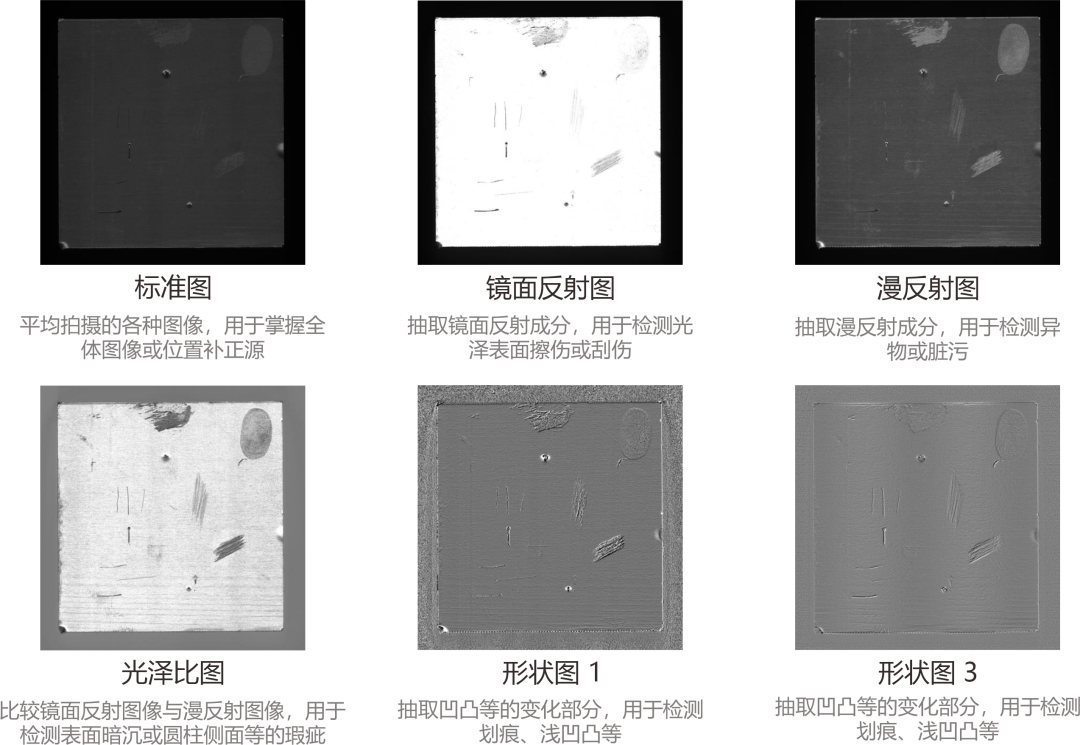

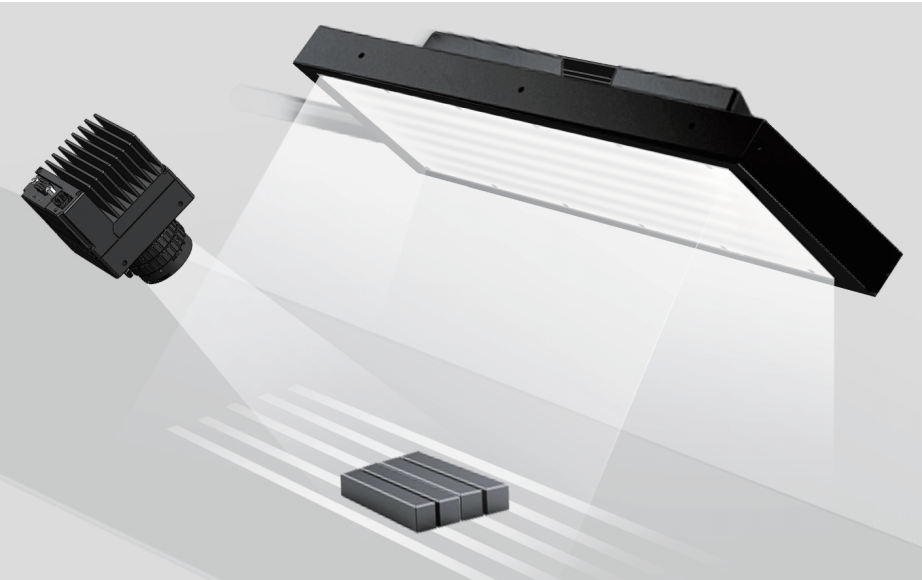

单次扫描多图输出
四、六大量产场景

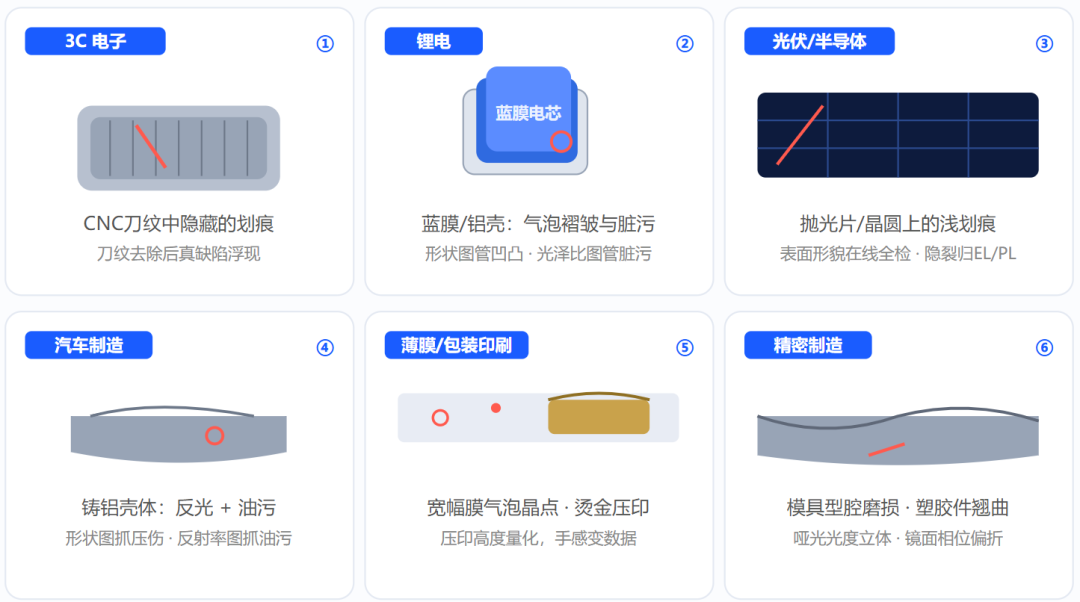

六大量产场景：材质越"亮"、缺陷越浅，2.5D 优势越大
① 3C电子｜和"刀纹"抢划痕8K线阵+横竖8帧条纹融合，去刀纹后真缺陷浮现；彩色相位偏折同工位抓氧化变色与暗斑。

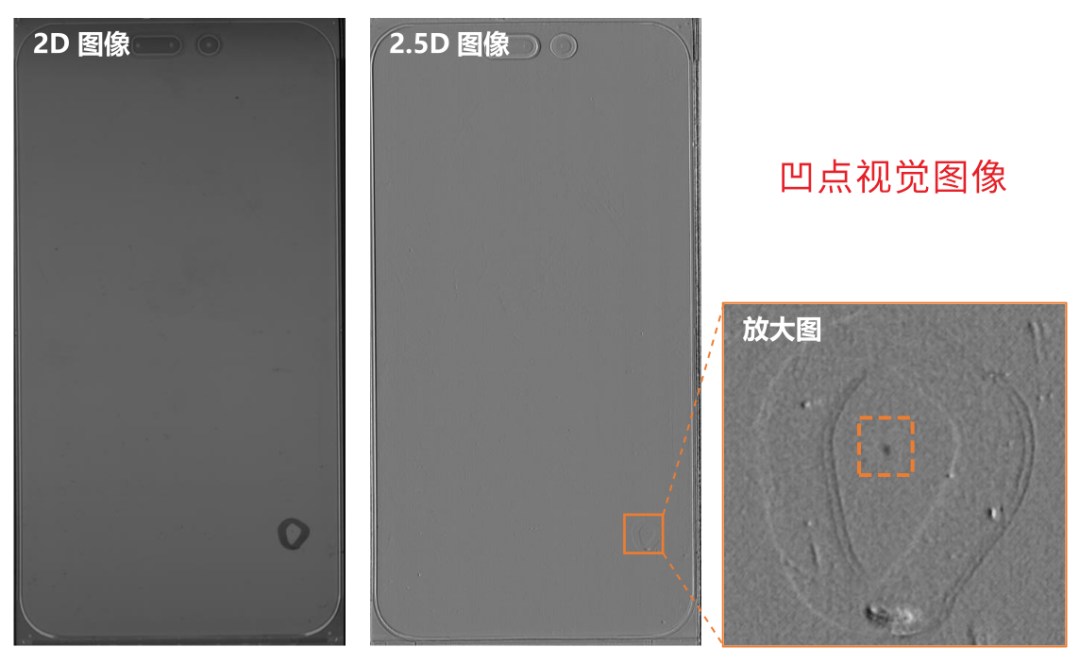

OLED凹点：左2D，中2.5D，右凹凸图(凹点黑凸点白）
② 锂电｜蓝膜/铝壳，气泡脏污分开判形状图抓凹凸、光泽比图抓脏污，双通道分流再进AI分类。
提醒：五面/六面全检多为2.5D+3D组合------电芯大面靠3D线激光，2.5D负责侧面与包膜。
** ③ 光伏/半导体｜抛光片秒级判定**一次过片同时输出形貌图+反射率图，抛光不良、脏污、崩边各归通道。
提醒：隐裂主力手段是EL/PL，2.5D补的是表面形貌与脏污。
④ 汽车｜铸铝壳体与涂装件压伤与油污在灰度图上"长得一样"------形状图抓压伤、反射率图抓油污，一次成像双通道。

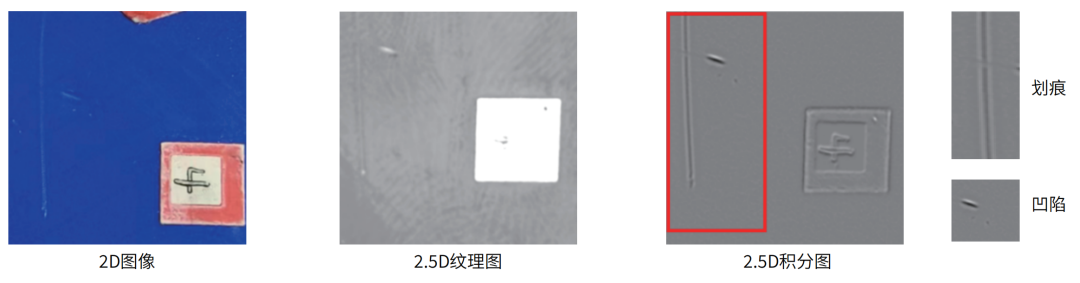

薄膜缺陷：2D vs 2.5D vs 漫反射图
⑤ 印刷/薄膜｜把"手感"变成数据烫金击凸深浅、UV气泡，2D因镜面反光测不了------相位偏折压制反光，形状图量化压印深度，宽幅多相机拼接。
⑥ 精密制造｜模具与塑胶件 型腔磨损、缩痕、熔接痕多低于2D可见阈值------哑光用光度立体、镜面用相位偏折；曲率图比高度图更易凸显缺陷。此外，芯片贴装平整度、端子到位等装配验证，也是2.5D的拿手场景。
共性规律：缺陷的高度分量越小、表面越接近镜面或越吸光，2.5D优势越大；只判颜色/字符，2D更便宜；要绝对尺寸或侧壁，直接上3D。

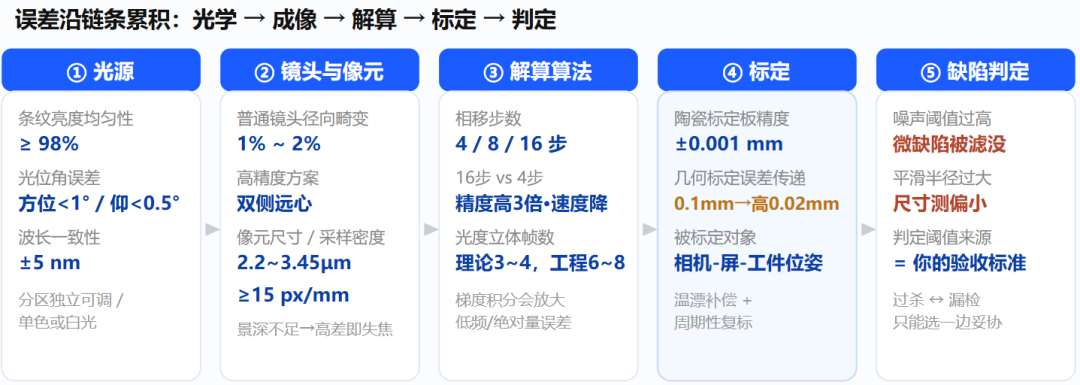

五、决定精度的不是像素，是这条误差链
宣传页的"微米级"是全部环节最优时的实验室值 ；真正要问的是:你的工件、你的判定标准、连续8小时、换型后能否复现。另外，标定是耗材不是一次性动作，复标周期请写进验收条款。
六、选型三问 + 一份"不做清单"

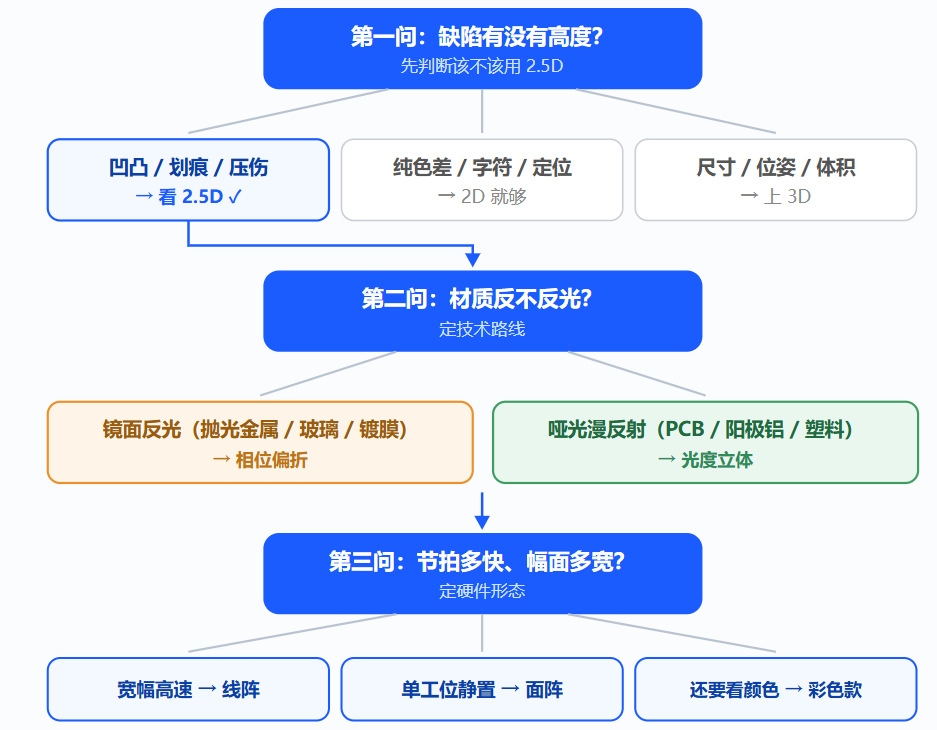

三问定方案：①缺陷有没有高度(**定2D/2.5D/3D)→ ②材质反不反光（定偏折/立体)→ ③节拍幅面(**定线阵/面阵/彩色)。
2.5D 的"不做清单"
- 深孔、陡壁、倒扣、侧壁 → 交给3D
- 公差级绝对高度、体积、段差 → 轮廓仪/三坐标
- 整体翘曲等低频形貌→积分会丢
- 纯色差、字符、条码→2D更便宜
- 内部隐裂、虚焊→ EL/PL、X-ray

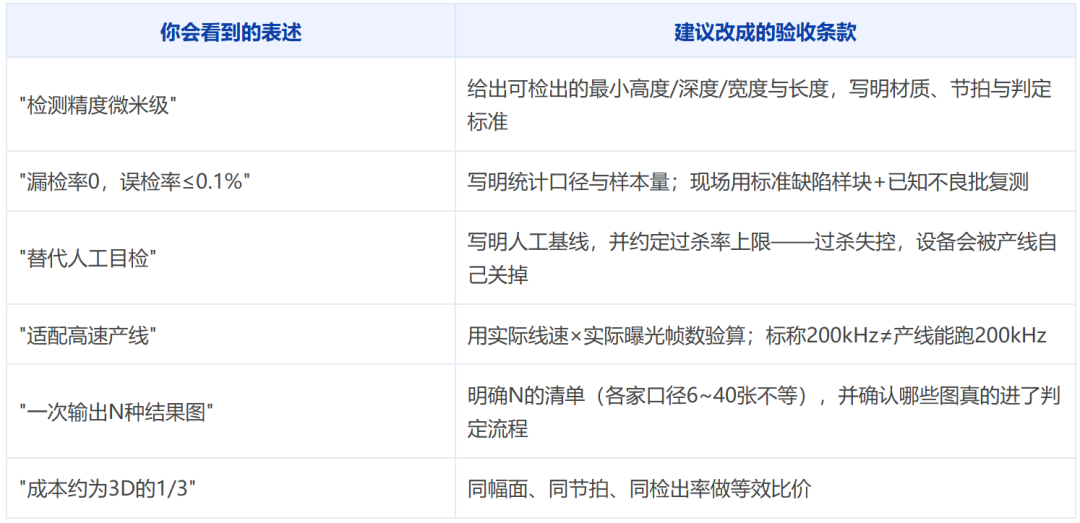

七、把宣传语翻译成验收条款
低成本打样三步：
D1成像可行性：好件坏件各几件，先看信息采没采到；
D2算法边界：把缺陷尺寸往下推到刚好检不出，得到真实下限；
D3稳定性：连续N小时+产品批次换料，看识别稳定性。
结语：它不是过渡方案
2.5D是"不求重建世界，只求看清缺陷"------放弃完整点云，换来速度、成本与抗反光。但要清楚它给不了的三样：侧壁、绝对高度、低频形貌。
三句话带走 ：该不该用，看缺陷有没有高度 ；用哪条路线，看材质反不反光 ；能不能落地，看误差链每一环有没有人在你的工件上实测过。
