半导体制造对照明的要求与其他工业场景有本质区别。精密操作区照度需达到500-800lx ，显色指数Ra≥90 ，色温4000-5000K ，照度均匀度****≥0.7**** ，眩光等级UGR≤19 ，频闪比****≤5%**** -。更关键的是，洁净室照明必须具备密封防尘、防静电、低发尘等净化特性------灯具密封性不达标会成为洁净室的污染源，静电防护不足可能导致晶圆损伤。
DALI（数字可寻址照明接口）作为国际公开的照明控制通用协议，其双线控制系统可管理16组、每组最多64个电子镇流器，灯的工作状态可存储在控制电路中，控制线与电源线隔离无需屏蔽但抗EMC能力强------这使其成为半导体洁净室照明控制的主流技术路线。

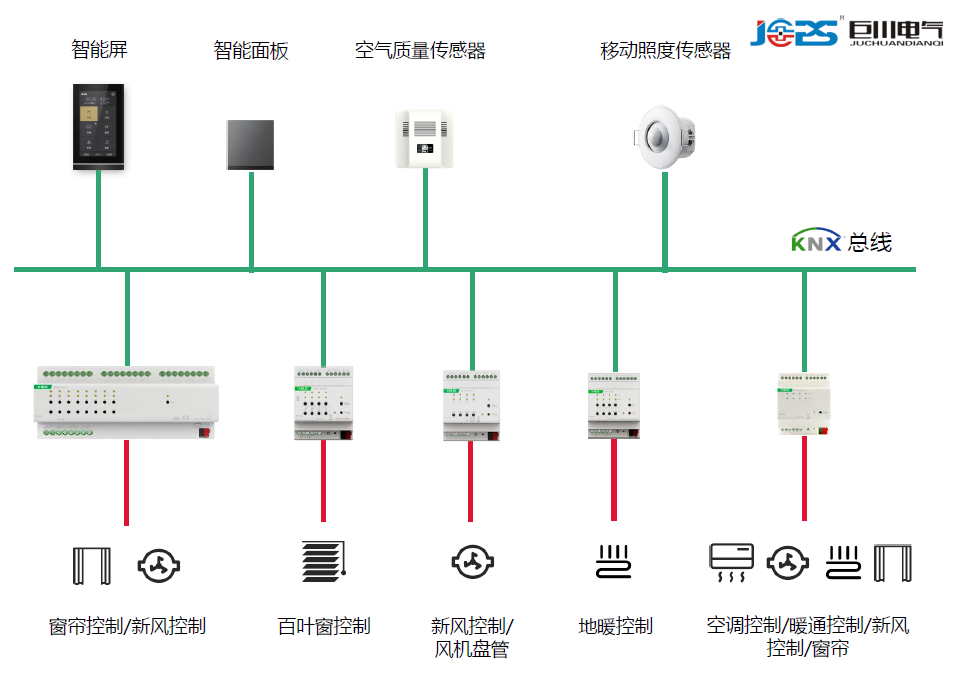

本文以总线型（DALI/KNX）智能照明控制系统为核心，解析半导体洁净厂房的照明控制方案。
2、参考标准
GB/T 50034-2024《建筑照明设计标准》 ：精密操作区照度500-800lx，Ra≥90，UGR≤19
IEC 62386（DALI标准） ：数字可寻址照明接口协议
GB/T 36132-2025《绿色工厂评价通则》 ：照明智能化率纳入评价指标
ISO 14644 ：洁净室及相关受控环境标准

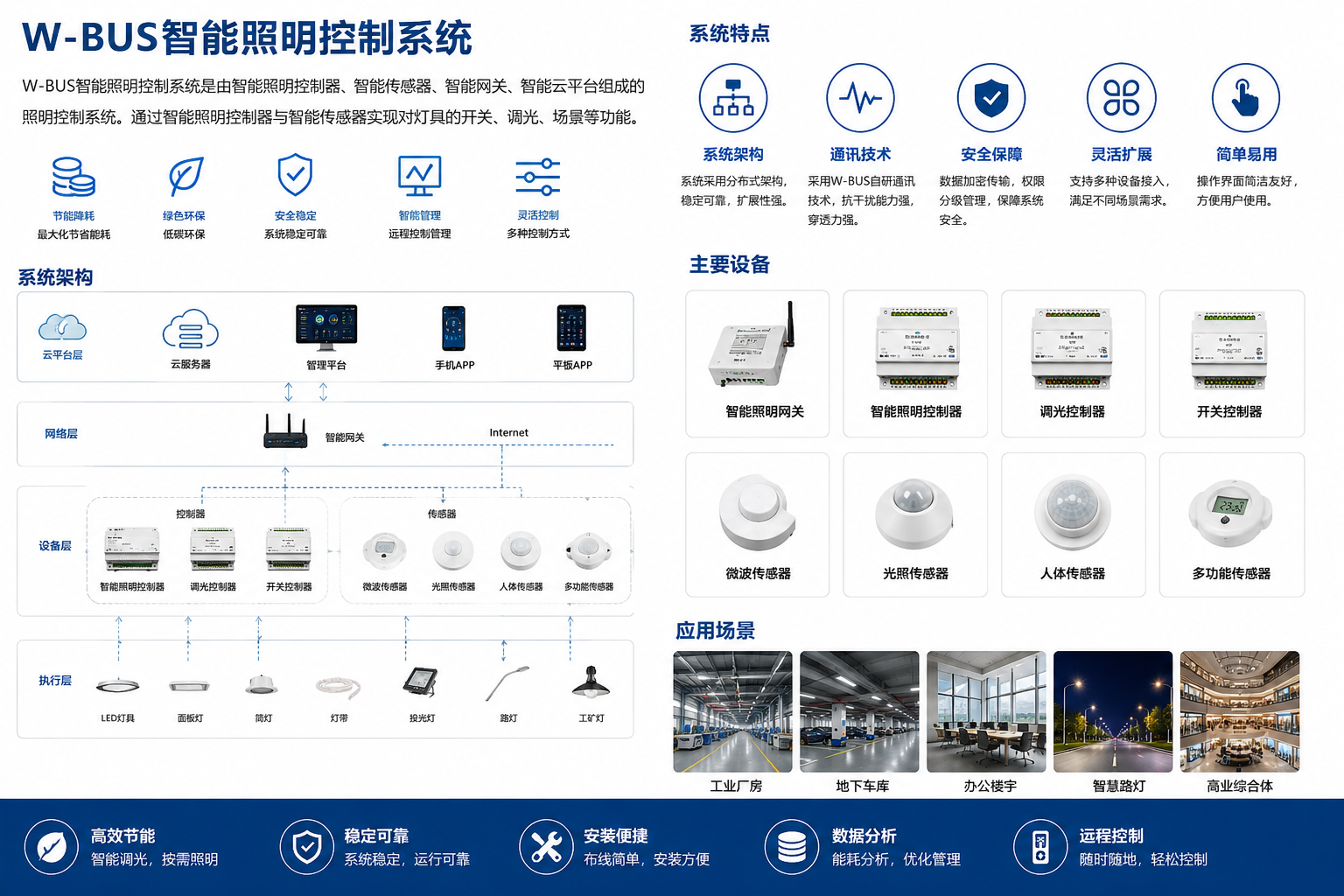

3、总线型控制系统在洁净室的适配设计
总线型方案在半导体洁净厂房的应用，核心在于解决 "控制精度"与"洁净度维护" 之间的矛盾------控制系统既要实现单灯级精准调控，又不能因为设备安装或布线施工破坏洁净环境。
控制层（洁净区外配电间） ：智能照明控制模块、调光模块和系统电源模块集中安装于洁净区外的配电间内，采用35mm标准导轨安装。控制器不进入洁净区，从源头上避免了控制器发热、积尘对洁净度的影响。控制信号通过总线线缆传输至洁净区内的灯具驱动器。
感知层（洁净区内） ：照度感应器和人体感应器部署于洁净区内，但传感器选型需满足洁净室要求------表面光滑无缝隙、易清洁、防静电。传感器通过总线接入控制系统，采集照度和人员活动数据。
管理层（控制室） ：中央监控软件和触控主机部署于洁净区外的控制室或值班室。管理人员可实时查看各洁净分区的照明状态、能耗数据和故障信息。
关键设计约束： 总线线缆进入洁净区时须通过密封穿墙套管，确保洁净室的正压和洁净度不受影响。
4、核心控制策略
策略一：分级照度控制。 DALI系统的核心优势在于支持单灯独立寻址 ------每盏灯具可独立设定照度值和保持时间。洁净室可按区域和作业状态设定分级照度策略：
无人区域 ：70Lux，持续保持
有人走过 ：150Lux，保持30秒
反应炉等操作区 ：300Lux，保持2分钟
当操作人员离开后，照度自动降至上一级水平，实现"按需照明"的精细化控制。
策略二：恒照度闭环控制（精密操作区）。 在光刻、晶圆检测等精密操作区，照度感应器实时采集工作面照度，系统通过调光模块动态调节灯具输出功率。当灯具光衰或自然光变化时，系统自动补偿，确保照度长期稳定在500-800lx 范围内。日光采集技术充分利用自然采光，白天自动降低靠窗区域人工照明亮度。
策略三：人体传感控制（非核心洁净区）。 风淋室、洁净走廊、缓冲间、更衣区等非核心洁净区域，采用人体感应+区域分控模式。配置红外人体感应器与智能开关模块，实现"人来全亮、人走延时关闭"；不同区域独立控制，避免全车间"一刀切"照明。
策略四：光谱适配控制（Cu制程区域）。 半导体Cu制程区域对光谱有特殊要求------白光中的紫外成分可能导致光刻胶意外曝光。系统通过控制黄光LED灯具的开关和调光，确保该区域仅输出黄光光谱。黄光LED支持DALI2.0调光 选项，可在满足工艺要求的同时实现节能-。
策略五：多级调光与时段策略。 针对洁净车间24小时连续生产的特点，系统设置多级调光策略：
生产时段 ：标准照度输出
非高峰时段 ：分级降功率
周末/检修时段 ：安保微亮模式
策略六：单灯故障监测与能耗计量。 DALI系统支持每盏灯的故障实时反馈、开关时间与耗电时间实时输出、支持各项数据报表。系统自动检测灯具故障并定位到具体灯位，维修人员可精准前往更换，无需逐区排查。能耗数据按区域、按时段自动生成报表，为节能评估提供量化依据。
5、选型与部署要点
主要设备配置：
|--------------|--------------|---------------------|
| 功能模块 | 部署位置 | 关键功能 |
| DALI调光控制器 | 洁净区外配电间 | 单灯寻址，0-10V/DALI调光输出 |
| 智能开关模块 | 洁净区外配电间 | 回路开关控制，35mm导轨安装 |
| 系统电源模块 | 洁净区外配电间 | 总线系统供电 |
| 照度感应器 | 精密操作区、靠窗区域 | 恒照度闭环控制 |
| 人体感应器 | 走廊、风淋室、缓冲间 | 人员活动检测 |
| KNX/IP网关 | 配电间 | 与工厂BA/EMS系统对接 |
| 中央监控软件 | 控制室 | 可视化管理、能耗报表 |
总线方案的技术实现配置：DDMC802 - 8通道调光/继电器开关控制器,DDLE802-8回路2A/路，数字式可编程调光控制,DLE1205-12回路5A/路，数字式可编程前沿调光控制器,DLE1210-12回路10A/路，数字式可编程前沿调光控,DR1220-FR 12*20A 继电控制器（馈电连通）DR420-FR 4*20A 继电控制器,DR820-FR 8*20A 继电控制器,PABPE-WW-X Antumbra 欧版控制面板 银色按钮 银色外框 无刻字,EnvisionGateway 网关,TC001 Dynalite时钟-DIN导轨
安装
布线方式。 DALI总线采用双线控制系统，控制线与电源线隔离但无需屏蔽，抗EMC能力强。总线线缆进入洁净区须通过密封穿墙套管，确保洁净度不受影响。
洁净区施工约束。 灯具更换需停产进行，但DALI系统支持单灯独立控制，改造可采用分区推进------先改造非核心洁净区，再逐步推进至核心操作区。灯具寿命达5万小时 ，是传统洁净灯的3-4倍，大幅减少更换频次。
6、实施效果
半导体洁净厂房照明改造后，节能率可达60%-70% 。以10000㎡洁净车间计算，年节电80-120万度 ，减少碳排放超700吨 。灯具发热量低，可减少空调制冷负荷10%-15% ，实现"照明+空调"双重节能。
在系统层面，DALI的单灯监控能力使运维模式发生根本变化------从"被动巡检"变为"主动运维"。每盏灯的故障实时反馈和光源寿终提醒，使暗区出现之前就能提前换灯，避免了因照明不足导致的生产质量问题。
方案完全符合《绿色工厂评价通则》（GB/T 36132-2025修订版）要求，助力企业通过绿色工厂、零碳工厂认证，在半导体、光学电子等高端制造领域树立绿色标杆。
