第22章：ECharts 图表联动（多图表交互联动）

功能说明：页面放置2 个独立图表 ，点击第一个图表的数据项，第二个图表自动刷新对应明细数据；同时复用我们已经封装好的 useEcharts，自带防抖 resize、实例就绪等待、导出功能。

页面完整代码

复制代码

<template>
  <div class="chart-link-page">
    <el-card style="margin-bottom:20px">
      <template #header>
        <div>图表联动演示｜点击上方柱状图，下方饼图自动切换明细</div>
      </template>
      <el-row :gutter="20">
        <el-col :span="12">
          <div ref="chartRef1" style="width:100%;height:350px;border:1px solid #eee"></div>
        </el-col>
        <el-col :span="12">
          <div ref="chartRef2" style="width:100%;height:350px;border:1px solid #eee"></div>
        </el-col>
      </el-row>
    </el-card>
  </div>
</template>

<script setup>
import { ref, onMounted } from 'vue'
import { useEcharts } from '@/composables/echartHelper'

// 实例化两个独立图表，每个图表单独调用useEcharts
const {
  chartRef: chartRef1,
  setChartOption: setOption1,
  onChartEvent: onEvent1
} = useEcharts()

const {
  chartRef: chartRef2,
  setChartOption: setOption2
} = useEcharts()

// 模拟总数据
const totalData = [
  { name: '1月', value: 120, detail: [{ name: 'A产品', val: 70 }, { name: 'B产品', val: 50 }] },
  { name: '2月', value: 200, detail: [{ name: 'A产品', val: 110 }, { name: 'B产品', val: 90 }] },
  { name: '3月', value: 150, detail: [{ name: 'A产品', val: 80 }, { name: 'B产品', val: 70 }] },
  { name: '4月', value: 280, detail: [{ name: 'A产品', val: 160 }, { name: 'B产品', val: 120 }] },
]

// 左侧柱状图配置
const barOption = {
  title: { text: '月度总销售额', left: 'center' },
  tooltip: { trigger: 'axis' },
  xAxis: {
    type: 'category',
    data: totalData.map(item => item.name)
  },
  yAxis: { type: 'value', name: '万元' },
  series: [
    {
      name: '销售额',
      type: 'bar',
      data: totalData.map(item => item.value),
      itemStyle: { color: '#409EFF' }
    }
  ]
}

// 初始化饼图（默认显示1月数据）
function initPie(dataItem) {
  const pieOption = {
    title: { text: `${dataItem.name}产品明细`, left: 'center' },
    tooltip: { trigger: 'item' },
    series: [
      {
        type: 'pie',
        radius: ['40%', '70%'],
        data: dataItem.detail.map(d => ({ name: d.name, value: d.val }))
      }
    ]
  }
  setOption2(pieOption)
}

onMounted(async () => {
  // 渲染柱状图
  await setOption1(barOption)
  // 默认加载第一个月饼图
  initPie(totalData[0])
})

// 核心联动逻辑：点击柱状图，更新饼图
onEvent1('click', (params) => {
  const clickItem = totalData.find(item => item.name === params.name)
  if (clickItem) {
    initPie(clickItem)
  }
})
</script>

核心知识点

多个图表就要多次调用useEcharts()，每个图表拥有独立实例、独立 ref，互不干扰；
利用onChartEvent监听点击事件，拿到点击的参数，筛选对应明细数据；
调用setChartOption更新第二个图表，内部自带notMerge:true，会完全覆盖旧图表配置，不会出现残留文字；
自带窗口 resize 防抖，两个图表都会自动自适应。

🧪 测试清单

保存页面，刷新浏览器；

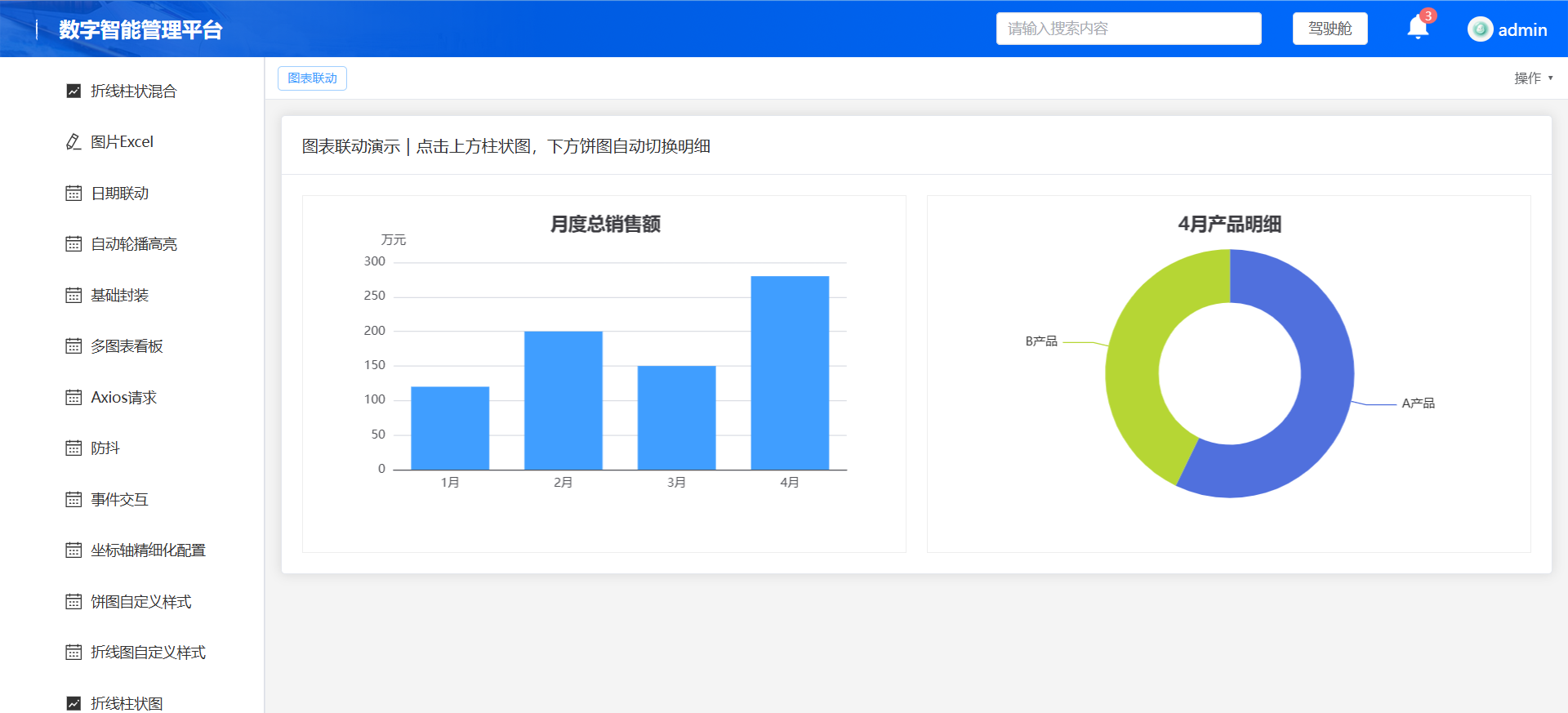

页面左右两个图表正常渲染，右侧饼图默认展示 1 月明细；
点击左侧柱状图的【2 月】柱子，右侧饼图自动切换为 2 月 A/B 产品数据；
切换浏览器窗口大小，两张图表同时自适应缩放；
切换菜单离开页面，图表实例自动销毁，无内存泄漏。
