UI核心 - UI绘制流程及原理

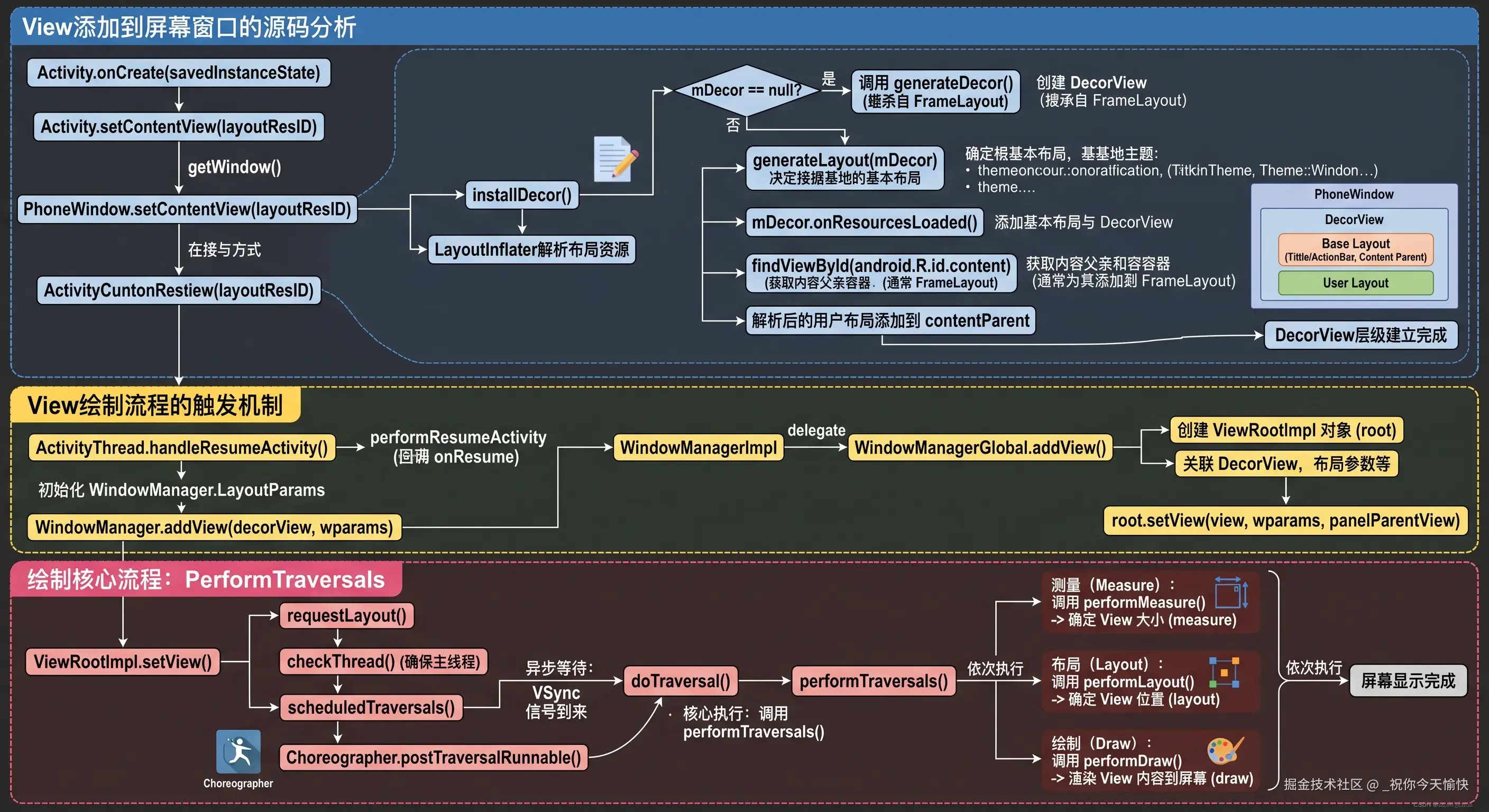

1. View添加到屏幕窗口的源码分析

入口：在Activity的onCreate中调用setContentView传入布局资源ID。接着调用：getWindow().setContentView(layoutResID); 其中 getWindow，返回就 Window 的唯一实现类 PhoneWindow。

java 复制代码

    public void setContentView(@LayoutRes int layoutResID) {
        getWindow().setContentView(layoutResID);
        initWindowDecorActionBar();
    }

PhoneWindow:

java 复制代码

    public void setContentView(int layoutResID) {
        if (mContentParent == null) {
            installDecor();
        } else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
            ...
        }
        ...
    }

java 复制代码

    private void installDecor() {
        if (mDecor == null) {
            mDecor = generateDecor(-1); // return new DecorView
           ...
        } else {
            ...
        }
        if (mContentParent == null) {
            mContentParent = generateLayout(mDecor);
            ...
        }
    }

在 PhoneWindow 的 setContentView 中，会调用 installDecor 里面的方法执行 generateDecor 创建 DecorView。 DecorView继承自FrameLayout，是应用窗口的顶层View容器。然后将 mDecor 传进 generateLayout，该方法根据系统主题属性（如是否有ActionBar、浮动窗口等）确定不同的layoutResource（例如R.layout.screen_simple）。通过 mDecor.onResourcesLoaded(mLayoutInflater, layoutResource); 将得到的布局资源添加到 DecorView 中。然后通过 findViewById 获取 id 为 com.android.internal.R.id.content 的基础布局，一般为 FrameLayout，后面我们的界面就是绘制在这个布局里面的。最终返回这个 contentParent

小结

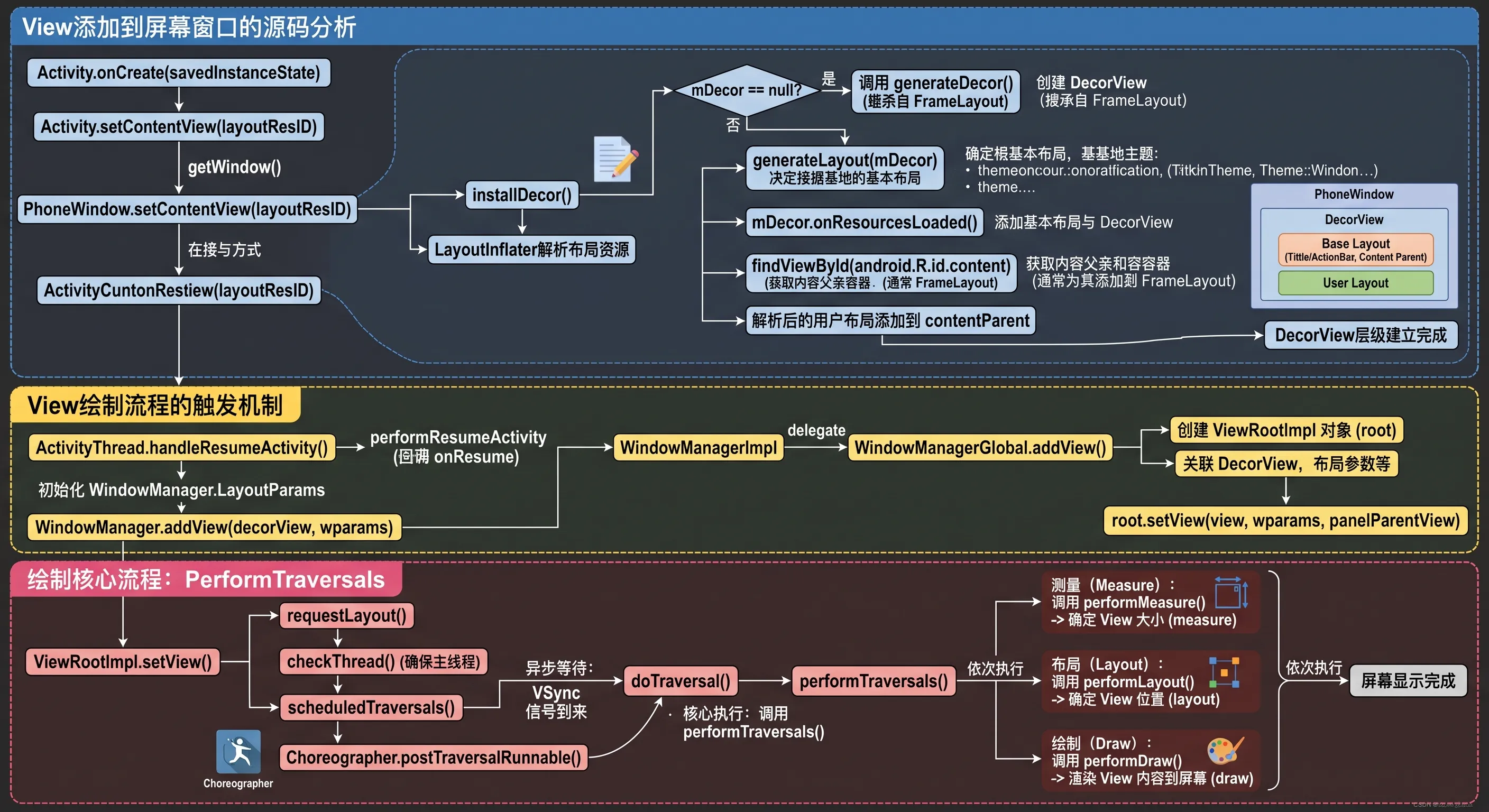

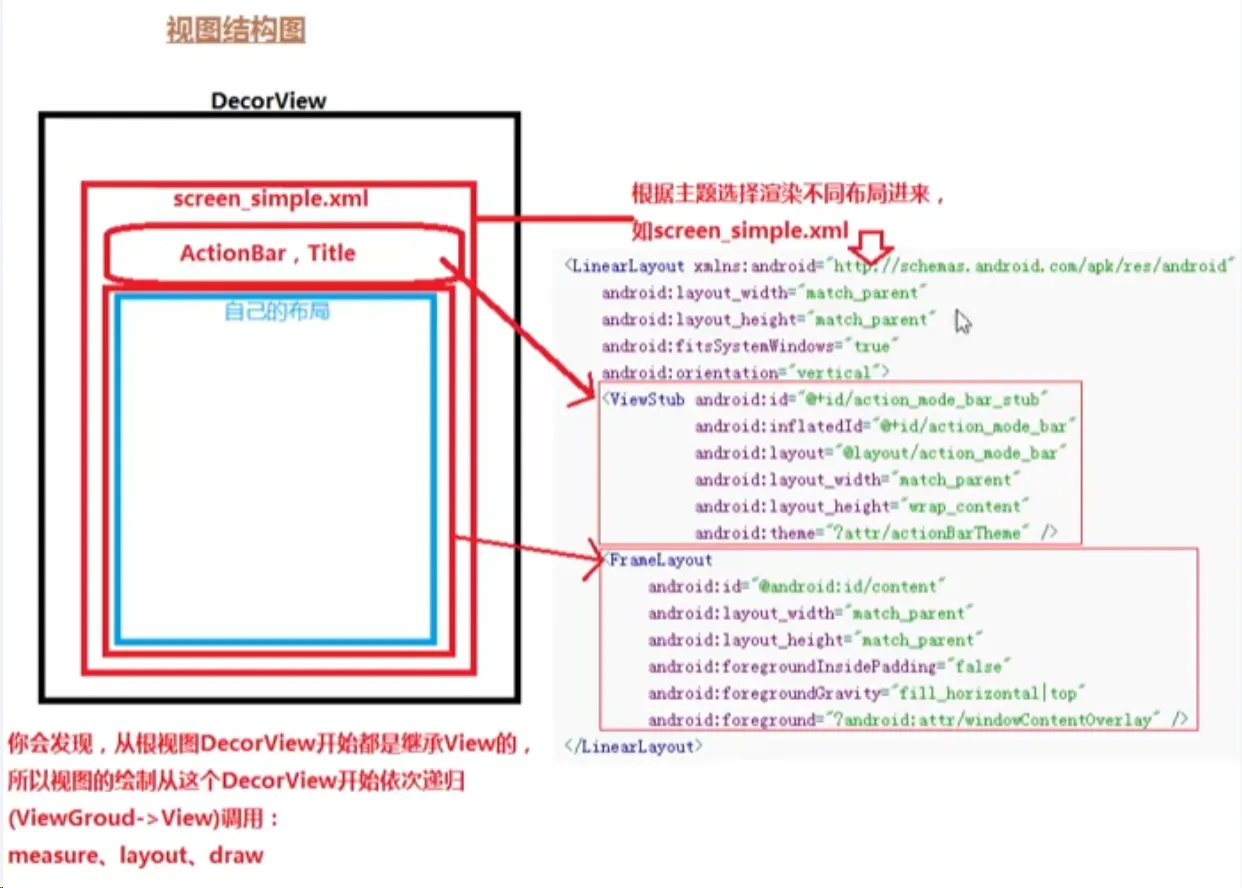

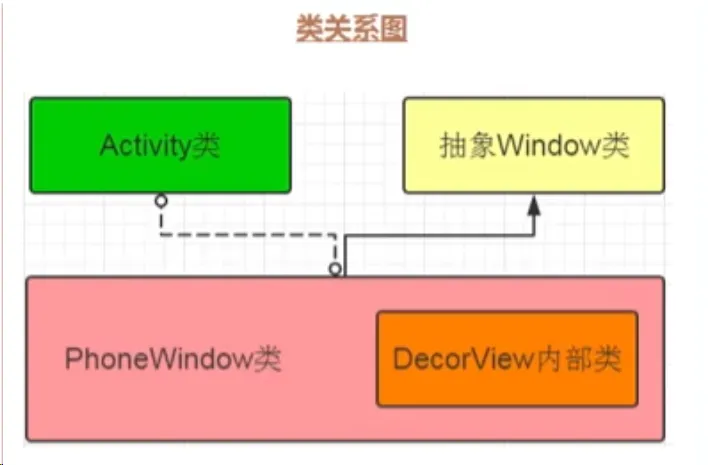

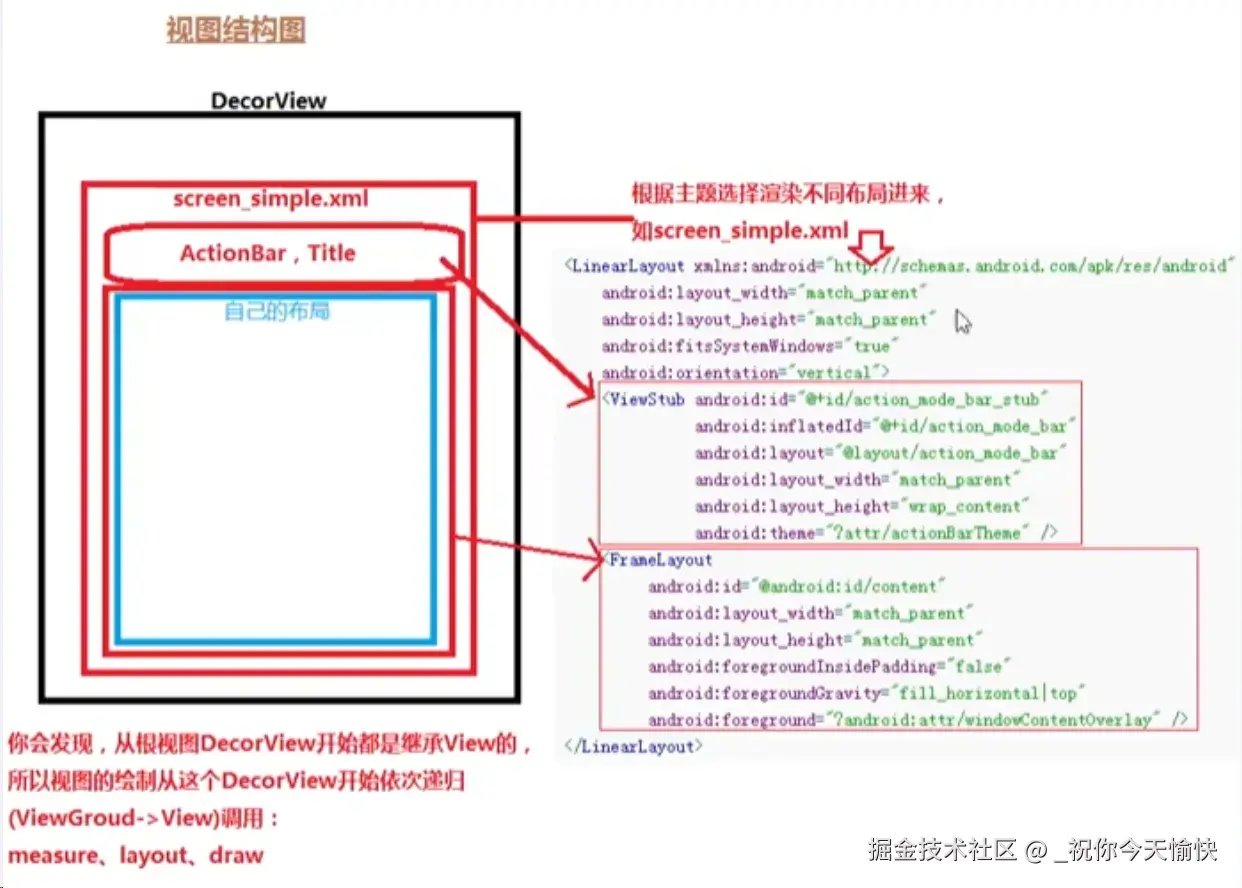

PhoneWindow持有DecorView。DecorView中包含根据主题生成的基础布局（如screen_simple），该基础布局通常包含标题栏（Title/ActionBar）和内容区域（ID为content的FrameLayout）。我们的XML布局最终被添加到这个content容器中。

2. View绘制流程的触发机制

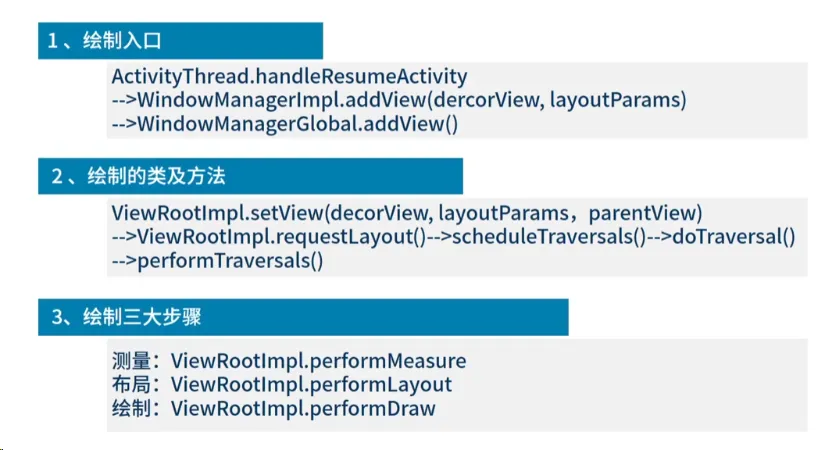

绘制的入口是ActivityThread的handleResumeActivity方法。该方法在执行performResumeActivity（回调onResume）后，初始化WindowManager.LayoutParams，并调用WindowManager的addView方法。

WindowManager 来源：

Activity中的WindowManager接口实现类为WindowManagerImpl。
WindowManagerImpl的addView方法委托给WindowManagerGlobal的addView方法。
WindowManagerGlobal.addView中创建ViewRootImpl对象，并将DecorView、布局参数等与之关联。

关键调用：root.setView(view, wparams, panelParentView)，其中root即为ViewRootImpl实例。

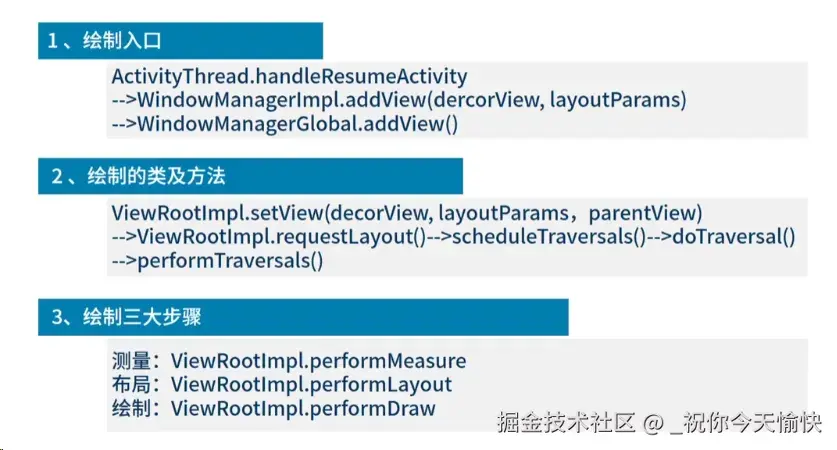

3. 绘制核心流程：PerformTraversals

在ViewRootImpl.setView中调用requestLayout()。该方法首先通过checkThread()确保当前操作在主线程执行，随后调用scheduledTraversals()。 scheduledTraversals()通过Choreographer（编舞者） post一个TraversalRunnable。当VSync信号到来时，TraversalRunnable的run方法被执行，进而调用doTraversal()。 doTraversal()的核心是调用performTraversals()。在此方法中，依次执行UI绘制的三个关键步骤：

测量 (Measure)：调用performMeasure()，确定View的大小。
布局 (Layout)：调用performLayout()，确定View的位置。
绘制 (Draw)：调用performDraw()，将View内容渲染到屏幕上。
