RAG 文档解析（三）：bbox 实战——多栏排版与水印 PDF

系列文章：（一）PDF 三层实战 | （二）PPT/手写笔记 OCR | 源码：GitHub 仓库

前四层我们只关心一件事：文字是什么。

从这一层开始，要关心第二件事：文字在哪里。

每个文字块在页面上都有位置坐标 (x0, y0, x1, y1)------这就是 bbox（bounding box，坐标框） 。有了它，才能解决两个经典难题：

• 多栏排版 ：报纸/杂志风格，extract_text() 会把左栏右栏读串
• 带水印 PDF：半透明水印干扰 OCR，要在像素/对象阶段就拦掉

场景 1：多栏排版 PDF

痛点：文字读串了

看这个双栏页面：

┌────────────────────────────────┐
│ 左栏               右栏         │
│ 苹果是一家科技公司， 橙子富含维生素C，│
│ 总部位于库比蒂诺，   是很多人喜爱的水果，│
│ 由乔布斯创立。      常用于榨汁。   │
└────────────────────────────────┘

用 page.get_text() 提取，拿到的是：

苹果是一家科技公司，橙子富含维生素C，总部位于库比蒂诺，是很多人喜爱的水果，由乔布斯创立。常用于榨汁。

两栏内容完全搅在一起。为什么？因为 PDF 内部存储文字接近"绘制顺序"，不是阅读顺序------它根本不知道"栏"的存在。

人类怎么一眼看出这是两句？因为眼睛在看每行文字的起点位置（x 坐标） ：左栏文字都从一个 x 位置附近开始，右栏是另一个。

程序无法判断语义，只能靠坐标------这就是引入 bbox 的动机。

bbox 从哪来？

PyMuPDF 的 page.get_text("blocks") 返回 7 元组：

(x0, y0, x1, y1, "文字内容", 块编号, 块类型)

• x0, y0 = 左上角；x1, y1 = 右下角
• 块类型：0 = 文字块，1 = 图片块（图片块第 5 位不是文字！）

算法：递归 XY-cut

怎么自动还原阅读顺序？工业界经典算法 XY-cut，三步逻辑：

1. X 切：把块往 y 轴投影，找"横贯整页的空白带" → 上下分段
2. Y 切：在每段内往 x 轴投影，找"纵贯的空白带" → 左右分栏
3. 交替递归：切不动（横竖都无空白带）→ 原子区域，按 (y0, x0) 排序

直观理解：

• 双栏页面：Y 切能在中线附近找到纵向空白带 → 切成左栏、右栏两组
• 跨栏大标题：X 切先把它单独切成"上段"，排在两栏之前
• 一段连续文字：横竖都切不开 → 原子区域，内部按先上后下排序

"找空白带"的本质是区间重叠分组：把块按某轴排序后扫描，下一个块的起点落在当前组区间结束之前 → 同组；否则中间有空白带 → 封组开新组。

代码实现

新建 parsers/pdf_ocr_bbox.py：

"""
第五层 · 场景 1：多栏排版 PDF --- XY-cut 生产级阅读顺序还原
"""
import pymupdf


def group_by_axis(blocks: list, sort_idx: int, end_idx: int, margin: float = 5.0) -> list:
    """
    将块列表按某一轴分组：投影区间重叠的块归为一组
    :param sort_idx: 排序用的坐标下标（y 轴=1 即 y0；x 轴=0 即 x0）
    :param end_idx: 区间结束下标（y 轴=3 即 y1；x 轴=2 即 x1）
    :param margin: 区间腐蚀量（实测修正，见翻车 1）：块 bbox 自带内边距，比实际
                   文字大几个点，相邻块会"虚重叠"；先把区间两头各缩 margin 个点
                   再判重叠，虚重叠消失、真实空隙才露出来
    :return: [[组1的块...], [组2的块...], ...]  组与组之间存在空白带
    """
    # 先排序，再逐块扫描，才能知道"下一个块"是谁
    blocks = sorted(blocks, key=lambda b: b[sort_idx])
    groups = []
    current = [blocks[0]]
    max_end = blocks[0][end_idx]  # 当前组在该轴上到达的最远位置
    for b in blocks[1:]:
        # b 的起点落在当前组区间结束之前（先腐蚀 margin）→ 真实重叠 → 同组
        # 否则中间有空白带 → 封组，开新组
        if b[sort_idx] < max_end - margin:
            current.append(b)
            max_end = max(max_end, b[end_idx])  # 组的区间可能被新块撑大
        else:
            groups.append(current)
            current = [b]
            max_end = b[end_idx]
    groups.append(current)  # 最后一组别忘收尾
    return groups


def xy_cut_order(blocks: list, mode: str = "x", margin: float = 5.0) -> list:
    """
    递归 XY-cut：输入带 bbox 的块列表，输出按阅读顺序排列的块列表
    :param mode: "x"=找横向空白带（上下分段）；"y"=找纵向空白带（左右分栏）
    :param margin: 区间腐蚀量，透传给 group_by_axis
    """
    # 递归出口：没块或只剩一个块 → 不用再切
    if len(blocks) <= 1:
        return blocks

    if mode == "x":
        # X 切：按 y 轴分组（y0 下标 1，y1 下标 3）
        groups = group_by_axis(blocks, sort_idx=1, end_idx=3, margin=margin)
        if len(groups) == 1:
            # 横着切不开 → 换方向，尝试 Y 切（找栏间距）
            return xy_cut_order(blocks, mode="y", margin=margin)
        result = []
        for g in groups:                              # 上段 → 下段
            result.extend(xy_cut_order(g, mode="y", margin=margin))  # 段内继续左右分栏
        return result
    else:
        # Y 切：按 x 轴分组（x0 下标 0，x1 下标 2）
        groups = group_by_axis(blocks, sort_idx=0, end_idx=2, margin=margin)
        if len(groups) == 1:
            # 横竖都切不开 → 原子区域，按 (y0, x0) 排序：先上后下、先左后右
            return sorted(blocks, key=lambda b: (b[1], b[0]))
        result = []
        for g in groups:                              # 左栏 → 右栏
            result.extend(xy_cut_order(g, mode="x", margin=margin))  # 栏内继续上下分段
        return result


def load_pdf_multicolumn(pdf_path: str, page_marker: str = "页") -> str:
    """多栏排版 PDF 专用解析器（XY-cut 阅读顺序还原）"""
    pdf_data = pymupdf.open(pdf_path)
    page_results = []
    for i, page in enumerate(pdf_data):
        raw_blocks = page.get_text("blocks")
        valid_blocks = []
        for b in raw_blocks:
            # type 0=文字块（直接保留）；type 1=图片块（第 5 位不是文字）
            # 图片块统一替换成占位符 [图片]，让它参与排序"占住位置"，
            # 这样图片前后的文字顺序才不会被搞乱
            if b[6] == 0:
                valid_blocks.append(b)
            elif b[6] == 1:
                valid_blocks.append((b[0], b[1], b[2], b[3], "[图片]", b[5], 1))

        ordered = xy_cut_order(valid_blocks, mode="x")  # 从 X 切开始

        # 按排好的顺序取每块的第 5 位（文字），过滤空块，join 起来
        texts = [str(b[4]).strip() for b in ordered if str(b[4]).strip()]
        page_content = f"--- 第 {i + 1} {page_marker} ---\n" + "\n".join(texts)
        page_results.append(page_content)
    return "\n\n".join(page_results)


if __name__ == "__main__":
    result = load_pdf_multicolumn("../test_files/我国省级政府在线政务服务渠道发展水平与地域分异研究_上官莉娜.pdf")
    print(result[:5000])

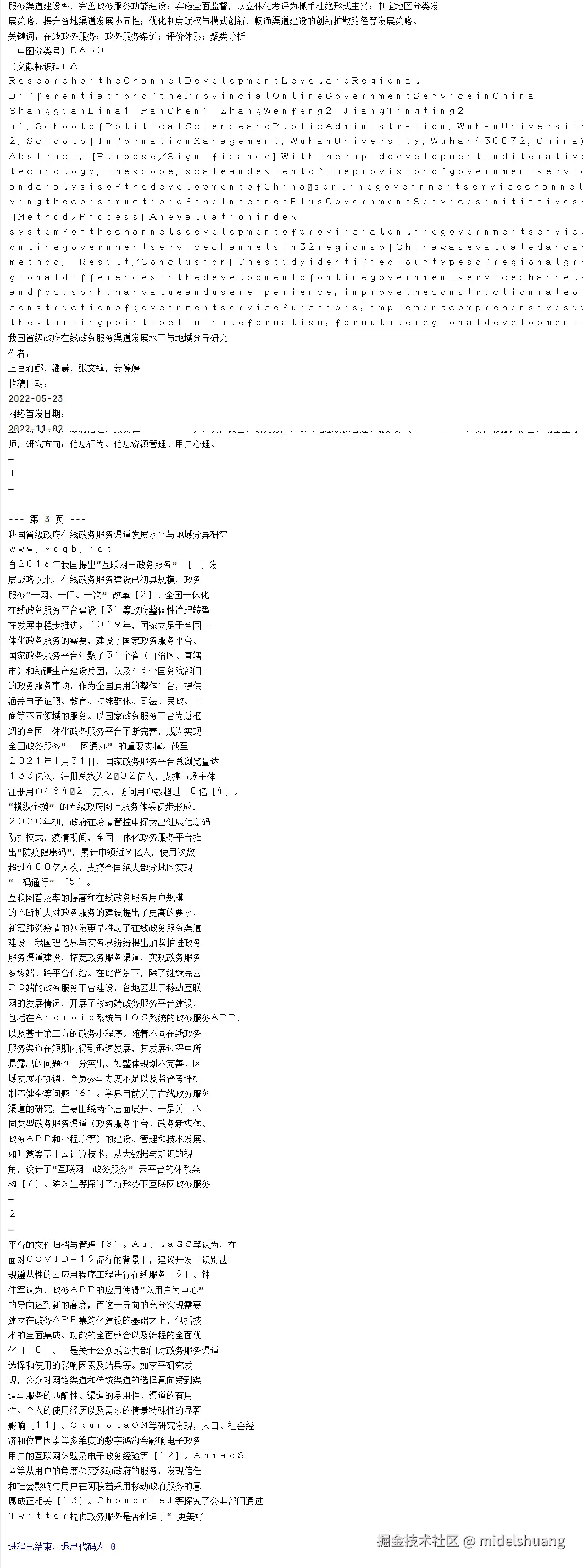

运行结果

三个设计细节

细节	处理	原因
图片块	替换成 [图片] 占位符参与排序	占住位置，图片前后文字顺序才不乱
跨栏大标题	X 切先切成独立"上段"	标题自然排在两栏之前
递归出口	len(blocks) <= 1 直接返回	原子区域无需再切

生产级补充：中部通栏的图/表格，MVP 用"跨栏块置顶"兜底；更严谨的做法是完整递归 XY-cut，能把它放回正确位置。
代码里 margin=5.0 不是拍脑袋加的------块 bbox 有内边距会导致相邻块"虚重叠"，把左右栏焊死；腐蚀量还得卡在"行隙 < margin < 栏隙"之间。这是两次实测踩坑后定下的，详见下方翻车 1 / 翻车 2。

场景 2：带水印 PDF

先分类：水印有两种存在形式

形式	来源	本质	解法
A：矢量水印	Word 插入水印后导出 PDF	页面图层上的对象，有 bbox/字号/颜色	按特征精确过滤 ✅
B：烧死的水印	盖章/水印纸扫描成图片 PDF	和正文熔在同一张图的像素里	图像预处理抹掉 ⚠️

两种情况解法完全不同，所以第一个问题是：怎么判断手里是哪种？

答案还是 bbox 那套：get_text("blocks") 能提取到的都是文字对象；提取不到但看得见的一定在图片里。有文字层 → 路线 A；没文字层（扫描件）→ 路线 B。

路线 A：矢量水印的特征过滤

人类一眼认出水印靠四个特征：颜色浅、字号大、斜 45°、一页重复好几次。程序要把它们变成数字。

get_text("blocks") 拿不到颜色和字号，但 get_text("dict") 可以------它返回更细的 span ，每个 span 带 color（sRGB 整数）和 size（字号）。浅灰色的 sRGB 整数偏大（0x000000 是黑，0xFFFFFF 是白），拆出 RGB 求平均亮度即可量化。

路线 B：烧死水印的像素过滤

扫描件里，正文黑字灰度接近 0，浅色水印灰度接近 200+。二值化（大于阈值→白，小于等于→黑）能让水印"隐形"，再喂 OCR。

代价：灰色页眉、浅红公章等浅色正常内容会被一起抹掉。所以阈值默认 190（只抹"很浅"的），并做成可配置参数。

为什么"先去水印再 OCR"而不是"OCR 完再清洗文本"？

想象 OCR 已经把斜着的水印识别出来了，混在正文行里。这时想用规则删掉它------但 OCR 出的水印文字可能识别错（"机密"变"札宓"），规则还能可靠匹配吗？

错误在流水线中出现得越早、被拦截得越早，处理代价越小。 水印在像素/对象阶段去掉，OCR 连见都没见到它；等 OCR 输出再删文本，面对的是已经识别错的垃圾------删不干净，还会误删正文。（呼应第一篇主旨：Garbage in, garbage out。）

代码实现

新建 parsers/pdf_ocr_sy.py：

"""
第五层 · 场景 2：带水印 PDF --- 双路线去水印
"""
import pymupdf
from rapidocr_onnxruntime import RapidOCR
import numpy as np
import cv2
from collections import Counter


def is_watermark_span(span: dict,
                      repeat_count: int,
                      color_threshold: int = 160,
                      size_threshold: float = 40.0,
                      min_repeat: int = 3) -> bool:
    """
    判断单个 span 是否为水印
    :param repeat_count: 该 span 文本在本页出现的次数（外层统计传入）
    """
    text = span.get("text", "").strip()
    if not text:
        return True  # 空 span 直接丢弃

    # ── 特征①：颜色浅（强特征，单独成立）──
    # color 是 0xRRGGBB，位运算拆通道；亮度=三通道平均，越大越浅
    color = span.get("color", 0)
    r = (color >> 16) & 255
    g = (color >> 8) & 255
    b = color & 255
    brightness = (r + g + b) / 3
    if brightness > color_threshold:  # 黑字 color=0 → 亮度 0，绝不误杀
        return True

    # ── 特征②+③：弱特征必须组合（实测翻车后的修正版）──
    # 中英文混排时 "RAG" 因字体切换总独立成 span、一页出现 5 次，
    # 按"重复即水印"会误杀正文；黑色大标题字号大但也是正文。
    # 所以：超大字号 AND 短文本重复，同时命中才判水印
    is_huge = span.get("size", 0) > size_threshold
    is_repeat = len(text) <= 10 and repeat_count >= min_repeat
    if is_huge and is_repeat:
        return True

    # 进阶扩展：line["dir"] != (1, 0) 说明文字被旋转，
    # 45° 水印的 dir ≈ (0.707, 0.707)，可再加一条旋转判断
    return False


def remove_watermark_by_threshold(img: np.ndarray, threshold: int = 190) -> np.ndarray:
    """灰度二值化：浅色像素（水印）→ 白，深色像素（正文）→ 黑"""
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    # THRESH_BINARY：大于阈值 → 255(白)，小于等于 → 0(黑)
    # 极性搞反会把正文刷成背景------二值化最经典的坑
    _, binary = cv2.threshold(gray, threshold, 255, cv2.THRESH_BINARY)
    return cv2.cvtColor(binary, cv2.COLOR_GRAY2BGR)  # 转回三通道，RapidOCR 才能吃


def extract_text_filter_watermark(page) -> str:
    """有文字层的页面：get_text("dict") → 过滤水印 span → 拼接正文"""
    data = page.get_text("dict")

    # 第一遍：收集所有 span，统计每个文本在本页出现的次数
    # （特征③依赖全局统计，必须先收集再判断，不能边遍历边过滤）
    all_spans = []
    for block in data["blocks"]:
        if block.get("type") != 0:  # 只看文字块
            continue
        for line in block.get("lines", []):
            for span in line.get("spans", []):
                all_spans.append(span)
    counter = Counter(s["text"].strip() for s in all_spans if s["text"].strip())

    # 第二遍：按原始顺序过滤水印 span，拼接正文
    lines_text = []
    for block in data["blocks"]:
        if block.get("type") != 0:
            continue
        for line in block.get("lines", []):
            parts = [s["text"] for s in line.get("spans", [])
                     if not is_watermark_span(s, counter.get(s["text"].strip(), 0))]
            if parts:
                lines_text.append("".join(parts))
    return "\n".join(lines_text)


def load_pdf_watermark(pdf_path: str,
                       text_threshold: int = 500,
                       gray_threshold: int = 190,
                       render_zoom: float = 2.0) -> str:
    """
    带水印 PDF 专用解析器（双路线）
    :param gray_threshold: 路线 B 二值化阈值（只抹浅色水印）
    :param render_zoom: 路线 B 渲染放大倍数（2.0 = 144 DPI）
    """
    pdf_data = pymupdf.open(pdf_path)
    ocr = RapidOCR()
    page_results = []
    for i, page in enumerate(pdf_data):
        text = page.get_text()
        if len(text) > text_threshold:
            # 路线 A：有文字层 → span 特征过滤，精确无损
            page_content = extract_text_filter_watermark(page)
        else:
            # 路线 B：扫描件 → 渲染 → 二值化抹水印 → OCR
            pix = page.get_pixmap(matrix=pymupdf.Matrix(render_zoom, render_zoom))
            img = np.frombuffer(pix.samples, dtype=np.uint8).reshape(pix.h, pix.w, pix.n)
            img = remove_watermark_by_threshold(img, gray_threshold)
            result, _ = ocr(img)
            ocr_lines = []
            if result:
                for line in result:
                    item = line[1]
                    ocr_lines.append(item[0] if isinstance(item, tuple) else str(item))
            page_content = "\n".join(ocr_lines)
        page_results.append(f"--- 第 {i + 1} 页 ---\n{page_content}")
    return "\n\n".join(page_results)


if __name__ == "__main__":
    # 路线 A：Word → 设计 → 水印 → 自定义水印"机密" → 导出 PDF
    # result = load_pdf_watermark("../test_files/RAG-水印.pdf")
    # 路线 B：把带水印的纸打印出来再扫描，或输出成图片版 PDF
    result = load_pdf_watermark("../test_files/烧死的水印.pdf", gray_threshold=190)
    print("路线B:", result[:1000])

运行结果

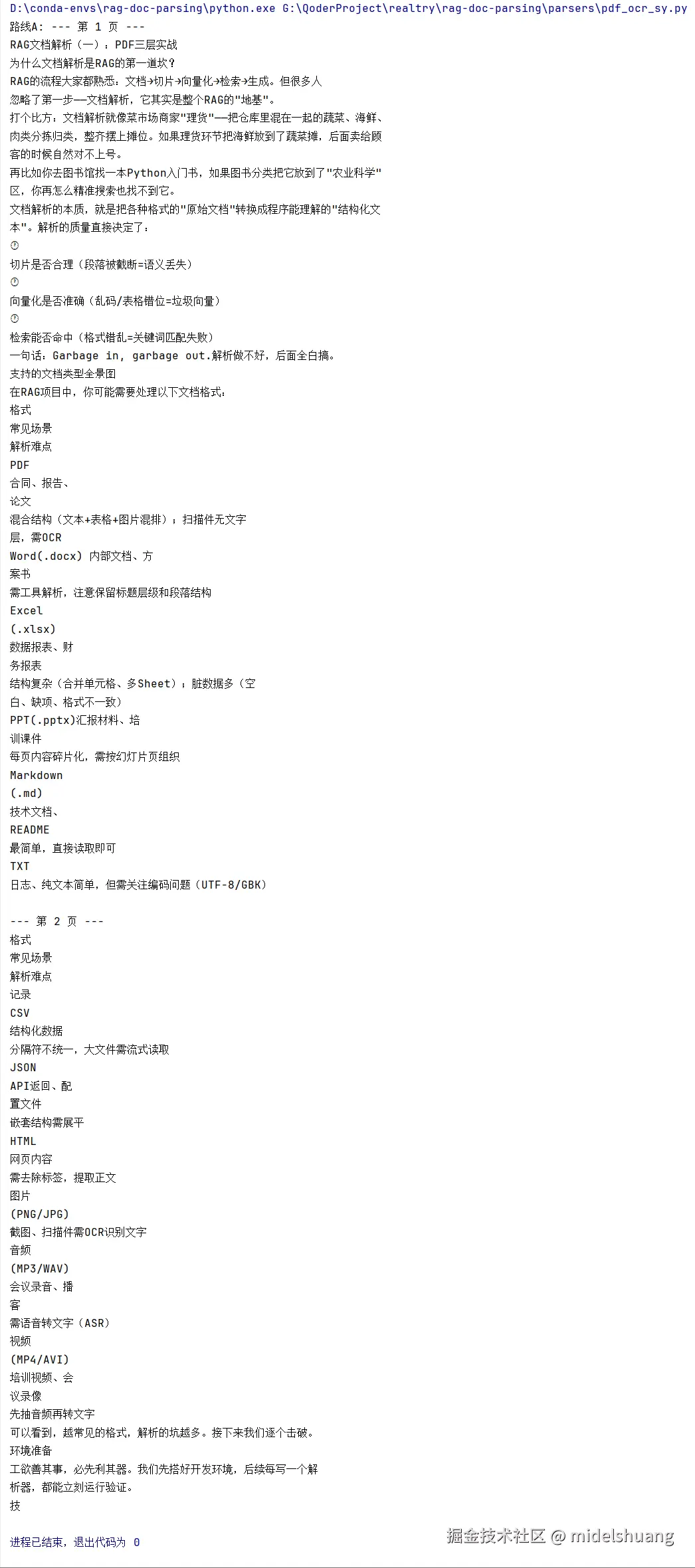

线路A

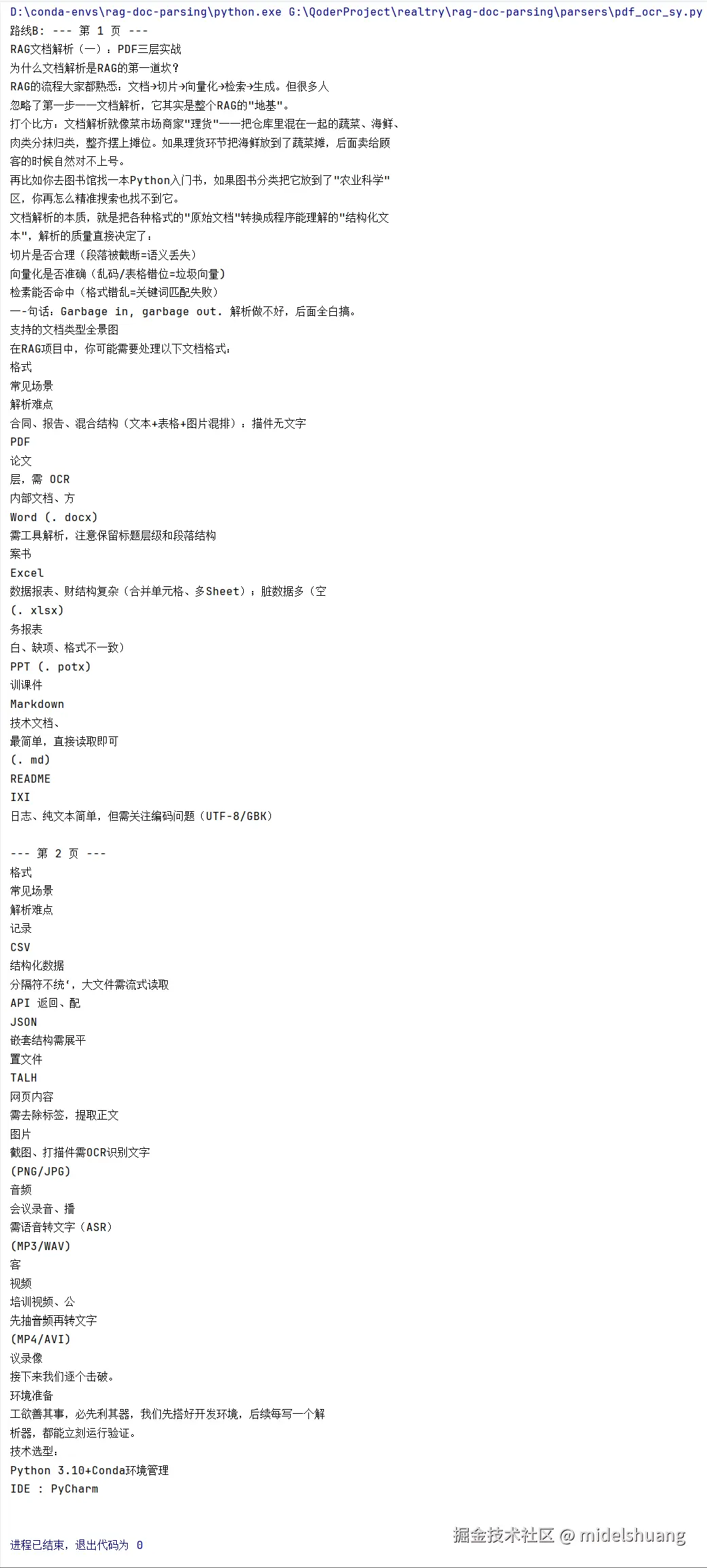

线路B

实测翻车记录（本文最值钱的部分）

翻车 1：XY-cut 把左右栏"焊死"了------区间腐蚀救场

单栏论文跑通后，换一篇真正的双栏论文《我国省级政府在线政务服务渠道发展水平与地域分异研究》验证，第 3 页翻车------左右栏文字交错输出，一行"左栏半句"接一行"右栏半句"。

做控制实验（打印第 3 页全部 87 个块的坐标），真凶有两个，都指向同一件事：pymupdf 的块 bbox 自带内边距，比实际文字大几个点，导致相邻块"虚重叠" 。

#	发现	后果
1	页头 URL 块 y=47,67、正文首行 y0=64，"重叠"仅 3pt（假的）	X 切找不到横贯整页的空白带 → 切不出上下段
2	左栏止于 x1=287、右栏始于 x0=308，真实栏间隙 21pt；URL 块 x=273,322 一头扎进间隙	Y 切时 URL 块和左右栏都重叠 → 左右栏并进同一组 → 整页退化成按 (y0,x0) 排序 → 交错

修复：区间腐蚀（margin erosion）。 分组前把每块区间两头各缩 margin=5pt，重叠判断从 b[sort_idx] < max_end 改成 b[sort_idx] < max_end - margin。3pt 的虚重叠被腐蚀掉，21pt 的真实栏间隙毫发无损。

验证项	结果
政务服务论文第 3 页（此前交错）	✅ 左栏从"自２０１６年..."连续读到"...参考借鉴。"，右栏整体在后，顺序完全正确
单栏论文（回归测试）	✅ 与修复前一致，无损

顺带纠正一个误判： 之前以为跑通的那篇论文是双栏，实测它正文块横贯整页（x1≈531，页宽 595），右上角只是页眉小字------其实是单栏。单栏页 X 切、Y 切都切不开，退化成按 (y0,x0) 排序，XY-cut 天然兼容单栏、不会切坏。所以它的"回归"验证的是"单栏不被切坏"，真正考验分栏能力的是双栏的政务服务论文。

翻车 2：三栏却变成"横着读"------margin 的隐含前提

两栏搞定，那三栏呢？报纸、学术海报、部分年报都是三栏。先说结论：group_by_axis 是"按区间重叠分组"、不是二分，Y 切切出几组就递归处理几组，双栏只是"组数=2"的特例，理论上三栏、四栏都不用改代码。

实测却翻车了。 用 pymupdf 造一个三栏测试 PDF（通栏标题 + 三栏各 8 行，每行带"【N栏-NN】"编号），第一次行距设了 22pt，输出变成"横向逐行读"：【1栏-01】【2栏-01】【3栏-01】【1栏-02】......

打印块坐标做控制实验：造的 PDF 块 bbox 紧凑、没有虚重叠，行隙 10pt 大于腐蚀量 5pt → X 切把每一行都切成"横贯整页的横带"，每个横带内再左右排序 → 变成表格式横读。

修正： 按真实文档比例重造（行距 14pt → 行隙约 4pt；栏隙 35pt）→ PASS ✅。输出顺序：标题 → 1 栏 18 行 → 2 栏 18 行 → 3 栏 1~8 行。

这次翻车暴露了 margin 腐蚀的隐含前提，正好和翻车 1 的"5 是实测平衡点"闭环：

行隙 < margin < 栏隙

• 真实文档天然满足：行块 bbox 带内边距 → 行间虚重叠约 8pt（腐蚀后切不开行）；栏隙 15~30pt（腐蚀后切得开栏）。
• 程序生成的 PDF 可能违反：bbox 紧凑、行距偏大 → 行隙超过 margin，行被当成"段"切开。

为什么 margin 不调大到 10，把页脚页码也切出去？ 实测同栏相邻行的虚重叠有 7~8pt)"和"跨区虚重叠(3pt)"之间------5 是实测平衡点。（遗留小瑕疵：页脚页码与左栏末行虚重叠 8pt，超过腐蚀量，会贴在左栏末尾，对 RAG 切片无害，进阶可用"页脚检测"处理。）
结论：XY-cut 能处理任意栏数，但用之前要先确认文档满足 行隙 < margin < 栏隙------这是排版特征，不是代码能自动兜底的。

翻车 3：去了水印，识别反而变差了？

路线 B 第一版跑完：水印确实没了，但正文一堆形近字错误，甚至整行丢失：

原文	OCR 识别结果	错误类型
第一步------文档解析	第-步一-文精解析	"一"→"-"；"档"→"精"
打个比方	打个比力	"方"→"力"
混在一起	坚混作一起	"在"→"坚"、"一"→"作"
蔬菜	藏菜	"蔬"→"藏"
RAG 的流程大家都熟悉：文档 → 切片 → ...	（整行丢失）	疑似与行内"→"有关

三个嫌疑：二值化副作用、渲染分辨率不足、特殊符号难识别。

对照实验：把 DPI 从 72 提到 144（render_zoom=2.0），其他不动：

对比项	72 DPI（改前）	zoom=2.0（改后）
含"→"的那一行	整行丢失	✅ 完整识别（含箭头）
第一步------文档解析	第-步一-文精解析	✅ 基本正确
打个比方	打个比力	✅ 正确
混在一起的蔬菜	坚混作一起的藏菜	✅ 正确
表格页（全景图表）	基本没识别出来	✅ 行列内容都出来了
仍存在的错误	------	"分拣"→"分抹"、"检索"→"检素" 等少量形近字

结论：渲染分辨率才是主因，二值化的副作用比预想小得多。 6 处错误修好 5 处，连丢失的整行和整个表格都找回来了。剩余形近字错误是 OCR 引擎本身的水平，属于正常损耗。

排查顺序的经验：先提 DPI 做对照，再怀疑预处理------别一上来就怪二值化。

翻车 4：正文里的 "RAG" 被当水印误杀了

路线 A 第一版跑完："机密"出现 0 次，差点宣布过滤成功。做控制实验（直接 get_text 看原始数据）后真相大白：

发现 1："机密"根本不在文字层！ Word 的艺术字水印导出 PDF 后是矢量图形 而不是文字对象，get_text 从来就看不见它。"机密=0"不是被过滤了，是本来就没有。

推论：对有文字层的 PDF，Word 原生水印不会污染文本输出；路线 A 防的是"文字型水印"（少数工具生成）；图形水印只有走 OCR（路线 B）时才会被渲染进图里，靠二值化抹掉。

发现 2：标题"RAG文档解析"变成了"文档解析"，正文 5 处 RAG 全消失。 颜色分析排除误杀（所有文字都是纯黑 0x0）。真凶是特征③"重复出现"：中英文混排时字体切换导致 "RAG" 总是独立成 span、一页出现 3+ 次 → 被当成重复水印误杀。同理被误杀的还有"→""="和项目符号。

修正：弱特征不能一票否决，必须组合。

旧规则：命中 ①浅色 / ②超大字号 / ③重复出现 任一个 → 判水印
新规则：①浅色是强特征，单独成立；
        ②和③是弱特征，必须同时命中（超大字号 AND 短文本重复）才判水印

修正后实测：RAG 恢复（7 次），"→""="全部找回，"机密"仍为 0。

过滤规则要同时防两种错误： 假阴性 （该删的没删）------先确认目标在原始数据里真的存在，再谈"删除成功"； 假阳性（不该删的删了）------拿原文逐词对照，尤其盯紧高频短词和小符号。

小结

场景	核心思路	关键函数
多栏排版	递归 XY-cut + 区间腐蚀还原阅读顺序	xy_cut_order() / group_by_axis()
矢量水印	span 特征过滤（浅色=强特征）	is_watermark_span()
烧死水印	二值化抹浅色像素 + 高 DPI 渲染 + OCR	remove_watermark_by_threshold()

本篇核心经验：

1. bbox 是布局理解的地基：程序不懂语义，只懂坐标
2. 块 bbox 有内边距，相邻块会"虚重叠" ：分组前要区间腐蚀，腐蚀量卡在"行隙 < margin < 栏隙"之间
3. 算法的隐含前提要主动验证：XY-cut 换到三栏、或程序生成的 PDF，前提就可能被打破
4. 错误拦截越早代价越小：水印要在进 OCR 之前拦掉
5. 强特征单独成立，弱特征必须组合：否则误杀正文
6. 先对照实验再下结论：DPI 才是识别率主因，不是二值化
7. 宣称"成功"前先做控制实验：确认目标真的存在过

---

下一篇预告： 第六层------特殊表格/文书：发票票据的二维码解码与关键字段定位、合同签名公章处理。源码持续更新：GitHub 仓库
