做非标机械、结构设计的同行，应该都有过这种无力感：
自己建模检查过一遍，尺寸、装配看起来都没问题，图纸一发加工厂，回来一堆问题：
内R太小铣不出来、薄壁容易震刀、拔模不足无法脱模、槽太深刀具够不到、零件壁厚不均导致变形......
很多设计缺陷不是建模错了，是DFM可制造性没审到位。
非标设备零件多、结构杂、改图频繁，完全靠人工肉眼逐一检查，非常容易漏细节。等到加工反馈再改模型、重出工程图，一来一回浪费大量时间。
传统设计师自查的痛点
-
每次打开大型装配体，UG/SW加载慢、电脑卡顿，不想反复重审
-
DFM检查极度依赖个人经验，新人容易漏判、老手容易疲劳失误
-
只看尺寸，忽略工艺可行性，导致图纸好看、难做、成本高
-
跨部门沟通麻烦，模型大、传图慢，问题无法直观标注留存
推荐一套轻量化设计自查方案（适合非标结构工程师）
最近一直在用一款网页端3D审图工具-3D阅阅，非常适合设计定稿后、出图前快速预审，不用打开重型CAD，上传STEP/IGS即可完成全套自检。

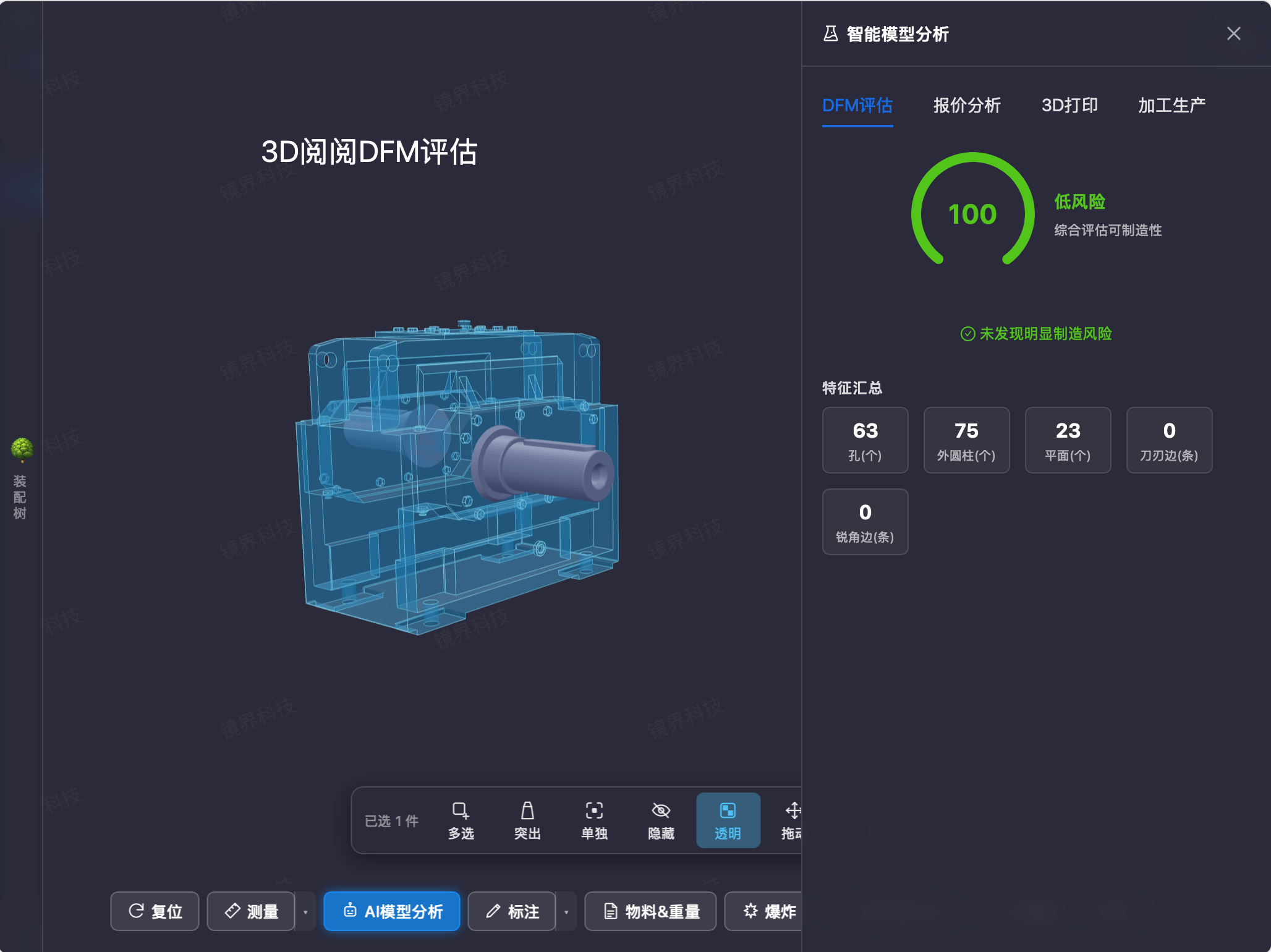

1、全自动DFM可制造性检测（最实用）
自动扫描模型加工风险：过小内圆角、深窄型腔、薄壁细特征、无拔模区域、倒扣结构等。

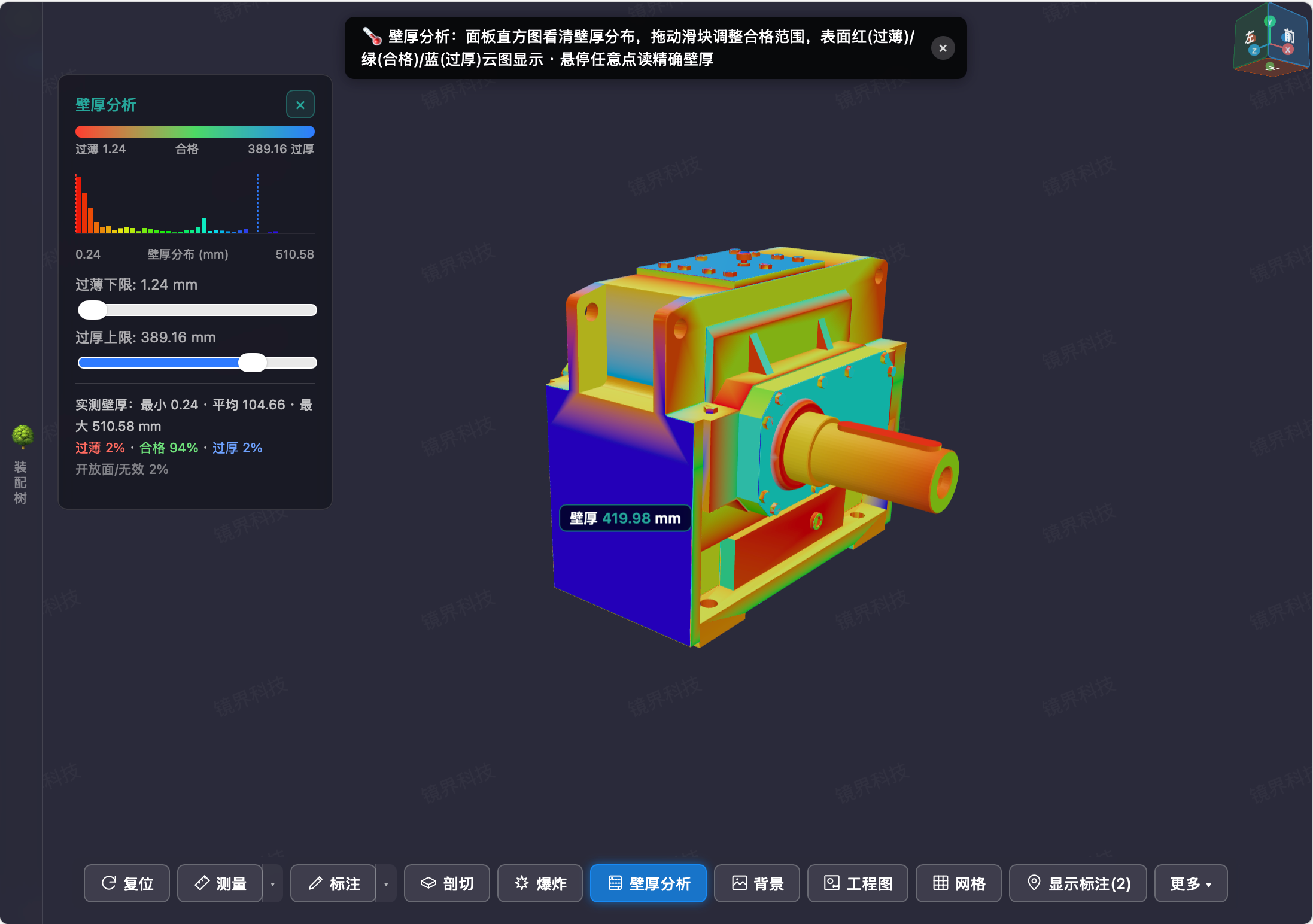

2、壁厚分析，杜绝后期变形、开裂
一键生成壁厚云图，快速查看零件厚薄差异，避免局部过薄震刀、局部过厚应力变形，特别适合板材、壳体、异形结构件自查。

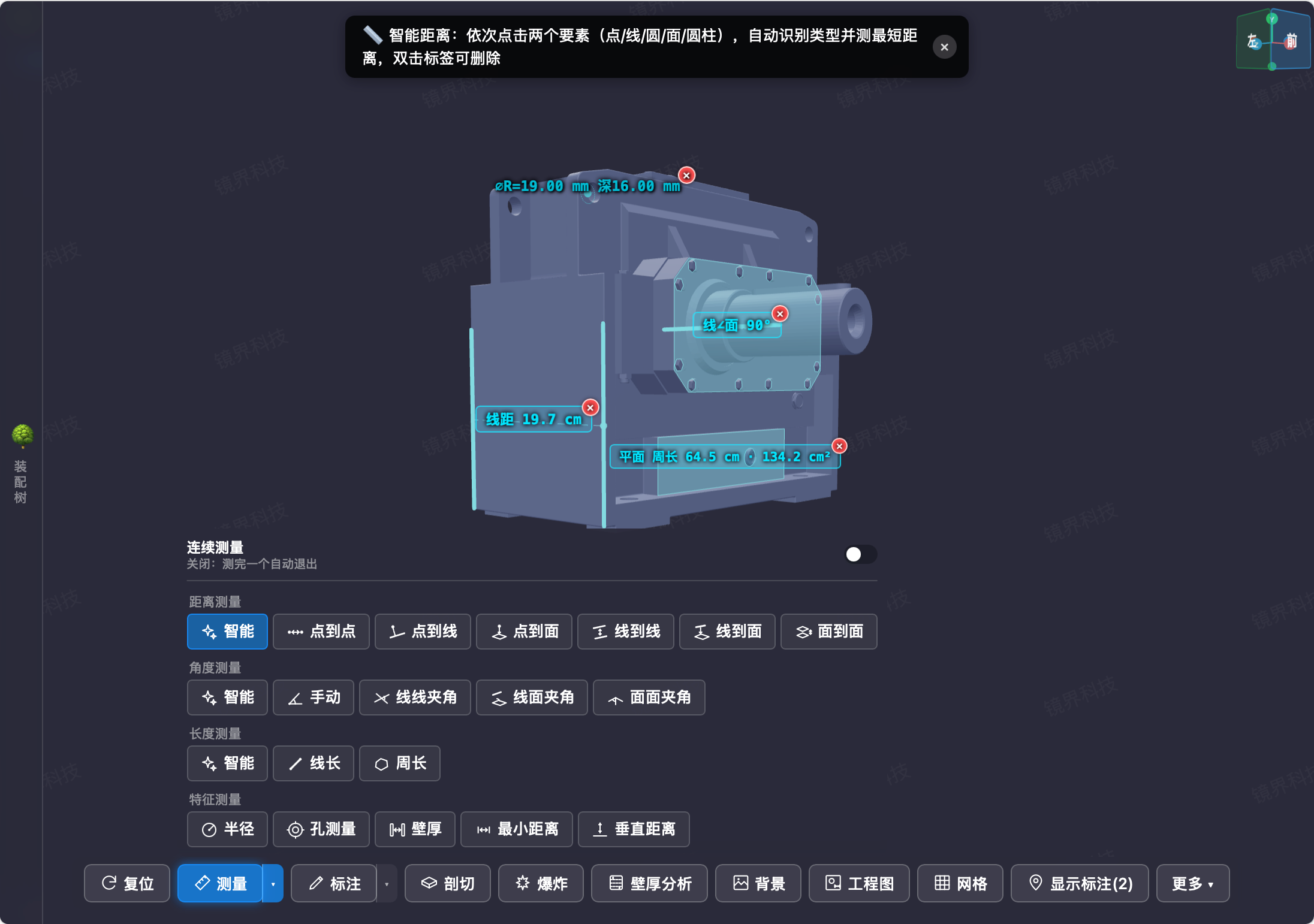

3、精准三维测量+剖切查看
内部腔体、筋位、隐藏结构直接剖切查看，尺寸、间距、角度、圆弧随时校核，不用反复编辑模型查看。

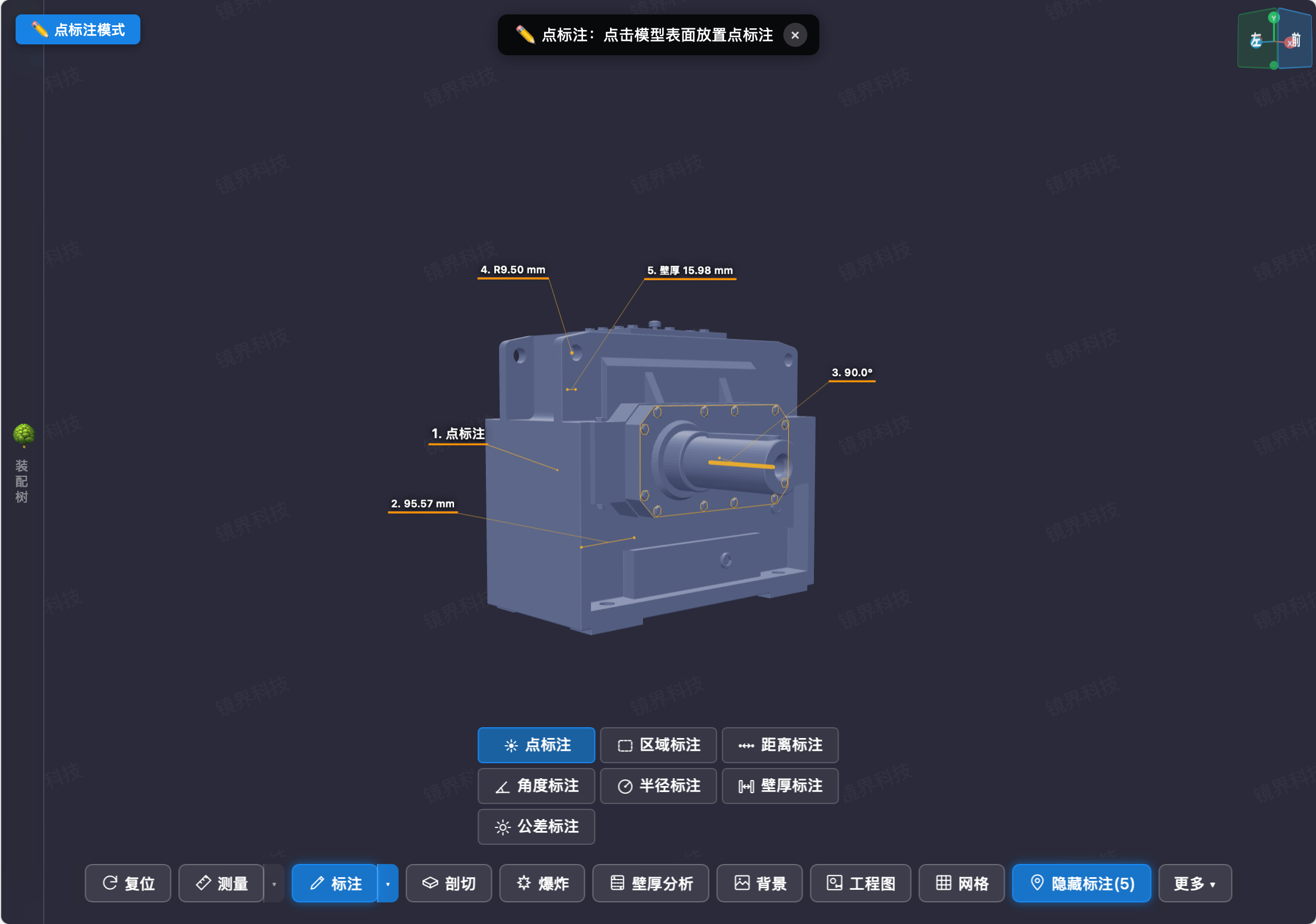

4、3D模型批注，解决沟通扯皮
哪里工艺不合理、哪里需要改结构，直接在模型上标注，发给车间、外协一目了然，不用反复截图、解释、对账。

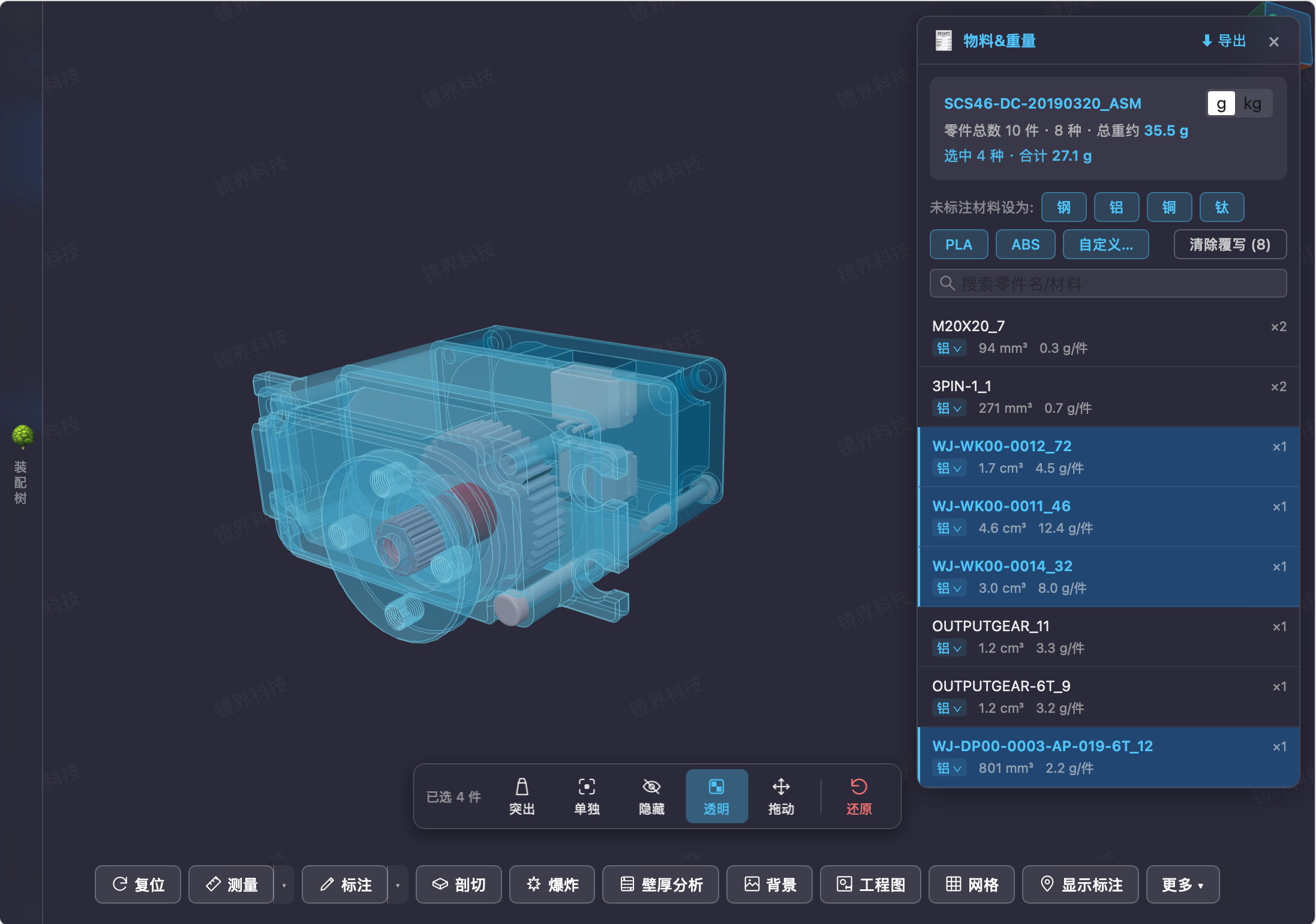

5、快速测算重量体积
非标设备经常需要预估重量、核算材料成本，工具可以自动计算，省去手动测算的麻烦。

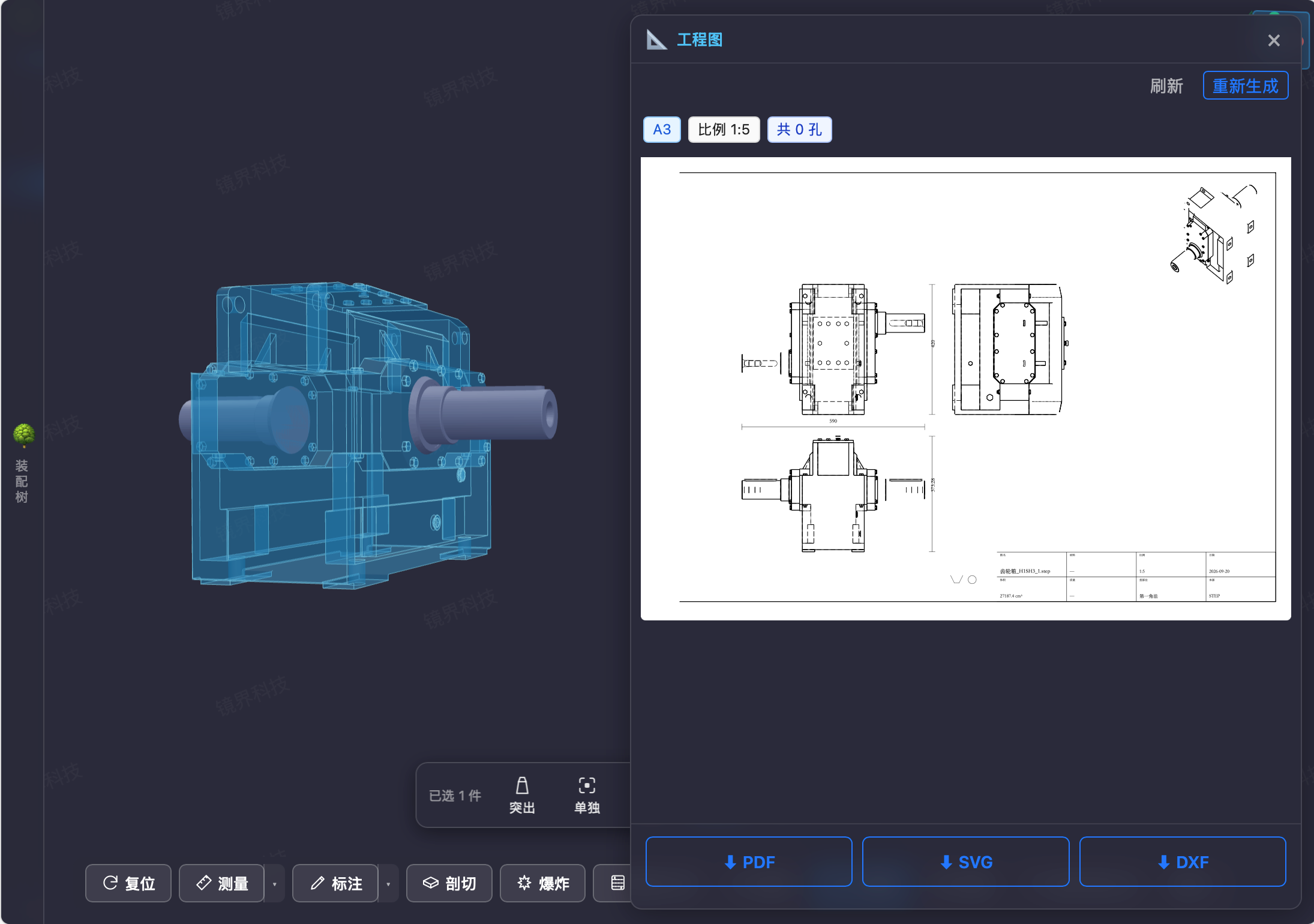

6、一键生成工程图初稿
结构定稿后可快速输出标准三视图PDF/DWG，用于内部核对、工艺沟通、初稿归档，省去手动投图时间。
适合非标设计师的真实价值
它不是用来建模的，而是用来查漏、自检、避坑、提效。
建模靠SW/UG，预审、DFM检查、尺寸复核、沟通出图可以完全轻量化完成。
尤其适合：
✅ 非标设备结构自查
✅ 复杂零件加工风险排查
✅ 新旧版本模型快速复核
✅ 跨部门、外协技术对接
结语
很多设计返工，不是能力问题，是缺少一道标准化前置检查。
用轻量化工具做一遍DFM预审，能解决80%的加工返工、沟通误差、改图反复问题，非常适合非标结构工程师日常使用。
注：工具分析仅作设计辅助参考，正式工艺评审仍需结合实际加工条件确认。
