USB保护芯片测试记录模板
过压保护 OVP 8款·过流限流 OCP 6款
每款芯片安排两页、共三组测试照片：第1组与IC资料同页，第2组和第3组位于新增页左右两侧。所有方框均为可编辑PowerPoint形状。

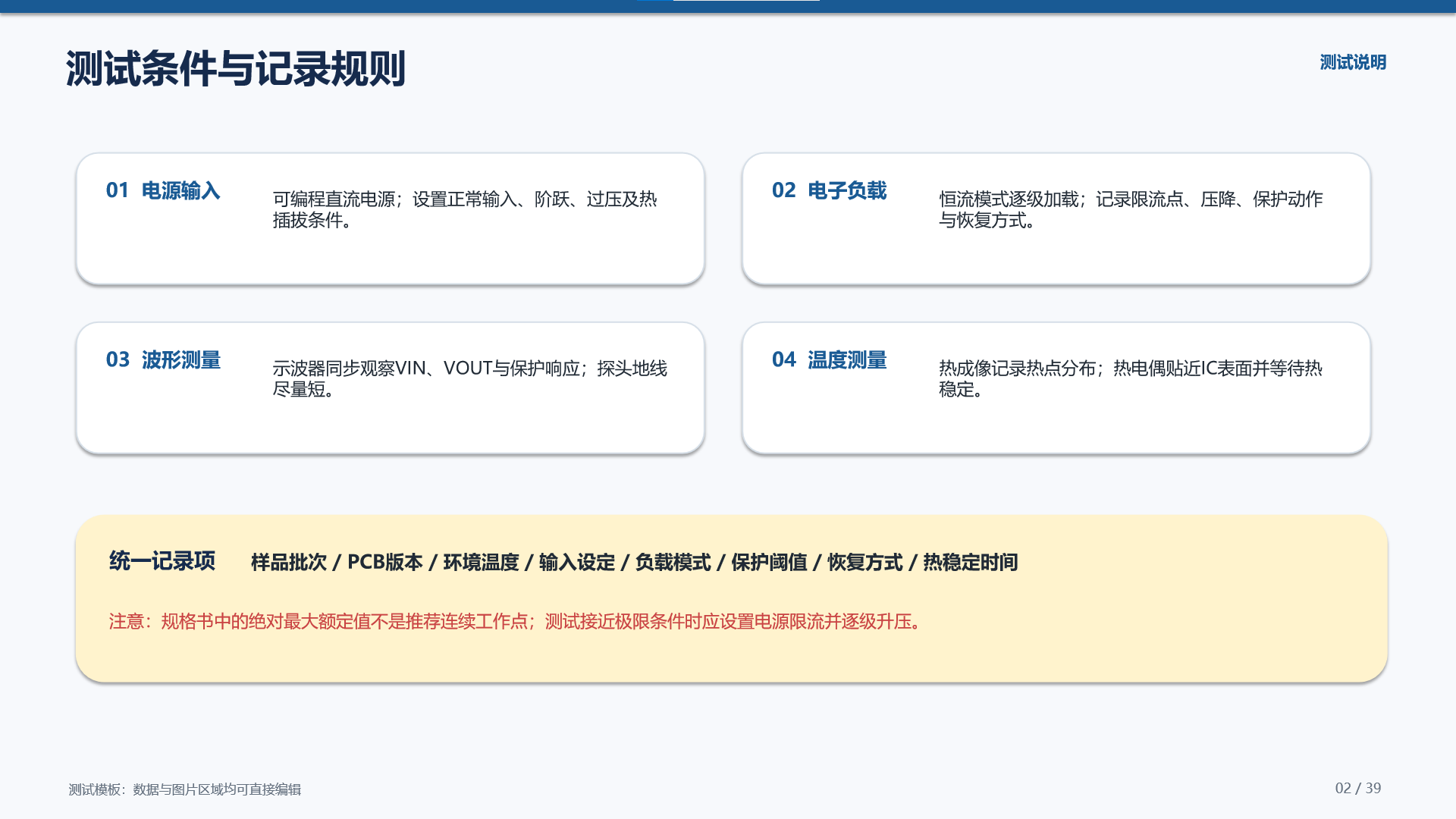

测试条件与记录规则
01 电源输入
可编程直流电源；设置正常输入、阶跃、过压及热插拔条件。
02 电子负载
恒流模式逐级加载；记录限流点、压降、保护动作与恢复方式。
03 波形测量
示波器同步观察VIN、VOUT与保护响应；探头地线尽量短。
04 温度测量
热成像记录热点分布；热电偶贴近IC表面并等待热稳定。
统一记录项 样品批次 / PCB版本 / 环境温度 / 输入设定 / 负载模式 / 保护阈值 / 恢复方式 / 热稳定时间
注意：规格书中的绝对最大额定值不是推荐连续工作点；测试接近极限条件时应设置电源限流并逐级升压。
PART 01
USB过压保护芯片测试
PW2609A / PW1600 / PW2606 / PW2605 / PW1515 / PW2605Z / PW2605R / PW2601
每颗芯片两页·共3组测试·每组含4项电气照片与2项温度照片

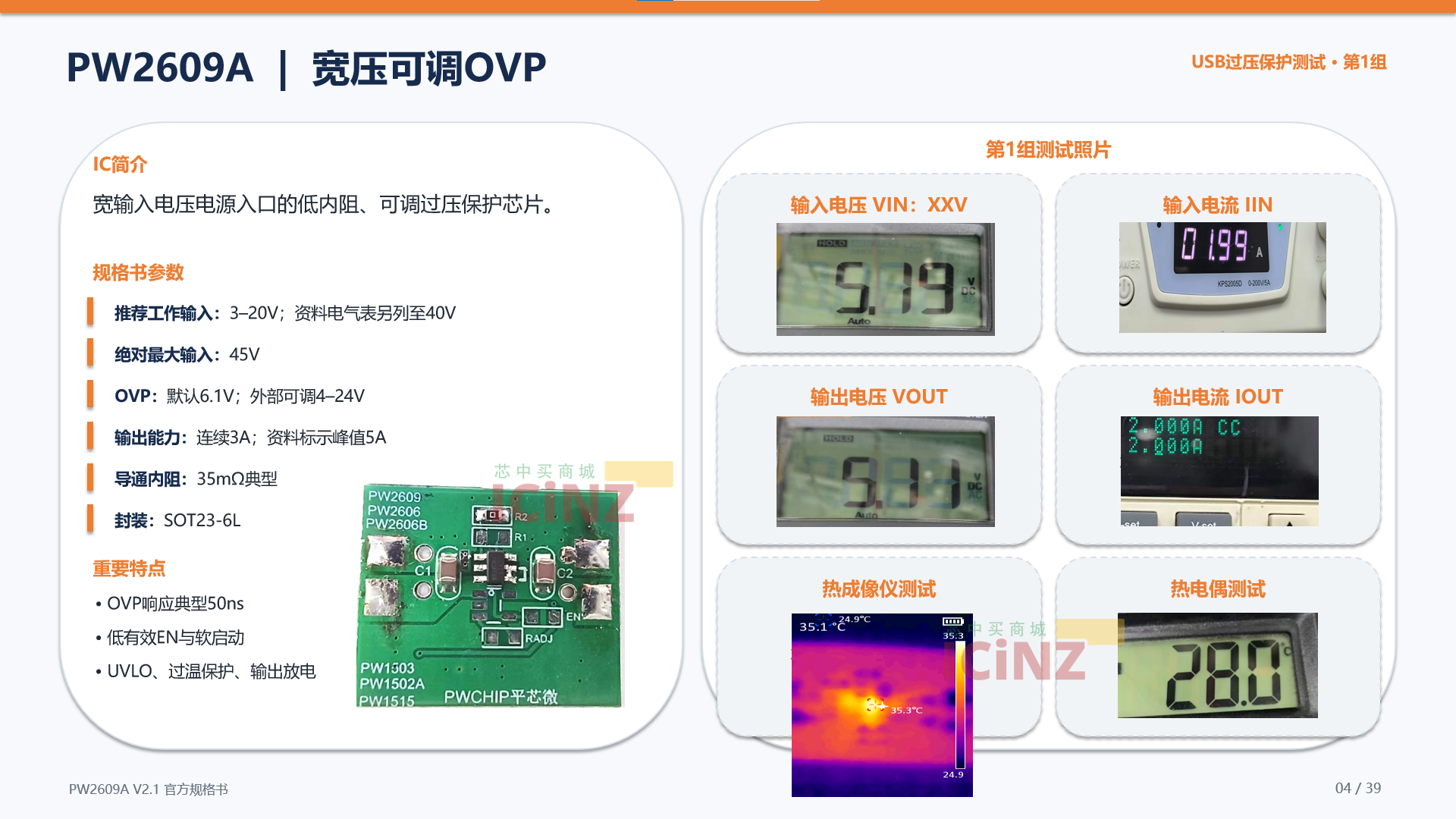

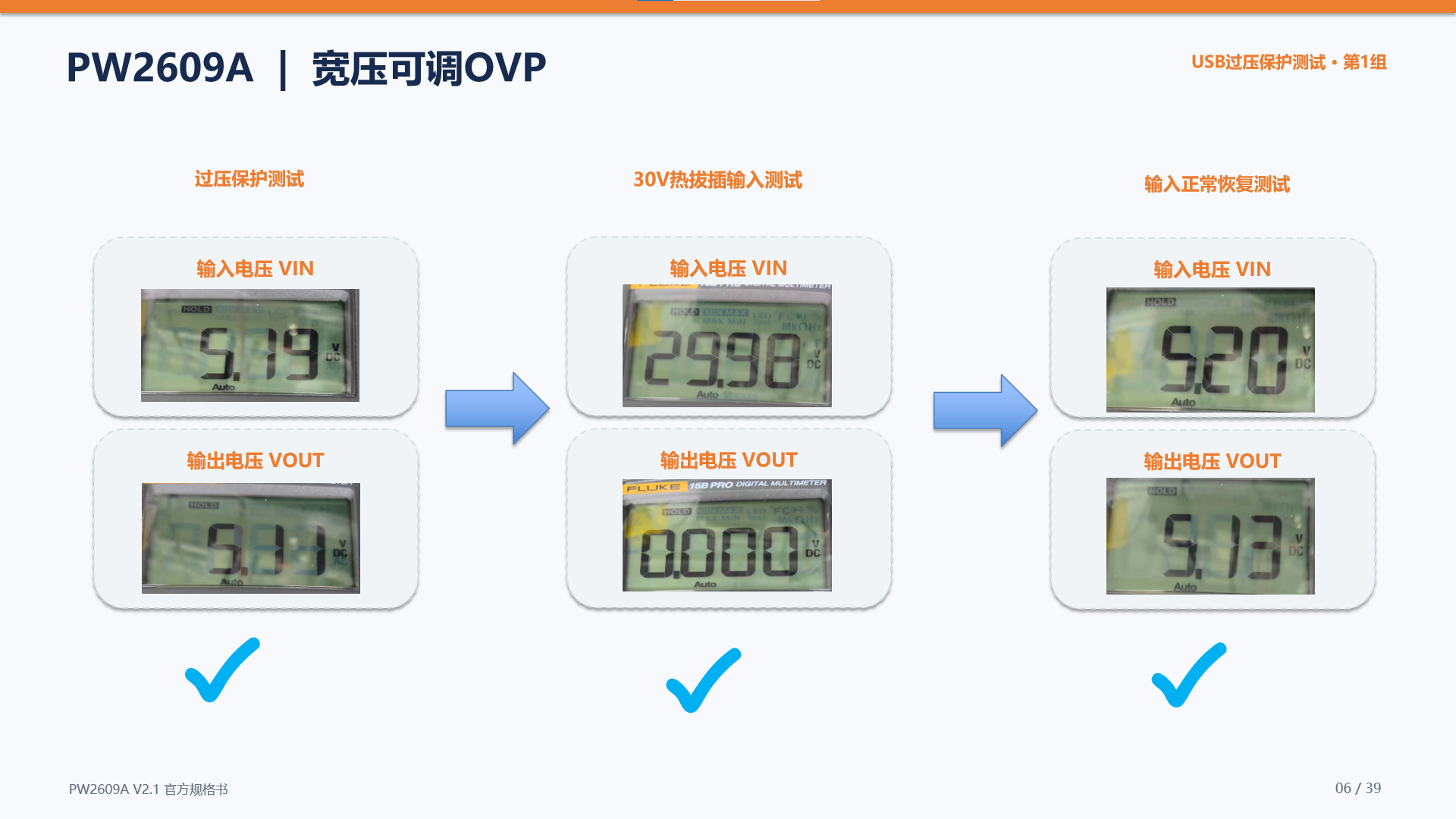

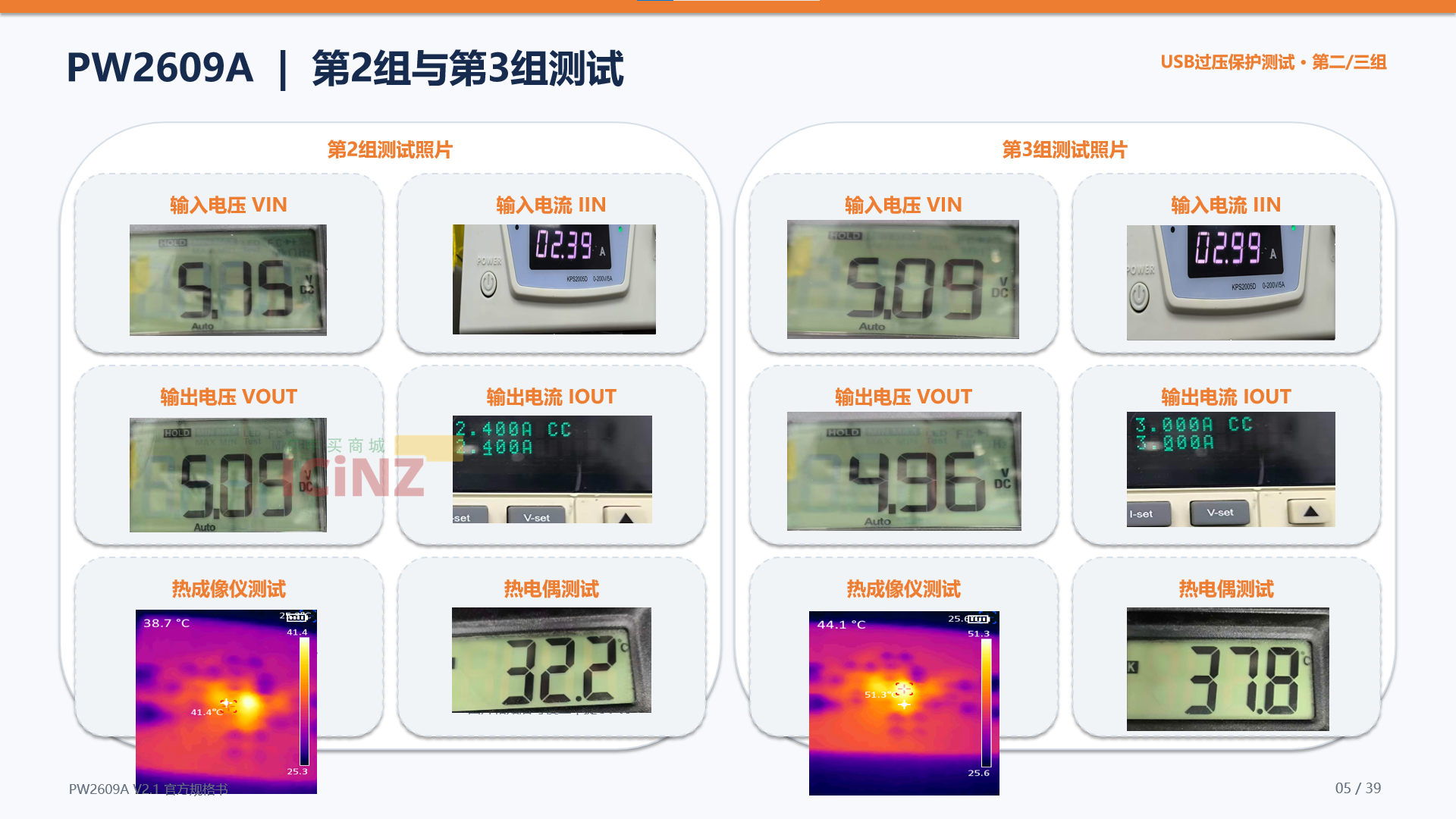

PW2609A | 宽压可调OVP
IC简介
宽输入电压电源入口的低内阻、可调过压保护芯片。
规格书参数
推荐工作输入：3--20V；资料电气表另列至40V
绝对最大输入：45V
OVP：默认6.1V；外部可调4--24V
输出能力：连续3A；资料标示峰值5A
导通内阻：35mΩ典型
封装：SOT23-6L
重要特点
• OVP响应典型50ns
• 低有效EN与软启动
• UVLO、过温保护、输出放电

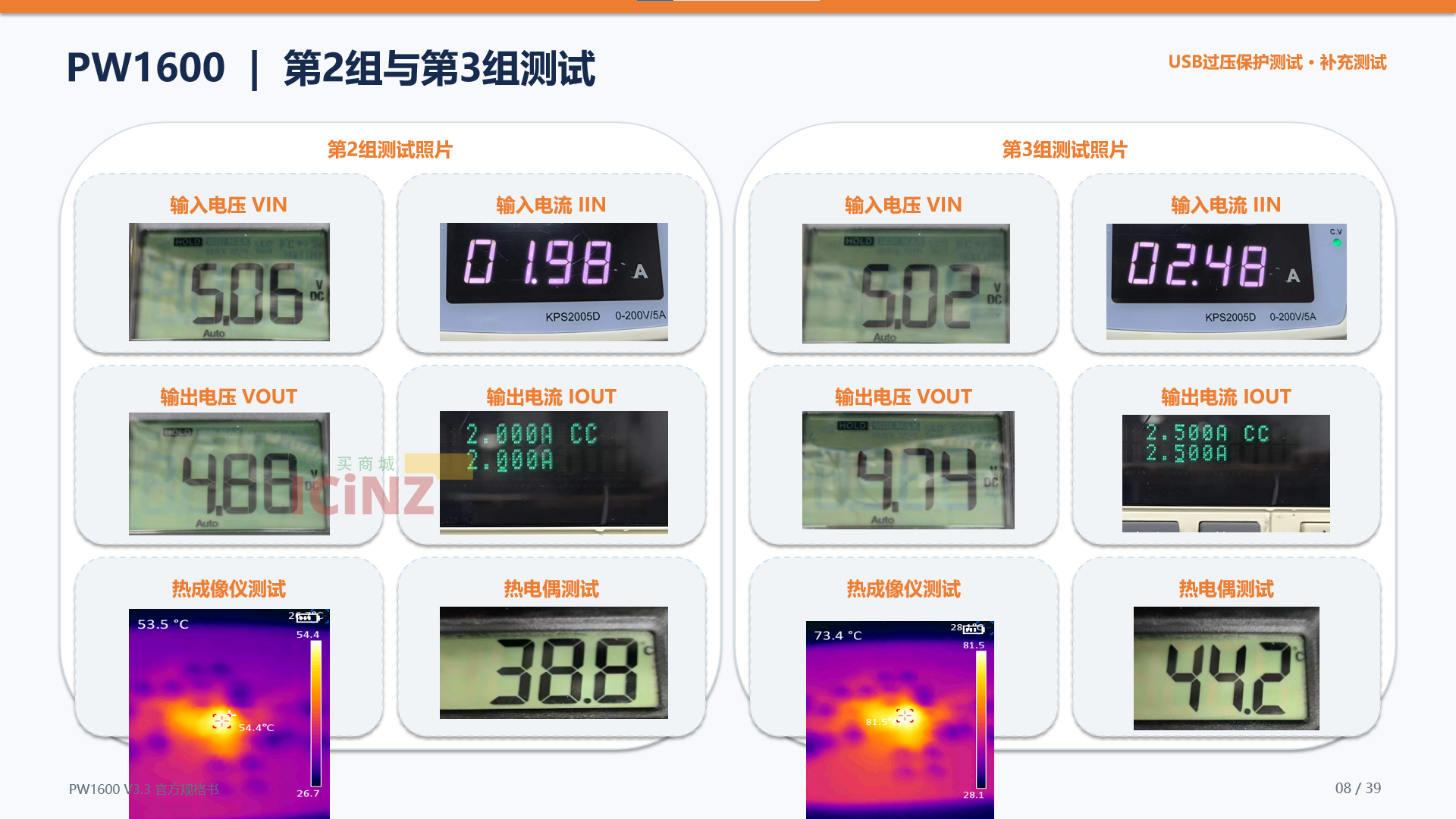

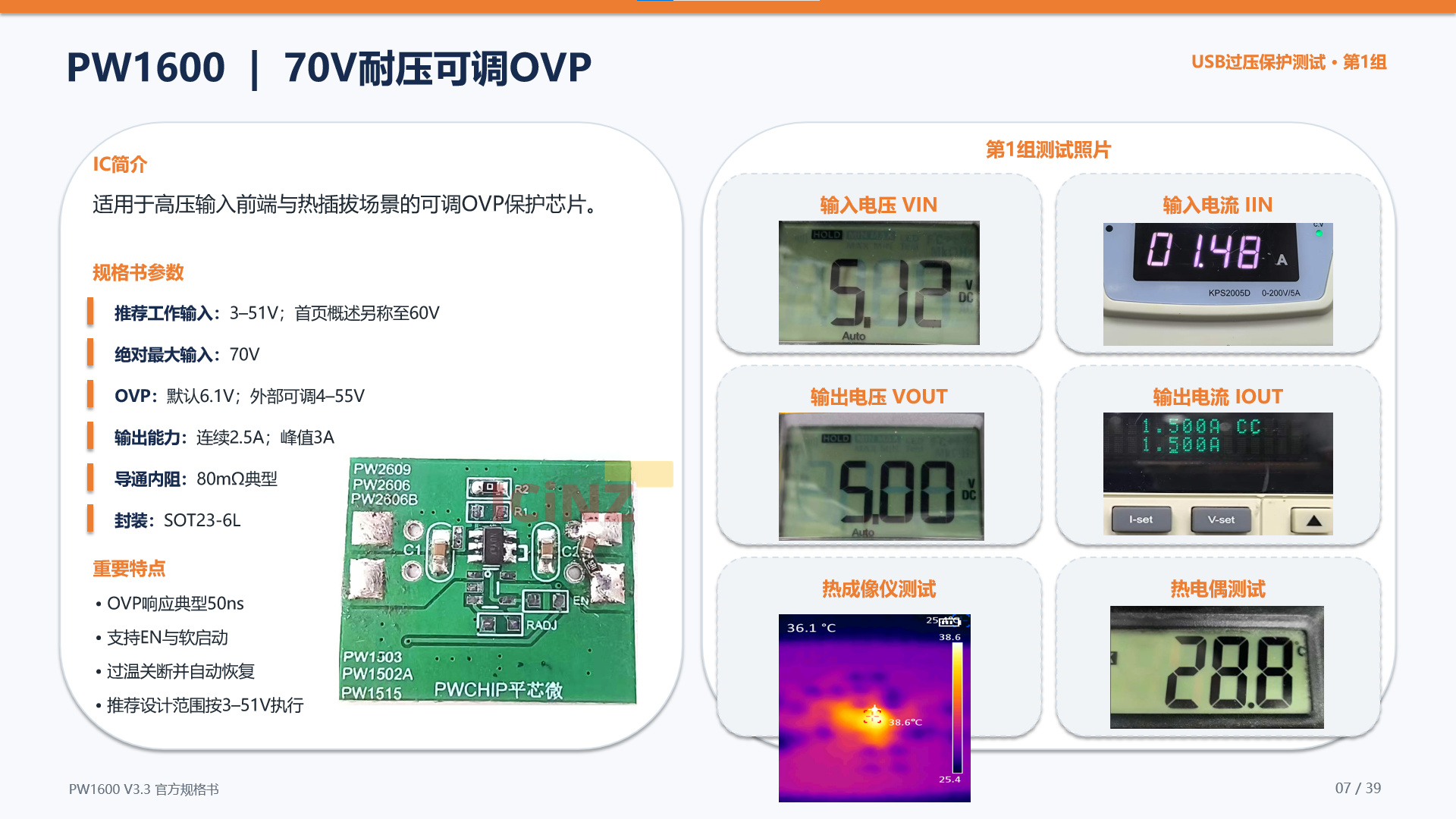

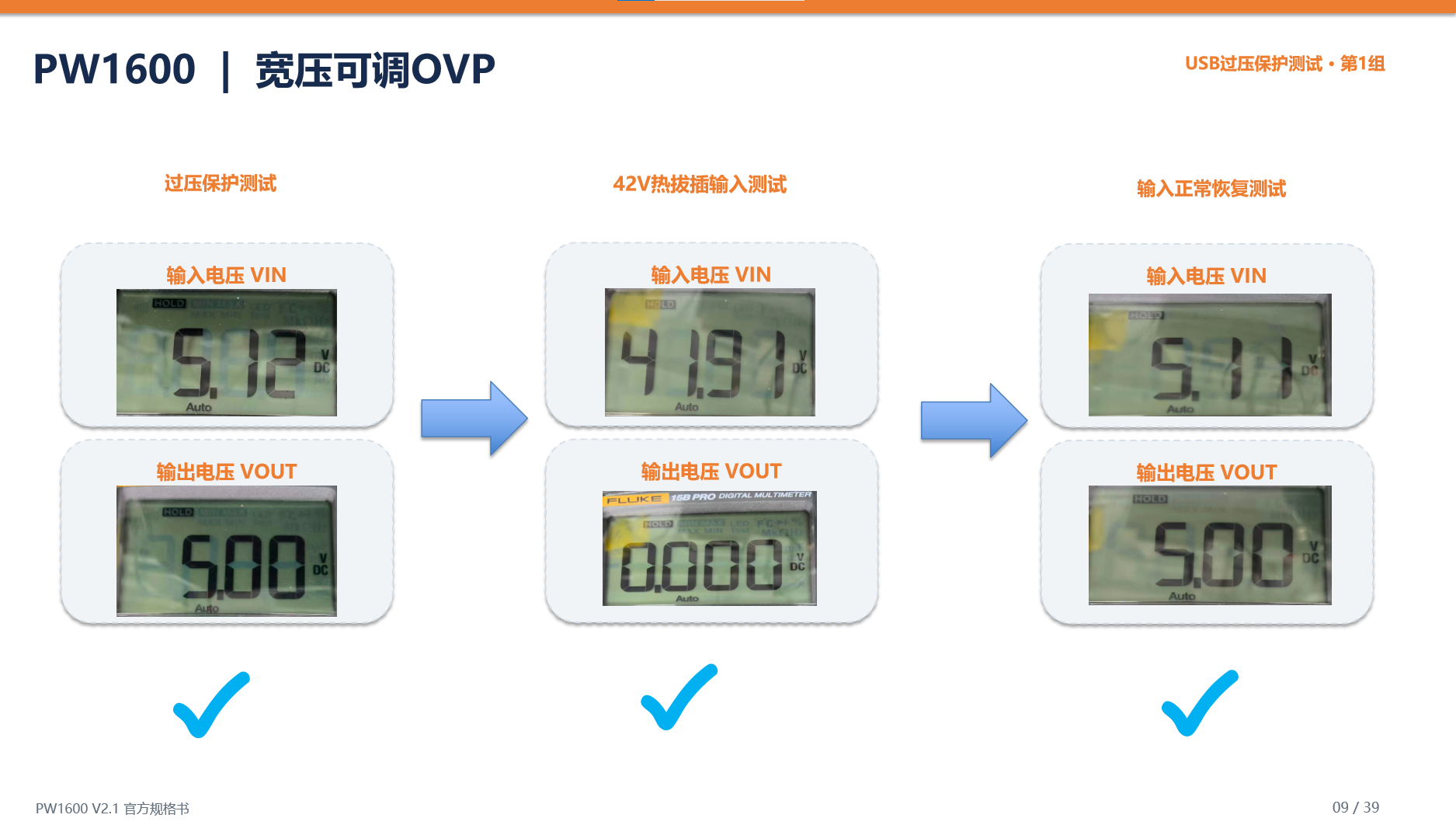

PW1600 | 70V耐压可调OVP
IC简介
适用于高压输入前端与热插拔场景的可调OVP保护芯片。
规格书参数
推荐工作输入：3--51V；首页概述另称至60V
绝对最大输入：70V
OVP：默认6.1V；外部可调4--55V
输出能力：连续2.5A；峰值3A
导通内阻：80mΩ典型
封装：SOT23-6L
重要特点
• OVP响应典型50ns
• 支持EN与软启动
• 过温关断并自动恢复
• 推荐设计范围按3--51V执行

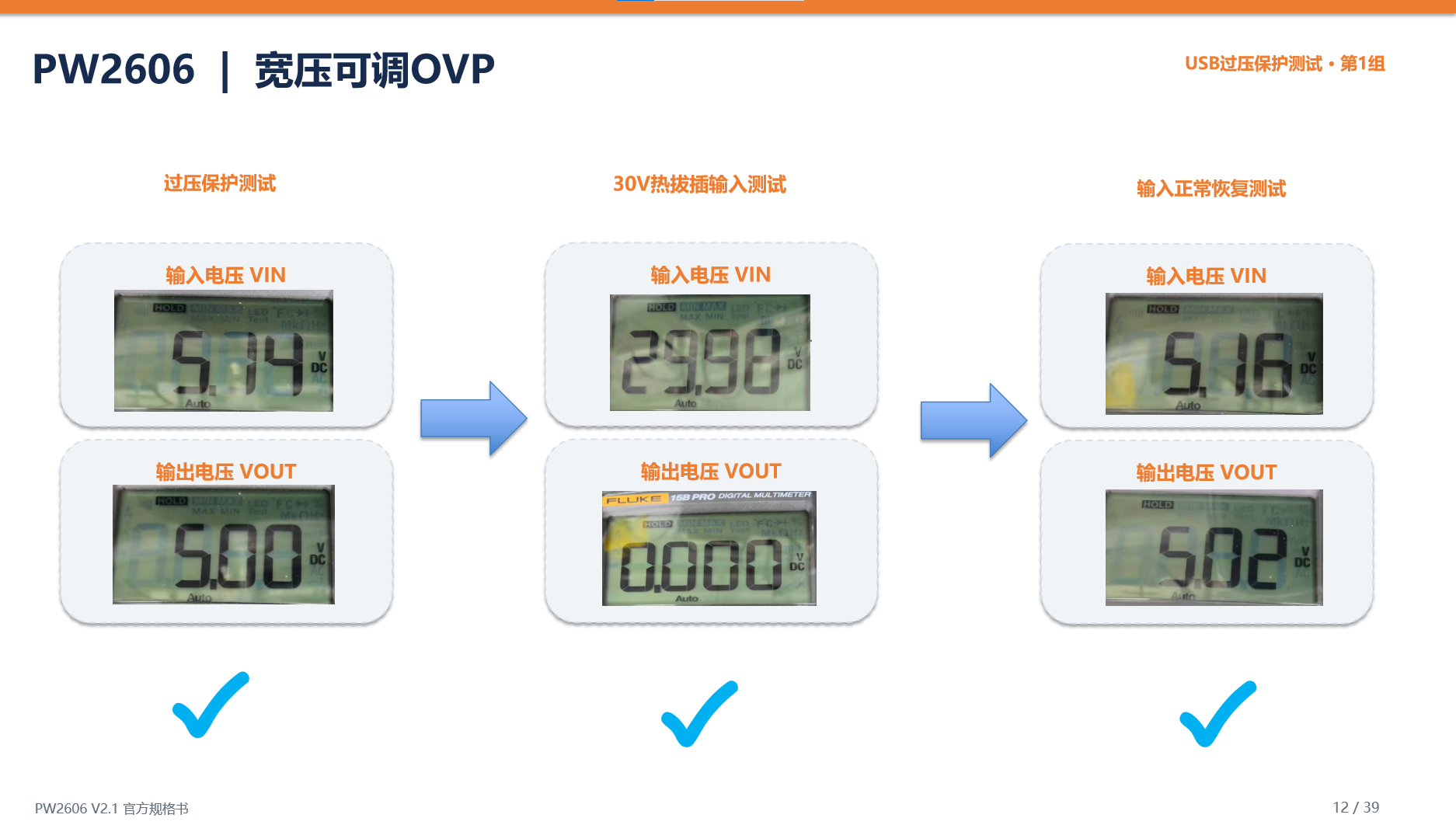

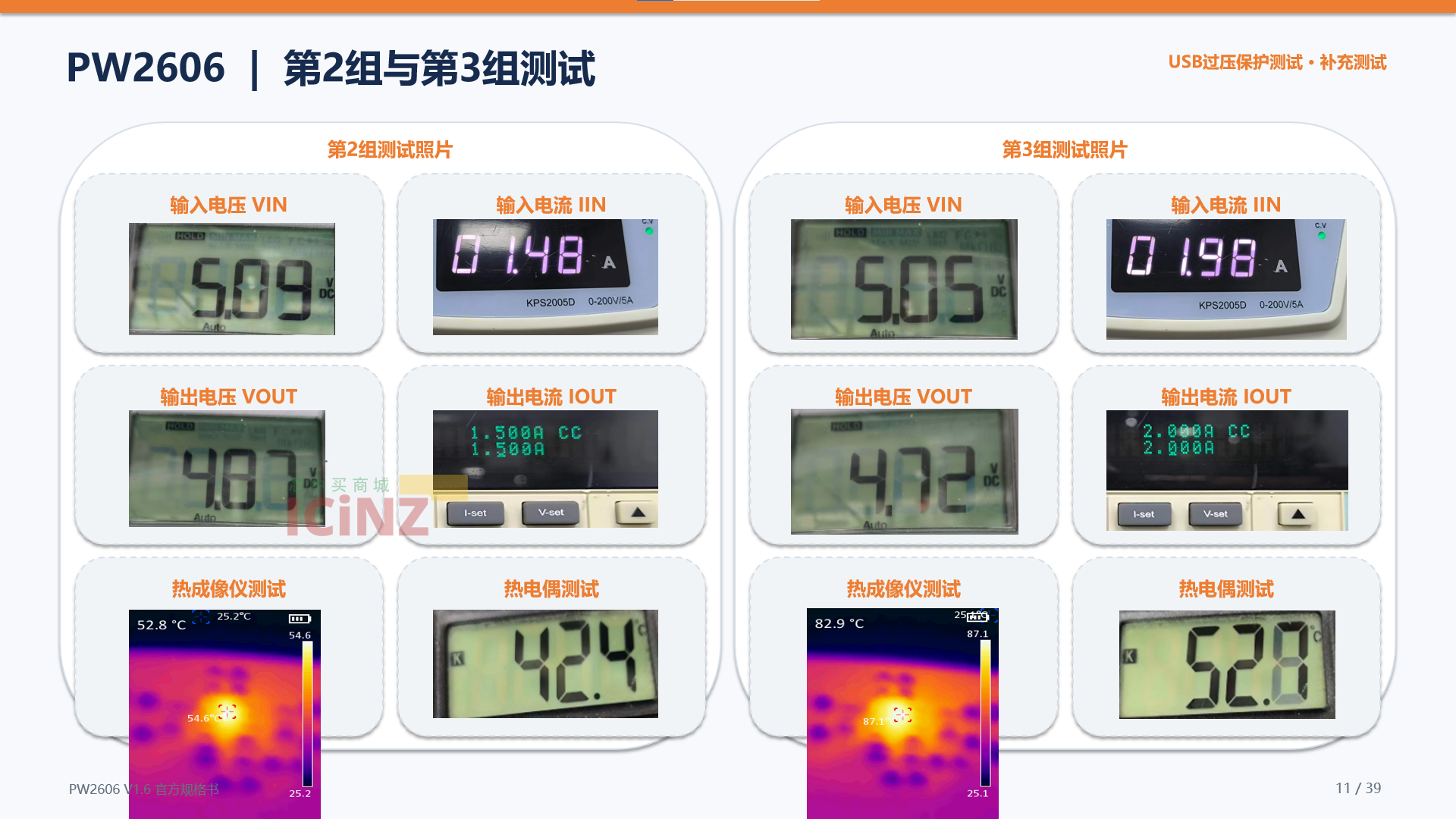

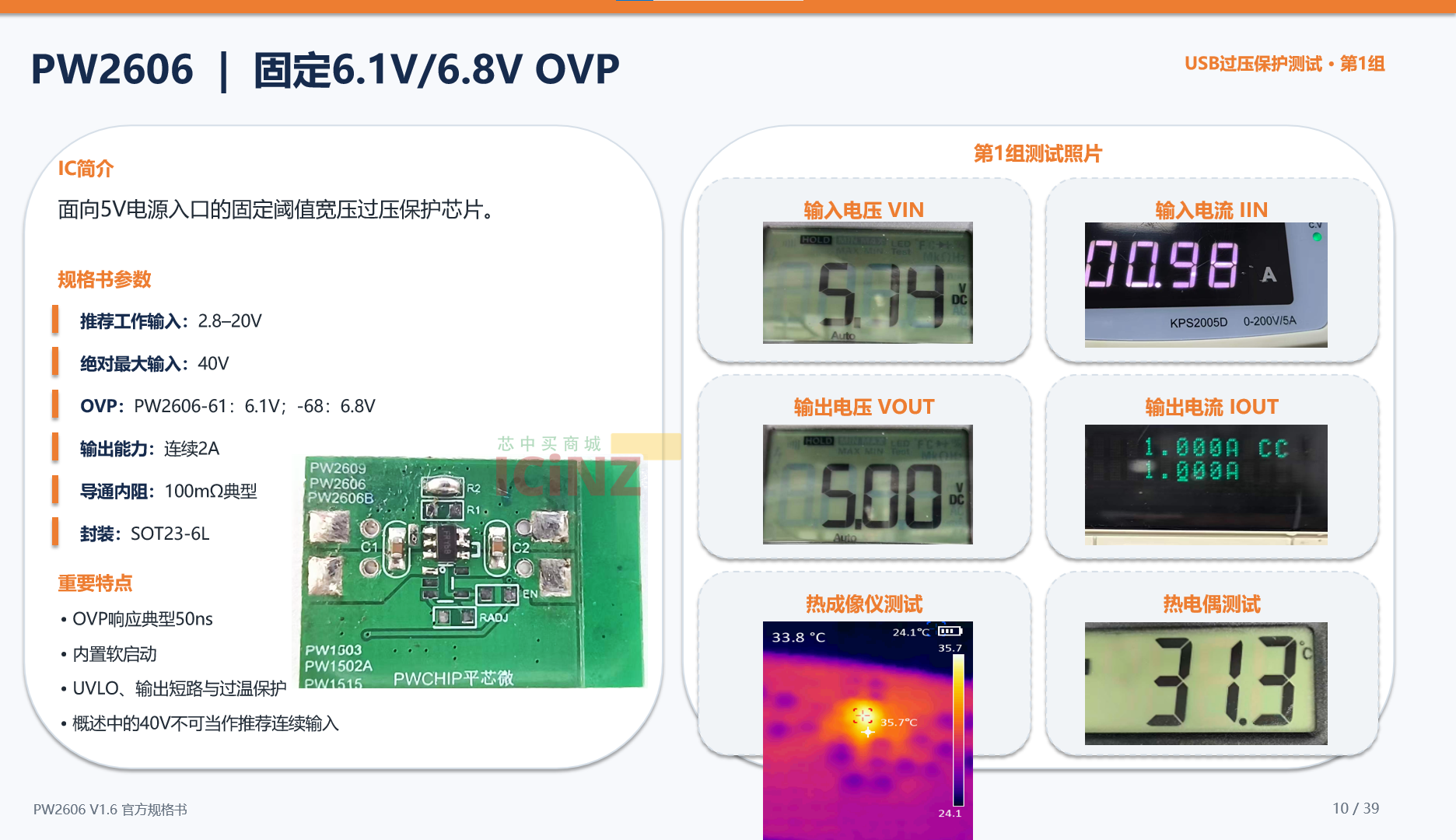

PW2606 | 固定6.1V/6.8V OVP
IC简介
面向5V电源入口的固定阈值宽压过压保护芯片。
规格书参数
推荐工作输入：2.8--20V
绝对最大输入：40V
OVP：PW2606-61：6.1V；-68：6.8V
输出能力：连续2A
导通内阻：100mΩ典型
封装：SOT23-6L
重要特点
• OVP响应典型50ns
• 内置软启动
• UVLO、输出短路与过温保护
• 概述中的40V不可当作推荐连续输入

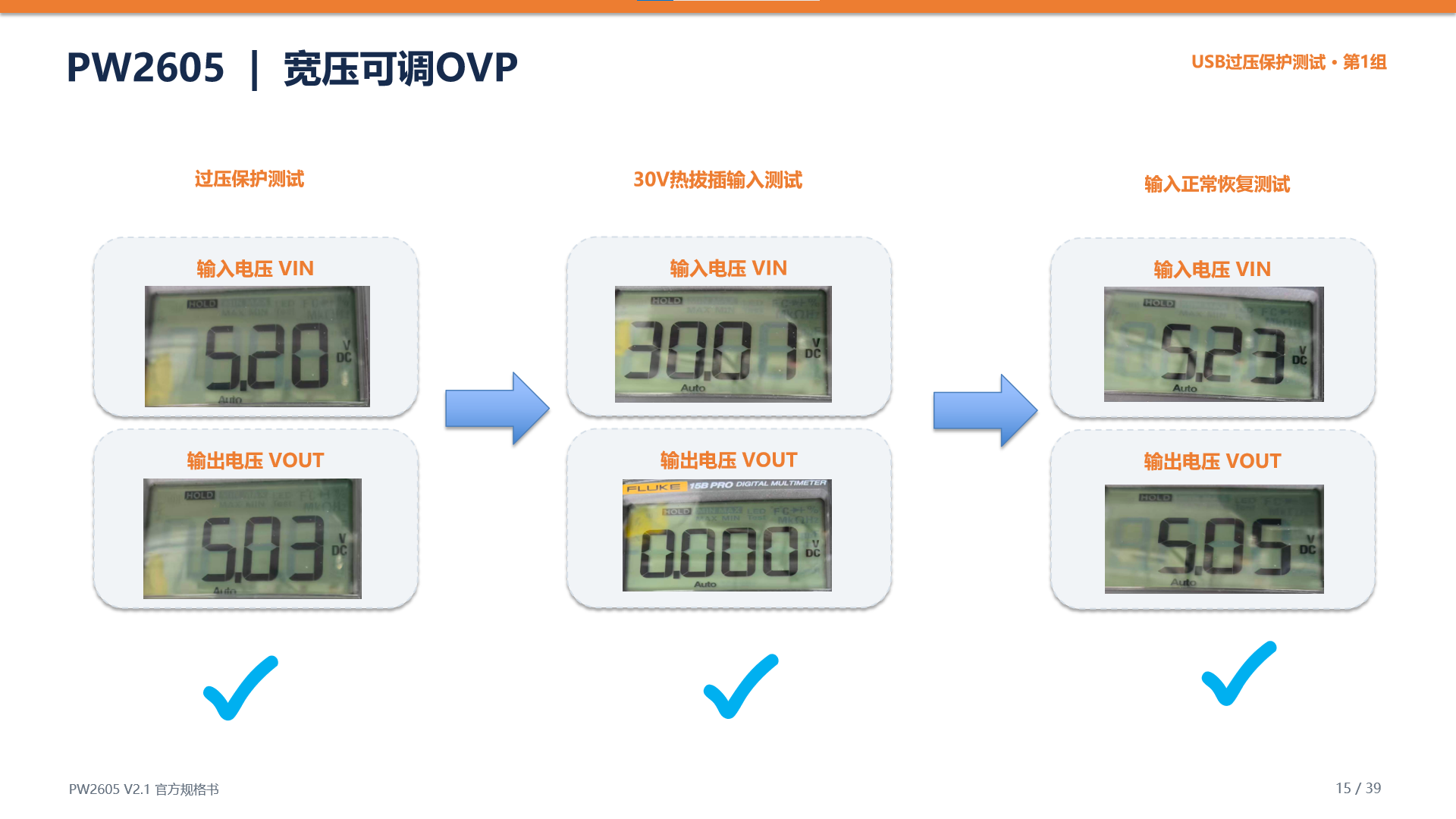

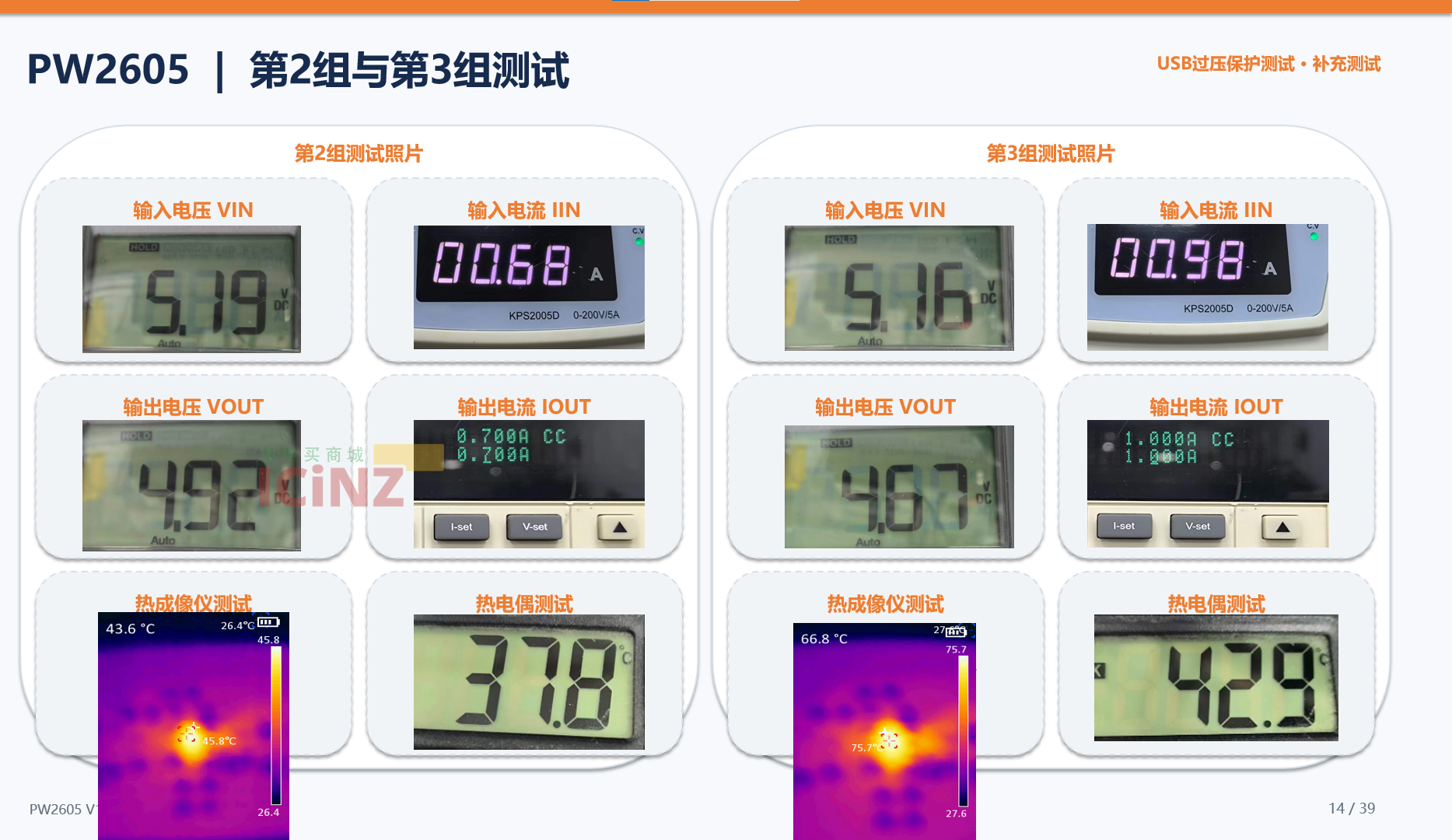

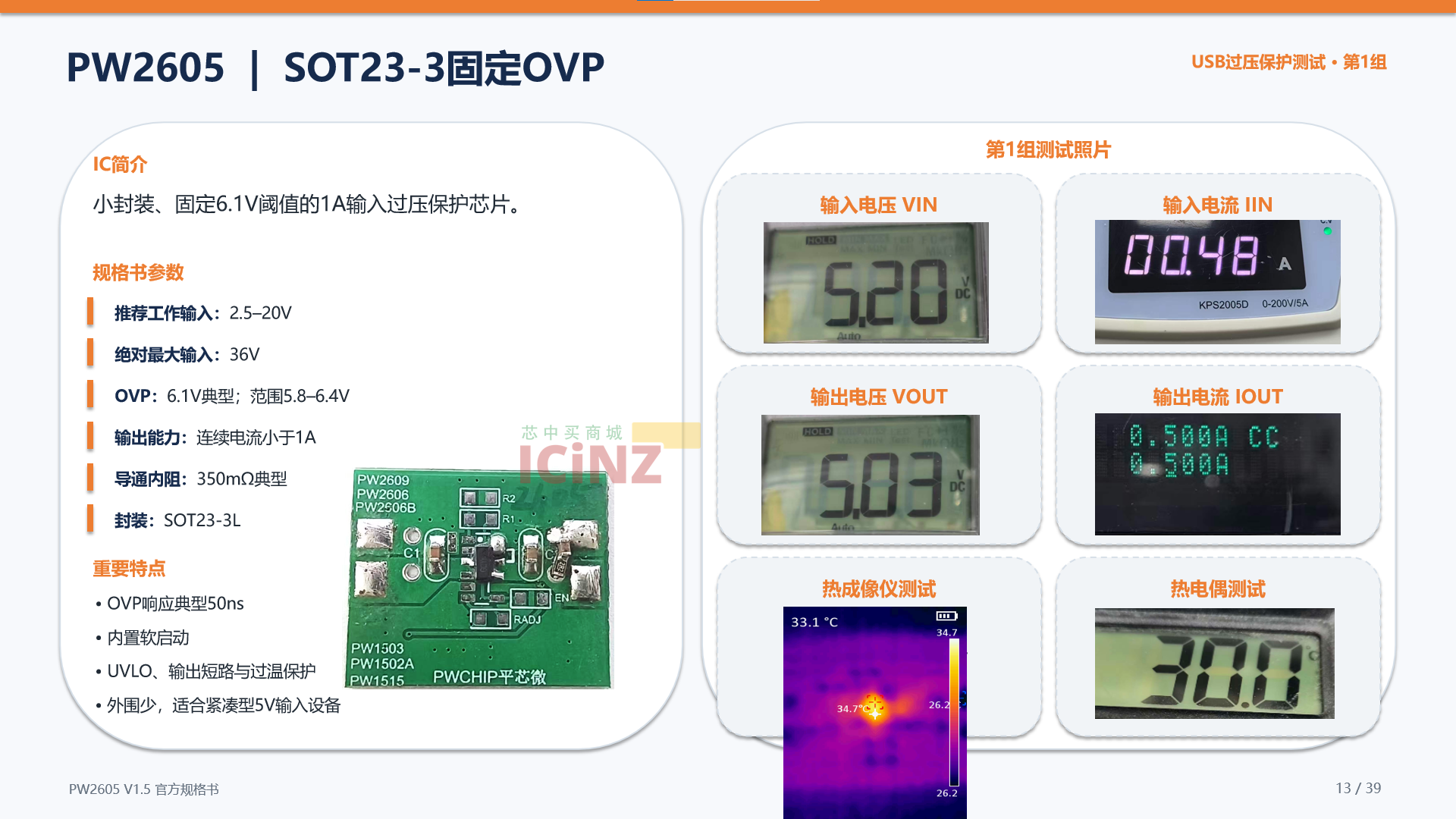

PW2605 | SOT23-3固定OVP
IC简介
小封装、固定6.1V阈值的1A输入过压保护芯片。
规格书参数
推荐工作输入：2.5--20V
绝对最大输入：36V
OVP：6.1V典型；范围5.8--6.4V
输出能力：连续电流小于1A
导通内阻：350mΩ典型
封装：SOT23-3L
重要特点
• OVP响应典型50ns
• 内置软启动
• UVLO、输出短路与过温保护
• 外围少，适合紧凑型5V输入设备

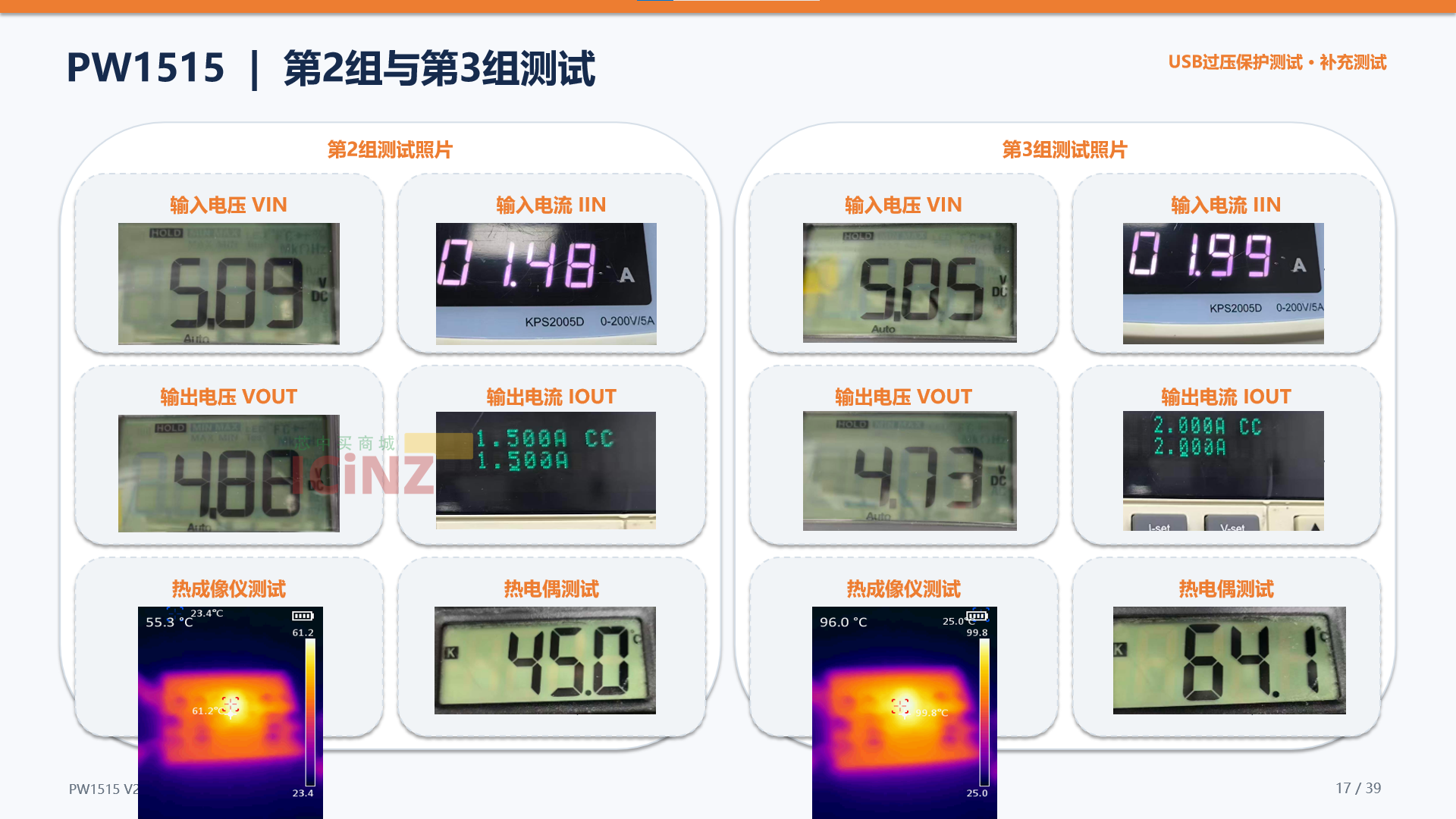

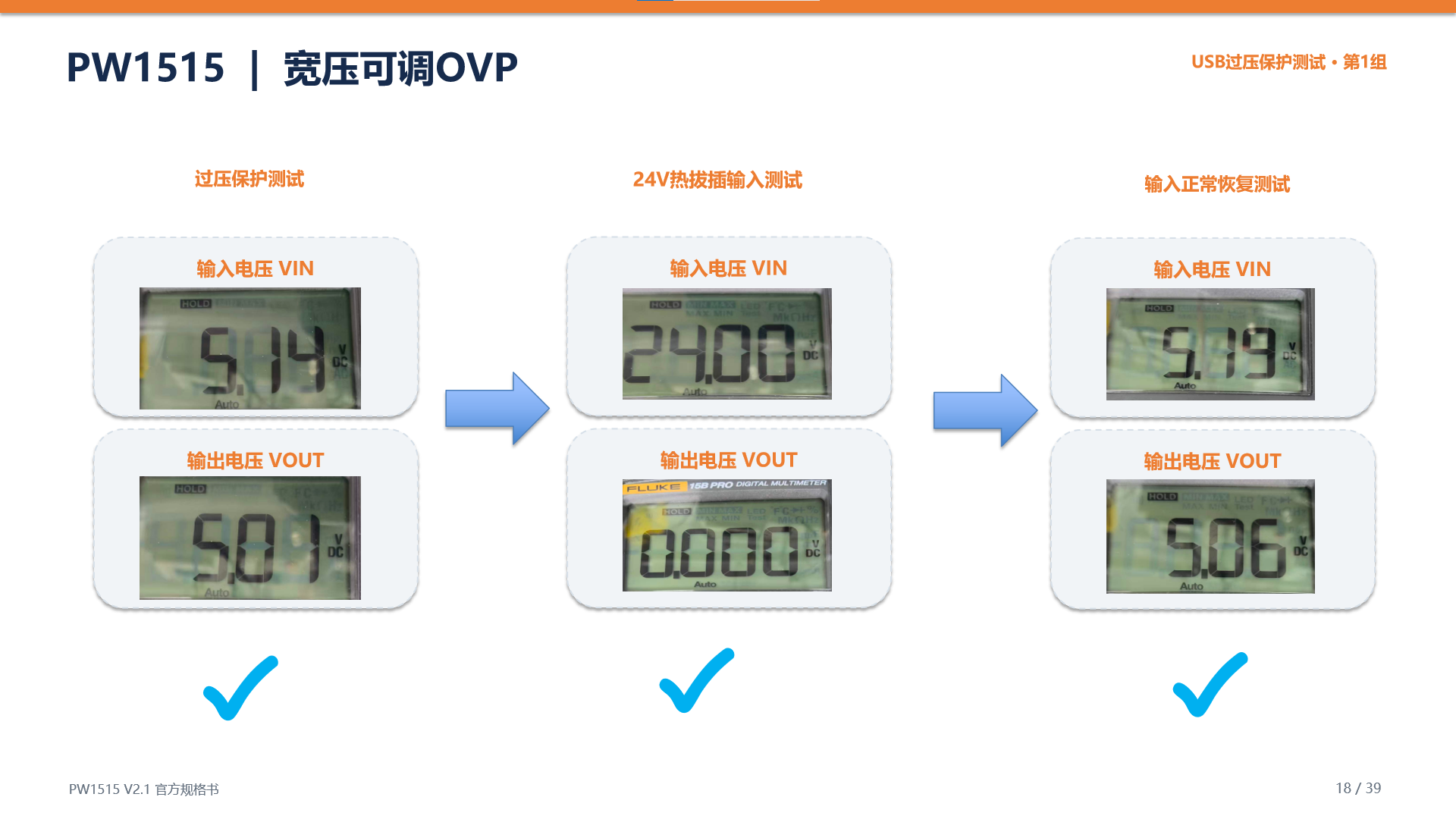

PW1515 | OVP + 可调恒流
IC简介
集成固定6.1V OVP与可调恒流功能的充电前端保护芯片。
规格书参数
推荐工作输入：3.5--20V；电气特性正常3.2--20V
绝对最大输入：32V
OVP：6.1V；范围5.9--6.3V
OCP/恒流：可调0.2--3A；推荐输出0.2--2A
导通内阻：120mΩ典型
封装：SOT23-5L
重要特点
• OVP响应不超过1μs
• 过流时进入恒流控制
• 支持低有效EN与软启动
• 集成过温及短路限流

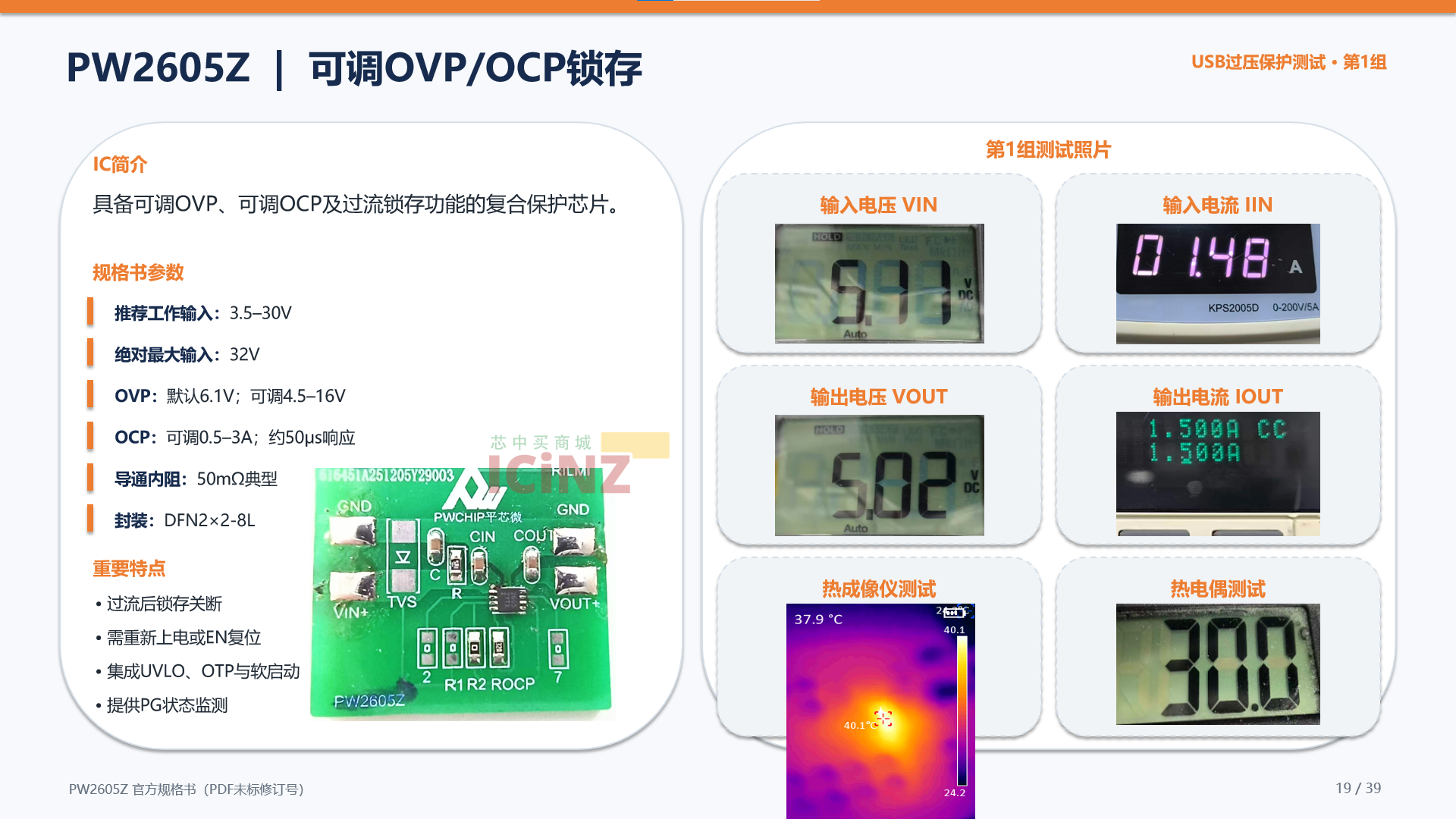

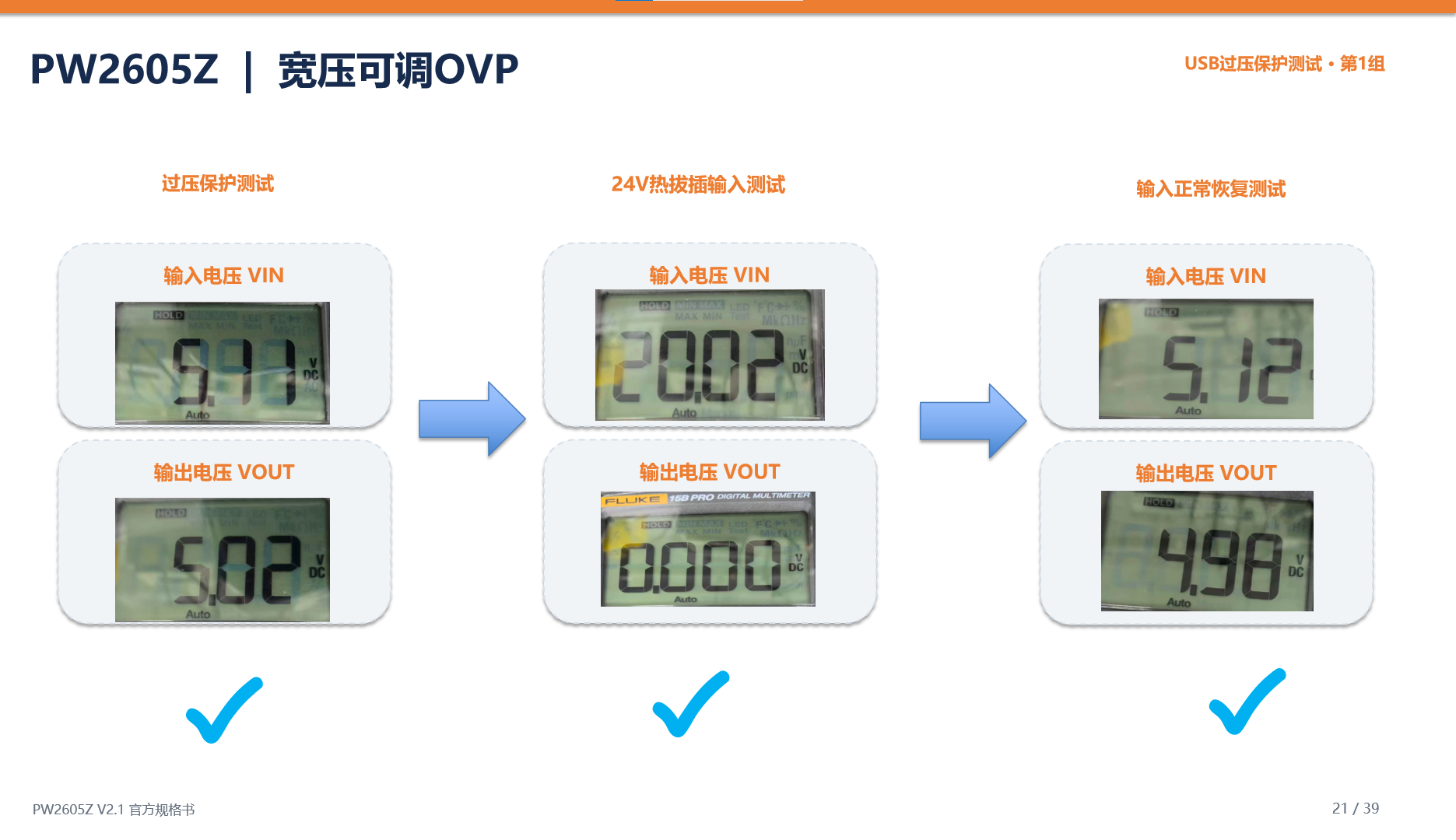

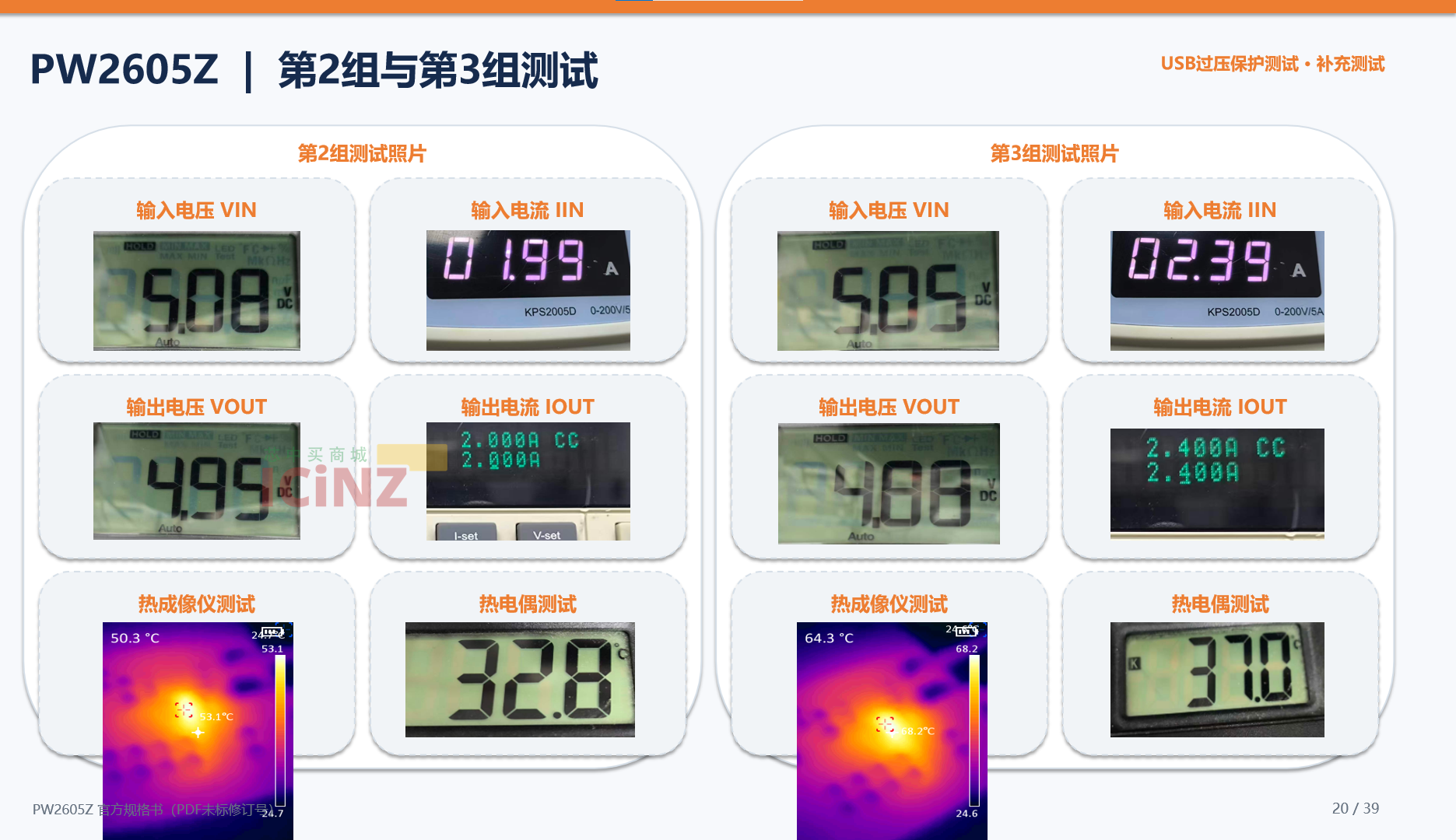

PW2605Z | 可调OVP/OCP锁存
IC简介
具备可调OVP、可调OCP及过流锁存功能的复合保护芯片。
规格书参数
推荐工作输入：3.5--30V
绝对最大输入：32V
OVP：默认6.1V；可调4.5--16V
OCP：可调0.5--3A；约50μs响应
导通内阻：50mΩ典型
封装：DFN2×2-8L
重要特点
• 过流后锁存关断
• 需重新上电或EN复位
• 集成UVLO、OTP与软启动
• 提供PG状态监测

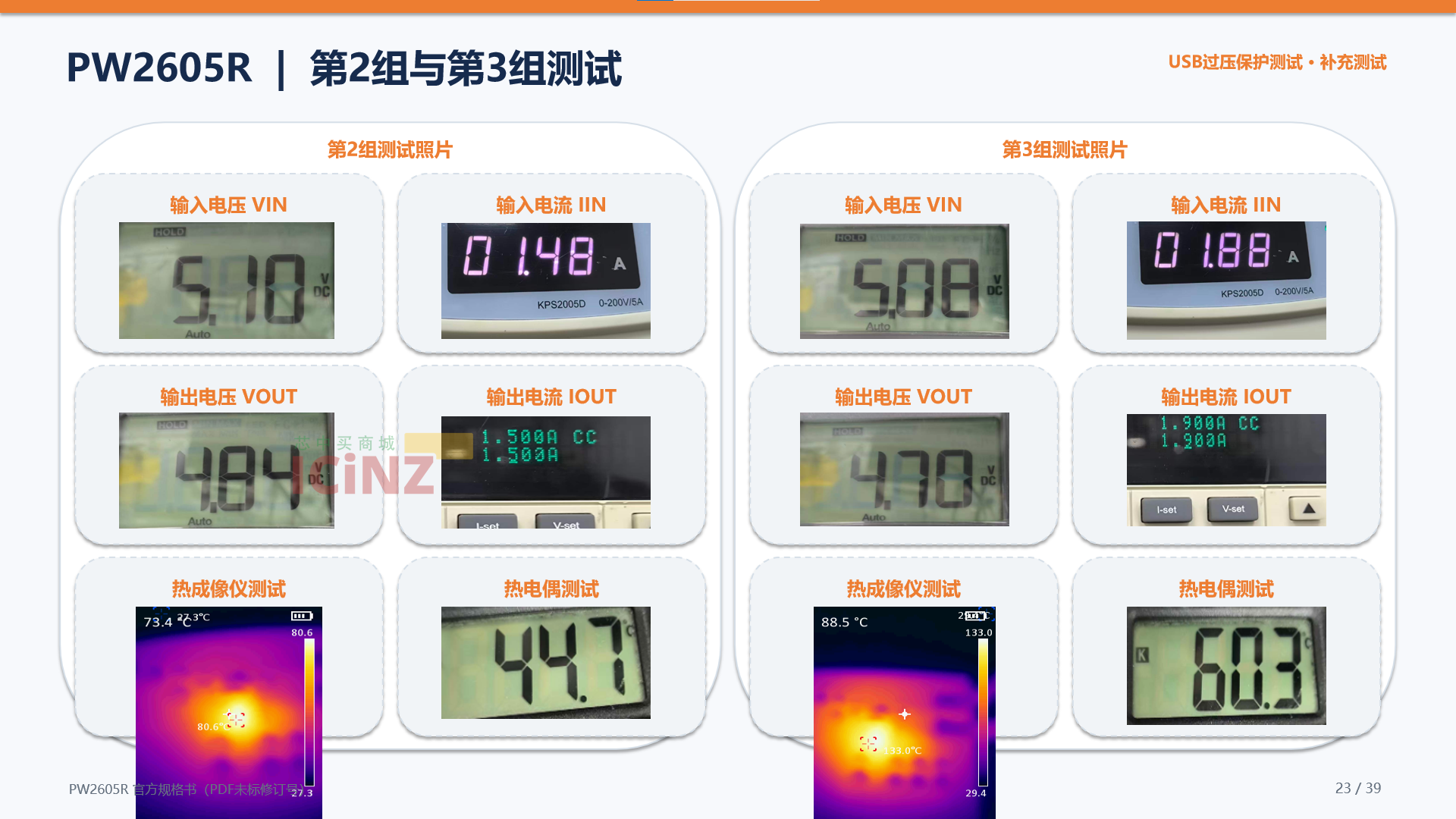

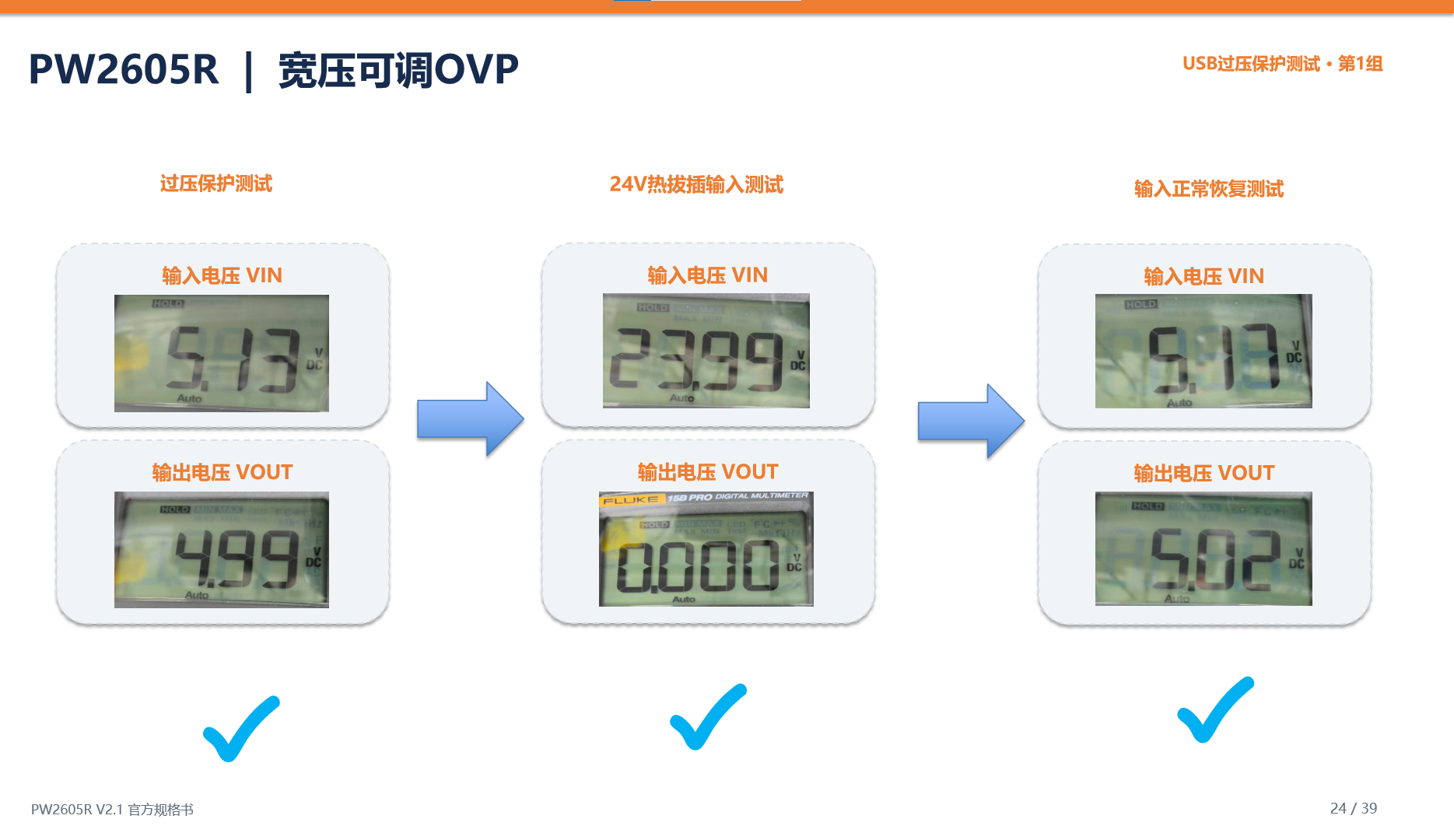

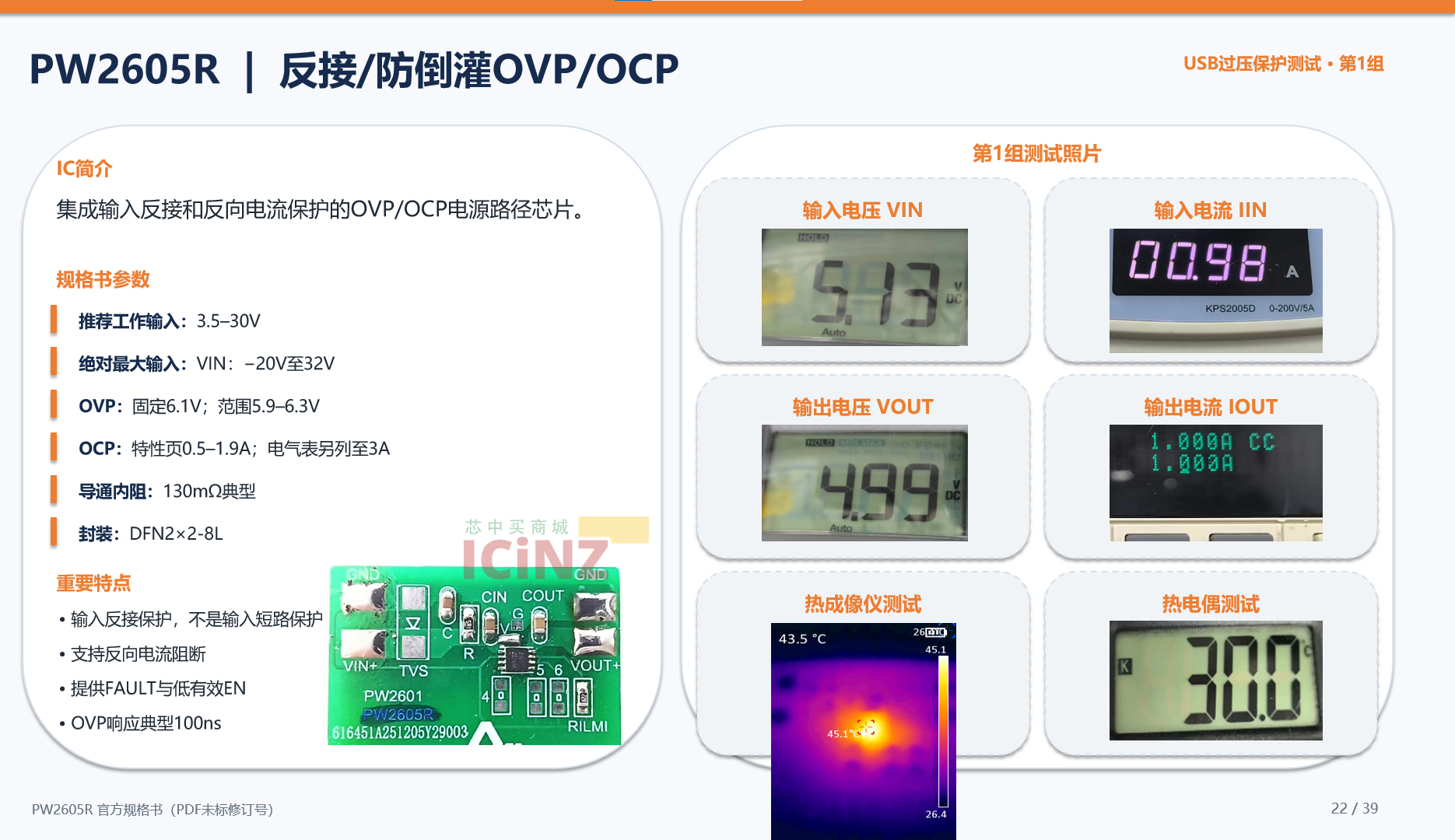

PW2605R | 反接/防倒灌OVP/OCP
IC简介
集成输入反接和反向电流保护的OVP/OCP电源路径芯片。
规格书参数
推荐工作输入：3.5--30V
绝对最大输入：VIN：−20V至32V
OVP：固定6.1V；范围5.9--6.3V
OCP：特性页0.5--1.9A；电气表另列至3A
导通内阻：130mΩ典型
封装：DFN2×2-8L
重要特点
• 输入反接保护，不是输入短路保护
• 支持反向电流阻断
• 提供FAULT与低有效EN
• OVP响应典型100ns

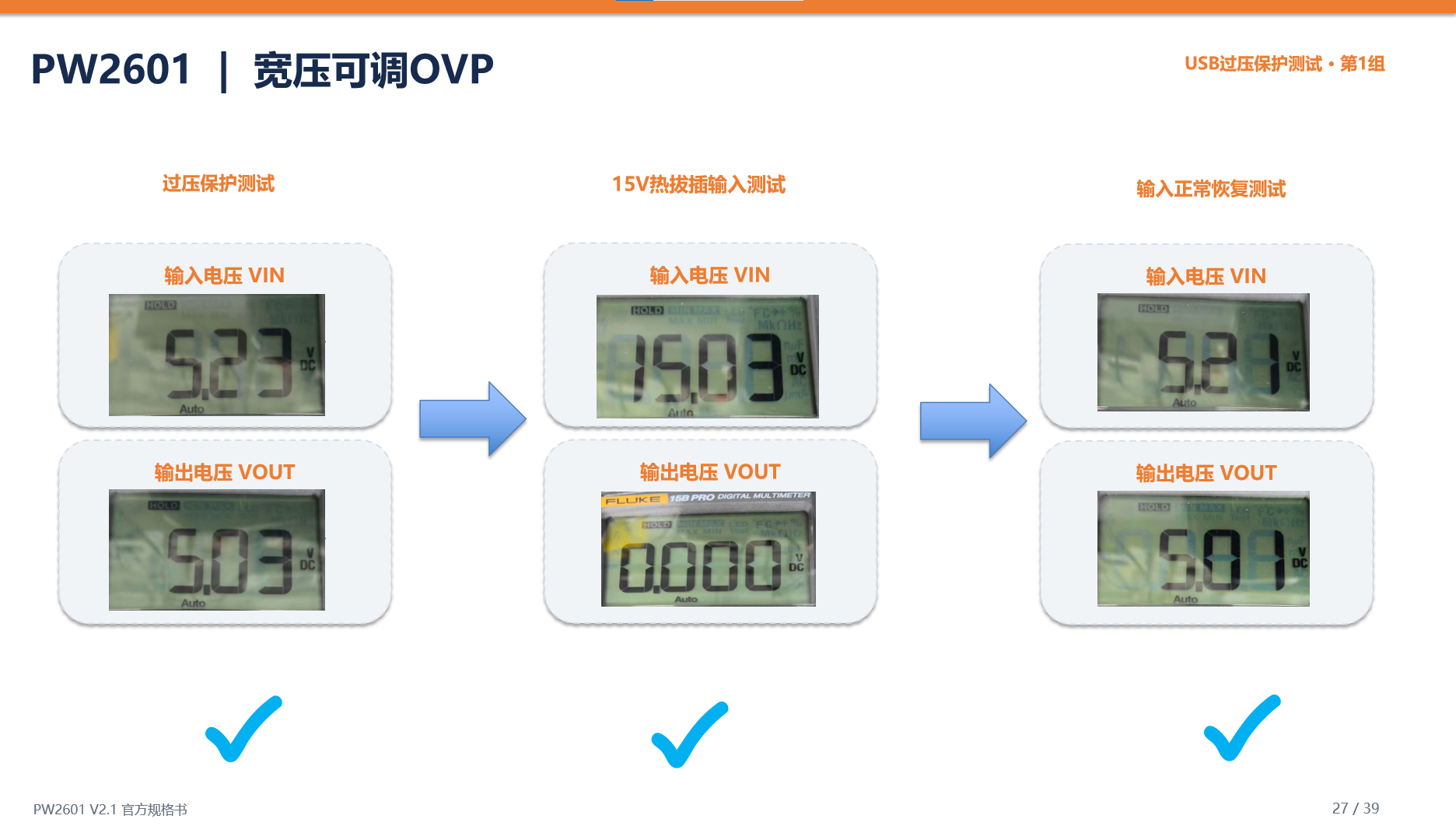

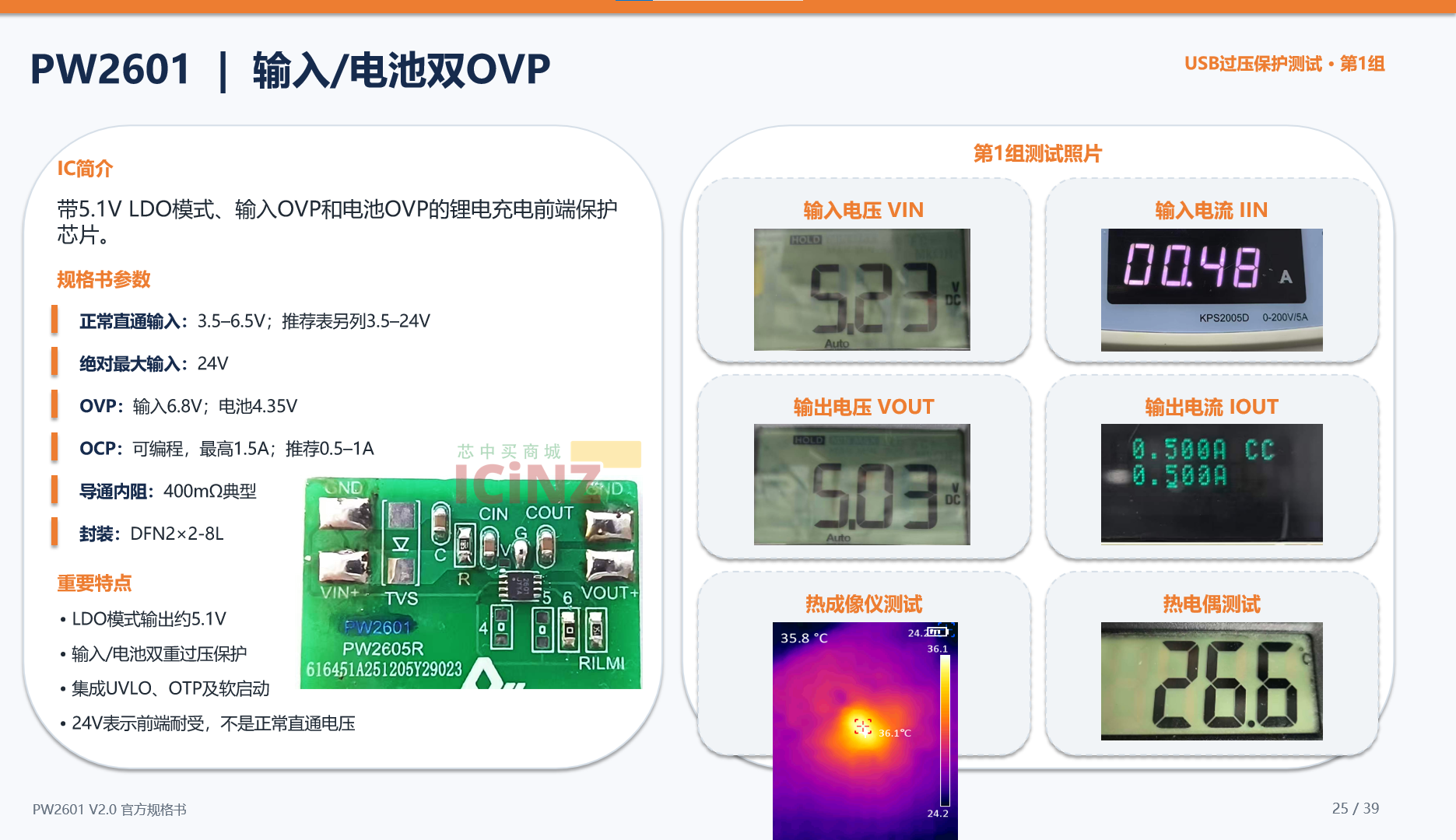

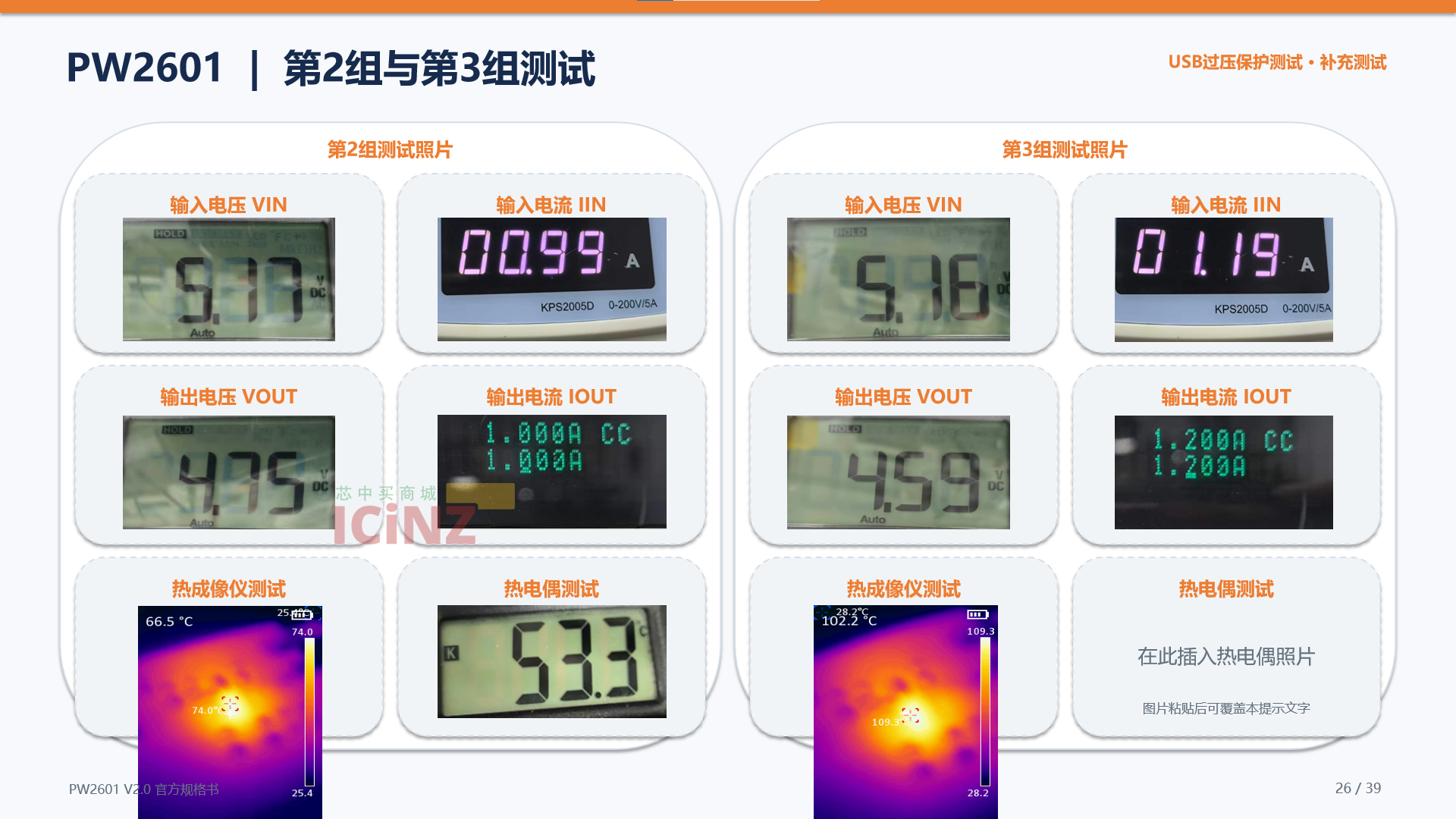

PW2601 | 输入/电池双OVP
IC简介
带5.1V LDO模式、输入OVP和电池OVP的锂电充电前端保护芯片。
规格书参数
正常直通输入：3.5--6.5V；推荐表另列3.5--24V
绝对最大输入：24V
OVP：输入6.8V；电池4.35V
OCP：可编程，最高1.5A；推荐0.5--1A
导通内阻：400mΩ典型
封装：DFN2×2-8L
重要特点
• LDO模式输出约5.1V
• 输入/电池双重过压保护
• 集成UVLO、OTP及软启动
• 24V表示前端耐受，不是正常直通电压

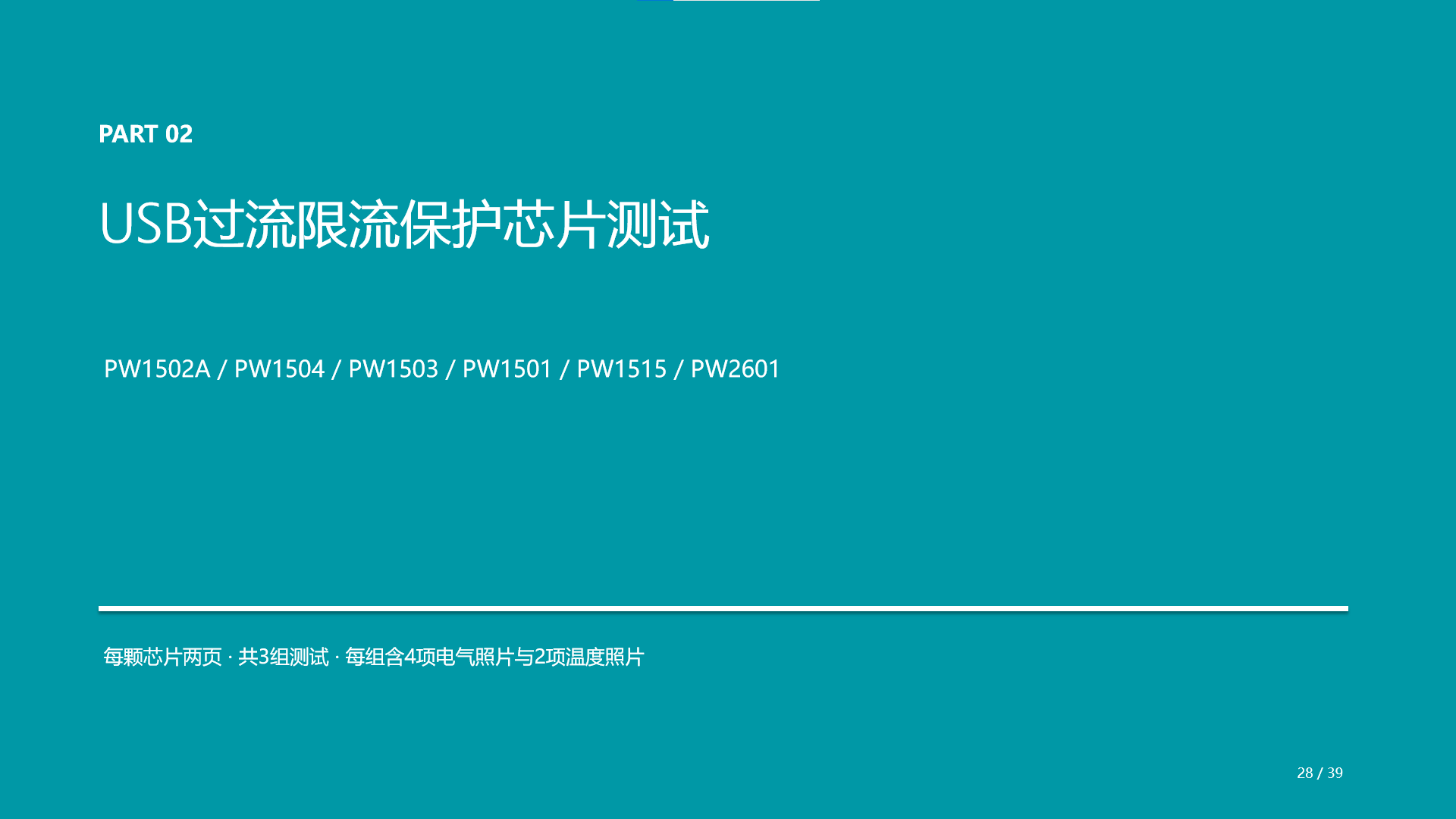

PART 02
USB过流限流保护芯片测试
PW1502A / PW1504 / PW1503 / PW1501 / PW1515 / PW2601
每颗芯片两页·共3组测试·每组含4项电气照片与2项温度照片

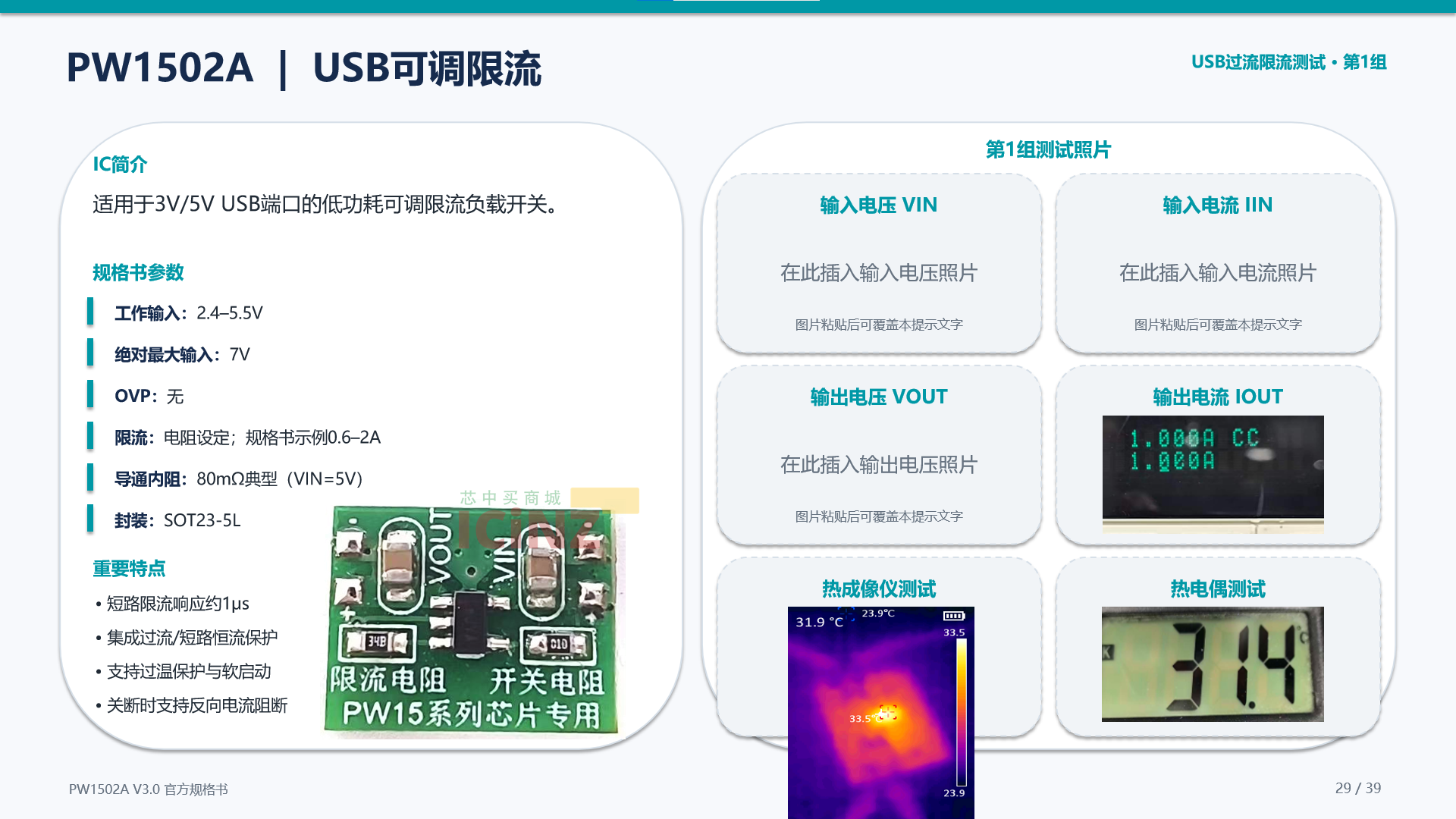

PW1502A | USB可调限流
IC简介
适用于3V/5V USB端口的低功耗可调限流负载开关。
规格书参数
工作输入：2.4--5.5V
绝对最大输入：7V
OVP：无
限流：电阻设定；规格书示例0.6--2A
导通内阻：80mΩ典型（VIN=5V）
封装：SOT23-5L
重要特点
• 短路限流响应约1μs
• 集成过流/短路恒流保护
• 支持过温保护与软启动
• 关断时支持反向电流阻断

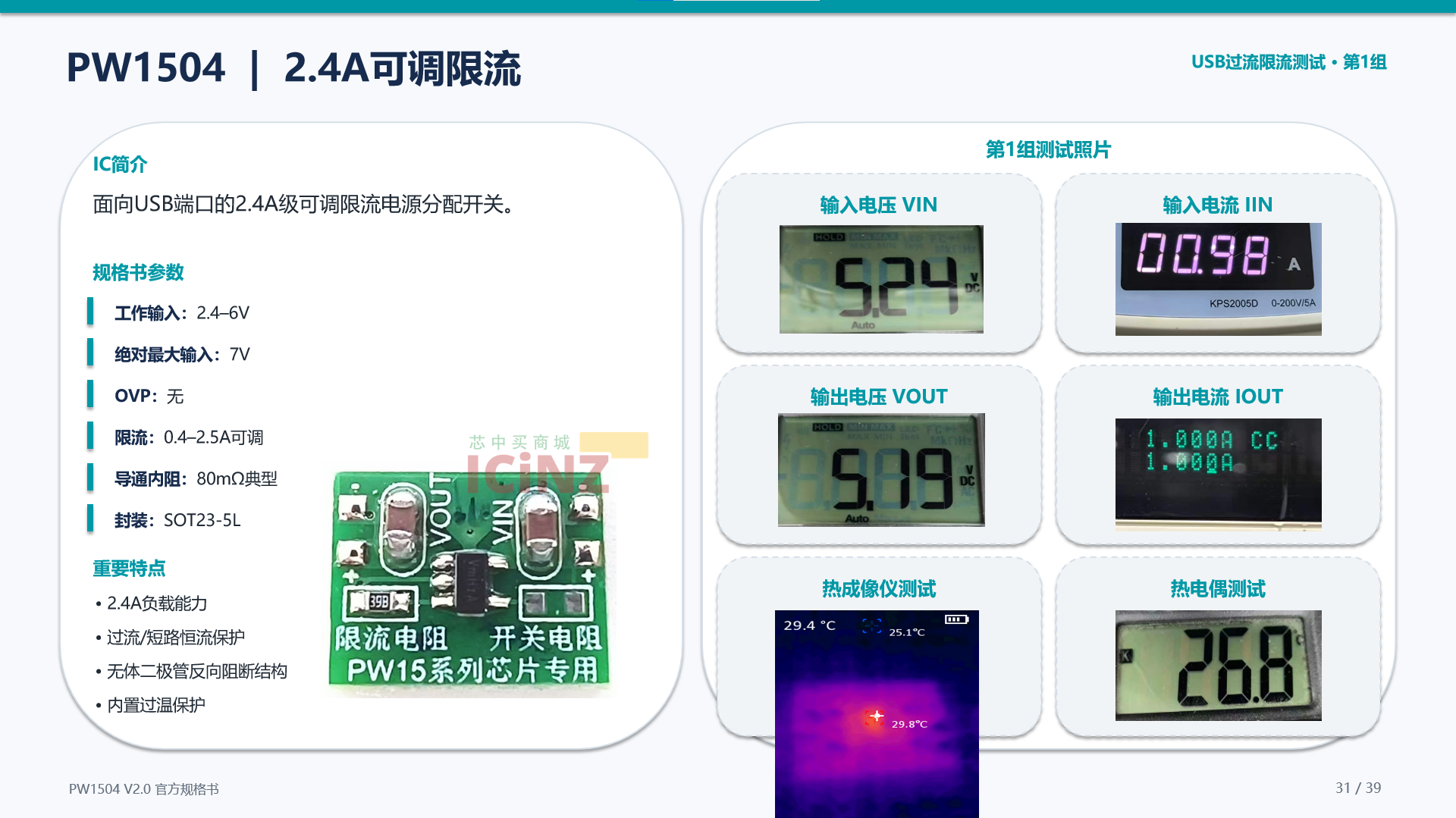

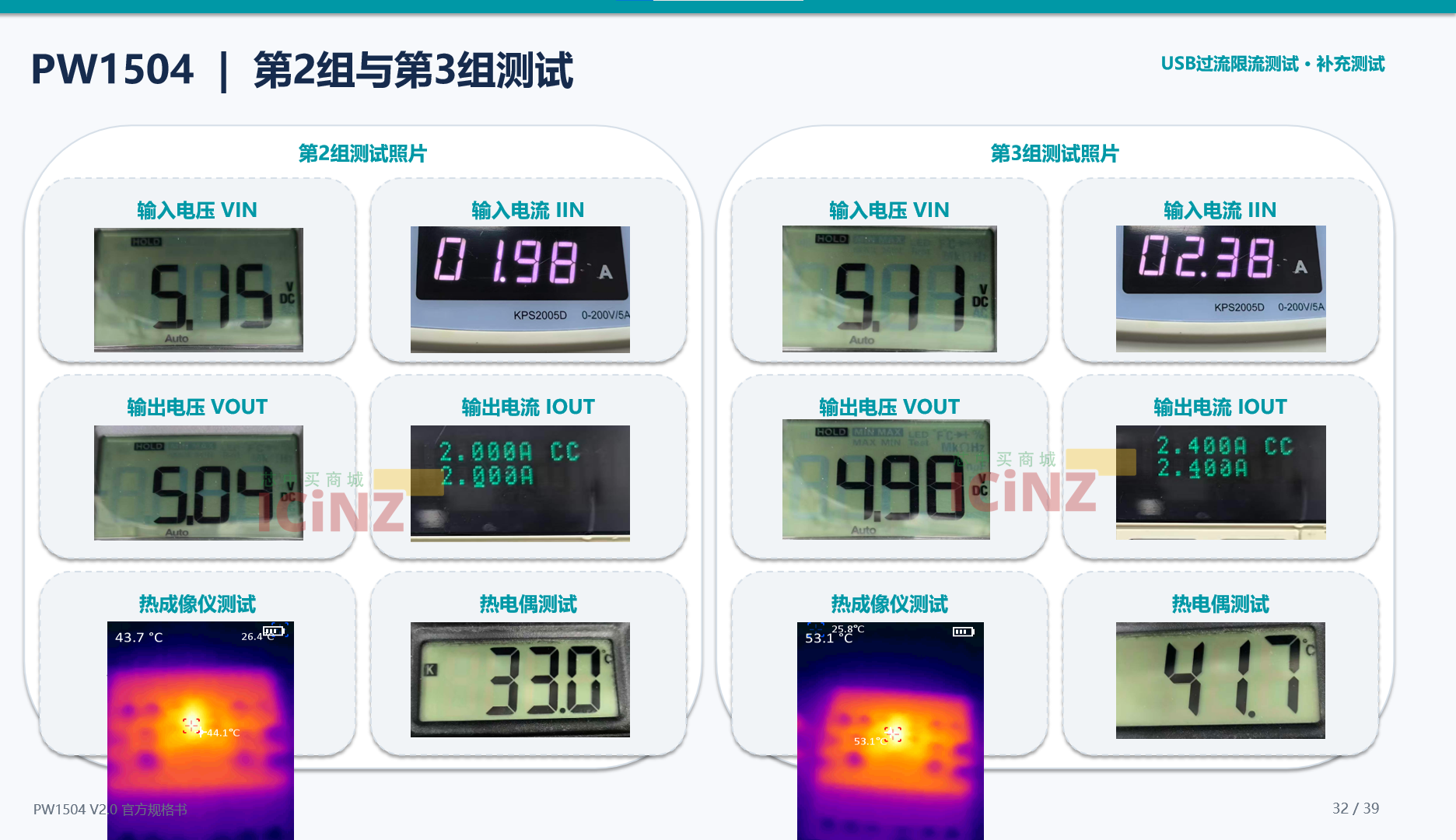

PW1504 | 2.4A可调限流
IC简介
面向USB端口的2.4A级可调限流电源分配开关。
规格书参数
工作输入：2.4--6V
绝对最大输入：7V
OVP：无
限流：0.4--2.5A可调
导通内阻：80mΩ典型
封装：SOT23-5L
重要特点
• 2.4A负载能力
• 过流/短路恒流保护
• 无体二极管反向阻断结构
• 内置过温保护

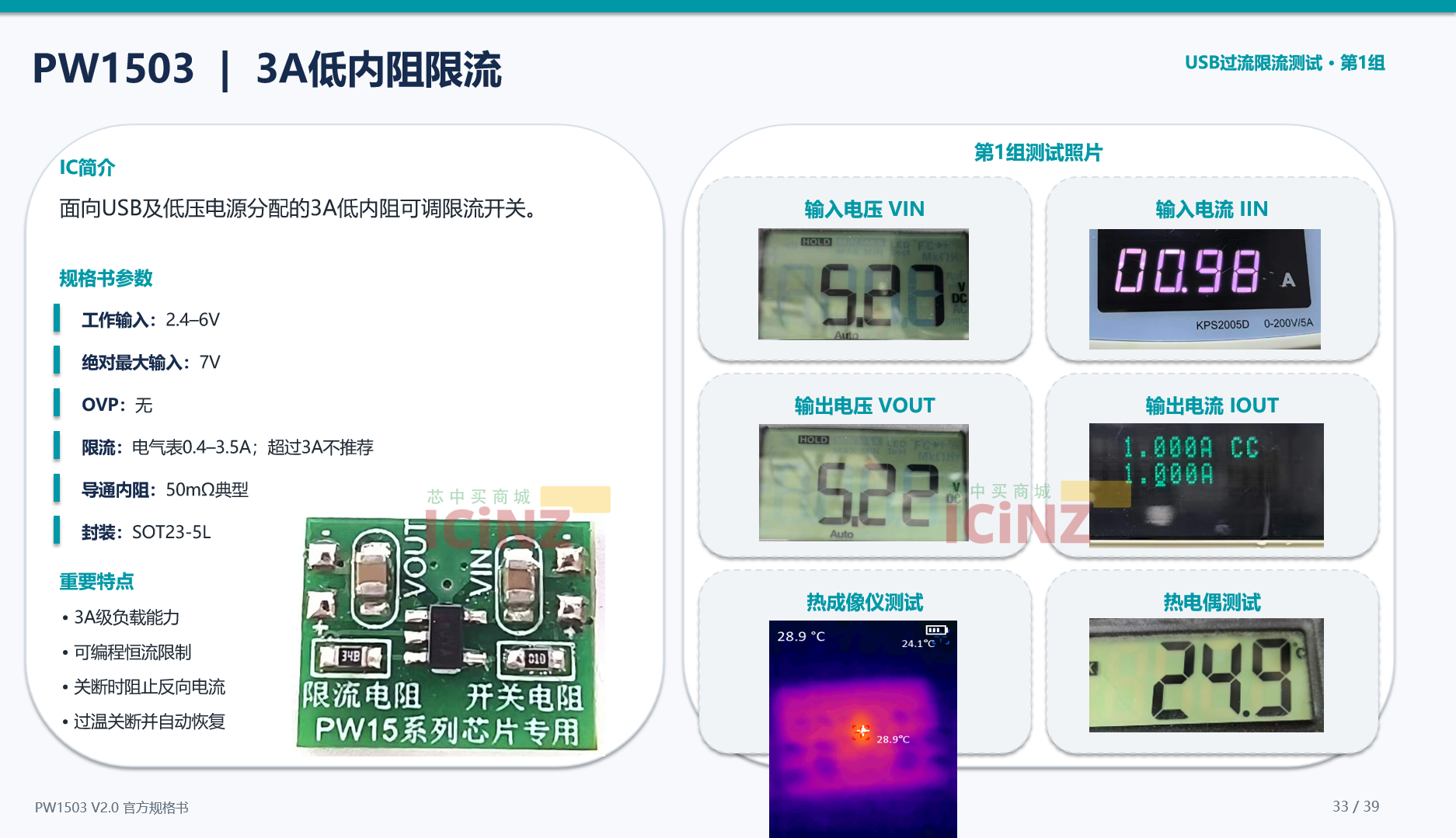

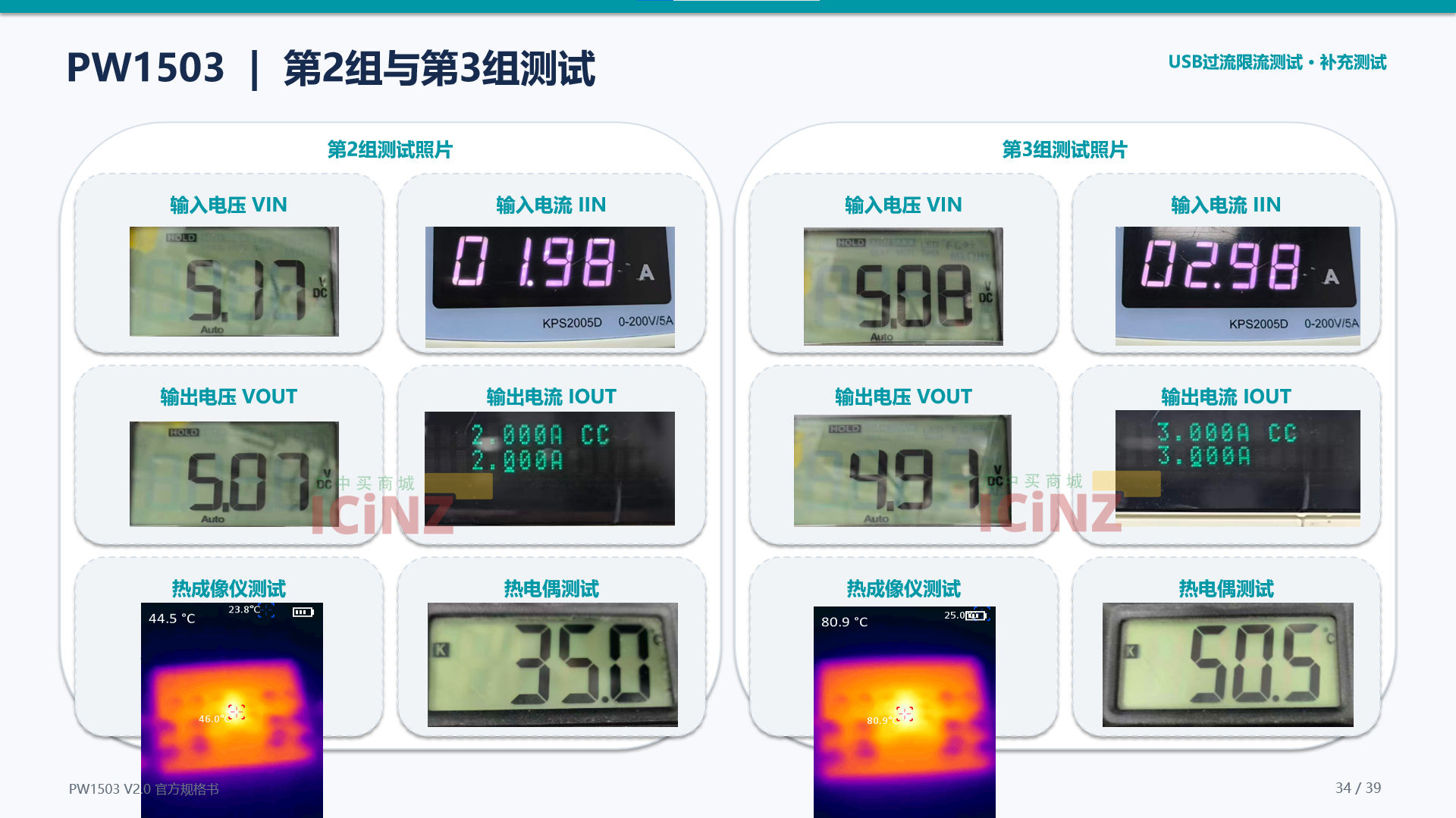

PW1503 | 3A低内阻限流
IC简介
面向USB及低压电源分配的3A低内阻可调限流开关。
规格书参数
工作输入：2.4--6V
绝对最大输入：7V
OVP：无
限流：电气表0.4--3.5A；超过3A不推荐
导通内阻：50mΩ典型
封装：SOT23-5L
重要特点
• 3A级负载能力
• 可编程恒流限制
• 关断时阻止反向电流
• 过温关断并自动恢复

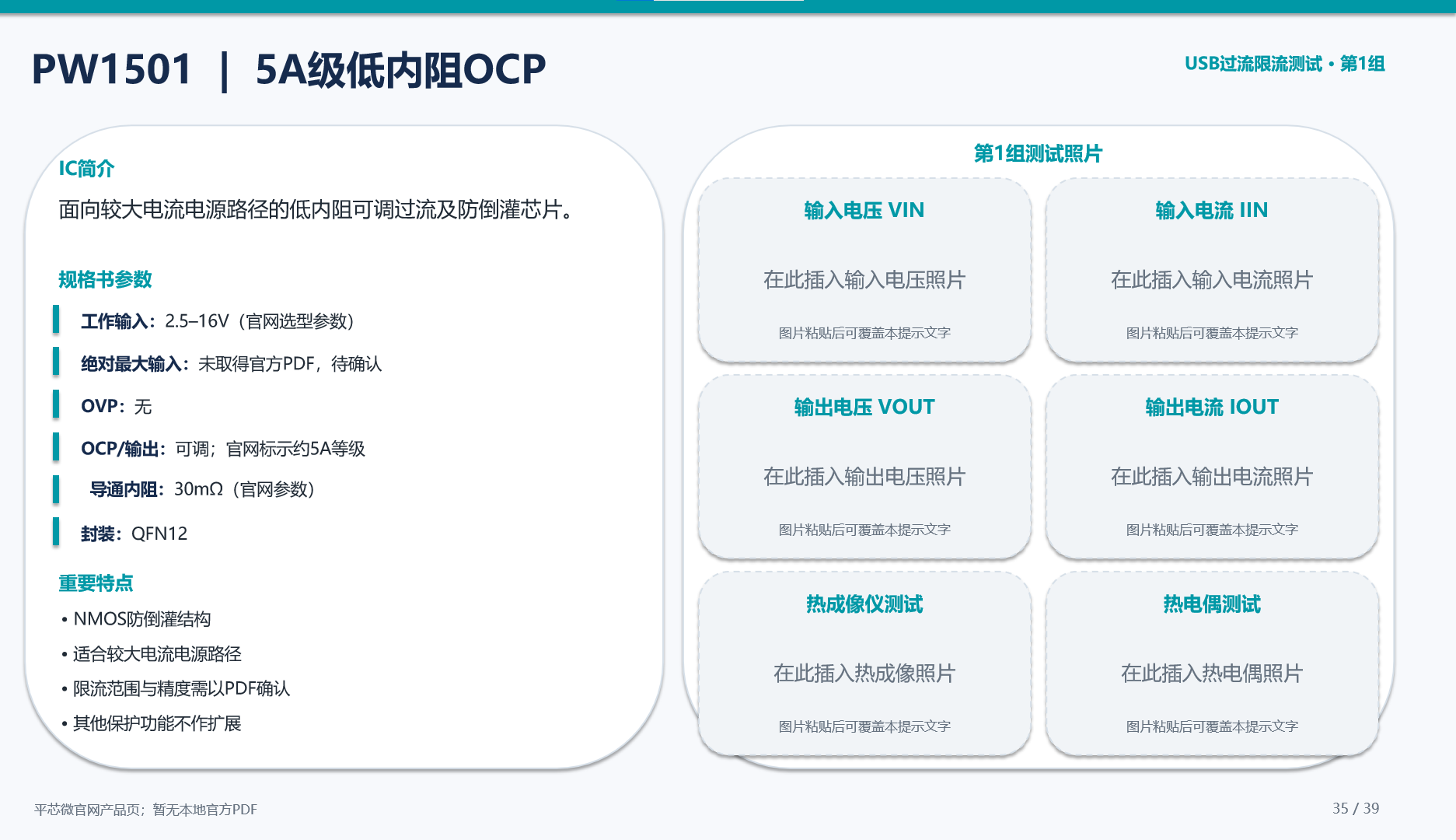

PW1501 | 5A级低内阻OCP
IC简介
面向较大电流电源路径的低内阻可调过流及防倒灌芯片。
规格书参数
工作输入：2.5--16V（官网选型参数）
绝对最大输入：未取得官方PDF，待确认
OVP：无
OCP/输出：可调；官网标示约5A等级
导通内阻：30mΩ（官网参数）
封装：QFN12
重要特点
• NMOS防倒灌结构
• 适合较大电流电源路径
• 限流范围与精度需以PDF确认
• 其他保护功能不作扩展

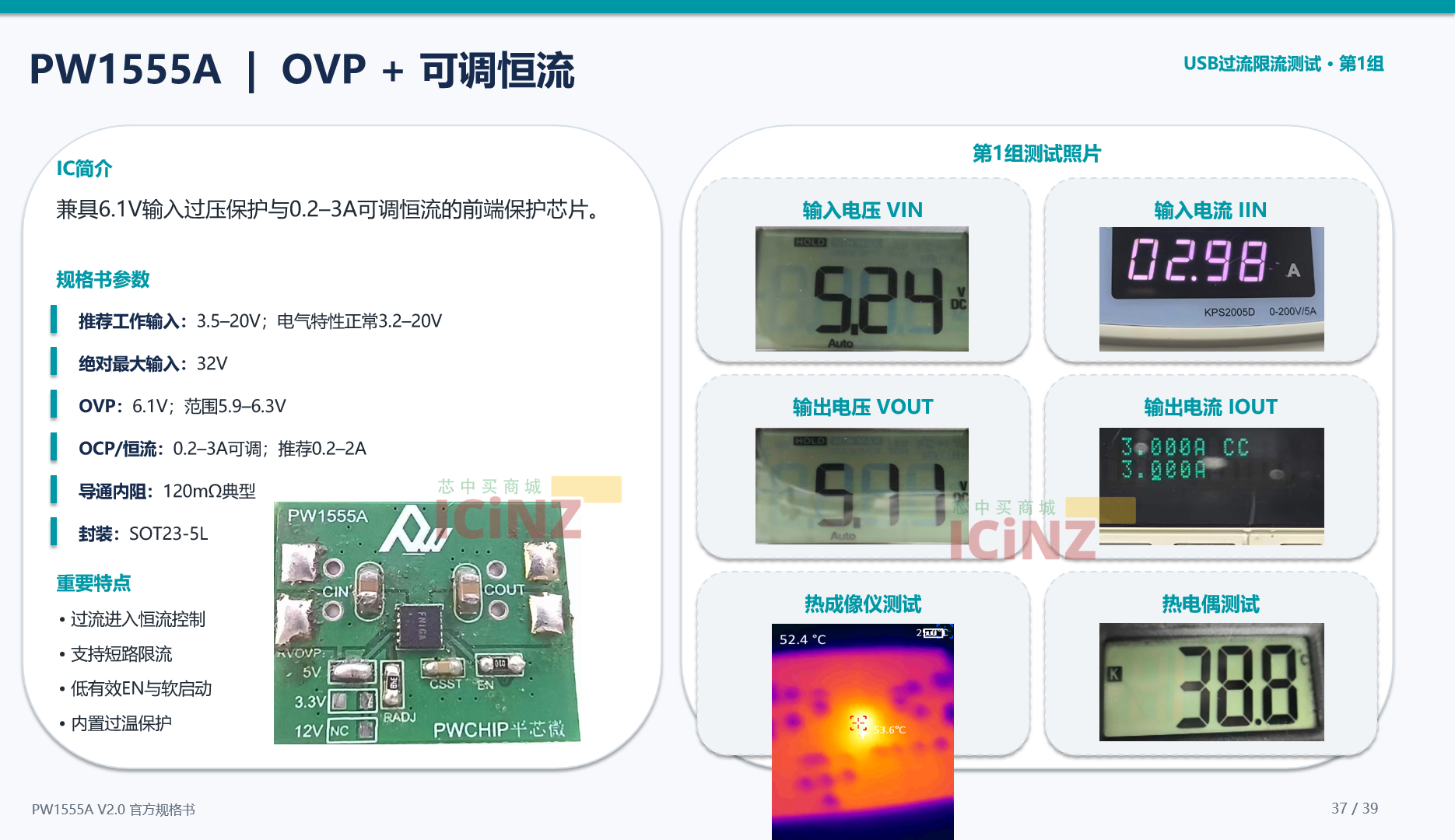

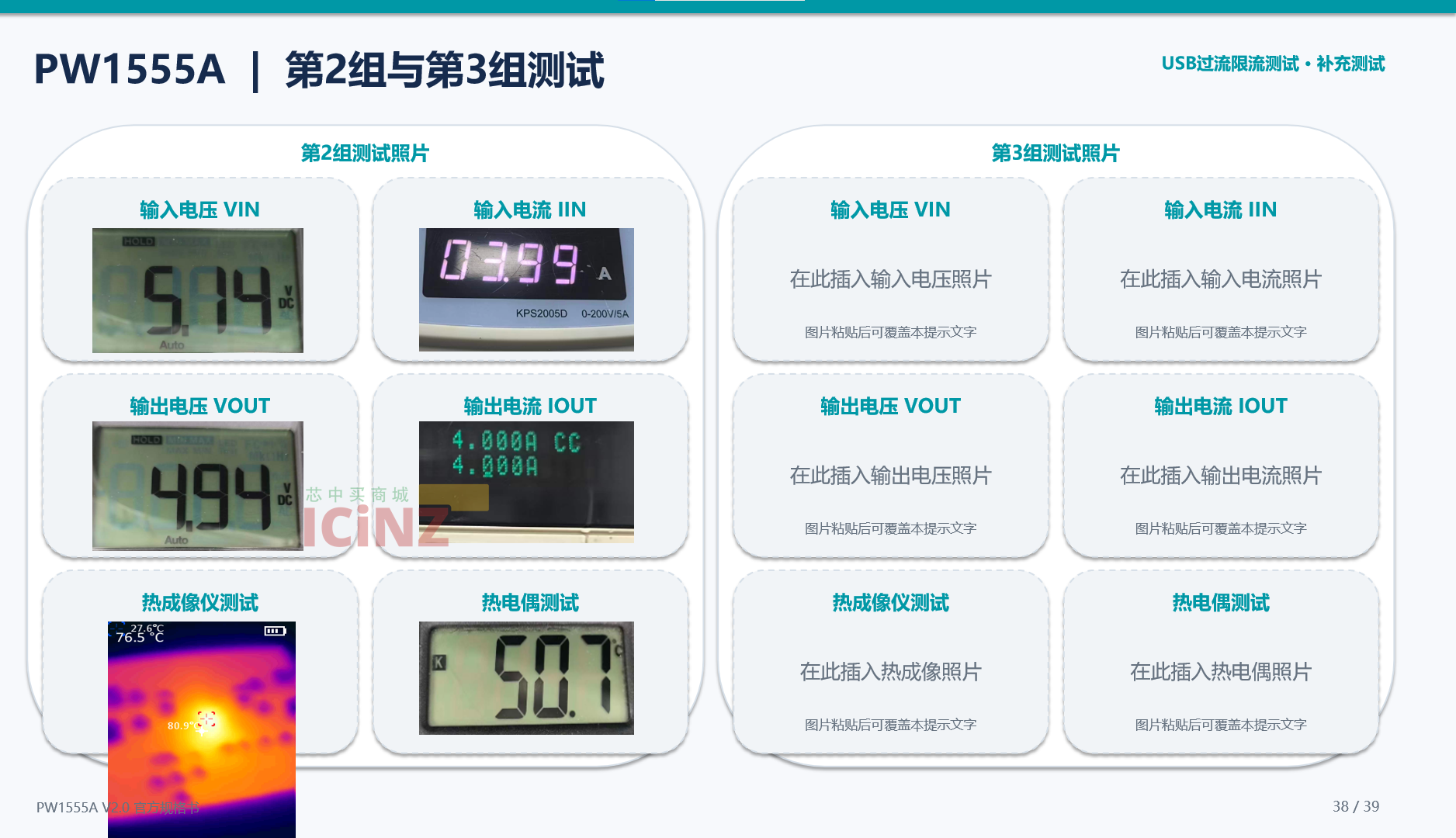

PW1555A | OVP + 可调恒流
IC简介
兼具6.1V输入过压保护与0.2--3A可调恒流的前端保护芯片。
规格书参数
推荐工作输入：3.5--20V；电气特性正常3.2--20V
绝对最大输入：32V
OVP：6.1V；范围5.9--6.3V
OCP/恒流：0.2--3A可调；推荐0.2--2A
导通内阻：120mΩ典型
封装：SOT23-5L
重要特点
• 过流进入恒流控制
• 支持短路限流
• 低有效EN与软启动
• 内置过温保护
