HTOOL-SA6000 手持式频谱分析仪与信号源：功能详解与二次开发指南

本文基于 HTOOL-SA6000 官方使用手册及实际使用经验撰写，系统介绍该设备的功能特性、操作方式、电脑连接方法以及 SCPI 二次开发要点。

一、设备概述

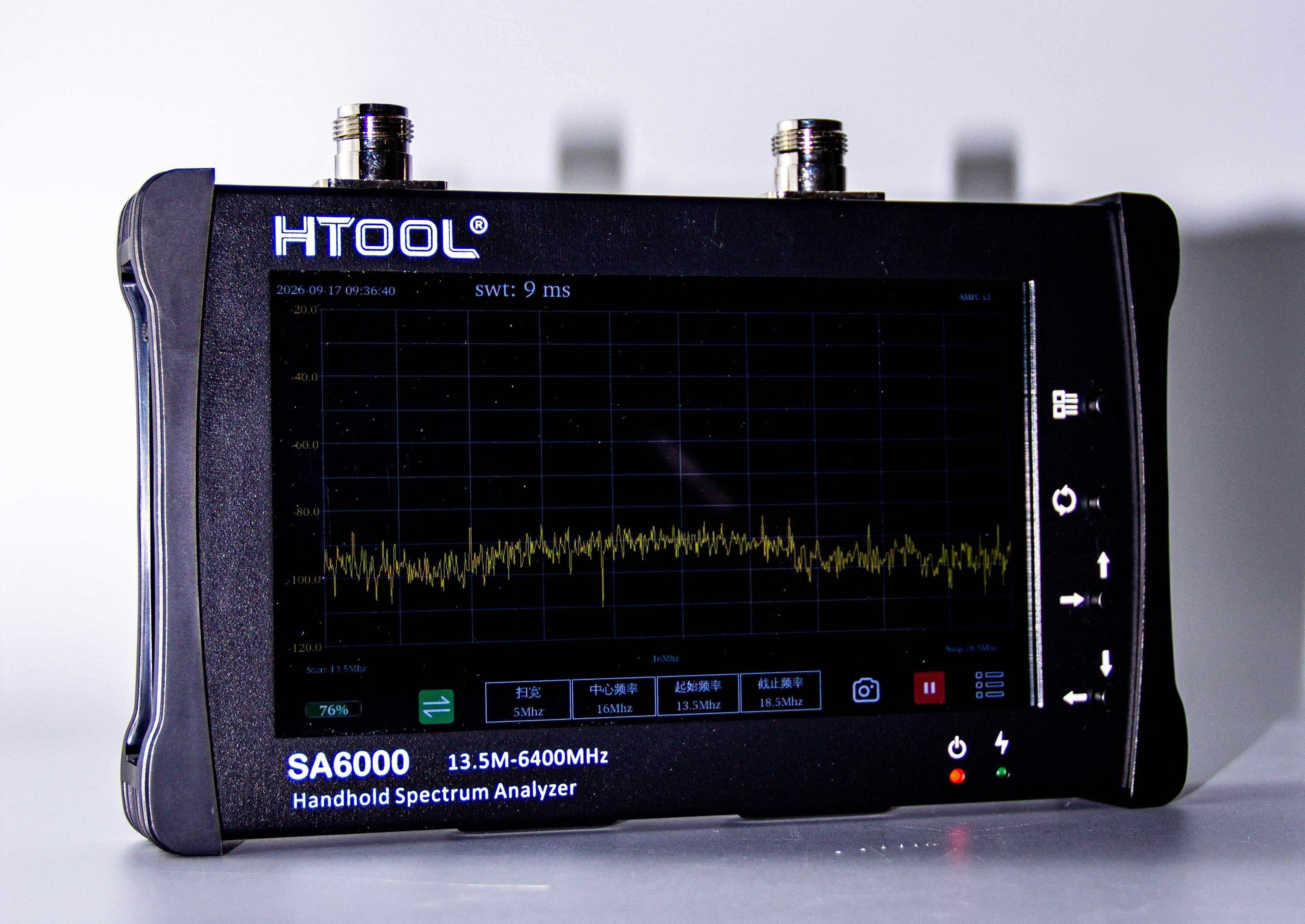

HTOOL-SA6000 是一款集频谱分析、信号发生与简易 S21 网络分析于一体的手持式射频测试设备。工作频率覆盖 13.5MHz 至 6.4GHz，适合射频调试、滤波器/放大器测试、线缆损耗评估以及电磁环境排查等场景。

1.1 核心技术参数

参数项	指标
频率范围	13.5 MHz ~ 6400 MHz（6.4GHz）
最大扫宽	6386 MHz
RBW 分辨率带宽	2.5kHz / 5kHz / 10kHz / 25kHz，支持 Auto 自动模式
底噪	极限约 -120dBm，典型约 -100dBm
信号源输出功率	-15dBm ~ -25dBm 可调
阻抗	50Ω
全频段扫描速度	最快约 0.5 秒
显示屏	7 英寸 TFT 电容触摸屏
电池容量	7000mAh，续航 ≥ 3 小时
通信接口	以太网、USB-OTG / RNDIS
操作系统	Linux

1.2 硬件特点

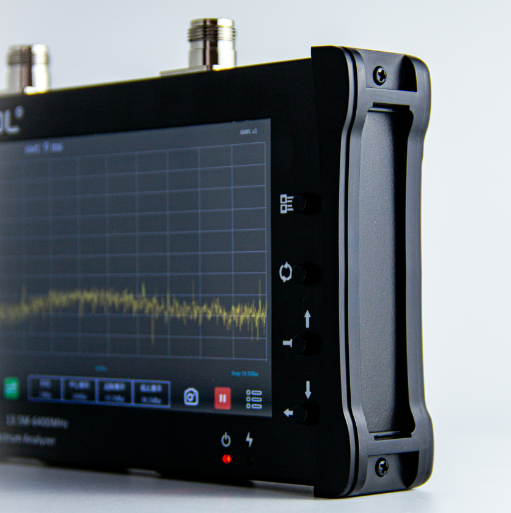

全金属机身设计，尺寸约 200mm × 120mm × 30mm，具备较好电磁屏蔽与便携性。

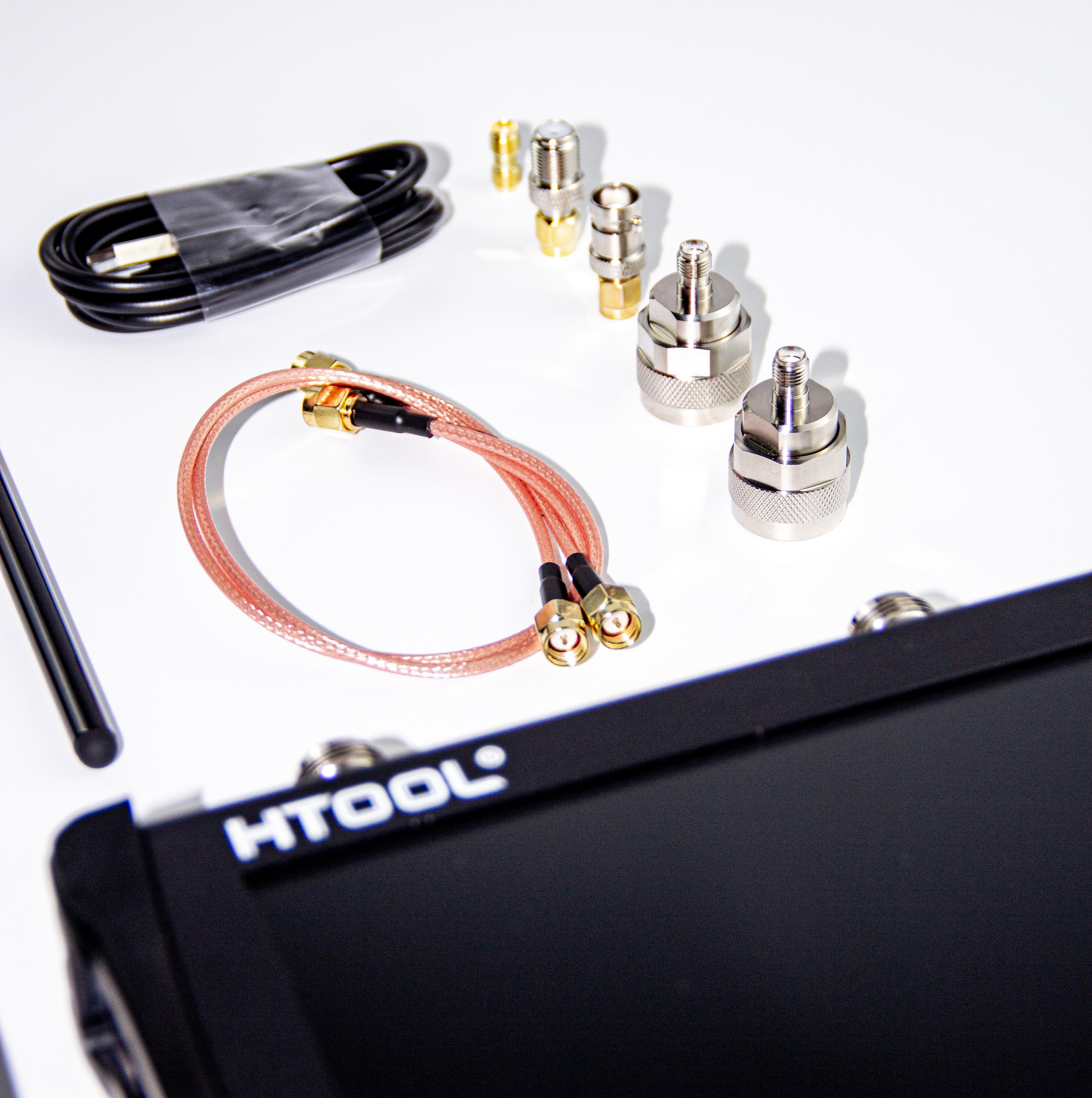

射频接口采用 N 型接头，标配 N 转 SMA 转接头与 SMA 馈线。
内置 RTC 时钟，联网自动校时，有利于文件时间戳与测试数据管理。
支持中文、英文、俄文三种语言界面。

二、本机操作与功能模块

2.1 主界面功能

主界面以频谱波形显示为核心，底部提供常用快捷功能入口：

快捷功能切换：短按切换扫描、峰值、标记、迹线等界面。
迹线模式：支持最大值保持、最小值保持、平均5次、平均10次及瀑布图显示。瀑布图适合观察信号随时间变化趋势，捕捉瞬态信号。
截屏功能：保存当前屏幕为时间戳命名 PNG 图片。
暂停按钮：冻结频谱画面但不影响标记、峰值功能。
手势操作：左右拖动频率轴调整扫描频段，上下拖动幅度轴调整参考电平。

2.2 菜单功能详解

① 载入（文件管理）

设备存储分为内部 EMMC 和 TF 卡，目录结构如下：

目录	说明
data	单帧频谱数据（.bin 格式）
picture	截屏图片
record	录制回放数据（.dat 格式）

支持文件的加载、删除、重命名 操作。⚠️ 注意：拔出 TF 卡前务必执行「保存记录」，否则临时数据可能被覆盖丢失。

② 输入通道设置

RBW（分辨率带宽）：RBW 越大扫描速度越快，频率分辨率越低；窄带信号测试建议选择较小 RBW。
输入衰减：0dB / 15dB / -15dB。信号过强时选择 15dB 衰减，信号过弱时选择 -15dB 增强灵敏度。
参考幅值：调整频谱纵向参考电平。

③ 信号源与 S21 测试

开启信号源后可设置输出频率与输出功率。
S21 模式 ：可设置采样点数（200/300/400/500），接好射频馈线后需要执行直通归一校准再进行器件测试。
可评估滤波器通带/阻带、放大器增益、线缆损耗等参数。

④ 保存数据

保存当前一帧原始频谱数据，文件名格式为 起始频率-截止频率(参考幅值).txt。

⑤ 记录与回放

该功能主要用于捕捉瞬时消失的信号 。设备支持后台持续录制，循环保存最近约 2 小时数据（扫宽 < 30MHz 条件下）。

录制：后台记录，不干扰前台频谱显示。
回放：需先暂停录制，支持手动逐帧、自动定时回放及索引跳转。
保存记录 ：将临时 record.dat 持久化存储到 EMMC 或 TF 卡 record 目录。

⚠️ 注意：record.dat 是临时文件，必须点击「保存记录」才会持久化存储。

⑥ 系统设置

显示设置：语言切换（中/英/俄）、网格幅值跨度（5dBm/10dBm）、屏幕休眠时长、亮度调节。
网络设置：以太网支持 mDNS 组播发现设备；USB-OTG 网络可通过 Type-C 直连电脑。
更新：支持 OTA 在线升级应用与系统固件。
系统信息：查看设备型号、频率范围、固件版本，附官网二维码获取资料。

三、电脑连接方式

3.1 以太网连接（推荐）

设备与电脑处于同一局域网时，推荐使用以太网连接。连接步骤：

将设备接入局域网；
在设备端查看网络 IP 地址；
使用上位机通过 mDNS 自动发现设备，或手动输入 IP 地址与端口号连接。

3.2 USB-RNDIS 连接（无以太网环境）

在没有以太网的环境下，可使用 Type-C 数据线通过 USB-RNDIS 方式建立网络连接。

驱动安装步骤：

解压 Ethernet_RNDIS_drivers_20220808.zip 至无中文路径目录；
在设备管理器中找到 USB 串行设备，右键更新驱动程序；
浏览计算机选择驱动目录下 RNDIS 文件夹完成安装；
安装成功后网络适配器出现 USB Ethernet/RNDIS Gadget；
在设备端「系统设置 → 网络设置」中刷新获取 USB-OTG-NetWork IP 地址；
电脑端执行 ping 设备IP 验证网络连通。

3.3 Samba 文件共享

Windows 下按 Win+R，输入 \\设备IP地址（如 \\192.168.1.172），回车后即可访问设备共享目录，直接拷贝 data/picture/record 下的数据文件。

四、上位机软件功能

上位机支持中/英/俄三语切换，可通过 mDNS 自动发现设备或手动输入 IP+端口连接。主要功能包括：

功能模块	说明
频率设置	设置起始/终止/中心频率与扫宽
RBW设置	远程配置分辨率带宽
标记控制	开启/关闭四组标记与四组峰值
信号源控制	远程启停、设置频率与功率
S21控制	设置测试点数，执行归一校准
迹线显示	正常/最大值/最小值/平均/瀑布图
数据保存	设置保存路径与周期，自动记录数据

五、SCPI 通信协议与二次开发

设备支持类 SCPI 指令，便于自动化测试脚本开发。常用指令如下：

5.1 信号源控制

复制代码

GENErator:STATus ON          // 开启信号源
GENErator:STATus?            // 查询信号源状态
GENErator:FREQuery 1000      // 设置输出频率 1000MHz
GENErator:GPWR 1000,-15      // 设置频点 1000MHz，功率 -15dBm
GENErator:S21 500,ON         // S21 测试，500 个点，开启

5.2 标记与峰值控制

复制代码

MARK:MARK1 2400,ON           // 标记1，频率 2400MHz，开启
MARK:MARK1?                  // 查询标记1
MARK:PEAK1 ON                // 开启峰值1

5.3 扫描配置与数据读取

复制代码

FREQuency:SCAN 100,2000,1,2  // 起始100MHz，结束2000MHz，开启数据流，RBW索引2
DATA:CURRent?                // 读取当前帧频谱数据

5.4 二进制数据帧格式解析

DATA:CURRent? 返回的二进制帧格式如下：

帧起始字符：#
报头：#Dxxxx，其中 D 为长度位数，数字表示数据段总字节长度
数据段内容：
- 起始频率与终止频率
- 幅值数据：每 2 字节一个采样点，数值放大 100 倍存储
- 帧末尾 48 字节存放 4 组峰值信息，每组 12 字节（频率 float、幅度 float、索引 int）
报尾固定：\r\n（0x0D 0x0A）

⚠️ 开发注意：

读取幅值后需除以 100 还原实际 dBm 数值；
峰值频率单位为 KHz；
二次开发时重点处理幅值的 100 倍放大，避免电平计算错误。

六、踩坑总结与注意事项

数据保存 ：record.dat 是临时文件，必须执行「保存记录」才会持久化；拔 TF 卡前务必保存，否则数据丢失。
驱动安装：USB-RNDIS 驱动务必解压到无中文路径，否则安装可能失败。
RBW 选择：RBW 越大扫描越快但频率分辨率下降，测试窄带信号尽量选小 RBW。
S21 测试 ：必须接好线缆后先执行直通归一校准，否则测试损耗/增益结果不准。
OTA 升级：升级过程在后台执行，轻微界面卡顿属正常；尽量保证网络稳定。
RTC 时钟：设备关机后时间可能漂移，联网自动校准；截图与录制文件名依赖系统时钟。

七、总结

HTOOL-SA6000 将频谱分析、信号源与 S21 器件测试集成于一台手持设备，支持 SCPI 指令与上位机软件，非常适合实验室外场调试、产线简易自动化射频测试等场景。二进制数据帧解析时需注意幅值的 100 倍放大，避免电平计算错误。
