STM32 面试实战：GPIO 配置常用模式

一、场景引入

在 STM32 项目开发中，GPIO 是最基础也最常用的外设，无论是驱动 LED、按键、继电器这类简单外设，还是对接 SPI、I2C、UART 等通信接口，都需要先正确配置 GPIO 模式。实际开发中如果模式配置错误，经常会出现外设无响应、通信丢包、引脚电平拉不起来等问题，比如把 I2C 的 SDA/SCL 配置成推挽输出就会导致通信完全失败，因此 GPIO 模式配置是嵌入式开发工程师必须掌握的基础能力，也是面试中 STM32 方向的高频基础考点。

二、面试题

STM32 GPIO 有哪些常用配置模式？分别适用什么场景？

三、原理解析

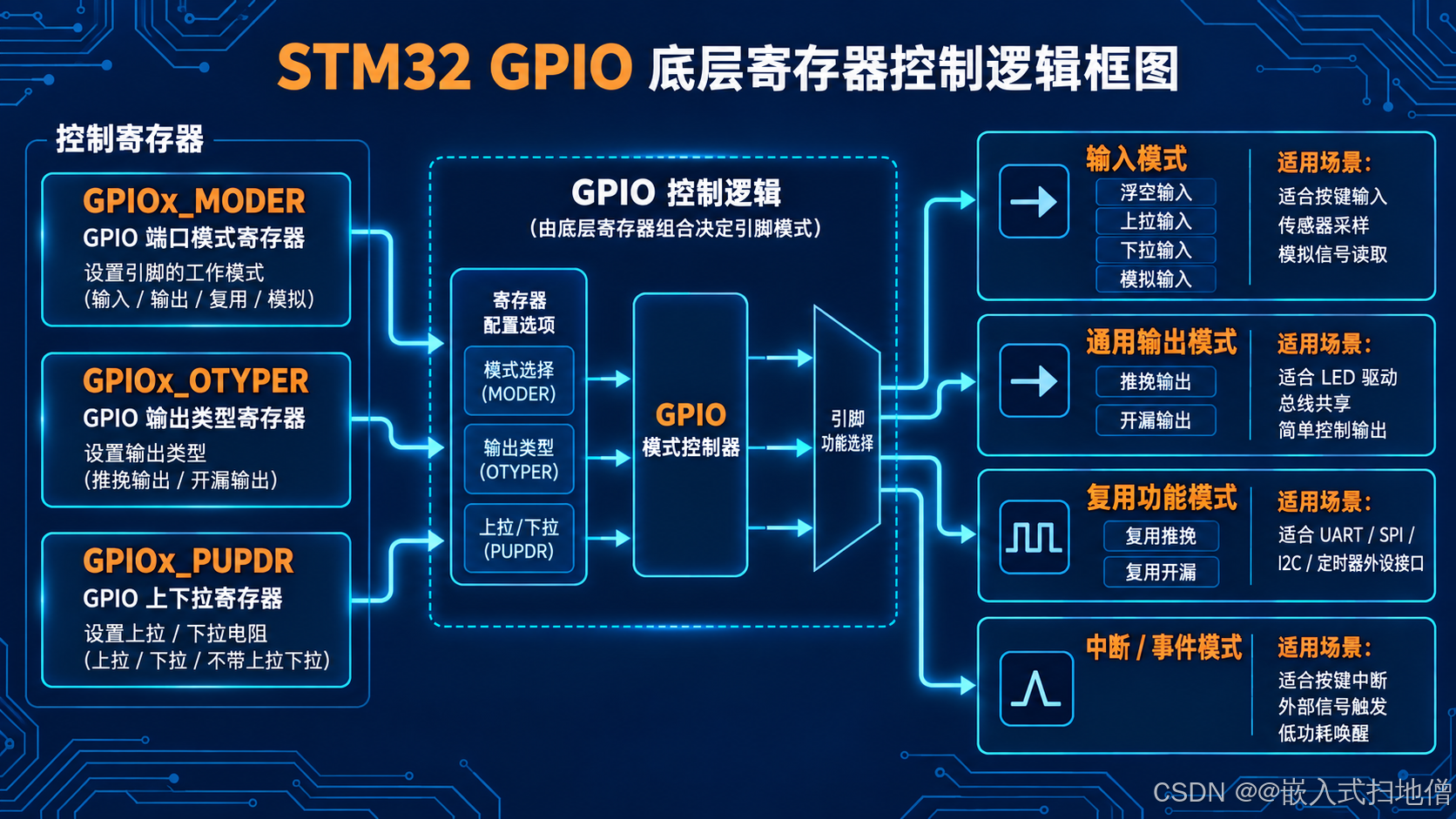

STM32 的 GPIO 常用模式分为 4 大类共 8 种，底层由 GPIOx_MODER（模式寄存器）、GPIOx_OTYPER（输出类型寄存器）、GPIOx_PUPDR（上下拉寄存器）三个寄存器共同控制：

输入模式：包括浮空输入（上下拉都不使能，电平完全由外部电路决定，常用于标准通信接口的输入阶段）、上拉输入（默认电平为高，适用于按键输入，按下时为低）、下拉输入（默认电平为低，适用于检测高电平触发的外部信号）、模拟输入（连接 ADC/DAC 外设，此时施密特触发器关闭，数字通路无效，避免数字噪声干扰模拟信号）；
通用输出模式：包括推挽输出（输出高电平时 PMOS 导通拉到 VDD，低电平时 NMOS 导通拉到 GND，驱动能力强，适用于驱动 LED、继电器等需要直接输出高低电平的场景）、开漏输出（仅 NMOS 工作，输出低时拉到 GND，输出高时为高阻态，需要外部上拉电阻才能输出高电平，支持电平转换，比如 5V 和 3.3V 系统对接）；
复用功能模式：同样分为推挽和开漏两种，此时 GPIO 引脚交由片上外设（如 UART、SPI、I2C）控制，不再受 GPIO 输出数据寄存器影响，比如 UART 的 TX 引脚配复用推挽，I2C 的 SDA/SCL 配复用开漏；
中断 / 事件模式：属于输入模式的扩展，在输入模式基础上配置 EXTI 外设，可实现上升沿、下降沿或双边沿触发的外部中断或事件。

四、三道递进追问及答案

4.1 基础追问：按键输入场景下，优先选择哪种 GPIO 模式？为什么？

优先选择上拉输入模式，因为默认状态下引脚电平为高，按键按下时引脚接地变为低电平，不需要额外在外部电路接上拉电阻，同时可以避免引脚浮空导致的电平抖动误触发。

4.2 进阶变形：I2C 通信的 SDA 和 SCL 引脚为什么要配置为复用开漏模式，而不是复用推挽？

开漏模式支持多设备挂载到同一总线，符合 I2C 的线与逻辑，当多个设备同时拉低总线时不会出现 VDD 与 GND 直接短路的问题；同时可通过外部上拉电阻适配不同的总线电平，比如接 5V 上拉就可以实现 5V I2C 通信，推挽模式无法支持多设备挂载的线与逻辑和电平转换。

4.3 实战综合：使用 STM32 的 GPIO 驱动共阳数码管的段选引脚，应该配置成哪种模式？如果出现段选电平拉不高的问题，可能是什么原因？

应该配置为推挽输出模式，共阳数码管的公共端接 VCC，段选引脚输出低电平时对应的段点亮，推挽输出的低电平驱动能力足够。如果出现电平拉不高的问题，首先检查是否误配置成了开漏输出且没有外部上拉，其次检查引脚是否和其他低电平电路短路，最后确认输出数据寄存器是否正确置、是否存在外设复用冲突导致引脚未受 GPIO 控制。

五、最小验证实验

5.1 实验环境

STM32F103C8T6 最小系统板、Keil MDK5、ST-Link 下载器、1 个 LED、1 个限流电阻（1kΩ 左右）、1 个按键、若干杜邦线

5.2 实验代码

objectivec 复制代码

#include "stm32f10x.h"

// GPIO初始化函数
void GPIO_Init_Test(void) {
    // 开启GPIOA和GPIOB时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    // PA0配置为推挽输出，驱动LED
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // PB0配置为上拉输入，接按键
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

int main(void) {
    GPIO_Init_Test();
    while(1) {
        // 按键按下时PB0为低，点亮LED
        if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == RESET) {
            GPIO_SetBits(GPIOA, GPIO_Pin_0); // 共阴LED，阳极接PA0时输出高点亮
        } else {
            GPIO_ResetBits(GPIOA, GPIO_Pin_0);
        }
    }
}

5.3操作步骤

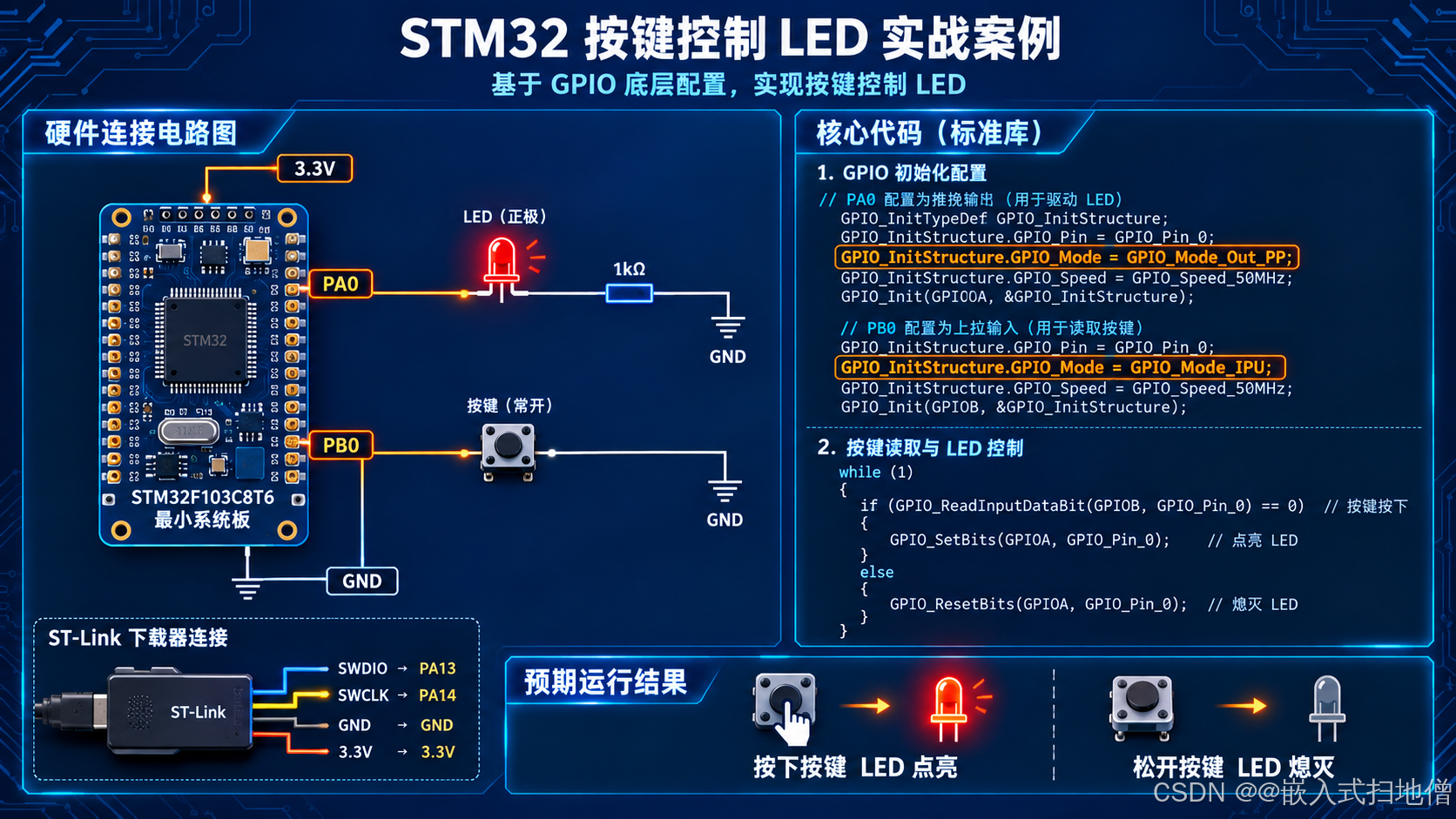

电路连接：LED 阳极接 PA0，阴极串联 1kΩ 限流电阻后接 GND；按键一端接 PB0，另一端接 GND；
将代码导入 Keil MDK，编译生成 hex 文件；
用 ST-Link 连接开发板，将 hex 文件下载到 STM32 中；
按下和松开按键，观察 LED 状态。

5.4 预期结果

按下按键时 LED 点亮，松开按键时 LED 熄灭，说明推挽输出和上拉输入模式配置正确，功能正常。

六、实战总结

核心考点：STM32 GPIO 的 8 种常用模式的定义、寄存器控制逻辑、适用场景。

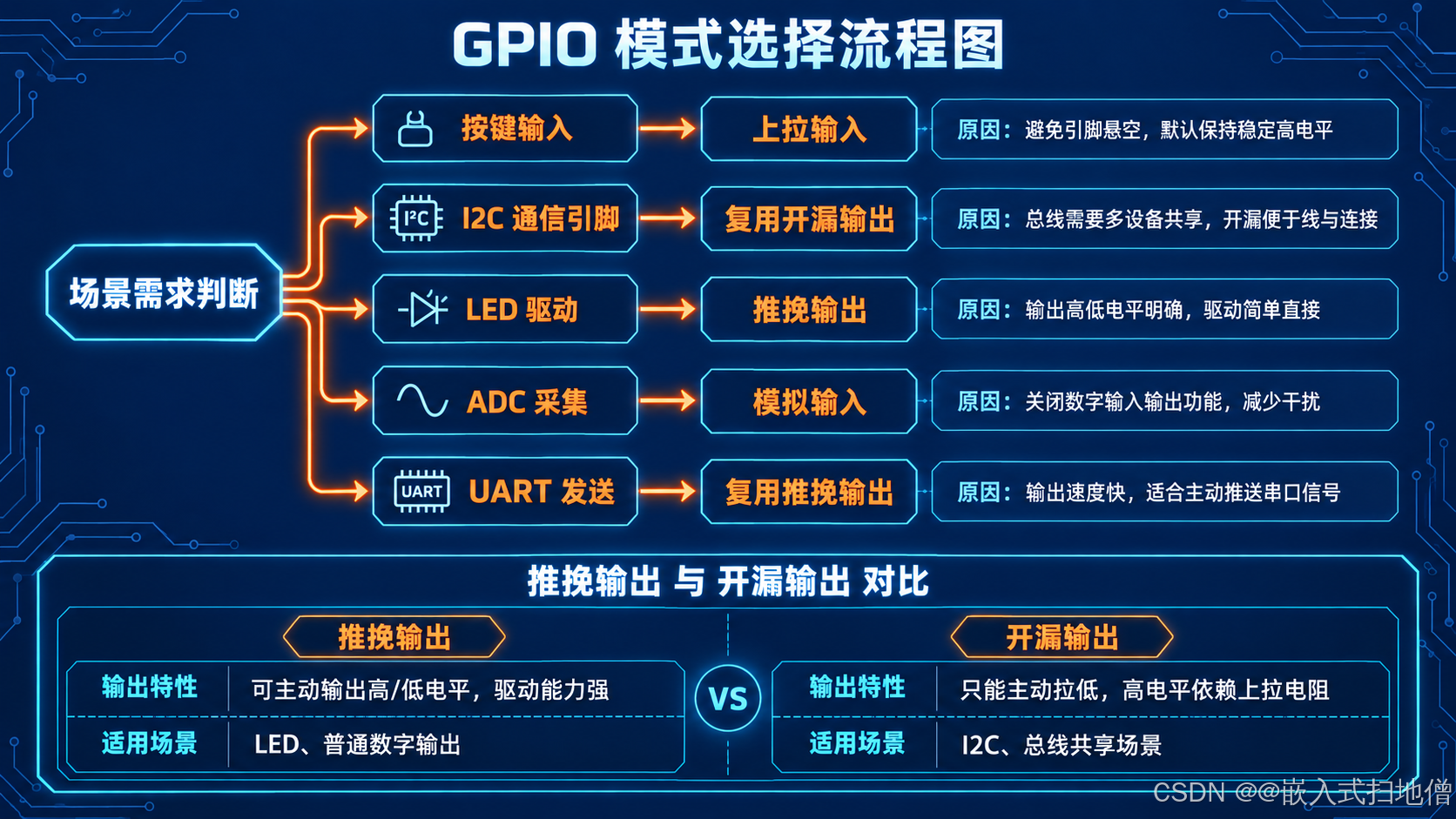

核心结论：输入类场景优先根据默认电平需求选上下拉输入，模拟信号采集选模拟输入，通用输出选推挽，需要电平转换 / 多设备总线选开漏，外设接口选对应复用模式。

易错点：混淆开漏和推挽的适用场景、忘记开启 GPIO 时钟、复用功能模式未映射对应外设、输出型负载未加限流电阻导致引脚损坏。

实战建议：结合实际项目场景记忆每种模式的用法，动手做实验验证不同模式下的引脚电平特性，重点关注通信接口的 GPIO 模式配置要求。
