0. 这一篇继续回答什么？

上一篇从语言内存模型的规则出发，看 Atomic 如何提供 Atomicity、Visibility 和 Ordering。

这一篇继续往下看：Java、Go 和 CPython 分别如何在 Runtime 和 CPU 层实现这些保证。

1. HotSpot 如何实现 AtomicInteger？

1.1 分层

先把 Java 的实现层次固定下来：

text 复制代码

JDK API
实例：AtomicInteger
作用：提供 Atomic 操作
        │
        ▼
JDK Internal
实例：Unsafe
作用：提供底层 Atomic Primitive
        │
        ▼
JVM Implementation（HotSpot）
实例：Intrinsic / C1 / C2
作用：把 Atomic Primitive 降低到机器指令
        │
        ▼
x86-64 Hardware
实例：Atomic Instruction / Cache Coherence / Fence
作用：提供 Atomicity、Visibility 与 Ordering 的硬件基础

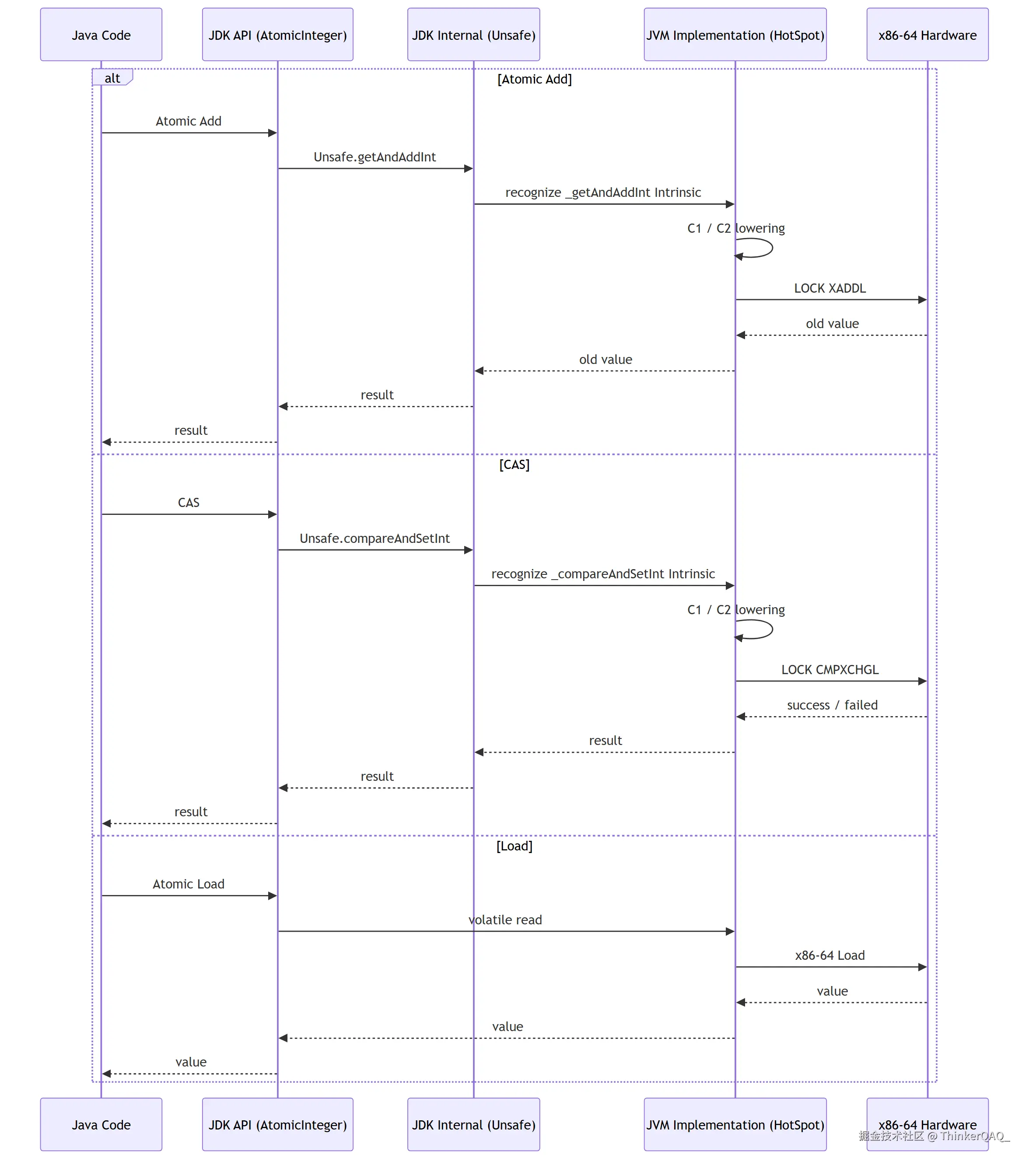

1.2 一次 AtomicInteger 的完整实现路径

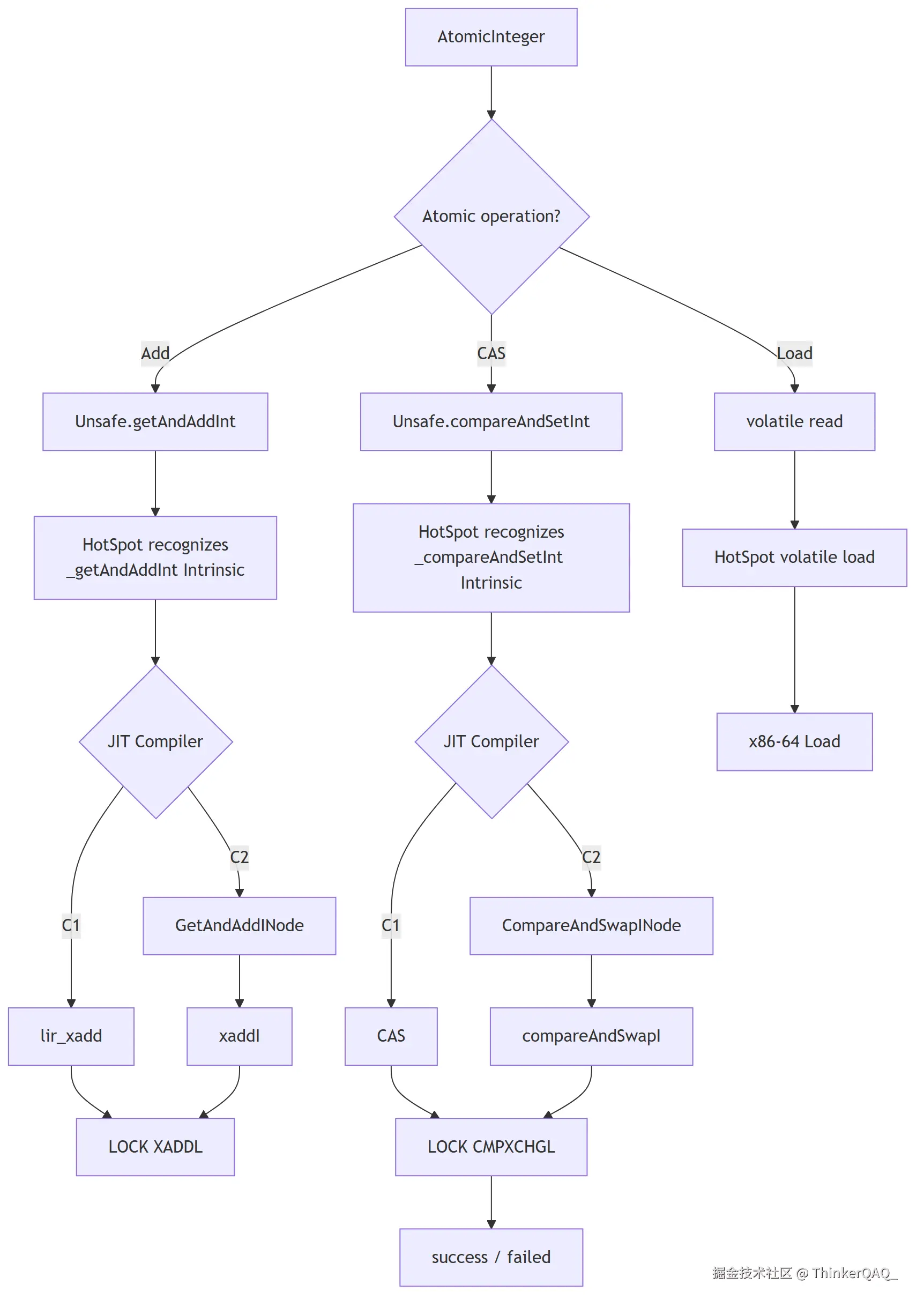

上面的时序图只保留跨层主流程。HotSpot 内部的核心路径可以进一步展开为：

1.3 Atomicity

Atomicity 对应上面流程图里的两种原子更新：

text 复制代码

Atomic Add：LOCK XADDL
CAS：       LOCK CMPXCHGL

它们都把一次共享状态修改作为不可分割的 Atomic RMW 完成。

1.4 Visibility 和 Ordering

Visibility 和 Ordering 对应上面流程图里的 Atomic 写入与读取边界：

text 复制代码

写侧：Atomic Add / CAS
读侧：Atomic Load

上层的 JMM / VarHandle Memory Effects 规定这些操作的内存语义，HotSpot 在编译时保留相应的顺序约束，再由 CPU 的 Cache Coherence 和内存顺序落实。

所以 Java 与第一篇的硬件模型对应为：

text 复制代码

Atomicity
  → Atomic Instruction
  → HotSpot / x86-64: LOCK XADD / LOCK CMPXCHG

Visibility
  → Cache Coherence
  → 典型 x86-64 CPU：MESI-family（如 MESIF / MOESI）

Ordering
  → Compiler Ordering + Hardware Memory Ordering
  → HotSpot + x86-64 ordering rules

实现可以继续查看 OpenJDK 的 AtomicInteger.java、Unsafe.java、vmIntrinsics.hpp、c1_GraphBuilder.cpp 和 c2compiler.cpp。

2. Go Runtime 如何实现 sync/atomic？

2.1 分层

text 复制代码

Go API
实例：sync/atomic / atomic.Int64
作用：声明 Atomic 操作
        │
        ▼
Go Implementation（sync/atomic）
实例：AddInt64 / CompareAndSwapInt64 / LoadInt64
作用：实现 Atomic API 语义
        │
        ▼
Go Runtime
实例：internal/runtime/atomic
作用：实现底层 Atomic Primitive
        │
        ▼
x86-64 Hardware
实例：Atomic Instruction / Cache Coherence / Fence
作用：提供 Atomicity、Visibility 与 Ordering 的硬件基础

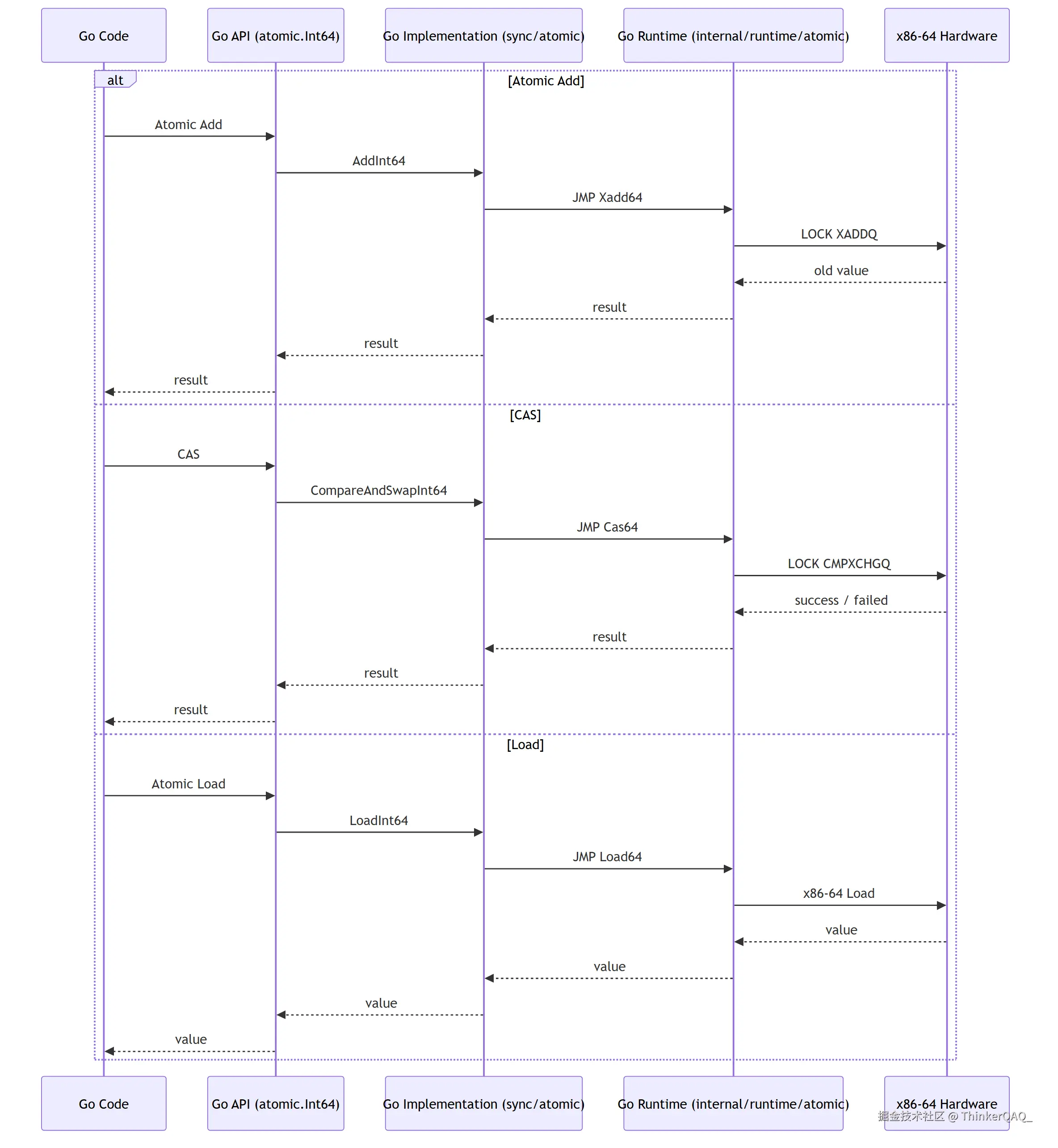

2.2 一次 atomic.Int64 的完整实现路径

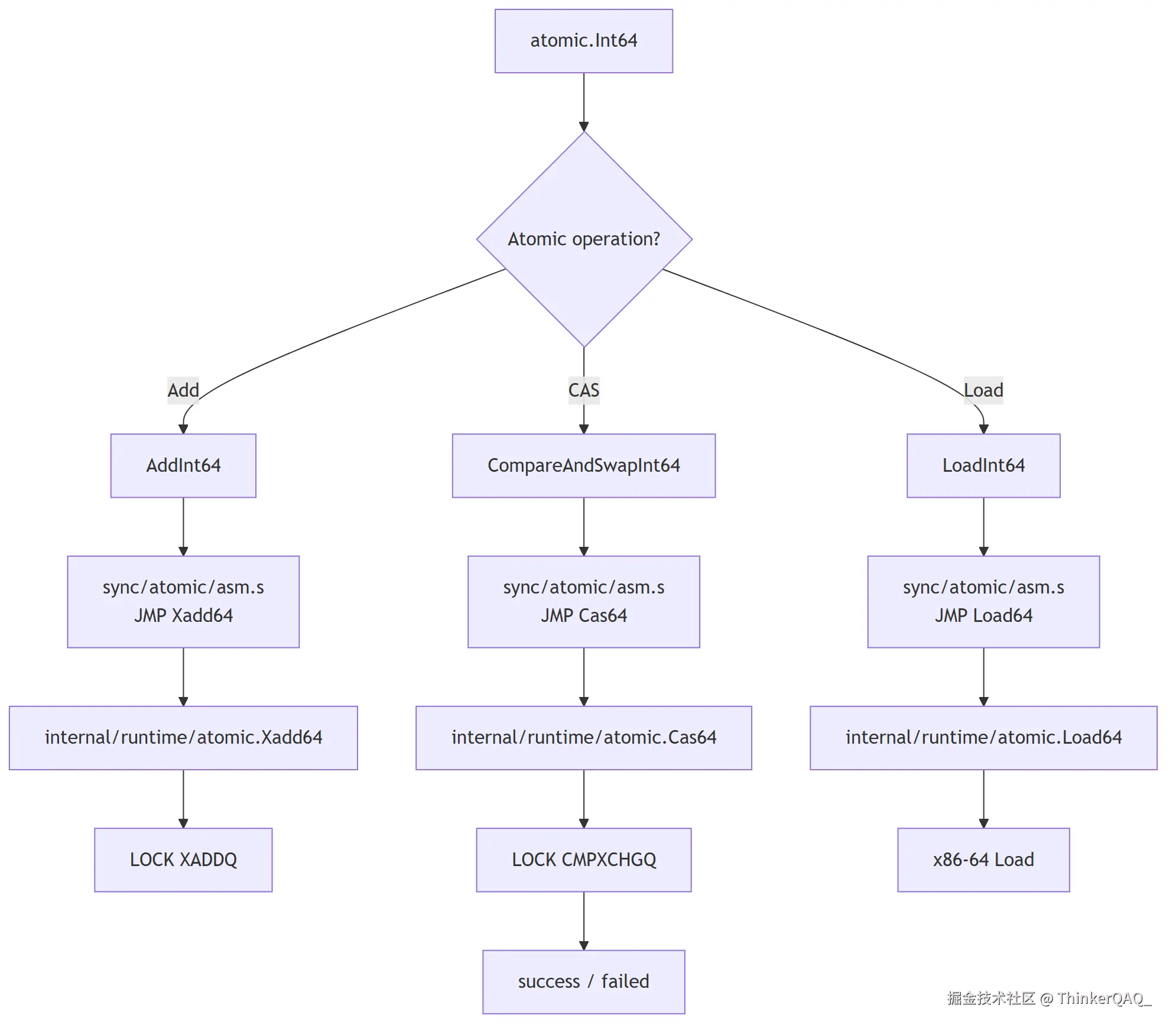

上面的时序图只保留跨层主流程。Go 内部的核心路径可以进一步展开为：

2.3 Atomicity

Atomicity 对应上面流程图里的两种原子更新：

text 复制代码

Atomic Add：LOCK XADDQ
CAS：       LOCK CMPXCHGQ

它们都把一次共享状态修改作为不可分割的 Atomic RMW 完成。

2.4 Visibility 和 Ordering

Visibility 和 Ordering 对应上面流程图里的 Atomic 写入与读取边界：

text 复制代码

写侧：Atomic Add / CAS
读侧：Atomic Load

Go Memory Model 规定 Atomic 操作的同步与顺序语义，编译器和 Runtime 将这些语义保留到目标架构，再由 CPU 的 Cache Coherence 和内存顺序落实。

所以 Go 与第一篇的硬件模型对应为：

text 复制代码

Atomicity
  → Atomic Instruction
  → Go / x86-64: LOCK XADDQ / LOCK CMPXCHGQ

Visibility
  → Cache Coherence
  → 典型 x86-64 CPU：MESI-family（如 MESIF / MOESI）

Ordering
  → Compiler / Runtime Ordering + Hardware Memory Ordering
  → Go Atomic semantics + x86-64 ordering rules

实现可以继续查看 sync/atomic/type.go、sync/atomic/asm.s 和 internal/runtime/atomic/atomic_amd64.s。

3. CPython 如何实现内部 Atomic？

Python 标准库没有与 AtomicInteger、atomic.Int64 对称的通用整数 Atomic API，所以这一节从 CPython Runtime 内部开始。

3.1 分层

text 复制代码

CPython Runtime
实例：Runtime 内部共享状态
作用：调用内部 Atomic 操作
        │
        ▼
CPython Implementation
实例：_Py_atomic_*
作用：实现 Runtime Atomic 语义
        │
        ▼
C Compiler
实例：GCC / Clang __atomic_*
作用：把 Atomic 与 Memory Order 映射到目标架构
        │
        ▼
x86-64 Hardware
实例：Atomic Instruction / Cache Coherence / Fence
作用：提供 Atomicity、Visibility 与 Ordering 的硬件基础

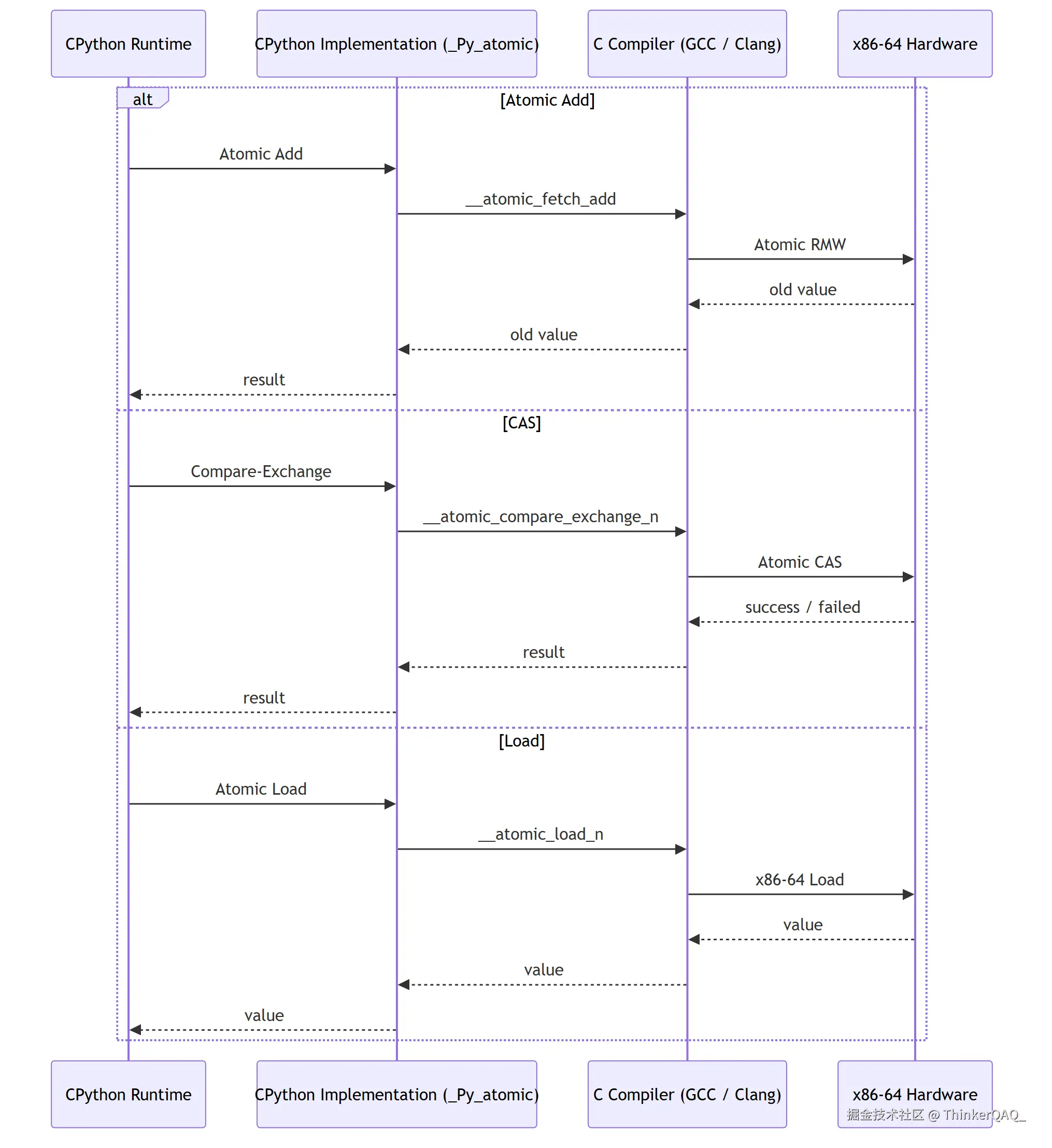

3.2 一次 CPython Atomic 的完整实现路径

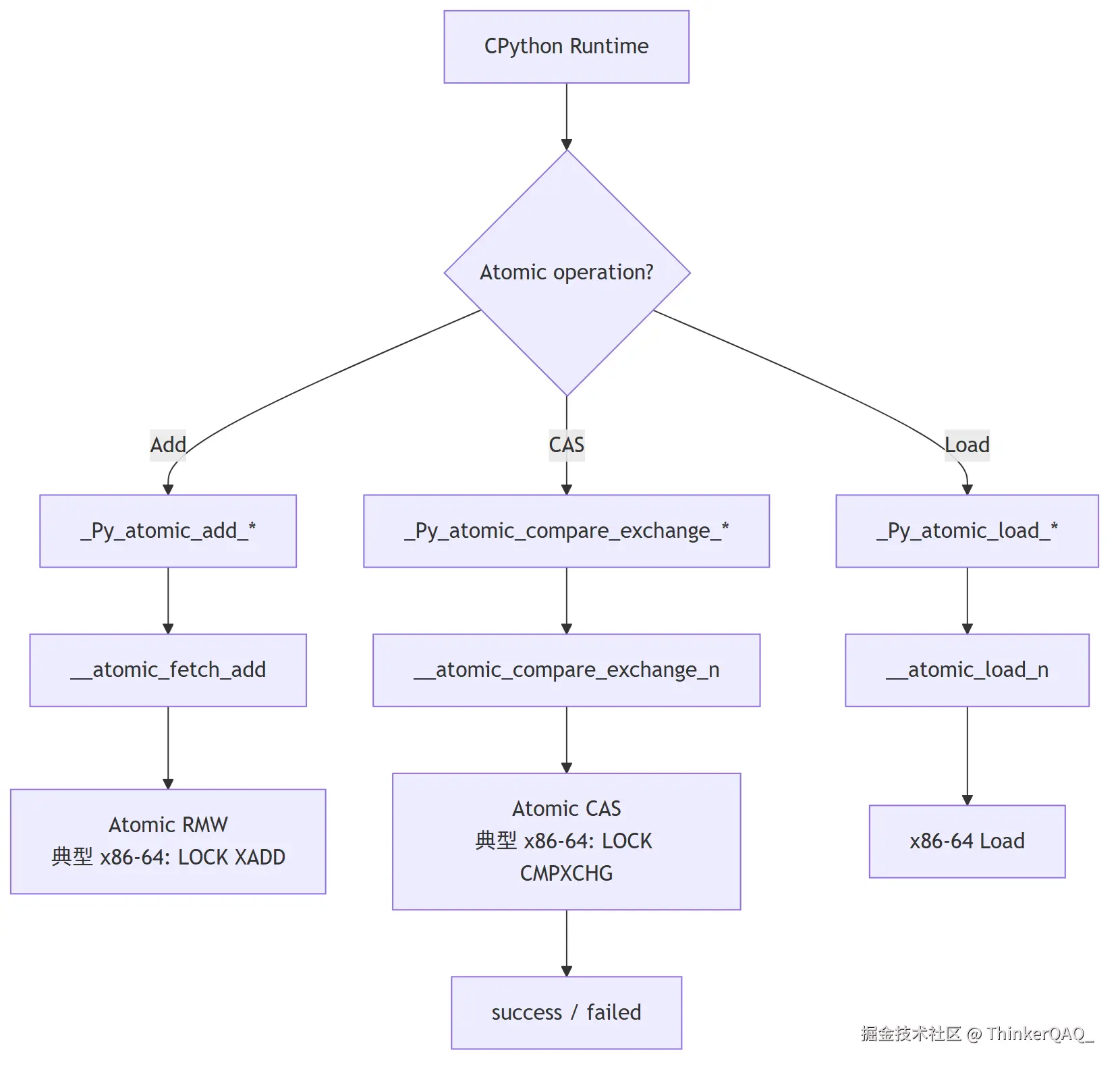

上面的时序图只保留跨层主流程。CPython 内部的核心路径可以进一步展开为：

3.3 Atomicity

Atomicity 对应上面流程图里的两种原子更新：

text 复制代码

Atomic Add：_Py_atomic_add_* → __atomic_fetch_add → Atomic RMW
CAS：       _Py_atomic_compare_exchange_* → __atomic_compare_exchange_n → Atomic CAS

在 x86-64 上，编译器通常会把这两类操作分别落实为 LOCK XADD 和 LOCK CMPXCHG 一类的原子指令。

3.4 Visibility 和 Ordering

Visibility 和 Ordering 对应上面流程图里的 Atomic 写入与读取边界：

text 复制代码

写侧：Atomic Add / CAS
读侧：Atomic Load

_Py_atomic_* 将 Memory Order 传递给 GCC / Clang 的 __atomic_* builtins，再由编译器映射到目标架构的顺序约束与 Atomic 操作。

所以 CPython 与第一篇的硬件模型对应为：

text 复制代码

Atomicity
  → Atomic Instruction
  → x86-64: LOCK XADD / LOCK CMPXCHG

Visibility
  → Cache Coherence
  → 典型 x86-64 CPU：MESI-family（如 MESIF / MOESI）

Ordering
  → Compiler Atomic Memory Order + Hardware Memory Ordering
  → __atomic_* order + x86-64 ordering rules

这里描述的是 CPython Runtime 的实现，不把它提升成 Python 应用层的 Memory Model。

实现可以继续查看 pyatomic.h 和 pyatomic_gcc.h。

4. 三种实现的共同套路

看完 Java、Go 和 CPython，把具体 API 拿掉，Atomic 做的事情其实很固定。

4.1 一次更新怎么做到不可分割？

普通的 read-modify-write 是三步：

text 复制代码

Load
  ↓
Modify
  ↓
Store

问题是其他执行单元可以插进来：

text 复制代码

CPU A                       CPU B

Load 0                      Load 0
Add 1                       Add 1
Store 1                     Store 1

Atomic 做的事情就是把这三步收成一次操作：

text 复制代码

Atomic RMW
   │
   ├── Add
   ├── Swap
   └── CAS

继续往下，最终由 CPU 的原子指令完成。

4.2 同时更新冲突了怎么办？

如果是 Atomic Add，两次更新都要完成：

text 复制代码

counter = 0

CPU A                       CPU B

Atomic Add
0 → 1

                            Atomic Add
                            1 → 2

先后顺序可以不同，但不会丢掉其中一次更新。

如果是 CAS，情况不同：

text 复制代码

CPU A                       CPU B

CAS 0 → 1                  CAS 0 → 1
    │                           │
    ▼                           ▼
  success                     failed

CAS 失败以后，上层代码决定怎么办：

text 复制代码

CAS
 │
 ├── success ──> done
 │
 └── failed
       │
       ├── return false
       │
       └── reload → retry

所以 Atomic 没有 Mutex 那条固定的 Spin → Park → Wakeup 路径。Add 直接完成一次原子更新；CAS 失败则返回失败，是否重试由上层决定。

4.3 为什么还能保证 Visibility 和 Ordering？

Atomicity 只保证"这一笔更新不能被拆开"。

Atomic 前后的普通读写还要满足上层规定的内存顺序：

text 复制代码

前面的普通写入
      │
      ▼
Atomic Update
      │
      ▼
Atomic Read
      │
      ▼
后面的普通读取

这条关系继续往下由三层保证：

text 复制代码

Language / Runtime Memory Semantics
        ↓
Compiler Ordering
        ↓
Hardware Memory Ordering + Cache Coherence

所以三种实现虽然 API 不同，最终都在解决同三件事：

text 复制代码

一次更新不可分割
        +
冲突时怎么处理
        +
前后的内存访问不能乱

5. Atomic 和 Mutex 有什么区别？

最简单的区别只有一句：

Atomic 处理一次共享状态操作；Mutex 保护一段代码。

5.1 一次状态更新，两种做法

比如只想把一个计数器加一。

Mutex：

text 复制代码

Lock
  ↓
counter++
  ↓
Unlock

Atomic：

text 复制代码

Atomic Add(counter, 1)

Mutex 的思路是：

text 复制代码

先让一个执行单元进入
        ↓
再执行这段代码
        ↓
最后退出

Atomic 的思路是：

text 复制代码

这一次更新本身
直接不可分割

如果问题真的只有一次 Add、CAS、Swap 或 Load / Store，Atomic 不需要再包一层临界区。

5.2 多个 Atomic 为什么不能代替一把 Mutex？

假设一次操作要同时改两个状态：

text 复制代码

balance -= 100
count++

把两个变量分别做成 Atomic：

text 复制代码

Atomic balance -= 100
        ↓
        ← 其他线程可能在这里读到中间状态
        ↓
Atomic count++

只能保证两次更新各自不可分割，不能保证它们合起来也是一个整体。

Mutex 可以直接把两步包起来：

text 复制代码

Lock
  ↓
balance -= 100
count++
  ↓
Unlock

在这段临界区结束以前，其他竞争者不能进入同一段受保护代码。

所以问题一旦从"改一个状态"变成"这几步必须一起完成"，Mutex 就更容易表达。

5.3 怎么选？

直接看你要保护什么：

text 复制代码

一次状态操作
Add / CAS / Swap / Load / Store
        ↓
      Atomic

text 复制代码

一段逻辑
读取 → 判断 → 修改多个状态
        ↓
      Mutex

两者也不是完全独立的。

Mutex 自己在实现"谁先拿到锁"时，底层通常就会使用 Atomic / CAS：

text 复制代码

Atomic / CAS
    ↓
竞争锁状态
    ↓
Mutex
    ↓
保护临界区

所以可以把关系理解成：

text 复制代码

Atomic：解决一次共享状态更新
Mutex：在 Atomic 等底层能力之上，再提供一整段临界区

6. 下一篇：volatile

Atomic 解决的是 counter++ 这类 RMW 的原子更新。

如果不需要 RMW，只需要让一个线程的写入对另一个线程可见，并建立正确顺序，就进入了 volatile 的问题。

下一篇继续从语言规则开始讨论 Visibility 和 Ordering。
