科研级 EMCCD 与 sCMOS 相机本身不难接，难的是把它塞进自己的实验时序里。本文拆一条完整链路：从 Andor SDK 的 DLL 接口，到 LabVIEW 里从初始化到出图的每一步。

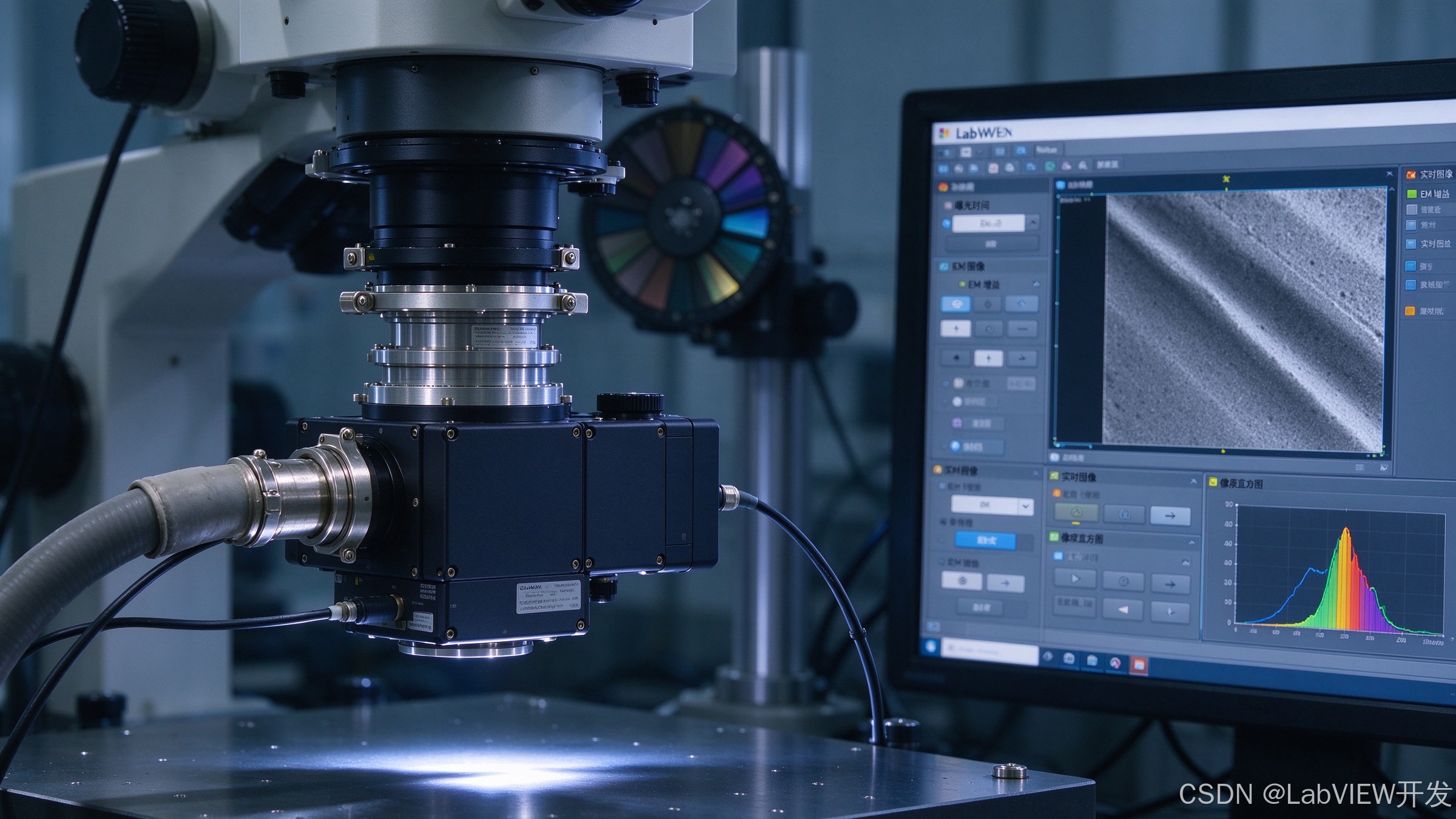

显微镜接口上的科研级制冷相机，LabVIEW 界面呈现曝光时间、EM 增益与实时图像直方图
01 这类相机为什么不好控
在单光子成像、活细胞荧光显微、天文观测这类场景里，Andor 的 EMCCD（iXon 系列）和 sCMOS（Zyla、Sona、Marana 等）是常见选择------它们能在极弱光下拿到可用图像。
但买回来不等于用起来 。这类相机厂商都配了自己的采集软件（如 Solis、iQ），点点鼠标就能拍。问题在于：科研要的从来不是"拍一张照片"，而是把相机嵌进一整套实验流程------曝光的同时位移台要走到位、光源要按序列开关、温度要记录、图像要按编号落盘。
自带软件做不到这些。你必须自己写程序去驱动它。
而这类相机的可控参数比普通工业相机多得多：曝光时间、EM 增益、制冷温度、读出模式、触发模式、binning 方式......每一个都影响最终图像的质量。控不住这些，数据就不可比。
02 接口：Andor SDK 是那座桥
Andor 把这些能力封装成一套 SDK，核心是一个动态链接库。LabVIEW 要做的，是通过调用库函数节点去调这个 DLL。
选 SDK 之前先分清代次，这一步错了后面全白搭：
- SDK2 对应 CCD 与 ICCD 系列，包括 iXon 这类 EMCCD，库文件是 `atmcd32d.dll`（64 位系统下是 `atmcd64d.dll`）；
- SDK3 对应 sCMOS 系列，用的是另一套 DLL，与 SDK2 不通用。
好消息是 Andor 官方就支持 LabVIEW------SDK 安装包里直接带 LabVIEW 示例 VI，装完就能跑。SDK 附带的 `ATMCD32D.BAS` 文件里，就是为 LabVIEW 准备的函数原型声明。
有一条必须对齐：位数。LabVIEW 的位数、DLL 的位数、操作系统的位数要一致。官方示例 VI 在不同 SDK 版本里对 LabVIEW 版本的要求也不同，早期版本要求 32 位环境。这个坑不提前确认，会在"调用库函数节点"那一步直接报错。
03 一条完整的控制链路
这套流程是有固定顺序的，每一步都依赖上一步的结果：
第一步，`Initialize`。 初始化相机。注意：这一步相机会自动校准片内的 A/D 转换器，要花几秒钟。第一次跑的人常以为程序卡死了。
第二步，配置工作模式。 至少四个函数要设：`SetTriggerMode`（0 表示内触发）、`SetGateMode`（3 表示门常开）、`SetReadMode`（4 表示图像模式）、`SetAcquisitionMode`（1 表示单次扫描）。
第三步，设置采集参数。 `SetExposureTime` 设曝光时间；`SetEMGainMode` 设 EM 增益，取值范围 0 到 300。这两个参数直接决定图像的亮度和噪声，是实验中最常调整的两个。
第四步，`GetDetector`。 读回相机的水平与垂直像素尺寸。必须先读，才知道后面要开多大的数组------这是新手最容易漏的一步。
第五步，`SetImage`。 配置 binning 方式和起始位置，并分配图像数组。
第六步，`StartAcquisition` 与 `GetAcquiredData`。 启动采集并把数据搬进预分配的数组。要连续采，就把这两个函数套在循环里。
第七步，`ShutDown`。 释放内存、关闭相机。程序异常退出时如果没走到这一步，下次相机可能连不上。
04 几个容易踩的坑
EM 增益不是越高越好。 增益拉满能看见更弱的信号，但也会把噪声一起放大。EMCCD 的价值恰恰在于低增益下就能拿到高信噪比，盲目拉高反而毁数据。
制冷要等温度稳定。 SDK 提供 CCD 温度控制与快门操作函数。制冷没到设定值就开拍，暗电流会把弱信号淹没。
读出模式要按实验选。 SDK 支持多种读出模式------Full Vertical Binning、Single-Track、Multi-Track、Random-Track、Image、Cropped。要光谱就选 binning 类，要成像就选 Image，要高速就裁 ROI。选错模式，速度和信噪比都会不对。
别同时开厂商软件。 Solis、iQ 这类软件和你的 LabVIEW 程序不能同时运行，会抢相机。调试时反复切换，记得先把一边彻底关掉。
瓶颈常常不在相机。 大面阵、高帧率下，真正拖后腿的往往是数据传输和落盘速度。这时候要考虑的是怎么把数据流高效写下去，而不是换相机。
05 这类设备上，LabVIEW 的价值在哪
一台相机只是实验台上的一个环节。真正难的是把它和位移台、光源、数据采集卡、串口设备放进同一个时序------谁先动、谁后动、什么时候触发、数据怎么对齐。
LabVIEW 在这类项目上的优势很直接：
- 厂商 SDK 普遍支持 LabVIEW，从相机到位移台到数据采集卡，能用同一套开发环境串起来；
- 图形化编程让实验人员自己改参数，调个曝光、换个触发方式不用每次找人改代码；
- 实时与 FPGA 模块能把硬时序部分下沉，保证微秒级的确定性。
