一、LBO 潮解性定性结论
LBO 属于轻微潮解（弱吸湿性），远不像 BBO、CLBO 极易潮解
- 常规常温、湿度 40%--60% 普通环境短期暴露不会快速发白、起皮、腐蚀；
- 长期高湿（RH＞70%）、高温高湿、冷凝结露条件下，晶体表面缓慢发生水解，生成锂硼酸盐白色絮状变质层，导致透过率下降、散射变大、倍频效率衰减、膜层起皮脱落；

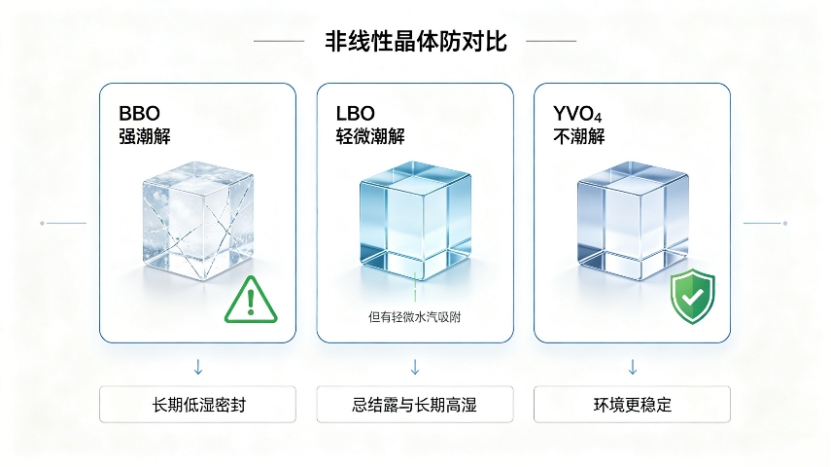

- 对比参照：
- BBO：强潮解，必须长期低湿密封；
- LBO：弱潮解，有一定耐受度，但仍不能放任高湿存放；
- YVO₄：完全不潮解。

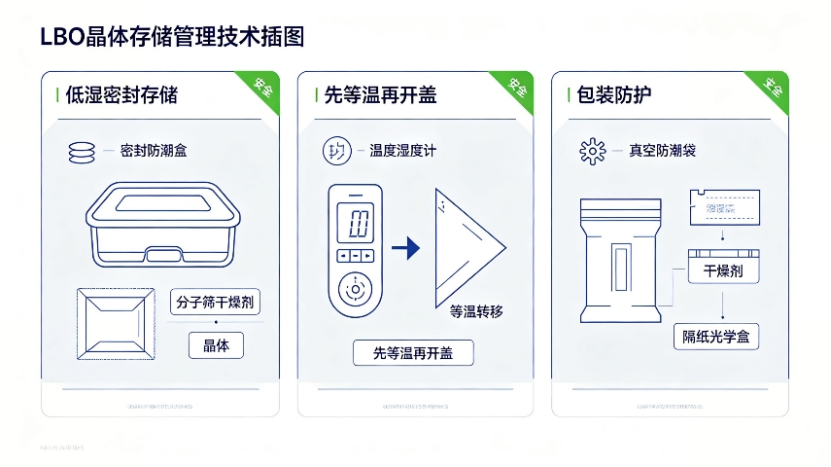

二、存储管理注意事项（毛坯、裸片、镀膜成品通用）
1.推荐存储湿度
长期仓储：密封盒 + 分子筛干燥剂，环境湿度控制 RH＜35% 最优；
临时周转环境不宜长期＞60% RH。
2.杜绝结露致命风险
晶体温度低于环境露点时水汽凝结在表面，加速表面腐蚀；冷热环境转移需先等温再开盖，这也是呈欣光电内部物料流转的基础操作要求。
3.包装规范
成品真空防潮袋 + 干燥剂封装；未封装单片放入带隔纸光学盒，避免抛光面互相摩擦划伤。
4.长期受潮补救
轻微受潮发白：70℃烘干箱烘烤 3h 以上去除表面吸附水分；严重表面变质无法复原，只能重新研磨抛光。
5.禁止浸泡水、酸碱溶液，有机溶剂短时擦拭没问题。
6.环境温度：长期存放 - 10℃～+60℃，避免骤冷骤热产生内部应力。

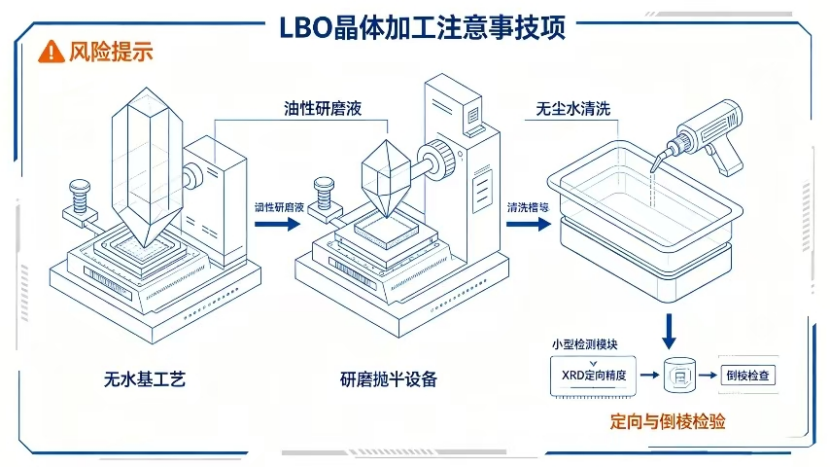

三、切割、研磨、抛光加工注意要点
1.严禁水基长时间加工
水磨、水抛会快速侵蚀表层，产生表面麻点、亚表面缺陷；量产采用无水基抛光液、油性研磨液，呈欣在晶体加工环节会规避水基工艺对 LBO 表层带来的损伤。
2.加工间湿度管控
切割、定向、抛光车间湿度建议＜45%，减少加工过程表面缓慢水解。
3.清洗方案
清洗只用无水乙醇、异丙醇、丙酮；禁止纯水漂洗；清洗后无尘氮气立刻吹干。
4.定向精度管控
LBO 双轴晶体，相位匹配角度公差直接决定倍频效率，XRD 定向偏差一般控制＜±0.1°；边角做微小倒棱，防止磕碰崩边，呈欣光电晶体出厂会对定向精度与倒棱质量做检验。
5.抛光质量
表面粗糙度不足、亚表面裂纹会加剧紫外辐照灰迹效应，同时水汽更容易侵入内部劣化。

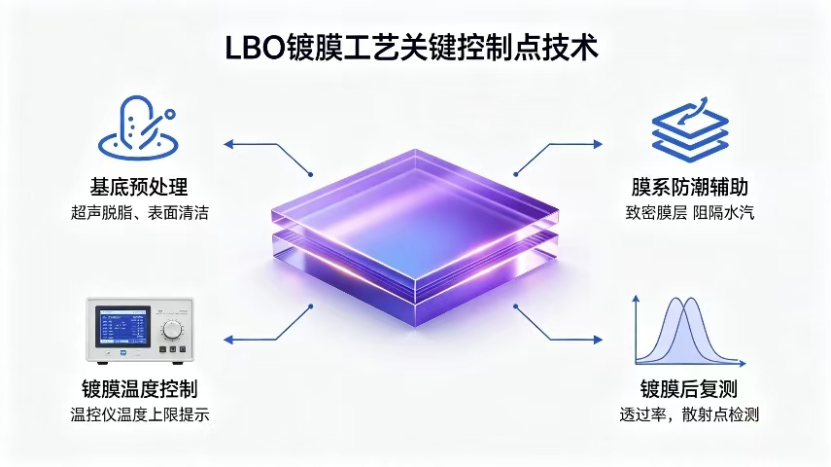

四、镀膜工艺关键注意事项
1.镀膜前基底预处理
超声脱脂除尘彻底，表面微量水解层必须抛除，否则膜层附着力差、易针孔脱膜。
2.膜系防潮辅助作用（非万能防护）
双面增透 AR 膜可以延缓水汽侵入，但不能完全隔绝水汽；长期高湿环境膜层界面仍会缓慢水解分层。
3.镀膜温度上限
基底温度不宜超过 280℃，高温易诱发晶体表面热分解，出现白雾层；优选 IAD 离子辅助镀膜，膜层致密性、防潮性、损伤阈值优于普通蒸发镀膜。
4.侧边处理
未抛光侧面活性更高，更容易吸潮变质，高端器件侧边可镀保护钝化膜隔绝水汽。
5.镀膜后检测
复测透过率、散射点，确认镀膜工艺未诱发表面潮解劣变。

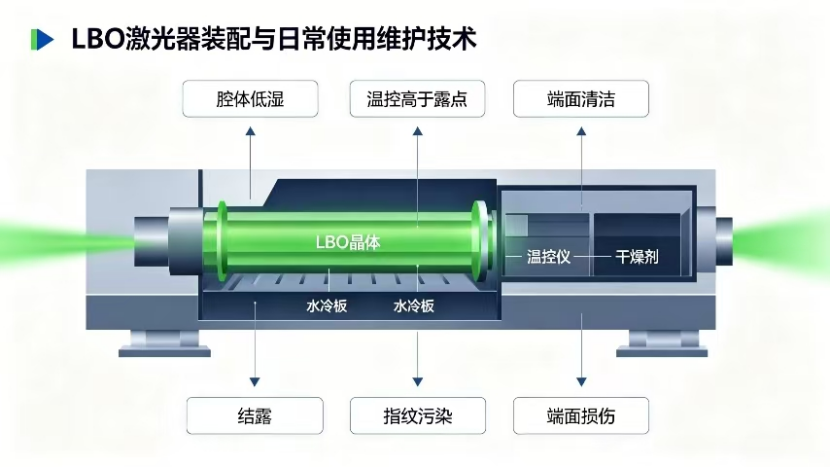

五、激光器装配与日常使用规范
1、腔体湿度控制
- 谐振腔密封结构内部放置干燥剂，腔体内部 RH 长期＜40%；
- 高功率三倍频 355nm 系统、长期不间断工作设备，防潮要求更高。
2、温控使用（NCPM 非临界相位匹配标配）
- LBO 折射率温度敏感，常用 1064→532、1064→355 采用温度调谐匹配；
- 晶体炉控温精度 ±0.1℃；建议工作温度高于环境室温 20～30℃，从根源避免表面结露；
- 水冷结构防止冷凝滴水接触晶体端面。
3、端面污染与清洁
- 禁止裸手触碰通光面，指纹油脂吸光发热，同时吸附水汽加速腐蚀；
- 清洁：无尘棉签蘸异丙醇单向轻擦，氮气吹扫浮尘；严禁反复来回擦拭划伤膜层。
4、防损伤与抗灰迹管理
- 核算功率密度预留 2 倍以上安全余量，避免端面烧斑；
- 紫外长期辐照易产生灰迹（色心吸收），选用高均匀性低缺陷 LBO 毛坯可减缓；
- 光斑居中入射，避开边缘应力区，边缘更易受潮 + 激光损伤叠加失效。
5、粘接装配禁忌
尽量采用边缘点胶、空气隙结构；胶水不可涂覆通光面，胶层吸潮、受热老化会腐蚀晶体端面。
六、极简总结
LBO轻微潮解、不怕普通环境短期暴露，但忌长期高湿 + 结露；
核心管控逻辑：低湿存储、无水加工、镀膜辅助防潮、腔体密封控温、避免端面凝露污染；
对比 BBO 更皮实易打理，是工业 532nm 绿光、355nm 紫外三倍频最通用非线性晶体。
