RA4M2 + DA14531 蓝牙开发实战：从 UART 驱动到手机 BLE 双向透传

给单片机增加手机通信功能，可以采用"MCU + 蓝牙模块"的方案：MCU 负责业务逻辑，通过串口与蓝牙模块交换数据，模块负责广播、连接及无线数据传输。

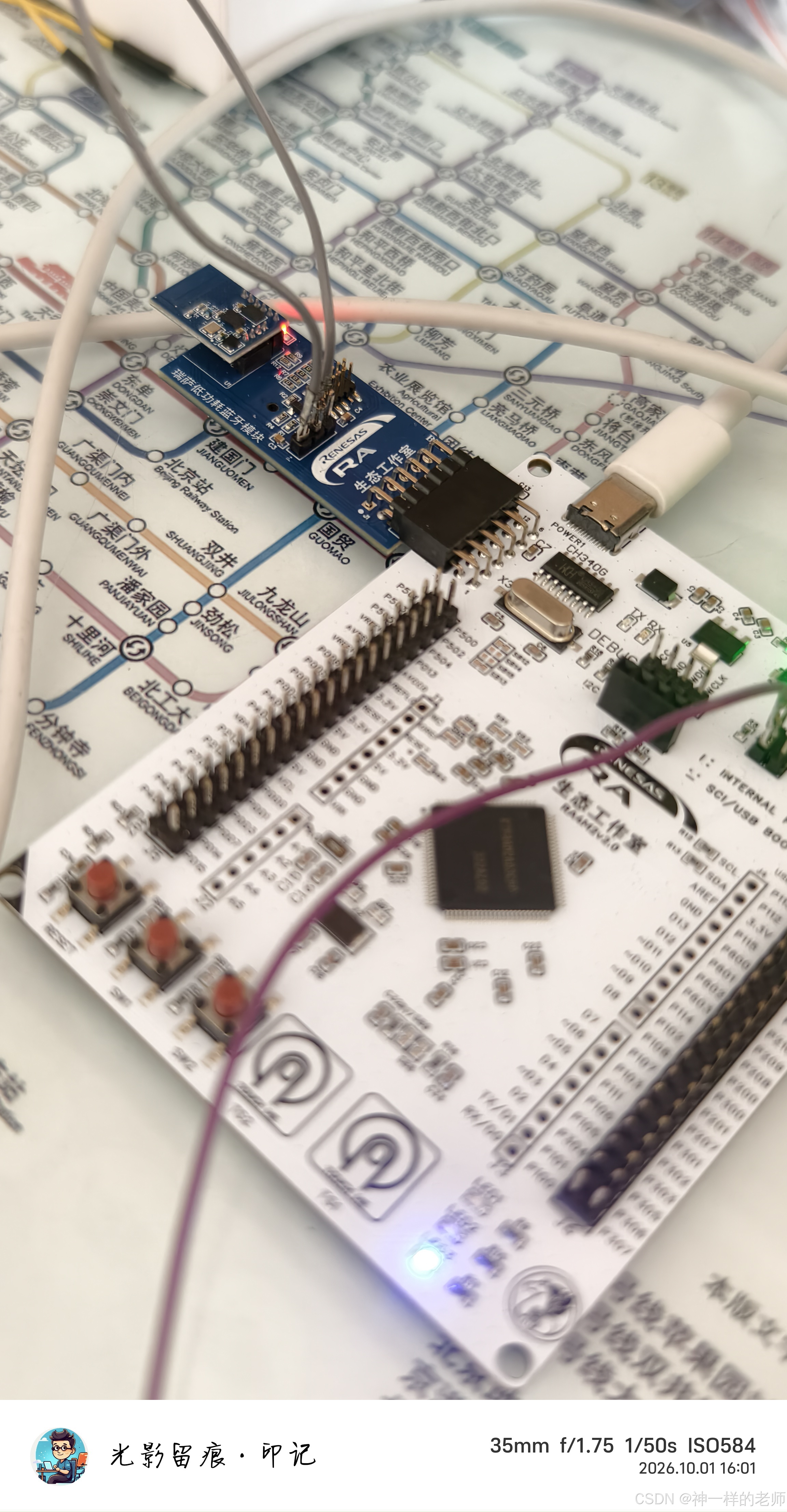

本文记录在 RA-Eco-RA4M2 开发板 上，通过 PMOD1 接口连接 DA14531 蓝牙模块，实现 AT 指令查询及手机双向透传的过程。

最终完成了两条通信链路：

text 复制代码

RA4M2 → DA14531 → 手机：发送 hello
手机 → DA14531 → RA4M2：接收 HelloWorld

文章重点介绍通信原理、硬件连接、驱动实现和分阶段测试方法。

本文的控制脚定义、J3 供电选择及复位电路，对应本次使用的 DA14531 PMOD RevA 模块板；AT 指令对应实测的 superflyBLE、版本 V0.0 固件。其他 DA14531 模块或固件应以各自资料为准。

一、系统组成与通信原理

1. 硬件与软件环境

项目	本次使用的配置
主控开发板	RA-Eco-RA4M2-100PIN-V2.0
主控芯片	R7FA4M2AD3CFP
蓝牙模块	DA14531 PMOD 模块板
模块接口	PMOD1，SCI4
模块串口参数	115200、8 位数据、无校验、1 位停止位
PC 调试接口	CH340，SCI9
命令行组件	MicroShell
编译工具链	ARM LLVM、CMake、Ninja
手机工具	BLE 调试助手

这里使用了两个相互独立的串口：

text 复制代码

PC 串口终端
    │
    │ USB / CH340
    ▼
RA4M2 SCI9
    │
    │ Shell 命令解析
    ▼
RA4M2 SCI4
    │
    │ UART
    ▼
DA14531
    │
    │ BLE
    ▼
手机 BLE 调试助手

SCI9 用于输入测试命令和查看日志，SCI4 用于与蓝牙模块通信。分开使用可以避免模块数据和调试信息混在同一条串口链路中。

2. DA14531 在系统中负责什么？

本项目使用的是已经运行 BLE/UART 透传及 AT 指令固件的模块。

RA4M2 不需要在本工程中实现完整的蓝牙协议栈，而是通过 UART 完成两类操作：

操作	用途	示例
AT 指令交互	查询模块信息	查询版本、广播名称
数据透传	与手机交换业务数据	发送 `hello`，接收 `HelloWorld`

需要注意，AT 指令是模块固件提供的功能，不是使用 DA14531 芯片就必然支持同一套命令。

更换模块固件后，命令格式、默认波特率、服务 UUID 和透传方式都有可能变化。

3. BLE 为什么需要"服务"和"特征"？

手机连接模块后，调试助手通常先显示服务列表，而不是直接出现类似串口助手的接收窗口。

这是因为 BLE 数据访问基于 GATT。设备通过服务组织功能，通过特征暴露具体数据及读写操作。相关概念可以参考 Bluetooth SIG 的 GATT 入门资料。

在本项目的透传测试中，需要关注两类特征：

特征属性	在本次测试中的用途
Notify	模块向手机推送数据
Write / Write Without Response	手机向模块写入数据

实际固件可能把这两类能力放在同一个特征中，也可能使用不同特征，应以手机发现的属性为准。

因此，测试时需要完成：

text 复制代码

扫描设备 → 建立连接 → 发现服务 → 展开特征 → 开启通知 → 收发数据

连接成功，并不表示手机已经订阅了数据通知。

二、硬件连接：先把接口和控制脚对应好

1. PMOD1 与模块的引脚关系

本工程最终使用 PMOD1 / SCI4。

PMOD1 脚号	RA4M2 引脚	模块侧功能	MCU 侧配置
1	P401	BOOT	输入，保持模块自身偏置
2	P205 / TXD4	模块 RXD	SCI4 发送
3	P206 / RXD4	模块 TXD	SCI4 接收
5、11	GND	地	共地
6、12	3.3V	电源输入	供电
7	P008	CONNECT	输入
8	P403	复位控制	输出
9	P402	LPR	输出高电平

UART 的信号方向是：

text 复制代码

RA4M2 P205 / TXD4 ─────→ 模块 RXD
RA4M2 P206 / RXD4 ←───── 模块 TXD

开发板原理图中，PMOD1 接收路径经过 SB12。如果在 MCU 引脚处回环成功，却在 PMOD1 插座处失败，应检查这段连接路径。

2. J3 是模块电源选择接口

本次模块板的 J3 用于选择供电来源：

J3 脚号	功能
pin1	PMOD 电源输入
pin2	模块实际 VCC
pin3	电池 VB+

使用开发板供电时，需要接通：

text 复制代码

J3 pin1 ───── pin2

可以安装跳线帽，也可以使用接触可靠的杜邦线连接。连接应在断电状态下完成，不能同时短接三个脚。

本次调试中，补齐 J3 供电连接后，确认模块实际 VCC 为 3.3V，为后续正常启动建立了条件。

这个细节容易被忽略：PMOD 插座有电源，不代表经过电源选择接口后的模块 VCC 已经接通。

3. 复位极性必须结合模块板电路判断

模块板上的 J1 pin8 并不是直接接到芯片复位端，中间还有一个 SS8550 PNP 三极管反相电路。

因此，在本次模块板上：

MCU 输出到 J1 pin8 的电平	作用
低电平	通过反相电路使模块复位有效
高电平	释放复位，允许模块运行

程序使用的复位过程为：

text 复制代码

P403 拉低 → 保持 20ms → P403 拉高 → 等待模块启动

正常运行时保持：

text 复制代码

P403 = HIGH
P402 = HIGH

其中 P402 对应 LPR，按本次参考工程的使用方式保持高电平，使模块 UART 可用。

三、RA4M2 程序设计

1. 驱动分层

为了把硬件控制、串口收发和测试命令分开，程序主要划分为以下文件：

文件	职责
`pmod1_uart.c`	SCI4 配置、中断接收、缓冲管理、回环测试
`ble_uart.c`	模块复位、控制脚、启动信息捕获
`sci9_uart.c`	PC 调试串口及系统毫秒计时
`uart_shell.c`	`ble`、`pmod1` 等测试命令

BLE 通信和 PMOD1 回环测试共用同一个 SCI4 驱动，避免两个模块分别初始化、读取同一个外设。

2. 配置 SCI4 引脚复用

P205、P206 需要配置为对应的 SCI 外设功能：

c 复制代码

uint32_t cfg =
    (uint32_t) IOPORT_CFG_PERIPHERAL_PIN |
    (uint32_t) IOPORT_PERIPHERAL_SCI0_2_4_6_8;

R_IOPORT_PinCfg(&g_ioport_ctrl,
                BSP_IO_PORT_02_PIN_05,
                cfg);

R_IOPORT_PinCfg(&g_ioport_ctrl,
                BSP_IO_PORT_02_PIN_06,
                cfg);

仅在软件中选择 SCI4 通道还不够，外部引脚也必须切换到正确的复用功能。

3. 波特率计算要使用真实外设时钟

本工程中，RA4M2 的 SCI 时钟来自：

text 复制代码

PCLKA = 100 MHz

对于当前采用的配置：

text 复制代码

BGDM = 0
ABCS = 0
ABCSE = 0
BRME = 1

波特率计算为：

text 复制代码

baud = PCLK / [32 × 4^CKS × (BRR + 1)] × MDDR / 256

115200 档使用：

text 复制代码

CKS  = 0
BRR  = 26
MDDR = 255

对应实际波特率约为：

text 复制代码

115288.63 baud

相对误差约为：

text 复制代码

+0.077%

分频和调制参数的关系可以对照 Renesas FSP SCI UART 驱动源码。

这里有一个值得记录的细节：旧注释曾写成"PCLKB=50MHz、分频系数16"，虽然两者都不符合实际配置，但在部分档位上计算结果恰好与"100MHz、分频系数32"相同。

因此，排查波特率时，应核对实际时钟树和寄存器组合，不能只看代码注释。

4. 使用接收中断和环形缓冲

模块可能在启动时连续输出名称和 MAC，也可能在手机写入后突发发送一串数据。

如果只在主循环中偶尔读取 UART，打印日志或处理命令期间就可能来不及取走数据。

本工程采用：

text 复制代码

SCI4 RXI 中断
      ↓
读取接收字节
      ↓
写入环形缓冲
      ↓
Shell 命令读取并显示

接收缓冲数组大小为 1024 字节，采用预留一个位置区分空满的方式，可用容量为 1023 字节。

缓冲满时丢弃新字节并增加 dropped 计数。这样不会静默覆盖尚未读取的数据，也方便通过状态命令观察应用层是否读取不及时。

5. 接收错误也要正确恢复

程序记录了以下状态：

计数项	含义
RX	接收数据计数
ORER	硬件接收溢出
FER	帧错误
PER	奇偶校验错误
dropped	软件缓冲满导致的丢弃
TX_timeout	发送等待超时

错误恢复时，不能只依赖 RDRF 是否置位。

参照 FSP 的错误处理流程，发生接收错误时也需要读取、丢弃错误数据，再清除错误标志。简化逻辑如下：

c 复制代码

uint8_t ssr = R_SCI4->SSR;

if (ssr & (0x40U | 0x38U))
{
    uint8_t data = R_SCI4->RDR;

    /* 正常数据进入接收缓冲；
       错误数据用于诊断，不作为有效业务数据。 */
    (void) data;
}

if (ssr & 0x38U)
{
    R_SCI4->SSR =
        (uint8_t) (R_SCI4->SSR & (uint8_t) ~0x38U);
}

上面的代码仅用于说明处理顺序，实际工程还包含缓冲操作、错误分类和临界区保护。

6. 先开启接收，再释放模块复位

模块启动信息往往只发送一次。如果先复位、等待很久，最后才打开串口接收，就可能错过这段信息。

本工程采用的初始化顺序是：

text 复制代码

配置控制脚
    ↓
初始化 SCI4，开启接收
    ↓
发出模块复位脉冲
    ↓
等待启动，同时持续接收
    ↓
保存启动信息，供 ble read 查看

系统计时使用 1ms SysTick 中断，保证串口输出及等待模块启动期间，超时计时仍能正常推进。

四、为调试增加 Shell 命令

PC 端串口配置为：

text 复制代码

115200、8N1、无流控

主要命令如下：

命令	功能
`pmod1 loopback`	PMOD1 串口回环测试
`ble status`	查看连接状态、控制脚及错误计数
`ble diag`	观察 RX 电平及短时间内的错误增量
`ble reset`	复位模块
`ble banner`	复位并捕获启动信息
`ble at <命令>`	发送 AT 指令并等待响应
`ble test`	自动探测常见波特率和有效应答
`ble send <文本>`	向模块发送文本，追加 CRLF
`ble read`	读取模块发来的数据

这组命令可以把测试分成硬件通路、模块启动、AT 交互和无线透传几个阶段。

五、第一阶段：验证 PMOD1 串口回环

测试前断电拔下蓝牙模块，在 PMOD1 插座处短接 pin2 与 pin3，再上电执行：

text 复制代码

pmod1 loopback

实际输出：

text 复制代码

[RA4M2 /]$ pmod1 loopback
PMOD1 loopback PASS; remove jumper before attaching module

随后执行：

text 复制代码

ble diag

测试时得到：

text 复制代码

Observe 100ms (no TX/reset):
samples=80178 P206_high=80178 RXDMON_high=80178 edges=0 TX(P205)=1

delta: RX=0 FER=0 break_low=0 clear_failed=0
RX stayed HIGH during sampling (normal idle, or disconnected/pulled high).

回环通过说明当前波特率下，MCU 发出的测试字节可以经插座连接回到接收端。

由于测试在 PMOD1 插座处完成，也覆盖了 MCU 到该插座的收发路径。

回环只验证 MCU 侧 UART 通路，不验证蓝牙模块是否上电、是否运行，也不验证无线通信。

测试结束后，应断电移除短接线，再接入模块。

六、第二阶段：捕获模块启动信息

接好模块及 J3 电源选择后，重新上电，执行：

text 复制代码

ble read

实际输出：

text 复制代码

[RA4M2 /]$ ble read
RX: \xC0DEVICE_NAME:superflyBLE MAC:A197B1FEC8C4\n
remaining=0

再执行启动信息捕获：

text 复制代码

[RA4M2 /]$ ble banner
Boot RX (current baud): \xFEDEVICE_NAME:superflyBLE MAC:A197B1FEC8C4\n
Boot RX proves module->MCU only; use ble test for AT round-trip.

从完整可读的文本可以确认：

text 复制代码

设备名称：superflyBLE
MAC：A197B1FEC8C4

这说明模块应用已经启动，并且模块到 MCU 的 UART 接收通路正常，当前 115200 波特率能够正确接收文本。

日志开头的 \xC0、\xFE 是捕获到的非打印字节，可能与复位阶段的信号变化有关，不应当作设备名称的一部分。

另外，启动信息只证明：

text 复制代码

模块 TX → MCU RX

要验证 MCU 到模块的发送方向，还需要 AT 应答测试。

七、第三阶段：验证 AT 指令交互

测试 AT 指令时，先保持手机断开，避免固件连接后的透传行为影响判断。

本工程的 ble at 命令会自动追加：

text 复制代码

\r\n

因此不需要在 Shell 中手动输入转义字符。

1. 基础查询

text 复制代码

[RA4M2 /]$ ble at AT?
AT RX: AT\n

2. 查询固件版本

text 复制代码

[RA4M2 /]$ ble at AT+VER?
AT RX: OK+VER=V0.0\n

3. 查询设备名称

text 复制代码

[RA4M2 /]$ ble at AT+NAME?
AT RX: OK+NAME=superflyBLE\n

版本和名称查询已经形成了完整的请求---应答链路：

text 复制代码

RA4M2 发送查询
       ↓
模块解析 AT 指令
       ↓
模块返回查询结果
       ↓
RA4M2 接收并显示

到这里，双向 UART 通信已经验证通过。

4. 自动测试必须适配真实应答格式

本次固件的应答并不总是单独一行：

text 复制代码

OK

例如版本查询返回：

text 复制代码

OK+VER=V0.0

如果自动测试只判断是否存在独立的 OK 行，就会把已经正常工作的模块误判为无有效应答。

因此，最终程序将版本查询作为探测命令之一，并识别完整的：

text 复制代码

OK+VER=<非空版本字符串>

同时保留对独立 OK 行的支持。

普通命令回显、随机乱码或仅收到某个字符，都不作为测试成功的依据。

八、第四阶段：手机连接与 Notify 订阅

1. 扫描并连接模块

打开手机 BLE 调试助手，扫描：

text 复制代码

superflyBLE

连接后展开服务列表，再查看各服务下的特征。

本文未将某个 UUID 写死，因为实际服务和特征由模块固件决定。应根据当前设备展示的 UUID、描述和属性选择对应的透传特征。

2. 找到 Notify 特征并开启通知

在特征列表中查找包含：

text 复制代码

Notify

属性的条目，点击"开启通知""订阅"或对应图标。

如果手机工具只有服务浏览能力，操作不方便，也可以使用支持特征读写和通知订阅的 nRF Connect for Mobile。

本次测试中，手机已经能够连接模块，但最初只显示服务信息。展开特征并开启通知后，才完成了接收数据的操作。

需要注意：

应先订阅，再发送测试数据。未订阅时已经发送的内容，不保证在订阅后补发。

九、第五阶段：完成双向透传测试

1. RA4M2 向手机发送

手机连接并开启通知后，在 PC 串口终端执行：

text 复制代码

[RA4M2 /]$ ble send hello
UART sent; verify reception on phone

手机端成功接收到测试内容，验证了以下路径：

text 复制代码

RA4M2 SCI4 TX
      ↓
DA14531 UART RX
      ↓
BLE 通知
      ↓
手机

本工程的 ble send 会追加 CRLF，因此发送的字节内容为：

text 复制代码

hello\r\n

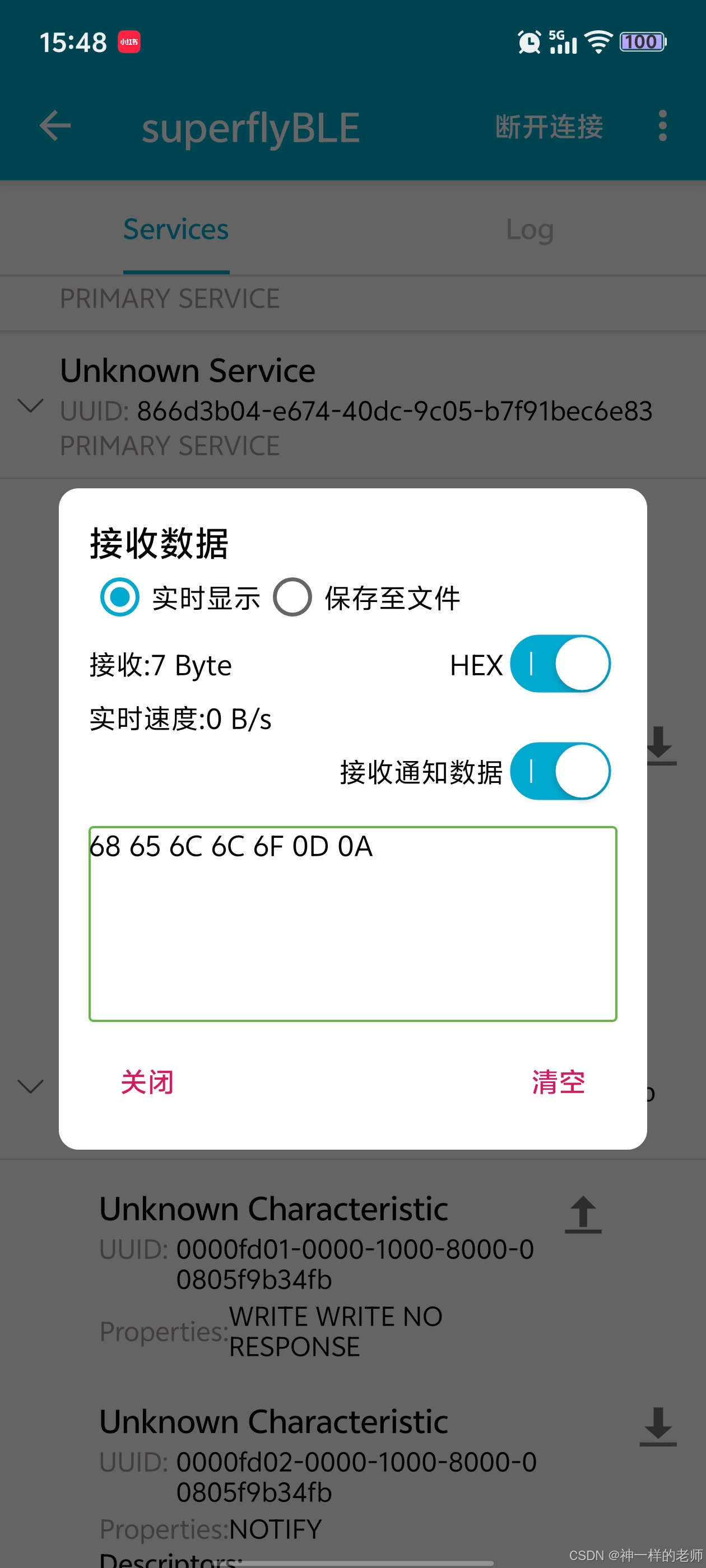

如果手机工具使用十六进制显示，对应：

text 复制代码

68 65 6C 6C 6F 0D 0A

终端打印 UART sent 只说明 MCU 已完成串口发送；确认无线链路成功，还要以手机实际收到数据为准。

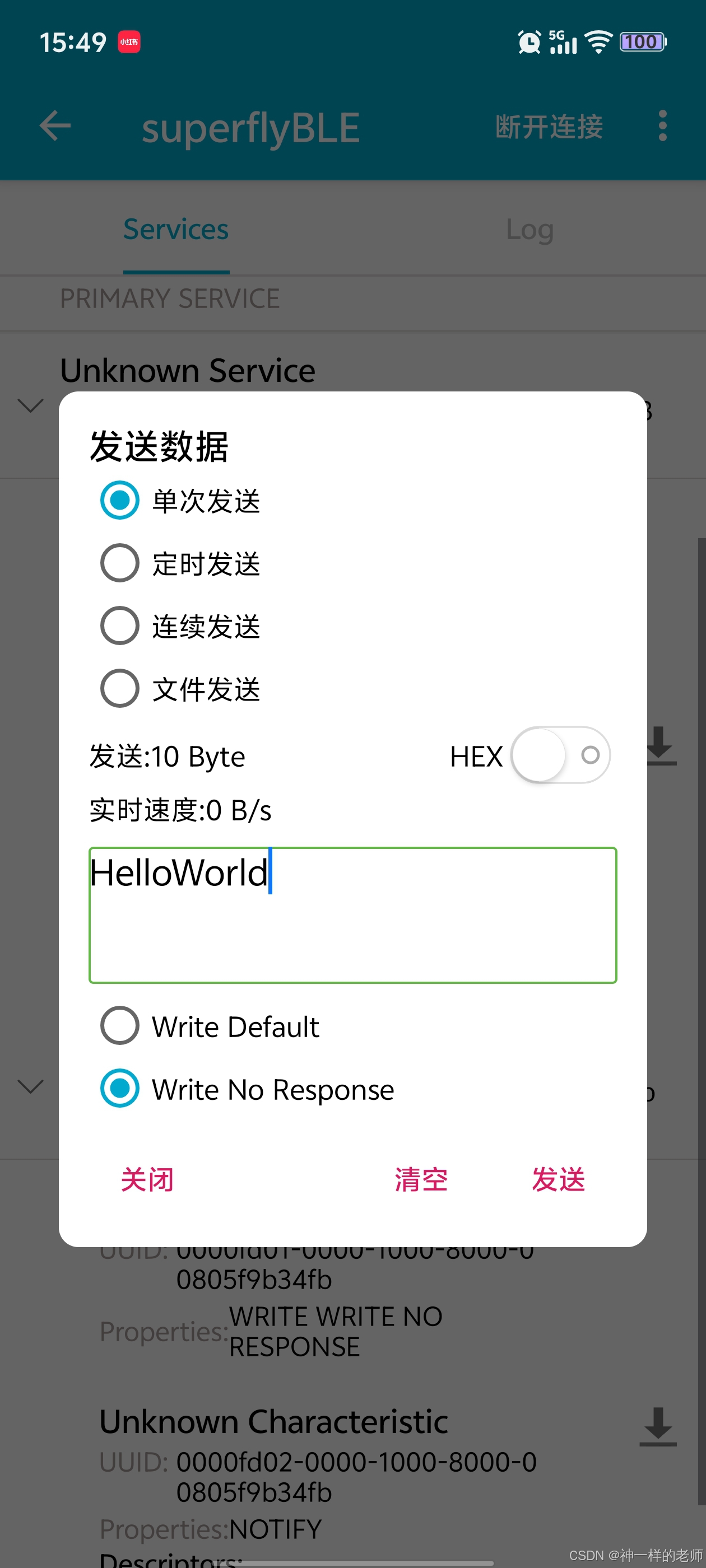

2. 手机向 RA4M2 发送

在手机端找到具有：

text 复制代码

Write

或：

text 复制代码

Write Without Response

属性的透传特征，选择文本格式，发送：

text 复制代码

HelloWorld

随后在 PC 串口终端执行：

text 复制代码

[RA4M2 /]$ ble read
RX: HelloWorld
remaining=0

这验证了反方向链路：

text 复制代码

手机写入 BLE 特征
      ↓
DA14531 接收
      ↓
模块 UART TX
      ↓
RA4M2 SCI4 RX
      ↓
接收缓冲
      ↓
PC 串口终端显示

remaining=0 表示本次读取后，软件接收缓冲中没有剩余待读数据。

至此，RA4M2 与手机之间的双向透传完成。

十、本次调试中值得保留的经验

1. 回环通过后，要继续验证模块控制条件

回环可以证明 MCU 的 UART 通路可用，但模块正常通信还依赖供电、复位、LPR 和固件运行状态。

按照下面的顺序验证，可以更快缩小问题范围：

text 复制代码

UART 回环
    ↓
模块实际供电与控制脚
    ↓
启动信息
    ↓
AT 查询应答
    ↓
手机连接和特征订阅
    ↓
双向透传

2. 接口名称、UART 通道和引脚必须统一

本工程曾存在 BLE 命令使用 PMOD2/SCI0，而实际模块测试使用 PMOD1/SCI4 的情况。

修改时必须同时核对：

UART 外设通道；
TX/RX 引脚复用；
复位、LPR、CONNECT 控制脚；
Shell 显示的引脚说明；
回环命令实际使用的驱动。

只改日志里的"PMOD1"，或者只改 UART 通道，都不能完成正确迁移。

3. 接口侧复位极性不一定等于芯片复位极性

模块板可能加入三极管、逻辑门等电路。

本次模块板的插座复位控制端经过反相，因此 MCU 应输出低脉冲复位、高电平运行。应从 MCU 到模块芯片沿信号路径检查整条电路。

4. 看错误增量比只看累计值更有帮助

FER 等统计项是累计值，可能包含启动、复位或扫描波特率期间产生的错误。

判断当前通信是否仍异常，应该观察固定时间窗口内是否继续增长。

因此，程序增加了 ble diag，观察 100ms 内的 RX 电平和错误增量。它适合判断持续低电平、空闲高电平及错误是否继续发生，但不能替代示波器或逻辑分析仪分析波形。

5. BLE 透传仍需要应用层协议

本次验证的是短文本双向通信。

如果后续用于传感器数据、控制指令或较长消息，还需要定义帧格式，例如：

text 复制代码

帧头 + 命令字 + 长度 + 数据 + 校验

接收程序不能默认"一次串口读取"或"一次 BLE 通知"就一定是一条完整业务消息，应支持拆包、拼包和长度校验。

十一、测试结果与后续扩展

本次完成的验证项目如下：

测试项目	结果
PMOD1 插座处 UART 回环	通过
模块启动信息接收	通过
AT 固件版本查询	`V0.0`
AT 设备名称查询	`superflyBLE`
手机扫描并连接	通过
RA4M2 → 手机发送 `hello`	通过
手机 → RA4M2 发送 `HelloWorld`	通过

当前工程已经具备模块初始化、UART 中断接收、AT 查询、状态诊断及双向透传能力。后续可以在此基础上加入传感器数据上报、手机控制 LED、参数配置及连接状态提示。

这些结果验证了基本功能链路；持续吞吐、远距离通信、断线重连和长时间稳定性，还需要分别设计测试。
