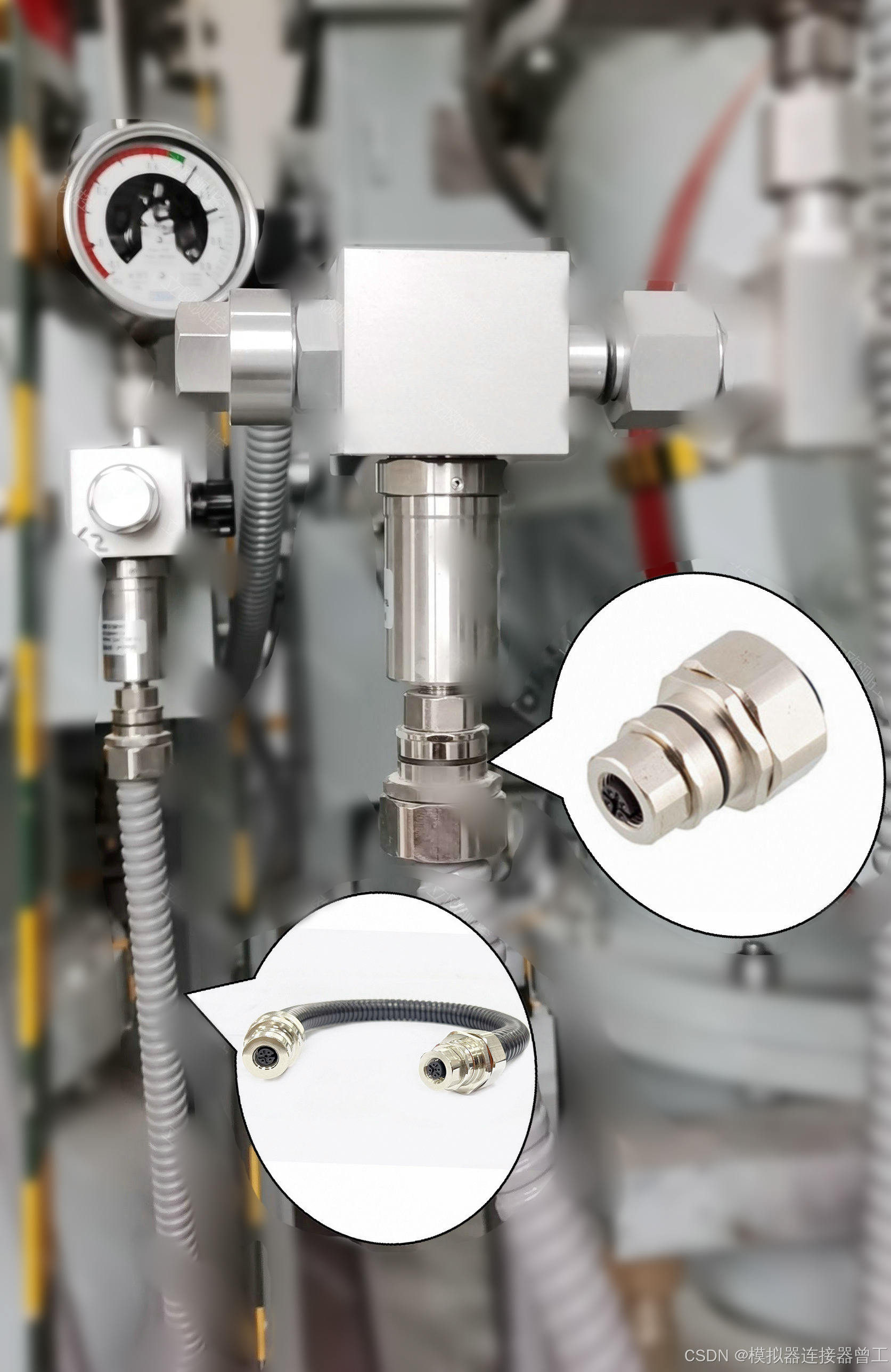

在智能电网SF6气体绝缘设备中，微水密度露点传感器 需要长期在线监测气体微水含量与压力。其信号传输的可靠性，取决于连接器与铠装保护方案的匹配。M12金属5芯插头 配合铠装连接器 及波纹管 ，构成耐腐蚀、抗干扰、高防护的传感器接口，广泛应用于GIS、断路器等户外场景。
一、M12金属5芯插头：引脚定义与电气参数
M12金属5芯插头采用A编码，5针布局，标准引脚定义如下：
| 针脚 | 信号 | 线色（参考） | 功能说明 |
|---|---|---|---|
| 针1 | 24V+ | 棕 | 传感器供电正极 |
| 针3 | 0V | 蓝 | 供电负极 |
| 针4 | RS485 A | 黑 | 通信信号正 |
| 针2 | RS485 B | 白 | 通信信号负 |
| 针5/外壳 | 屏蔽 | 裸铜/外壳 | 屏蔽接地，抑制干扰 |
核心电气参数 ：额定电压60V DC；额定电流4A；接触电阻≤10mΩ；绝缘电阻≥100MΩ；防护等级IP67/IP68；工作温度-40℃~+105℃；外壳为316L不锈钢；密封件为氟橡胶（FKM）。全金属外壳提供360°屏蔽，保障RS485通信误码率低于10⁻⁹。
二、铠装连接器与普通连接器的差异
在户外或高湿环境中，普通连接器易受机械损伤和腐蚀。铠装连接器通过金属软管或波纹管保护线缆，差异如下：
| 对比维度 | 普通塑料连接器 | 金属非铠装连接器 | 金属铠装连接器 |
|---|---|---|---|
| 外壳材质 | 塑料 | 不锈钢/黄铜 | 316L不锈钢+波纹管 |
| 抗拉强度 | ≤100N | ≤300N | ≥500N |
| 抗机械损伤 | 差 | 一般 | 优（防鼠咬、防踩踏） |
| 耐腐蚀 | 一般 | 良好 | 优（耐SF6分解物） |
| 屏蔽效能 | 无 | 良好 | 优（360°全屏蔽） |
| 适用环境 | 室内 | 户外一般 | 户外严苛、GIS设备 |

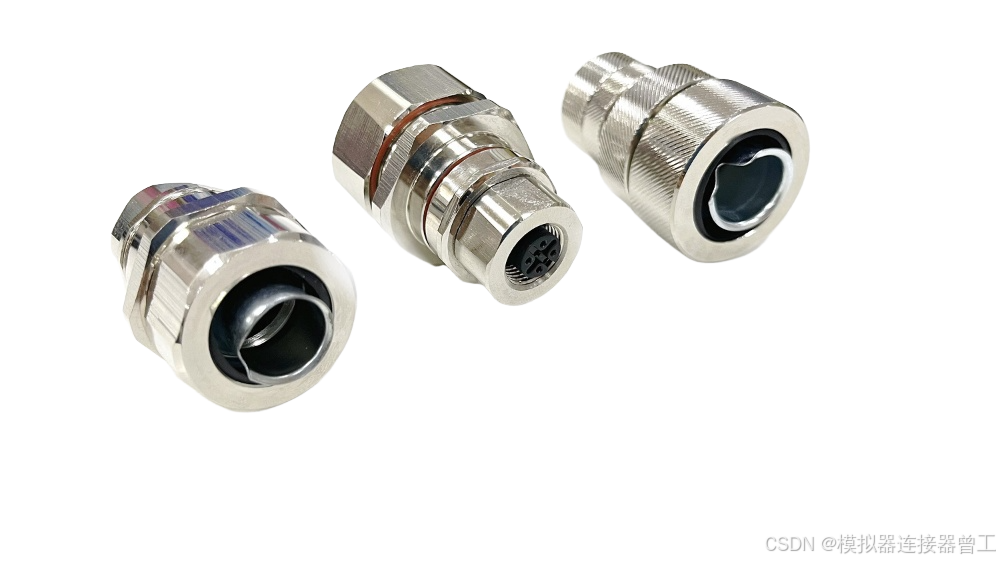

铠装连接器通过格兰头 与波纹管 连接，将线缆完全包裹，避免机械损伤和潮气侵入，特别适合SF6微水密度传感器的长期在线监测。
三、波纹管接法与结构特点
波纹管（金属软管）是铠装方案的关键部件，其与普通电缆护套的差异如下：
| 对比项 | 普通电缆护套 | 金属波纹管 |
|---|---|---|
| 机械保护 | 一般 | 优（抗压、抗拉） |
| 弯曲半径 | 较小 | 较大（≥6倍外径） |
| 耐温范围 | -20℃~+80℃ | -40℃~+200℃ |
| 耐腐蚀 | 一般 | 优（不锈钢材质） |
| 安装方式 | 直接穿入 | 需格兰头锁紧，两端固定 |

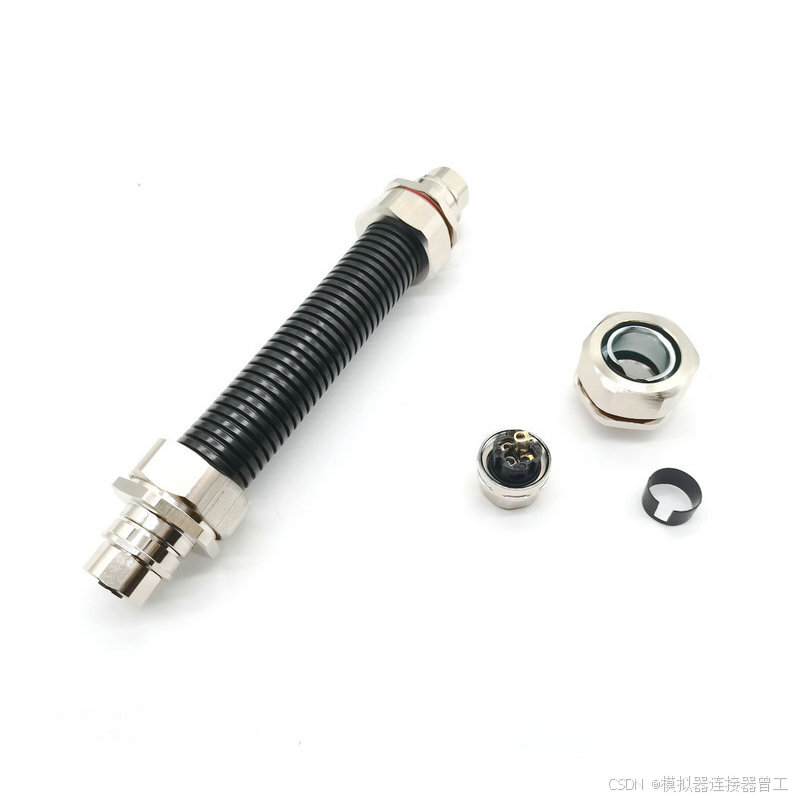

安装时，线缆穿入波纹管，两端通过G1/2或M16格兰头 与连接器尾部锁紧，形成全封闭保护。波纹管长度根据现场距离定制，避免冗余或过紧。屏蔽层在采集单元侧单点接地，防止地环路干扰。
四、应用场景与选型要点
该方案主要用于SF6微水密度传感器、露点变送器、压力传感器与在线监测装置（IED）之间的信号及电源连接。选型时需注意：
-
接口匹配：确认传感器端为M12 A编码5孔，连接器为对应5针插头。
-
线缆外径：线缆外径需与格兰头夹紧范围匹配，确保密封圈压缩20%-30%。
-
屏蔽接地：屏蔽层在采集单元侧单点接地，接地电阻≤1Ω。
-
安装扭矩：连接器锁紧扭矩0.6-0.8N·m，格兰头1.0-1.5N·m，避免过紧损伤密封。
-
防护验证 ：安装后检查IP68有效性，绝缘电阻≥100MΩ。
五、总结
M12金属5芯插头+铠装连接器+波纹管的组合，解决了微水密度露点传感器在户外恶劣环境下的信号完整性与机械防护难题。其全金属屏蔽、不锈钢外壳、氟橡胶密封及波纹管铠装，共同保障了SF6在线监测系统长期稳定运行。选型时重点核对引脚定义、线缆外径与防护等级，安装时严格扭矩与接地规范，即可实现可靠连接。
