基于 Cesium + 天地图的三维地理可视化：以“岳麓山名人墓“为例，详解地形夸张、自动环绕与标签碰撞避让

一、背景与效果预览

做 geographic 类可视化时，最常遇到的三个工程难点是：

1. 地形"看不见"：岳麓山平均海拔只有 300m 左右，在椭球地球上几乎是一个"平面突起"，不夸张根本看不出山脉起伏；
2. 标注"悬浮"：开了地形夸张之后，手算的高程和渲染网格对不齐，POI 标签飘在半空；
3. 标签"打架"：名人墓密集分布，旋转视角时成片标签重叠，可读性归零。

本文用一个完整可运行的 Demo（岳麓山名人墓三维展示）把这三个问题一次性解决，并给出逐行拆解的工程实现。最终效果：

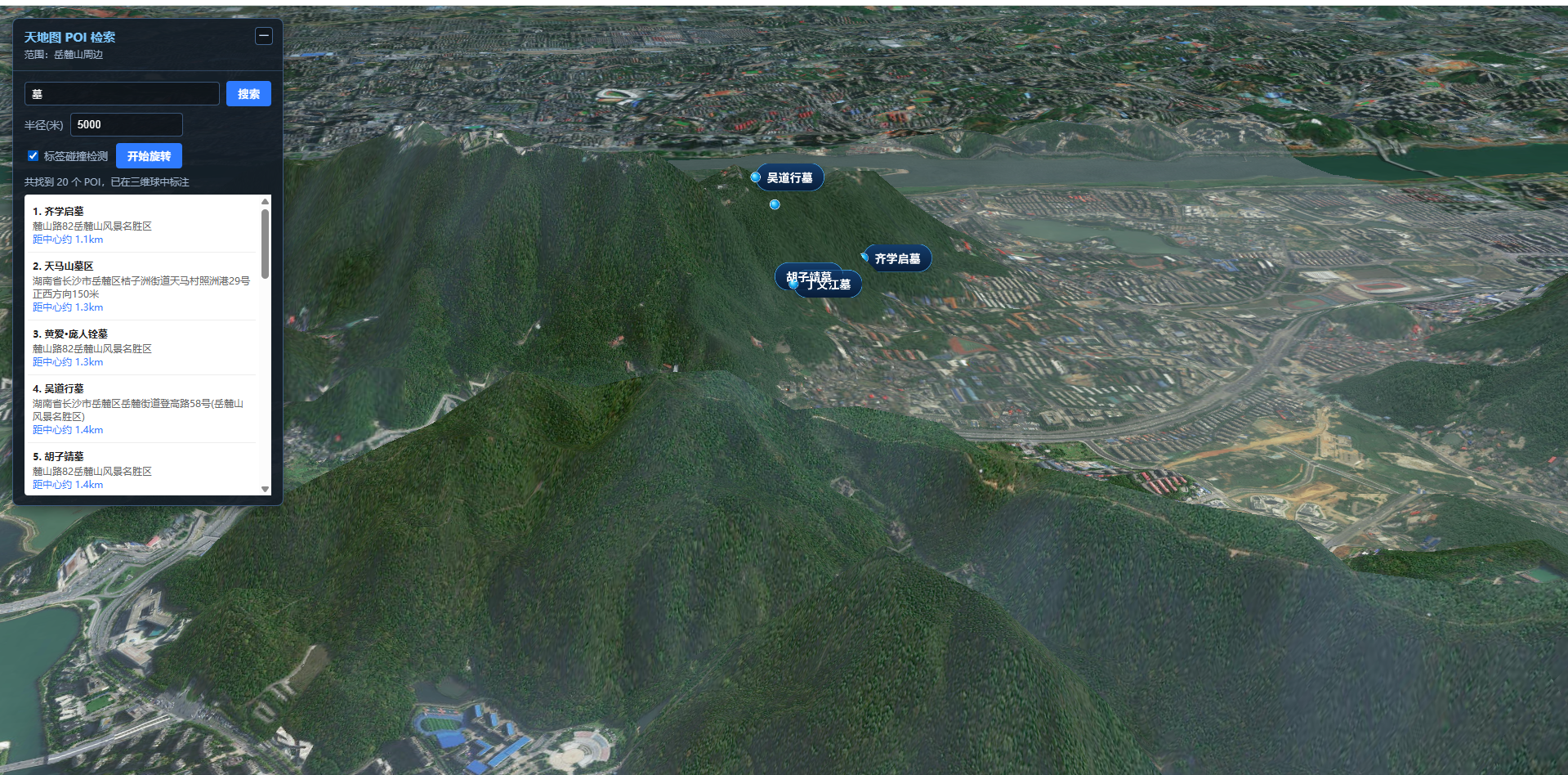

• 地形夸张 ×3，岳麓山轮廓立体清晰；
• 标注用 CLAMP_TO_GROUND 钳制到渲染后地表，绝不悬浮；
• 点"开始旋转"，相机绕山脉平缓环绕（约 90 秒一圈，不眩晕）；

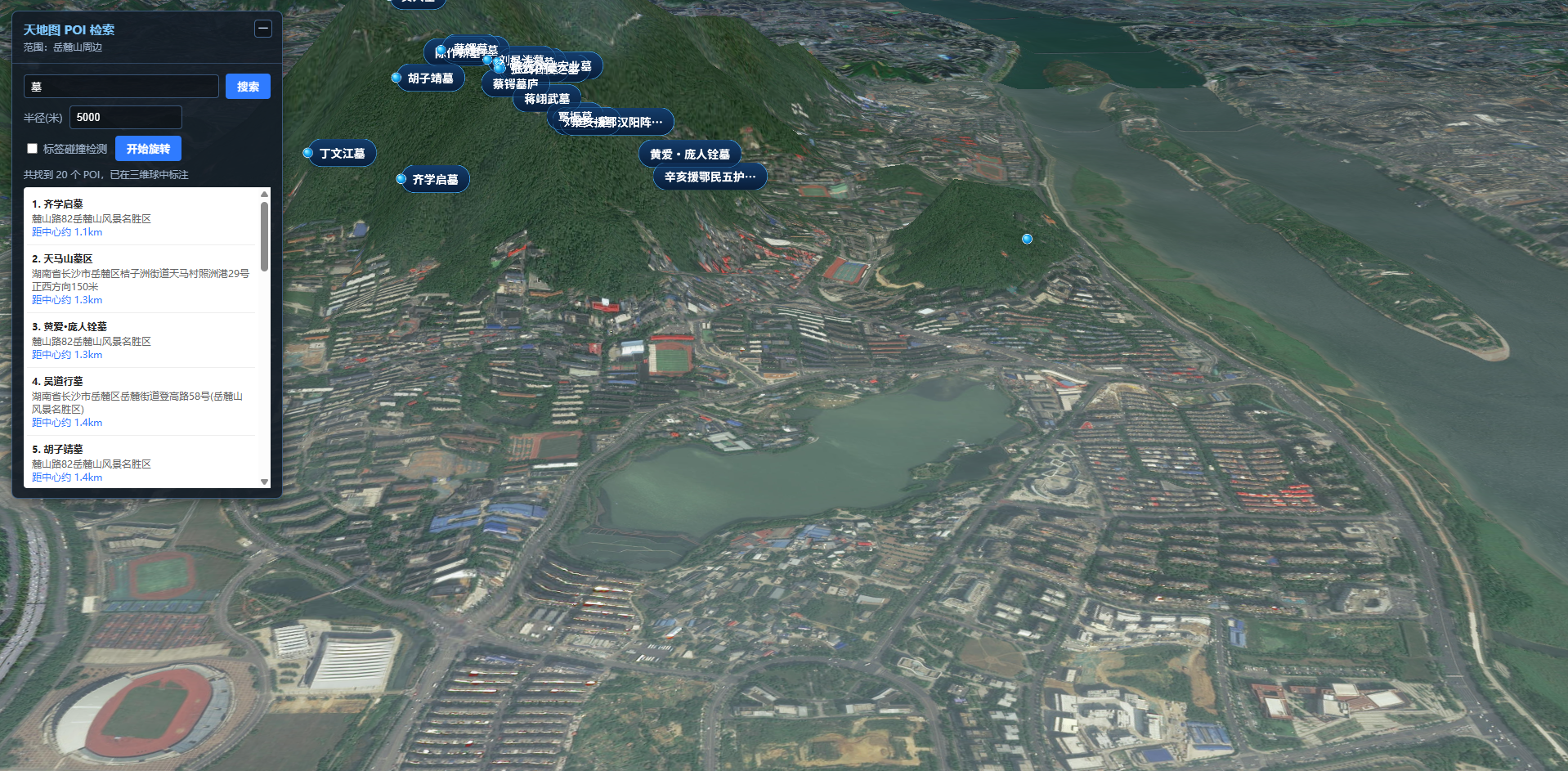

• 开启"标签避让"后，重叠面板自动向上抬升错开，全部可读。

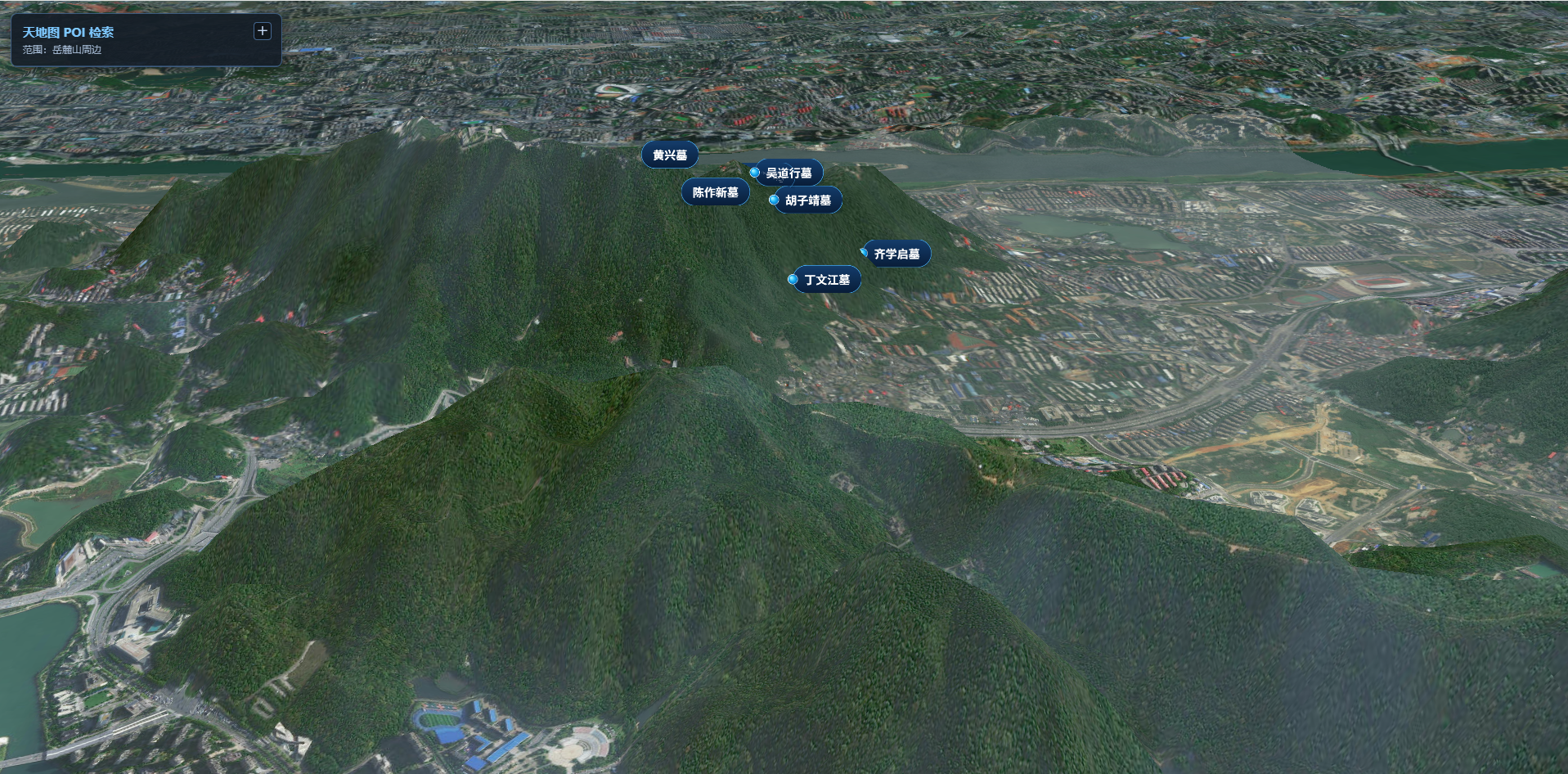

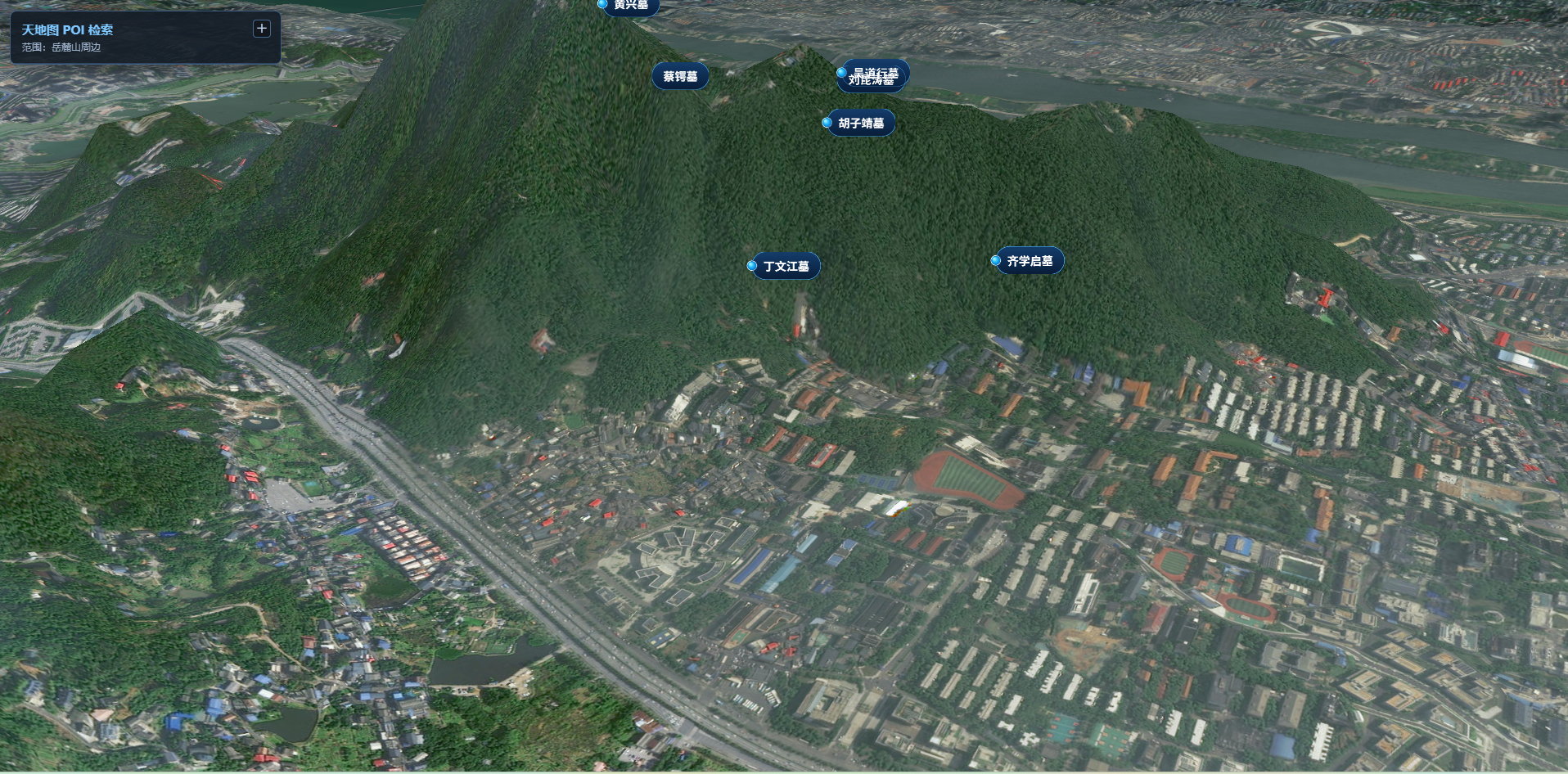

以下截图均来自本实例（本地运行 index.html，检索范围岳麓山周边），未做任何后期修饰。

---

二、技术选型与环境

能力	选型	说明
三维引擎	天地图定制版 Cesium（Cesium.Map）	国内直接使用，无需翻墙
影像底图	天地图 img_w	Web 墨卡托影像
地形高程	天地图 GeoTerrainProvider	真实 DEM
地名注记	天地图 GeoWTFS	三维地名，随地形起伏
Token	天地图开发者密钥	免费申请

注意：天地图的 Cesium.Map 是对 Cesium.Viewer 的封装，API 与官方 Cesium 基本一致；GeoTerrainProvider、GeoWTFS 是天地图扩展类，需引用天地图 CDN 的 Cesium.js。

---

三、工程结构

index.html        # 容器 + UI + 引入天地图 Cesium
js/main.js        # 主逻辑（本文重点）
js/DragLable.js   # 标牌拖拽组件（位置偏移管理）

index.html 的最小骨架：

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="utf-8" />
  <title>岳麓山名人墓三维展示</title>
  <link rel="stylesheet" href="https://api.tianditu.gov.cn/cdn/demo/sanwei/static/cesium/Widgets/widgets.css" />
  <style>#cesiumContainer{position:absolute;inset:0;}</style>
</head>
<body>
  <div id="cesiumContainer"></div>
  <div id="ui">
    <button id="btnSpin">开始旋转</button>
    <label><input type="checkbox" id="chkCollision" /> 标签避让</label>
  </div>
  <!-- 天地图 Cesium（含 GeoTerrainProvider / GeoWTFS） -->
  <script src="https://api.tianditu.gov.cn/cdn/demo/sanwei/static/cesium/Cesium.js"></script>
  <script src="js/DragLable.js"></script>
  <script src="js/main.js"></script>
</body>
</html>

---

四、核心一：地形夸张 + 贴地标注

4.1 地形夸张与遮挡

这是"看得清山脉"的前提。两行配置解决：

// 开启地形夸张（数值越大越夸张，1 为原始地形）
viewer.scene.globe.terrainExaggeration = 3;
// 启用贴地深度检测：POI 与地形正确遮挡，旋转视角时位置不漂移
viewer.scene.globe.depthTestAgainstTerrain = true;

depthTestAgainstTerrain = true 是关键中的关键：它让 billboard 参与 GPU 深度测试，位于山体之后的标注会被地形自然遮住，而不是"穿透"显示在最上层。

4.2 地形 Provider

var token = "你的天地图Key";
var tdtUrl = 'https://t{s}.tianditu.gov.cn/';
var subdomains = ['0','1','2','3','4','5','6','7'];

// 构造多子域地形地址（负载均衡）
var terrainUrls = subdomains.map(function (s) {
  return tdtUrl.replace('{s}', s) + 'mapservice/swdx?T=elv_c&tk=' + token;
});
viewer.terrainProvider = new Cesium.GeoTerrainProvider({ urls: terrainUrls });

4.3 为什么"手算高程"会悬浮？

直觉做法是：globe.getHeight() 取真实高程，再乘以 terrainExaggeration，作为 billboard 的绝对高度。但在天地图这套 Cesium 里，渲染网格（着色器内缩放）与 getHeight 返回值的夸张处理并不一致 ------要么 getHeight 已经含夸张，要么网格本身未缩放，结果就是标注被放到约 3 倍高度处，肉眼可见地"飘在半空"。

4.4 正确做法：CLAMP_TO_GROUND 钳制到地表

把"算高度"这件事交给 Cesium 自己。Billboard 加一个 heightReference，引擎会自动把实体钳制到渲染后的地形表面（已包含夸张），与高度计算彻底解耦：

var pin = viewer.entities.add({
  position: groundPos,                 // 高度字段被钳制忽略，仅用经纬度
  billboard: {
    image: poiDotImage,
    width: DOT_SIZE,
    height: DOT_SIZE,
    pixelOffset: new Cesium.Cartesian2(0, 0),
    // 关键：钳制到渲染后地表，无论地形怎么夸张都不悬浮
    heightReference: Cesium.HeightReference.CLAMP_TO_GROUND
  }
});

工程经验：凡是"必须贴着地形"的标注，优先用 CLAMP_TO_GROUND，不要自己算高度。手算高度只在需要做屏幕投影锚点 （碰撞布局、背面剔除）时保留，且它只影响投影，不再决定垂直位置，因此即便有误差也不会导致悬浮。

---

五、核心二：自动环绕旋转（绕点飞行）

"自动旋转"本质是让相机围绕一个目标点，按固定仰角、匀速转动。Cesium 提供了 camera.lookAt(target, HeadingPitchRange) 这一组合拳。

5.1 状态与参数

var isSpinning = false;
var spinTarget = null;
var spinHeading = 0;
var spinPitch   = Cesium.Math.toRadians(-35);   // 固定俯仰角，俯视山脉
var spinRange   = 8000;                          // 环绕半径（米）
var spinSpeed   = Cesium.Math.toRadians(4);      // 角速度：4°/秒 ≈ 90 秒一圈
var _lastSpinTime = null;

5.2 每帧按"真实时间差"推进角度

旋转必须基于**真实时间差（dt）**推进，而不是"每帧 +固定值"，否则高刷新率屏幕转得快、低刷新率转得慢。在 preRender 里做：

viewer.scene.preRender.addEventListener(function () {
  if (!isSpinning || !spinTarget) return;
  var now = performance.now();
  if (_lastSpinTime === null) { _lastSpinTime = now; return; } // 起转首帧不跳变
  var dt = (now - _lastSpinTime) / 1000;                       // 秒
  _lastSpinTime = now;

  spinHeading += spinSpeed * dt;                              // 角速度 × 时间
  viewer.camera.lookAt(
    spinTarget,
    new Cesium.HeadingPitchRange(spinHeading, spinPitch, spinRange)
  );
});

5.3 开始 / 停止

function startSpin(target) {
  spinTarget = target || getViewerCenter() ||   // 以视野中心为环绕目标
               Cesium.Cartesian3.fromDegrees(112.935, 28.169);
  spinRange = Cesium.Cartesian3.distance(viewer.camera.position, spinTarget);
  _lastSpinTime = null;                          // 重置计时，避免起转跳变
  isSpinning = true;
  document.getElementById('btnSpin').textContent = '停止旋转';
}
function stopSpin() {
  isSpinning = false;
  viewer.camera.lookAtTransform(Cesium.Matrix4.IDENTITY); // 解除锁定，恢复自由控制
  document.getElementById('btnSpin').textContent = '开始旋转';
}

getViewerCenter() 用屏幕中心射线拾取地形，保证绕的是"你正在看的那座山"，而不是椭球面上的一个假点：

function getViewerCenter() {
  var canvas = viewer.scene.canvas;
  var center = new Cesium.Cartesian2(canvas.clientWidth / 2, canvas.clientHeight / 2);
  var ray = viewer.camera.getPickRay(center);
  var pos = viewer.scene.globe.pick(ray, viewer.scene);
  return Cesium.defined(pos) ? pos : viewer.camera.pickEllipsoid(center, viewer.scene.globe.ellipsoid);
}

---

六、核心三：标签碰撞避让（不隐藏，只错位）

名人墓彼此离得很近，旋转时标签必然重叠。我们的策略是不隐藏、只抬升：重叠的面板在静止位置基础上逐级向上平移，直到在屏幕上错开。

6.1 屏幕投影 +重叠检测

核心思路：把每个标注的地面锚点投影到屏幕坐标系，得到面板矩形的左上角；再用经典的轴对齐包围盒相交判定，决定是否与已布局的面板重叠。

var PANEL_RAISE_STEP = 22;   // 每次额外上移像素
var PANEL_MAX_RAISE  = 12;   // 最大上移次数（封顶，防止无限抬升）

function updatePoiVisibility() {
  var kept = [];                                   // 已布局面板的屏幕矩形
  poiEntities.forEach(function (o) {
    var sp = viewer.scene.cartesianToCanvasCoordinates(o.groundPos, new Cesium.Cartesian2());
    if (!Cesium.defined(sp)) {                     // 位于相机背面 → 整体隐藏
      o.origin.billboard.show = false;
      o.sign.billboard.show   = false;
      return;
    }
    o.origin.billboard.show = true;
    o.sign.billboard.show   = true;
    if (!collisionEnabled) return;                 // 未开启避让：保持原偏移

    var w = o.panelW, h = o.panelH, base = o.baseOffset;
    var raise = 0, steps = 0, overlap = true, rect = null;
    while (steps <= PANEL_MAX_RAISE) {
      // 面板锚点"左中"：x = 锚点 + 偏移；y 中心再叠加垂直避让量
      var left    = sp.x + base.x;
      var centerY = sp.y - base.y - raise;
      rect = { x: left, y: centerY - h / 2, w: w, h: h };
      overlap = kept.some(function (k) {
        // AABB 不相交判定（取反即为相交）
        return !(rect.x + rect.w < k.x || rect.x > k.x + k.w ||
                 rect.y + rect.h < k.y || rect.y > k.y + k.h);
      });
      if (!overlap) break;                          // 不再重叠，定稿
      raise += PANEL_RAISE_STEP; steps++;           // 仍重叠，继续上移
    }
    dragLable.applyOffset(o, new Cesium.Cartesian2(base.x, base.y + raise));
    kept.push(rect);
  });
}

6.2 何时刷新？

相机每次移动（含自动旋转）都要重算------在 postRender 里加一个"相机位移"节流即可，避免每帧空转：

var _lastCamPos = null;
viewer.scene.postRender.addEventListener(function () {
  var cp = viewer.camera.position;
  if (_lastCamPos && Cesium.Cartesian3.equalsEpsilon(cp, _lastCamPos, 1e-3)) return;
  _lastCamPos = Cesium.Cartesian3.clone(cp, _lastCamPos);
  updatePoiVisibility();
});

被山体遮挡的"隐藏"由 GPU 深度测试负责（见 4.1），CPU 这里只管"屏幕上是否可见 + 是否重叠"，职责清晰、性能可控。

---

七、名人墓数据集与标注渲染

把通用检索换成一份内置的岳麓山名人墓数据（坐标均为约值，建议在工程中按测绘资料校正）：

// 岳麓山名人墓（坐标为近似位置，实际部署请校正）
var YUELU_TOMBS = [
  { name: '黄兴墓',   lon: 112.9365, lat: 28.1695, who: '辛亥革命元勋，中华民国开国元勋' },
  { name: '蔡锷墓',   lon: 112.9338, lat: 28.1710, who: '护国将军，"再造共和"之功臣' },
  { name: '焦达峰墓', lon: 112.9345, lat: 28.1680, who: '辛亥长沙起义领袖' },
  { name: '陈天华姚宏业墓', lon: 112.9352, lat: 28.1672, who: '革命宣传家，《猛回头》作者' },
  { name: '禹之谟墓', lon: 112.9370, lat: 28.1700, who: '近代资产阶级革命家' },
  { name: '刘道一墓', lon: 112.9330, lat: 28.1665, who: '同盟会会员，萍浏醴起义烈士' },
  { name: '蒋翊武墓', lon: 112.9360, lat: 28.1688, who: '武昌起义重要组织者' }
];

用 Canvas 动态生成"圆点 + 名称胶囊"两张图（2x 高清，显示时 scale=0.5），再分别挂为 billboard。原点圆点：

function createPoiDotImage() {
  var S = 2, D = 14 * S;
  var canvas = document.createElement('canvas');
  canvas.width = canvas.height = D;
  var ctx = canvas.getContext('2d'), c = D / 2;
  var glow = ctx.createRadialGradient(c, c, D*0.28, c, c, c);   // 柔光外圈
  glow.addColorStop(0, 'rgba(0,160,255,0.35)');
  glow.addColorStop(1, 'rgba(0,160,255,0)');
  ctx.fillStyle = glow; ctx.beginPath(); ctx.arc(c, c, c, 0, Math.PI*2); ctx.fill();
  ctx.fillStyle = '#fff'; ctx.beginPath(); ctx.arc(c, c, c-1.5, 0, Math.PI*2); ctx.fill();
  var core = ctx.createRadialGradient(c-c*0.3, c-c*0.3, c*0.15, c, c, c-3);
  core.addColorStop(0, '#9beeff'); core.addColorStop(0.5, '#22b7f5'); core.addColorStop(1, '#0072c6');
  ctx.fillStyle = core; ctx.beginPath(); ctx.arc(c, c, c-3, 0, Math.PI*2); ctx.fill();
  return canvas.toDataURL('image/png');
}

名称面板（圆角胶囊 + 深蓝渐变）思路相同，使用 createPoiNameImage(name)，返回 { url, w, h }（w/h 为显示尺寸，供碰撞布局估算屏幕矩形）。

添加标注

function addPoiToCesium(t) {
  var groundPos = Cesium.Cartesian3.fromDegrees(t.lon, t.lat); // 高度被 CLAMP 忽略
  var pin = viewer.entities.add({
    position: groundPos,
    billboard: {
      image: poiDotImage, width: 14, height: 14,
      heightReference: Cesium.HeightReference.CLAMP_TO_GROUND
    },
    description: '<div style="min-width:200px"><b>' + t.name + '</b><br/>' + (t.who||'') + '</div>'
  });
  var panelImg = createPoiNameImage(t.name);
  var card = viewer.entities.add({
    position: groundPos,
    billboard: {
      image: panelImg.url, scale: 0.5,
      horizontalOrigin: Cesium.HorizontalOrigin.LEFT,
      verticalOrigin: Cesium.VerticalOrigin.CENTER,
      heightReference: Cesium.HeightReference.CLAMP_TO_GROUND
    }
  });
  var o = dragLable.addEntity(pin, card, null, new Cesium.Cartesian2(0, 0));
  o.panelW = panelImg.w; o.panelH = panelImg.h;
  o.lon = t.lon; o.lat = t.lat; o.groundPos = groundPos; o.name = t.name;
  poiEntities.push(o);
}

// 初始化：飞到岳麓山上空并标注
function initTombScene() {
  viewer.camera.flyTo({
    destination: Cesium.Cartesian3.fromDegrees(112.935, 28.169, 9000),
    orientation: { heading: 0, pitch: Cesium.Math.toRadians(-55), roll: 0 }
  });
  YUELU_TOMBS.forEach(addPoiToCesium);
  updatePoiVisibility();
}
initTombScene();

最后给出完整的视频链接，感兴趣的朋友可以自由查看，也欢迎大家来长沙打卡，来岳麓山打卡。

Cesium盘点岳麓山和上面的那些人

八、踩坑总结（重点）

1. 地形夸张下标注悬浮 ：不要手算 getHeight × exag，直接 heightReference: CLAMP_TO_GROUND。渲染网格与 getHeight 的夸张语义在该 Cesium 版本里不一致，手算必飘。
2. 标注穿透山体 ：必须 depthTestAgainstTerrain = true，否则 billboard 永远画在最上层，看起来像"悬浮穿透"。
3. 自动旋转眩晕/跳变 ：用 lookAt + HeadingPitchRange，角度基于 performance.now() 的时间差推进；起转首帧重置计时，避免瞬间跳一大段。
4. 停止旋转后相机失控 ：stopSpin 必须 camera.lookAtTransform(Matrix4.IDENTITY) 解除锁定。
5. 标签重叠：CPU 端用屏幕投影 + AABB 做"抬升避让"，不隐藏；被地形遮挡的隐藏交给 GPU 深度测试，两者分离，性能与可读性兼顾。
6. 地形未加载时高度采样为 0 ：tileLoadProgressEvent 在瓦片加载完成后清空高度缓存并重算 groundPos，避免初始贴地错位。

---

九、结语

"地形夸张 + 自动旋转 + 标签碰撞"是三维地理展示的三件套。本文以岳麓山名人墓为切口，给出了可直接落地 的 Cesium 实现：贴地靠 CLAMP_TO_GROUND，环绕靠 lookAt/HeadingPitchRange，避让靠屏幕投影 + AABB。三者组合后，既能看清山脉脉络，又能在动态旋转中保持标签清晰可读。

代码已脱敏整理，核心逻辑均来自生产级 Demo。如果你在做红色景点、名人故居、陵园纪念碑等同类项目，这套骨架可以直接复用。

---

本文示例代码基于天地图定制版 Cesium，部分扩展类（GeoTerrainProvider/GeoWTFS）为天地图专有，请引用其官方 CDN。
