前言

本文介绍 TiePie Handyscope HS3 一体化 USB 虚拟采集仪器开发。

TiePie Handyscope HS3

概述

Handyscope HS3 是荷兰 TiePie 推出的 USB 总线一体化虚拟测量仪器，集成双通道示波器采集模块与内置任意波形发生器（AWG）。硬件最高采样率 100MS/s，模拟带宽 50MHz，任意波形输出最高可达 2MHz，全部信号通道通过 BNC 接口引出，由 USB 完成供电与数据传输。设备提供原生二次开发 DLL 接口，支持自定义波形生成、采集时序控制、原始信号读取，非常适合 PC 端自研测量系统，将信号激励与数据采集合并在同一台硬件内。

特点

激励与采集一体化：单台设备同时具备波形输出与双通道同步采集能力，省去分立信号源、独立采集卡两套硬件，简化外部接线与同步调试。
原生同步时序：波形发生器输出与采集通道硬件级同步，规避多设备之间时钟不同步带来的相位偏差，适合需要激励 - 回波时序对齐的测量。
轻量化 USB 方案：USB 供电，无需额外外接电源，便携，适合实验室原型快速搭建，方便外场试验验证。
开放二次开发接口：提供 Windows 平台 DLL，支持C/C++、Qt、C#等语言调用，可绕过官方 GUI 软件，直接控制硬件、读取原始采样数据。
多仪器合一：硬件底层同时具备示波器、频谱分析仪、瞬态记录仪、万用表功能，一套硬件可适配多种测量需求。
BNC 标准接口：通用 BNC 模拟接口，可直接连接各类探头、信号前端，硬件适配性强

场景

这类一体化虚拟仪器非常适合自研测量系统原型开发，在电磁涡流、超声波无损检测的信号采集中，可使用该设备作为前端激励与采集单元，替代分立信号源+采集卡组合，简化硬件链路，方便算法快速迭代验证。

下载SDK

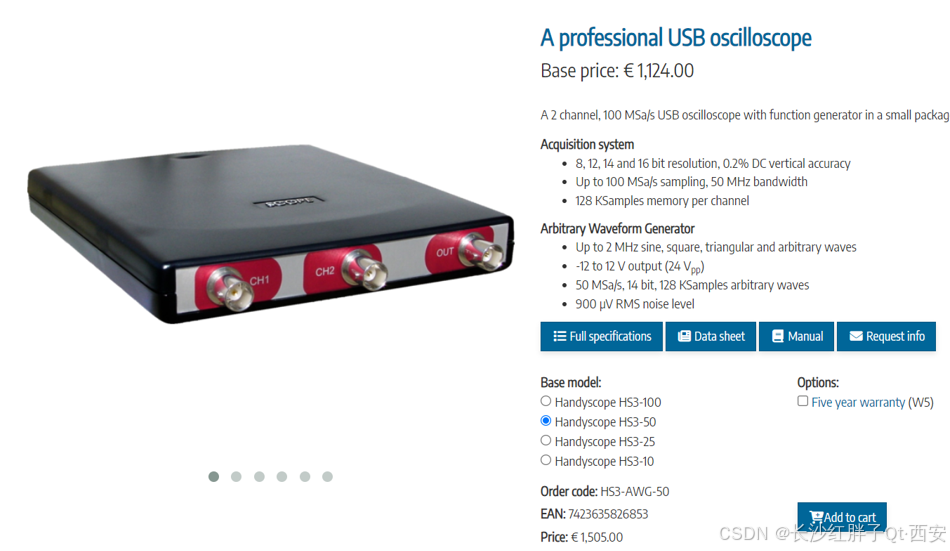

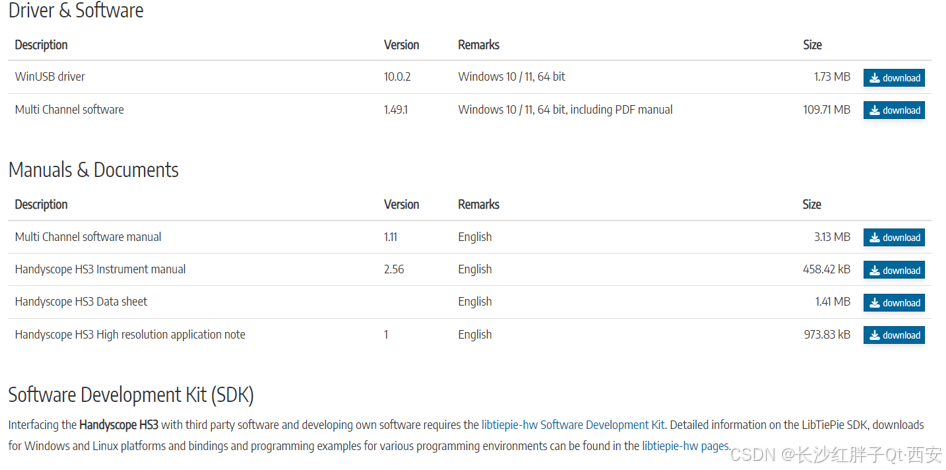

官网：https://www.tiepie.com/en/usb-oscilloscope/handyscope-hs3

SDK归档页：https://www.tiepie.com/en/download/archive

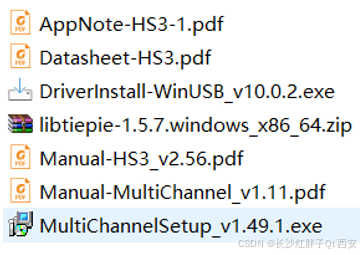

下载下来：

基础开发环境Demo

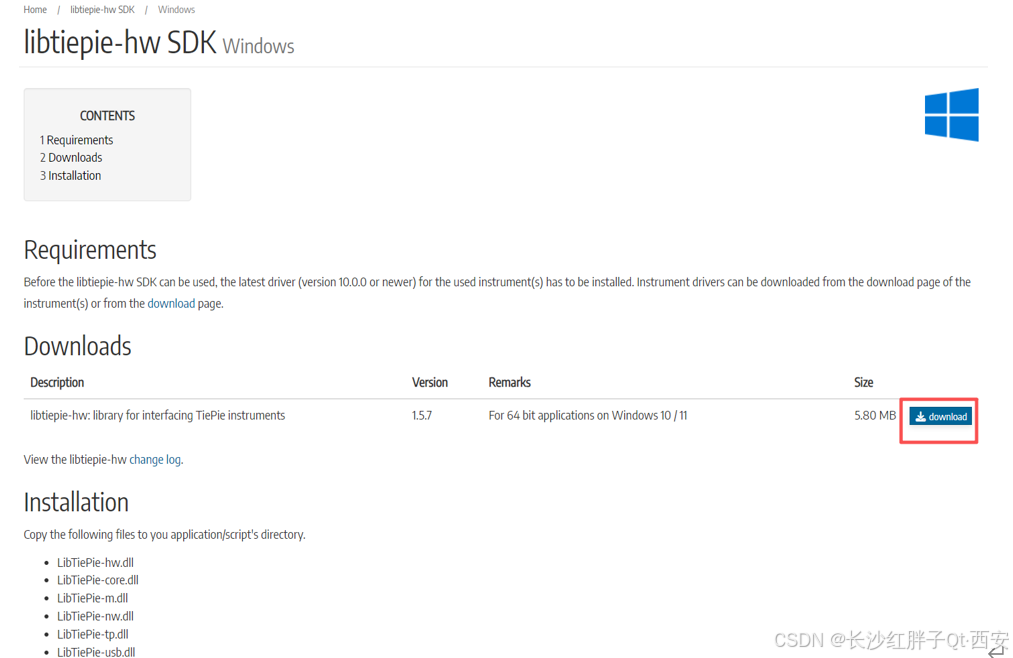

步骤一：下载sdk

步骤二：通过def生成lib

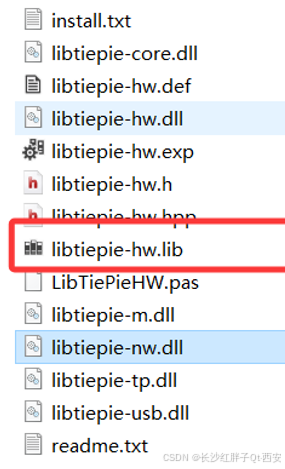

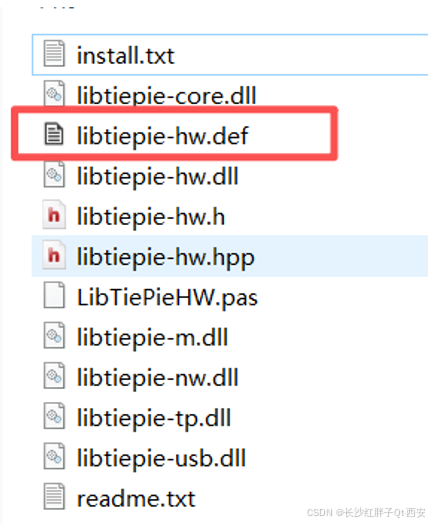

只给了def，没有lib，所以要使用vs将def生成对应lib：

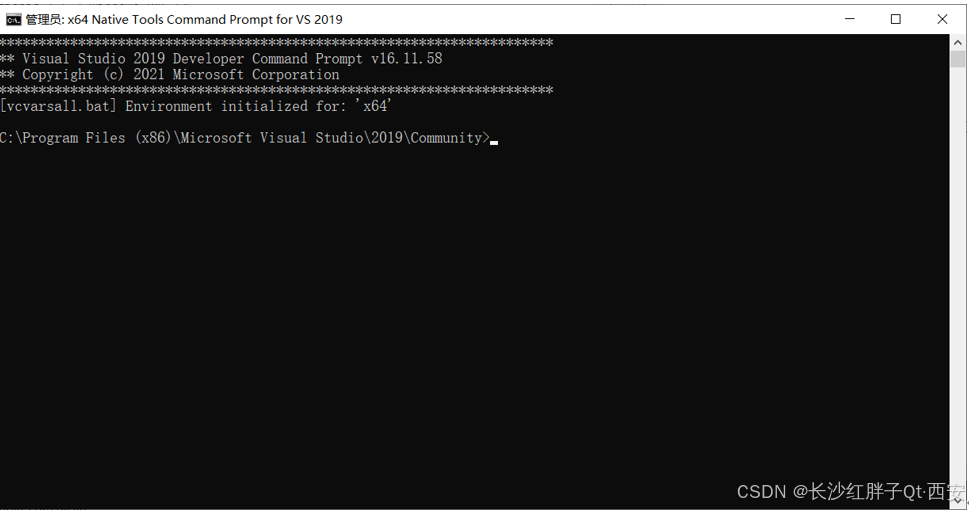

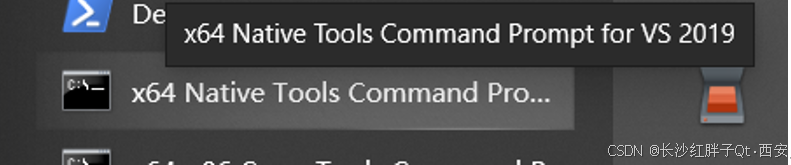

打开vs2019相关的工具：

进入工具cmd：

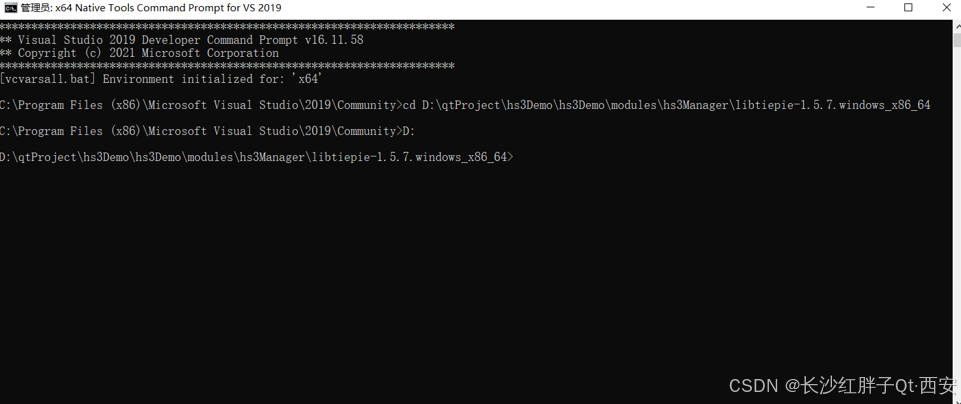

切换目录：

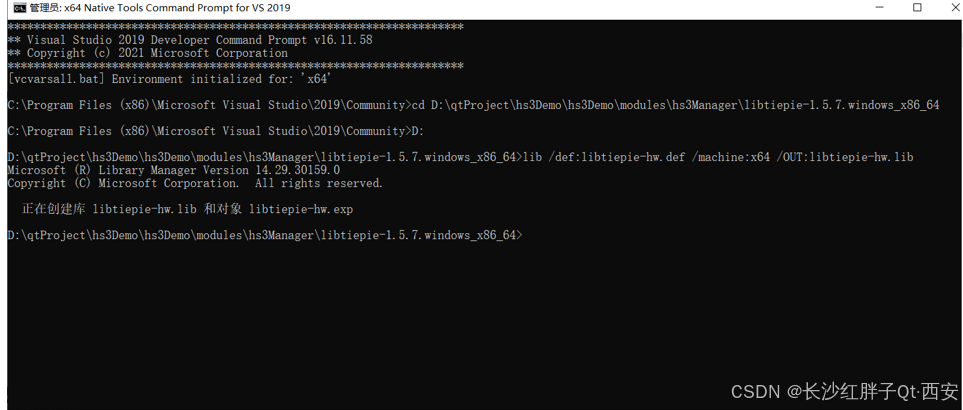

执行def生成lib指令：

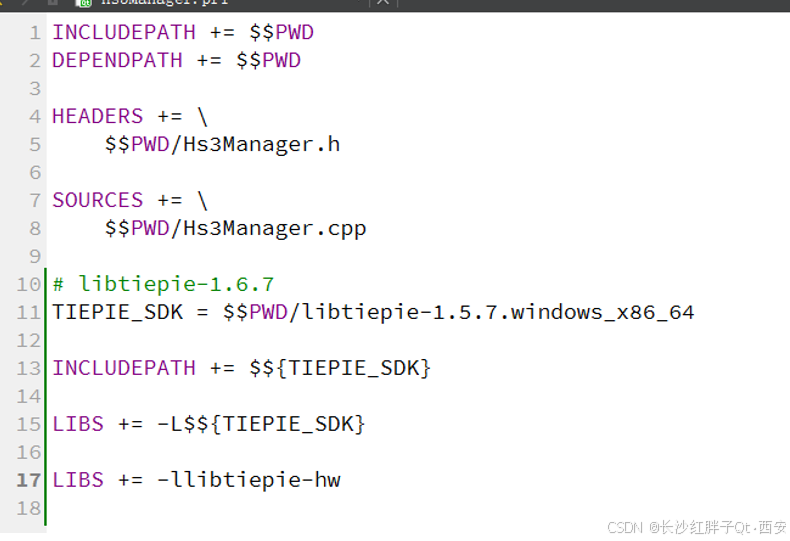

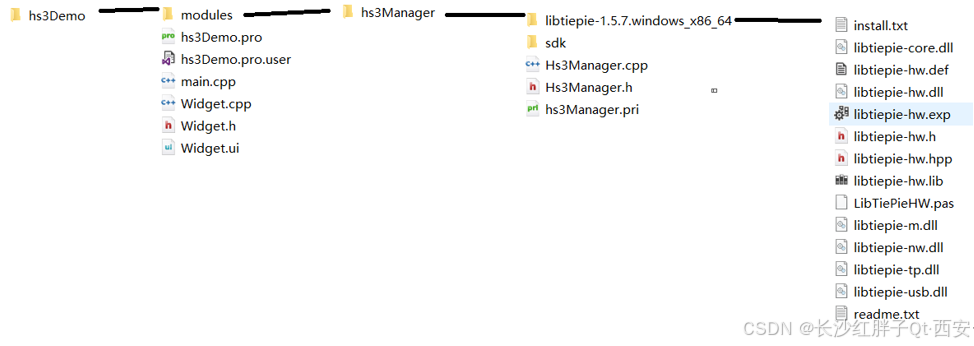

步骤三：.pri模块引入头文件和库文件

步骤四：编译报错，需c++17

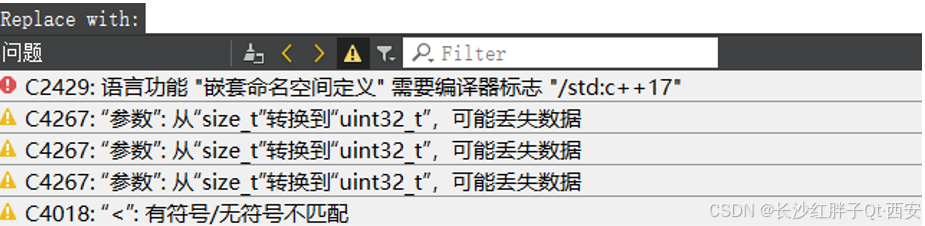

编译报错：

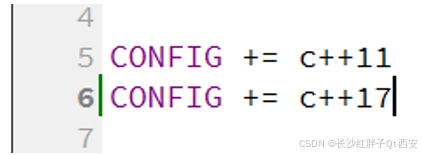

添加c++17的支持：

通过。

步骤五：测试基础环境

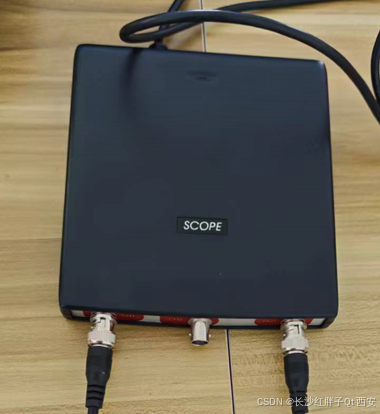

同一个设备存在多个角色，手上的就是可以是示波器，还有一个信号源发生器，所以需要兼容：

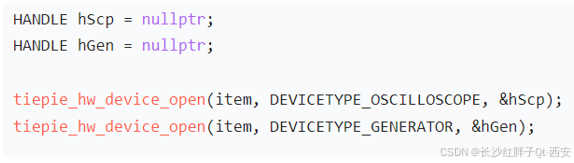

可以一个句柄当两个设备打开：

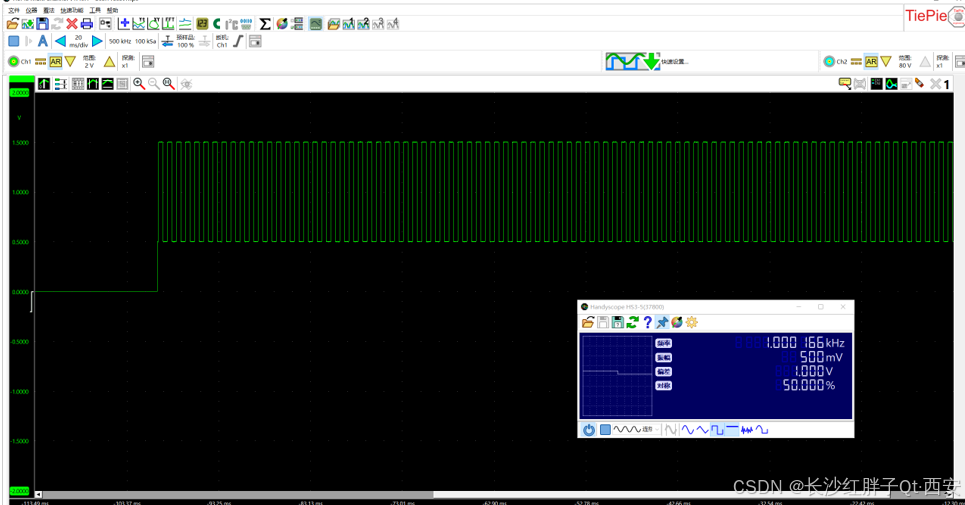

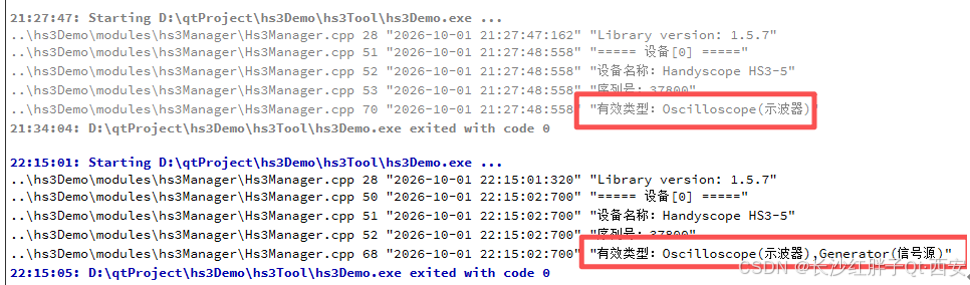

步骤六：运行结果

模块化

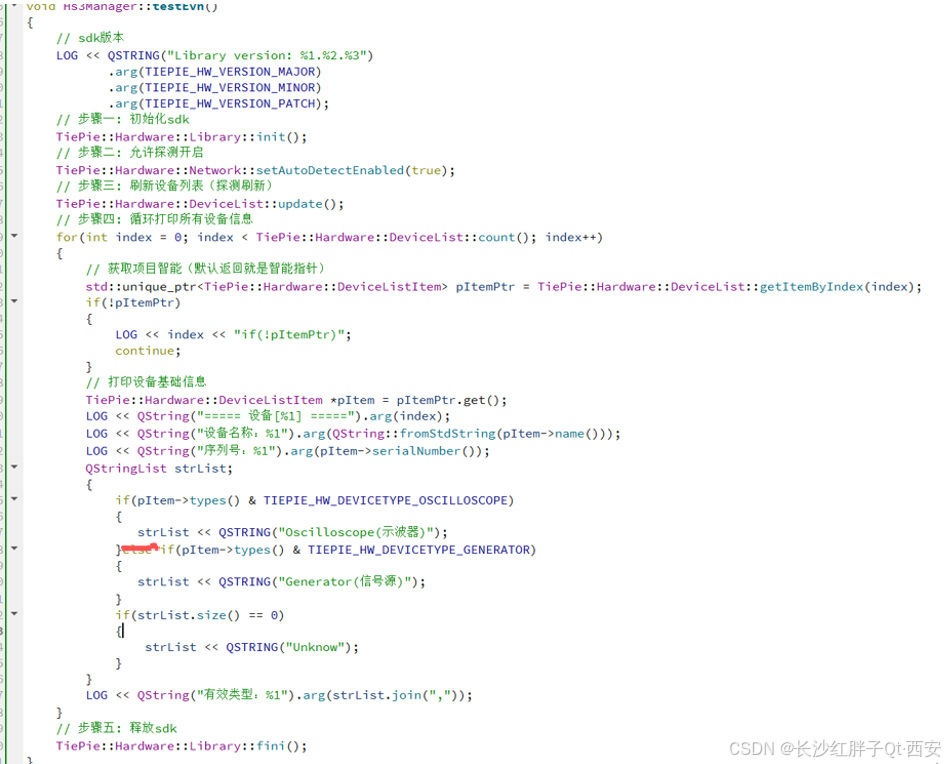

Demo源码

cpp 复制代码

void Hs3Manager::testEvn()
{
   	// sdk版本
    LOG << QSTRING("Library version: %1.%2.%3")
           .arg(TIEPIE_HW_VERSION_MAJOR)
           .arg(TIEPIE_HW_VERSION_MINOR)
           .arg(TIEPIE_HW_VERSION_PATCH);

    // 步骤一: 初始化sdk
    TiePie::Hardware::Library::init();

    // 步骤二: 允许探测开启
    TiePie::Hardware::Network::setAutoDetectEnabled(true);

    // 步骤三: 刷新设备列表（探测刷新）
    TiePie::Hardware::DeviceList::update();

    // 步骤四: 循环打印所有设备信息
    for(int index = 0; index < TiePie::Hardware::DeviceList::count(); index++)
    {
        // 获取项目智能（默认返回就是智能指针）
        std::unique_ptr<TiePie::Hardware::DeviceListItem> pItemPtr = TiePie::Hardware::DeviceList::getItemByIndex(index);
        if(!pItemPtr)
        {
            LOG << index << "if(!pItemPtr)";
            continue;
        }
        // 打印设备基础信息
        TiePie::Hardware::DeviceListItem *pItem = pItemPtr.get();
        LOG << QString("===== 设备[%1] =====").arg(index);
        LOG << QString("设备名称：%1").arg(QString::fromStdString(pItem->name()));
        LOG << QString("序列号：%1").arg(pItem->serialNumber());

        QStringList strList;
        {
            if(pItem->types() & TIEPIE_HW_DEVICETYPE_OSCILLOSCOPE)
            {
               strList << QSTRING("Oscilloscope(示波器)");
            }
            if(pItem->types() & TIEPIE_HW_DEVICETYPE_GENERATOR)
            {
               strList << QSTRING("Generator(信号源)");
            }
            if(strList.size() == 0)
            {
                strList << QSTRING("Unknow");
            }
        }
                             ;
        LOG << QString("有效类型：%1").arg(strList.join(","));
    }

    // 步骤五: 释放sdk
    TiePie::Hardware::Library::fini();
}
