CAD 实用工具集 v3.0：24 个实战功能，把重复活交给工具

先说句大实话：**CAD 里最耗时间的，往往不是画图，是和图层、文字、垃圾对象较劲。**改一张综合图，开关图层十几次；几百个桩号要统一加前缀，只能一个个双击；算面积量长度靠手点，还容易漏选。这些活不费脑，但极费时间。

这套 CAD 实用工具集 v3.0，就是把这些高频重复操作，全部收进一个面板里------点一下就执行，不用背命令，也不用写脚本。

图层一多就乱，改图要开开关关十几次
图框文字、桩号要统一加前缀，只能逐个双击
算面积、量长度靠手点，还容易漏选对象
图纸越改越大，满是零长线、空文字垃圾
外来图图层命名五花八门，整理到崩溃

一、它到底是什么

简单讲，它是一个AutoCAD轻量插件，没有安装程序，加载即用。不是换个 CAD 版本就废的重型工具，目标是「顺手、好用、覆盖 80% 的日常整理动作」。

二、主界面长这样

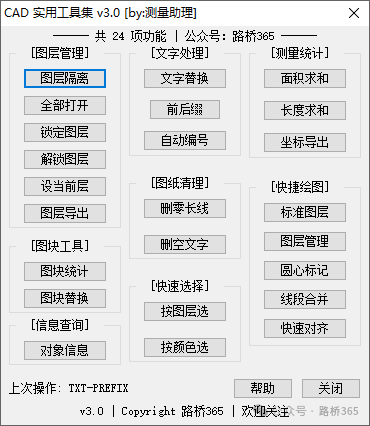

▲ 主界面总览：三列布局，7 大模块一目了然

面板把 24 个功能分成 3 列，每列再归组。底部状态栏会记住上一次执行的操作，连续干活不用反复找按钮。

区域	包含模块	典型用途
左列	图层管理 · 图块工具 · 信息查询	图层开关/锁定、图块统计替换、看对象属性
中列	文字处理 · 图纸清理 · 快速选择	批量改文字、清垃圾、按图层/颜色选
右列	测量统计 · 快捷绘图	面积/长度累加、坐标导出、建图层、圆心标记

三、7 大模块逐一拆解

📂 模块 1：图层管理（6 项）

治「图层乱、找图慢、批量开关烦」。所有操作都通过选中对象驱动，不用手敲图层名。

功能清单

图层隔离

：选中对象，仅保留其所在图层显示，其余全部关闭。
全部打开

：一键打开所有被关的图层，全图秒回可见。
锁定 / 解锁图层

：锁住选中对象所在图层，防止误编辑；用完再解锁。
设当前层

：点一个对象，它的图层直接变成当前层。
图层导出

：把全部图层（名称/颜色/线型/状态）导成 CSV，做图层清单或比对。

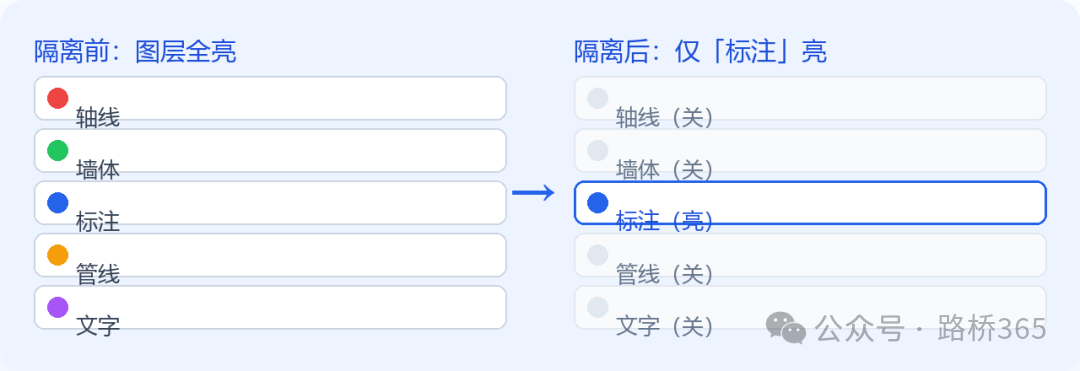

图：选中「标注」对象 → 图层隔离，画面瞬间只剩标注类

🔤 模块 2：文字处理（3 项）

专治「大量文字要改」。只处理 TEXT 和 MTEXT，不动块属性。

功能清单

文字替换

：批量查找替换字符串，比如把「旧桥名」统一改成「新桥名」。
前后缀

：给选中文字统一加前缀/后缀，例：桩号前加「K」、编号后加「#」。
自动编号

：按选择顺序递增编号，可设起始号、前缀、后缀。

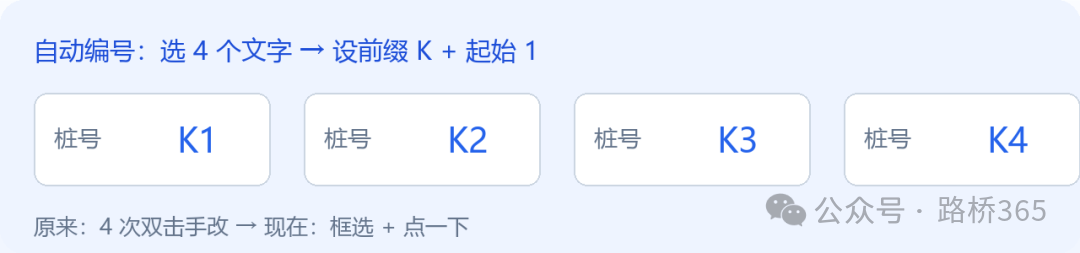

图：自动编号把「桩号」批量变成 K1~K4，前后缀同理

📏 模块 3：测量统计（3 项）

辅助工程量核算、测量资料整理。结果直接打在命令行，单位自动给两种。

功能清单

面积求和

：累加封闭对象面积，输出平方毫米 + 平方米。
长度求和

：累加直线/多段线/圆弧/圆/样条长度，输出毫米 + 米。
坐标导出

：导出点、圆、块、文字、多段线顶点等坐标到 CSV。

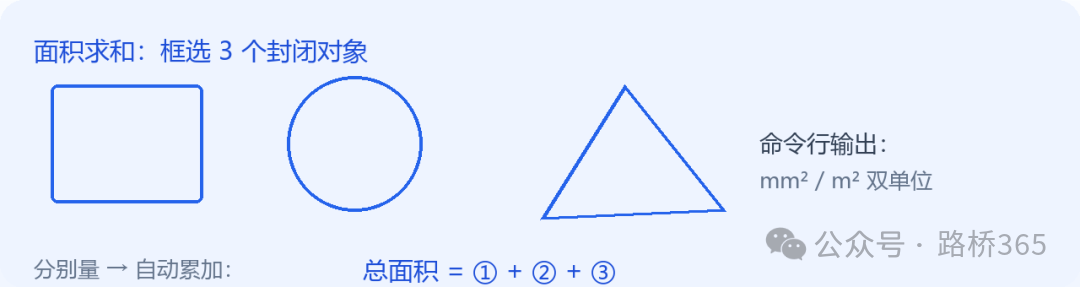

图：面积求和把多个对象面积一次累加，省去逐个量再心算

Tip：「坐标导出」对多段线会逐个顶点输出；CASS DAT 字段顺序是「点号、编码、Y、X、Z」，导出的 CSV 可在 Excel 里按需重组后再进 CASS。

🧩 模块 4：图块工具（2 项）

功能清单

图块统计

：列出图中所有块参照及数量（降序），可导出 CSV。
图块替换

：选源块 + 目标块，一键把全部同名源块替换；保留插入点、旋转、比例。

🧹 模块 5：图纸清理（2 项）

清掉「看不见但占地方」的冗余对象，减小文件、提速。

功能清单

删零长线

：删除长度 ≤ 0.0001 的零长度对象。
删空文字

：删除内容为空的 TEXT/MTEXT（含纯空格、换行）。

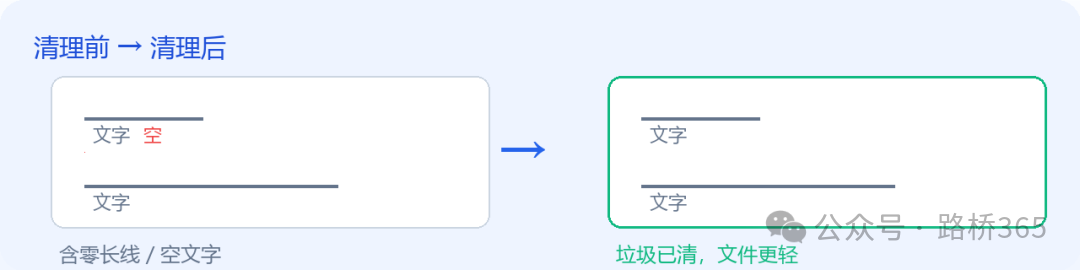

图：删掉零长线和空文字，图纸清爽、打开更快

**提醒：**清理前先存副本，尤其处理外单位图纸，避免误删有用对象。

✏️ 模块 6：快捷绘图（5 项）

功能清单

标准图层

：一键按模板建好整套图层。
图层管理

：打开标准图层管理器，增删改、存配置、恢复默认。
圆心标记

：给圆/圆弧画十字中心线，自动建「中心线」图层。
线段合并

：把直线/圆弧/多段线合并成一条多段线。
快速对齐

：指定源点、目标点，平移对齐对象。

🔍 模块 7：信息查询 / 快速选择（3 项）

功能清单

对象信息

：看类型、图层、颜色、线型、长度/面积/半径/文字内容等。
按图层选

：点一个对象，自动选中同图层全部对象。
按颜色选

：输入颜色号，秒选所有该颜色对象。

Tip：「对象信息」对直线显示长度+角度，对圆显示半径/直径/面积/周长，对多段线显示长度/面积/顶点数，对文字显示内容+高度------比 LI 命令更直读。

四、一条实战工作流

把上面功能串起来，就是一套「收图→整理→出量」的流水线。下面这条适合路桥/市政项目接外来图：

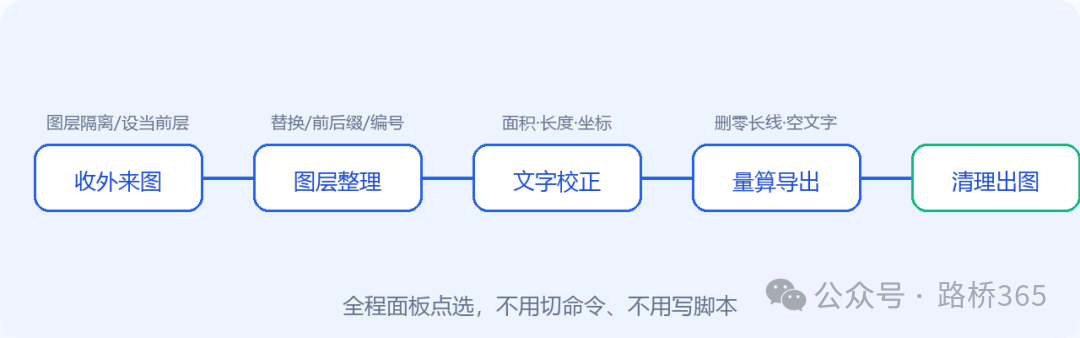

图：五步整理流水线，把外来图变成能直接用的干净底图

五、三步装好

1 把 CAD 实用工具集 v3.0.vlx放在CAD支持目录
2 CAD 里输入 AP（即 APPLOAD），加载这个vlx 文件
3 命令行输入 CAD-TOOLS，面板弹出，开干

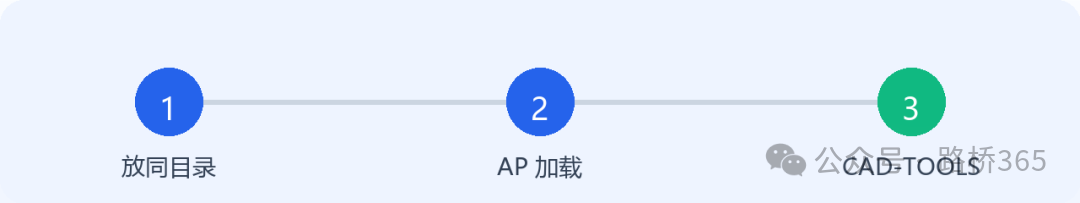

图：三步上手，首次加载成功后即可反复使用

**Tip：**想每次启动 CAD 自动加载，把 vlx 加入 CAD 启动组（Startup Suite）即可，不必每次手动 APPLOAD。

六、常见问题

输入 CAD-TOOLS 没反应？

检查是否连接网络，若网络异常会导致面板弹不出。
点按钮后报错/中断？

插件内部已加错误捕获，按 ESC 取消一般只回命令行，不会崩；操作前养成存图习惯。
图层导出 CSV 在哪？

执行后弹保存框，默认名 layer-list.csv，位置自选。
标准图层能永久保存吗？

能。在图层管理器里改完点「保存配置」，写入 CAD 临时目录的 CAD-Tools-Layers.cfg，下次自动读。
圆心标记比例不合适？

中心线伸出为半径 1.2 倍，画在「中心线」图层；用 CAD 的 LTS 整体调线型比例。

**工程提示：**本插件用于辅助绘图与整理。涉及坐标、面积、长度等关键测量数据时，请务必独立复核单位、坐标系与项目要求，确认无误后再用于施工或计量。
