CML网络仿真入门-1：Cisco Modeling Labs概述

📌 课程简介

• 本课程为思科官方CML(Cisco Modeling Labs)实验环境第一节概述课，讲解CML的基础使用、应用场景与内部架构。

• 无需物理硬件，即可搭建包含思科及第三方设备的网络实验环境；课程会演示基础仿真操作，介绍用例、优势及内部运行原理。

🎯 CML 核心价值与用途

• 可即时创建并运行动手实验环境，是网络技术学习的理想工具。

• 主要适用场景：

  • 学习网络概念

  • 备练认证考试

  • 验证配置对生产网络的影响

  • 模拟"假设性"场景（what-if scenarios）

📚 课程覆盖要点

• Cisco Modeling Labs 基础知识

• Cisco Modeling Labs 架构

🏗️ CML 整体架构

• 基于REST API构建，所有功能均通过API暴露；用户界面的所有操作（添加节点、创建链路、启动仿真等）均由底层API驱动。

• 可直接调用API，以编程方式管理完整的实验生命周期；同时提供Python客户端库，便于将CML集成到自动化工作流。

• Controller（控制器） 负责部署虚拟设备、提供实验仿真的全部信息；所有设备部署在计算节点上，占用内存与CPU资源。

• 部署模式：

  • 单机部署：所有组件运行在同一台服务器或虚拟机上

  • 集群部署：多台服务器联合，控制器可调用各节点资源

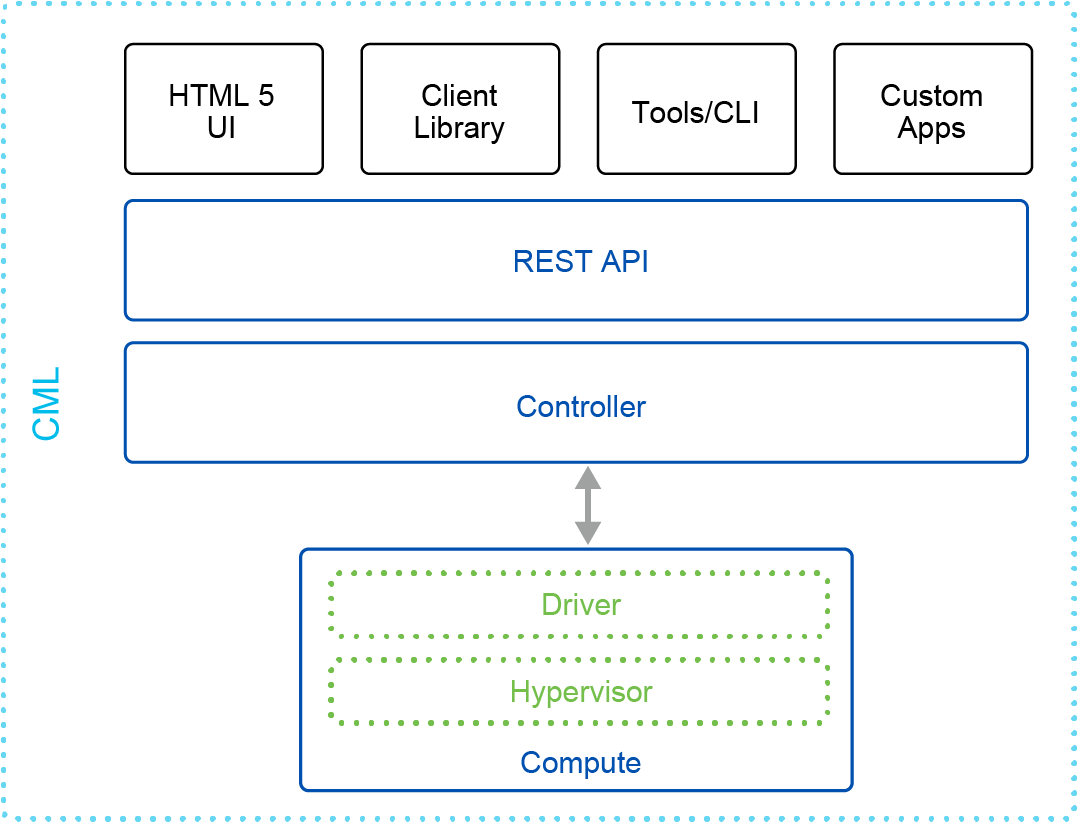

• 架构分层（从上至下）：

  1. 用户交互层：HTML5 UI、客户端库、工具/CLI、自定义应用

  2. 核心接口层：REST API

  3. 控制层：Controller

  4. 计算层：Driver、Hypervisor、Compute 资源

🖥️ HTML5 用户界面

• 提供易用的HTML5界面，用于设计实验拓扑、与设备交互。

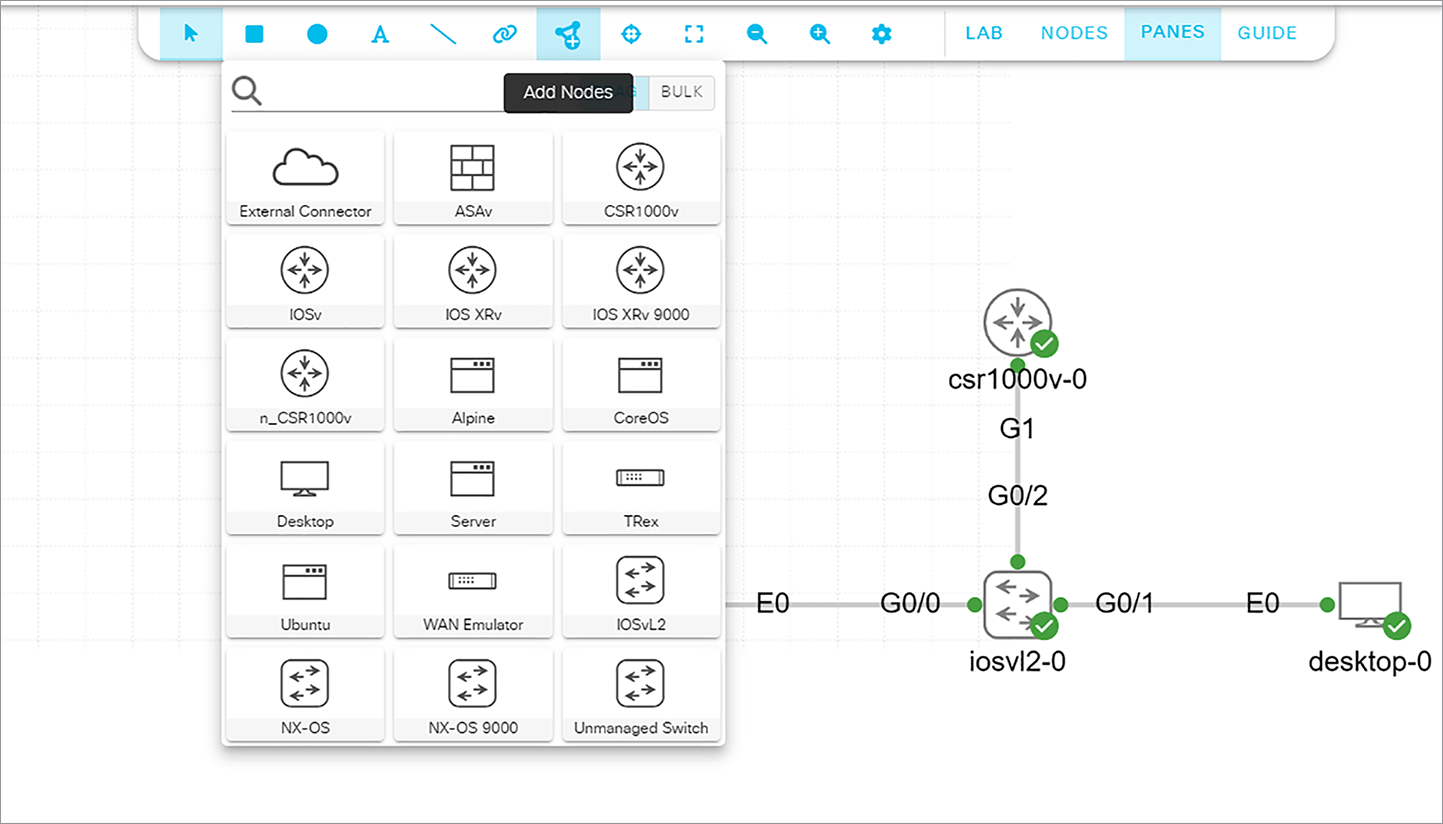

• 采用直观的图形画布，支持拖拽式拓扑设计。

🔌 REST API

• 用户界面的所有操作均基于底层REST API，界面可实现的功能都能通过编程方式完成。

• 可通过自定义应用管理实验仿真，将CML纳入NetDevOps运维流程。

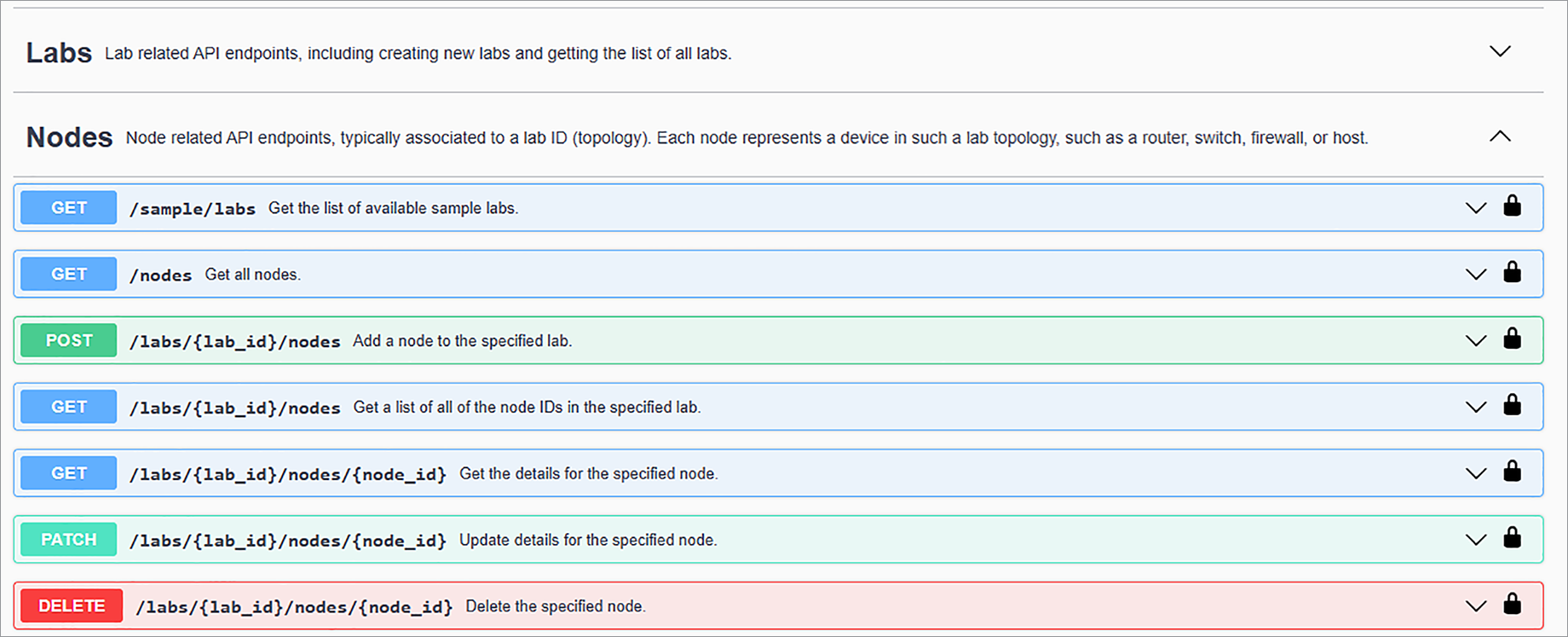

• API文档通过Swagger界面提供，直接运行在CML服务器上。

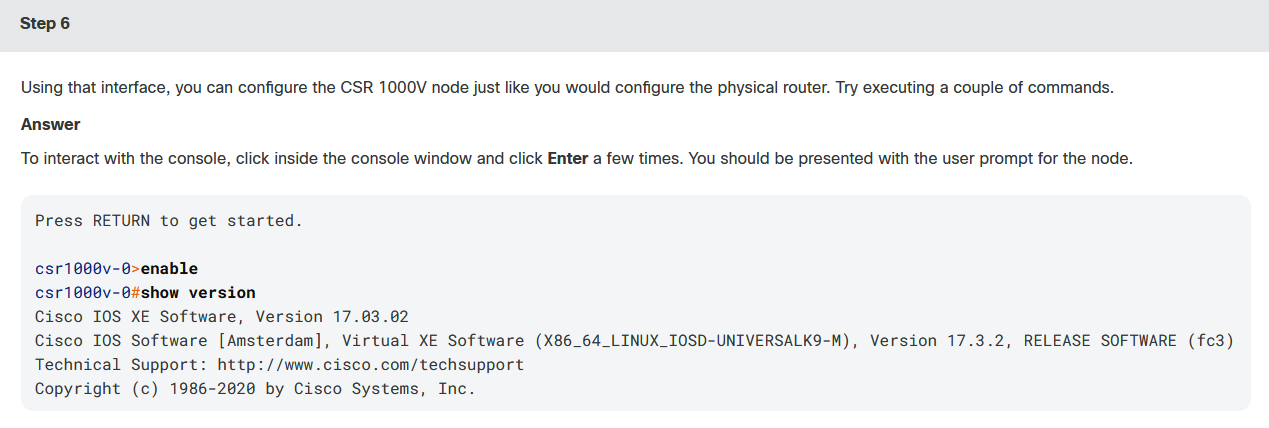

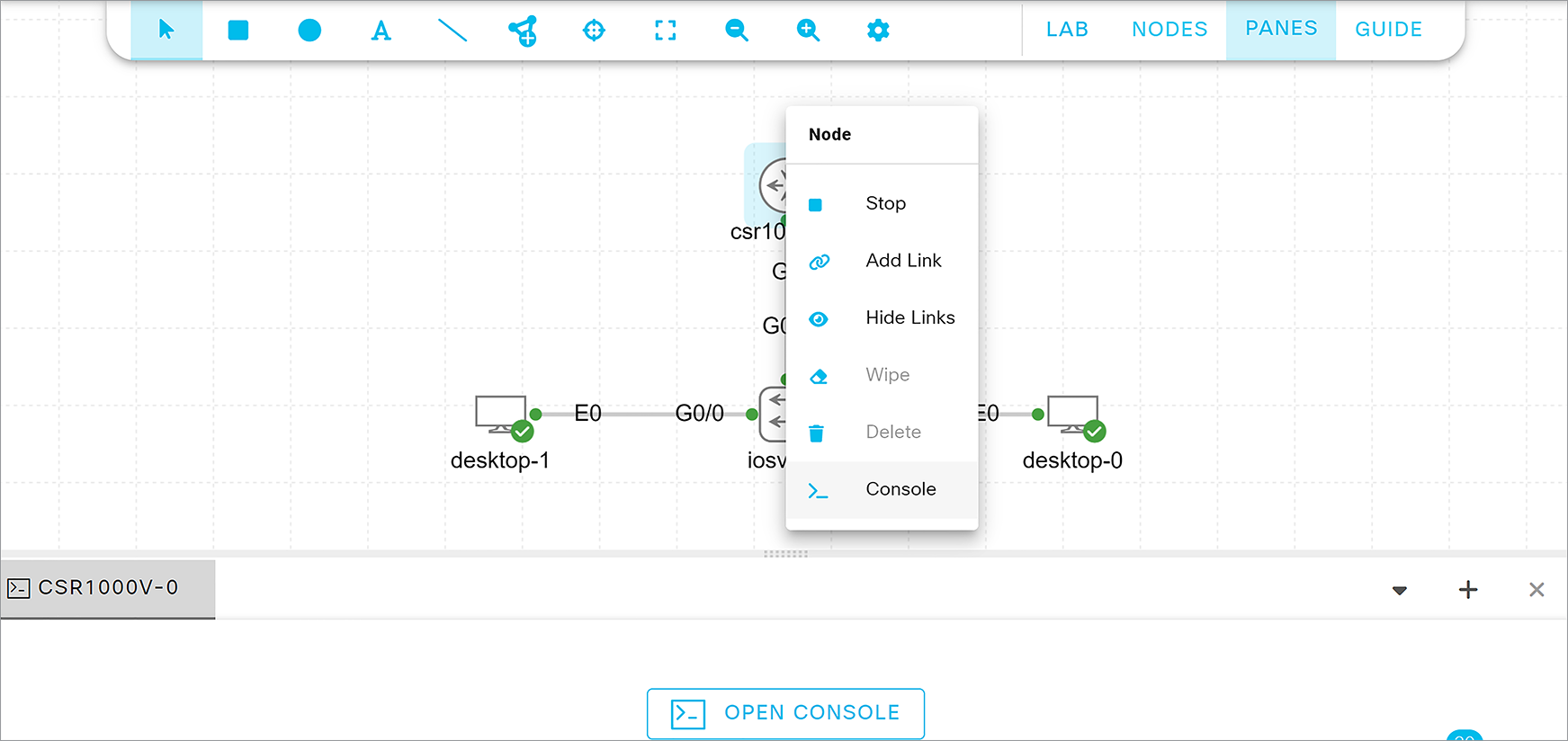

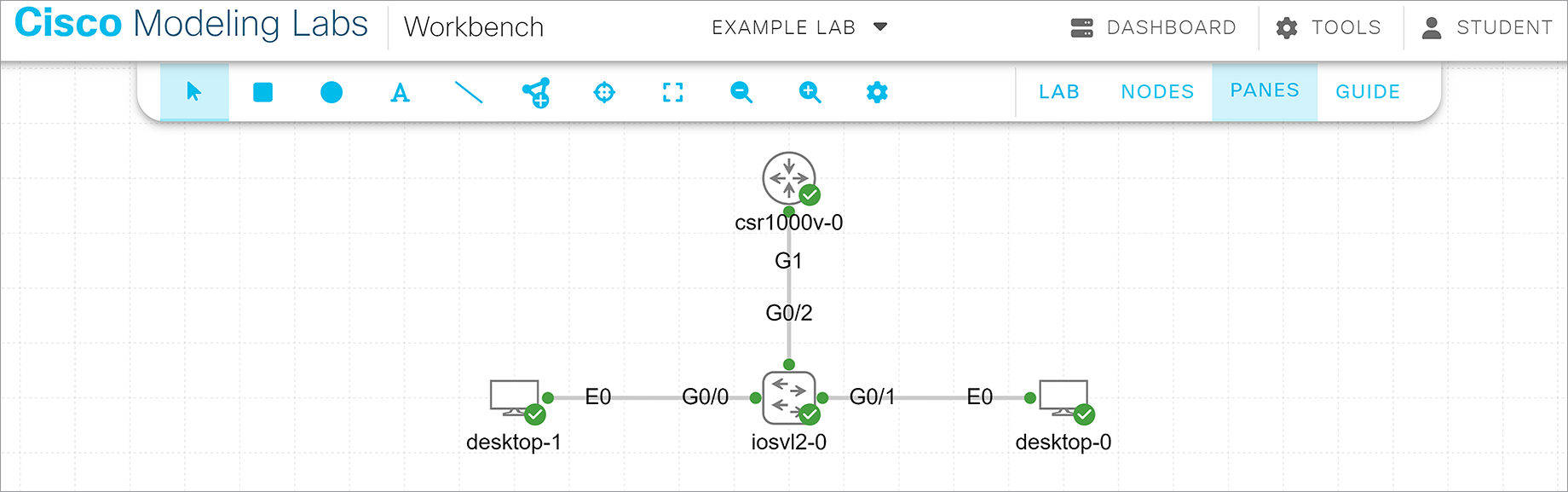

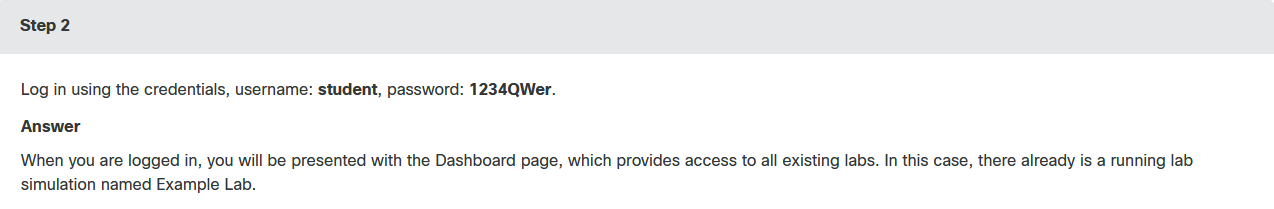

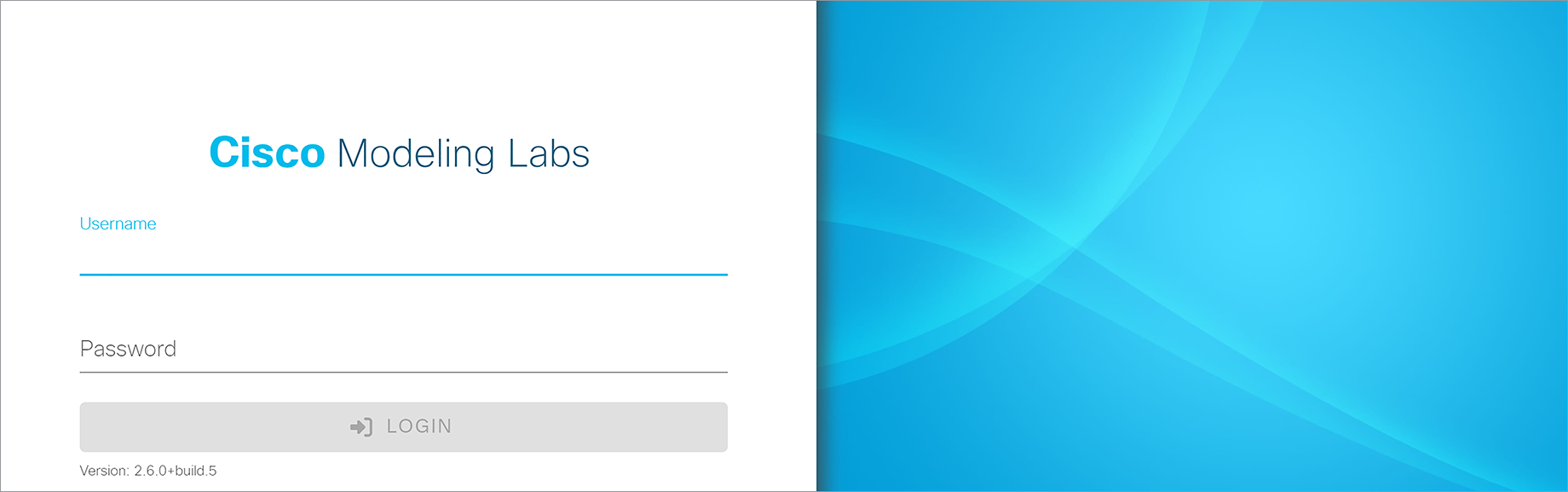

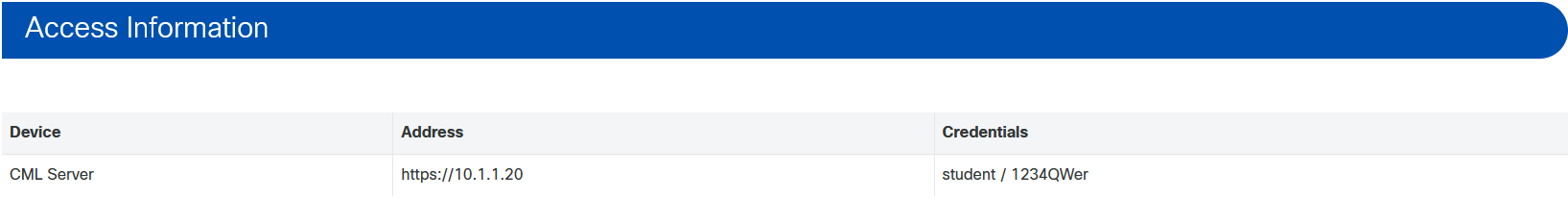

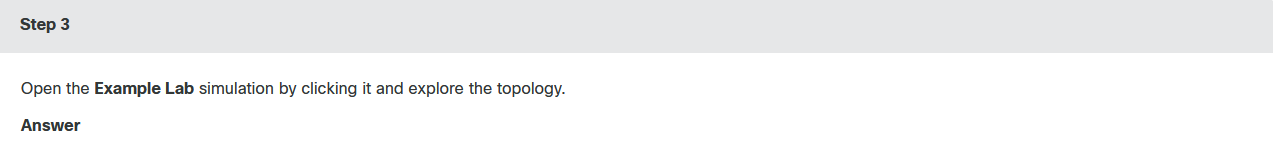

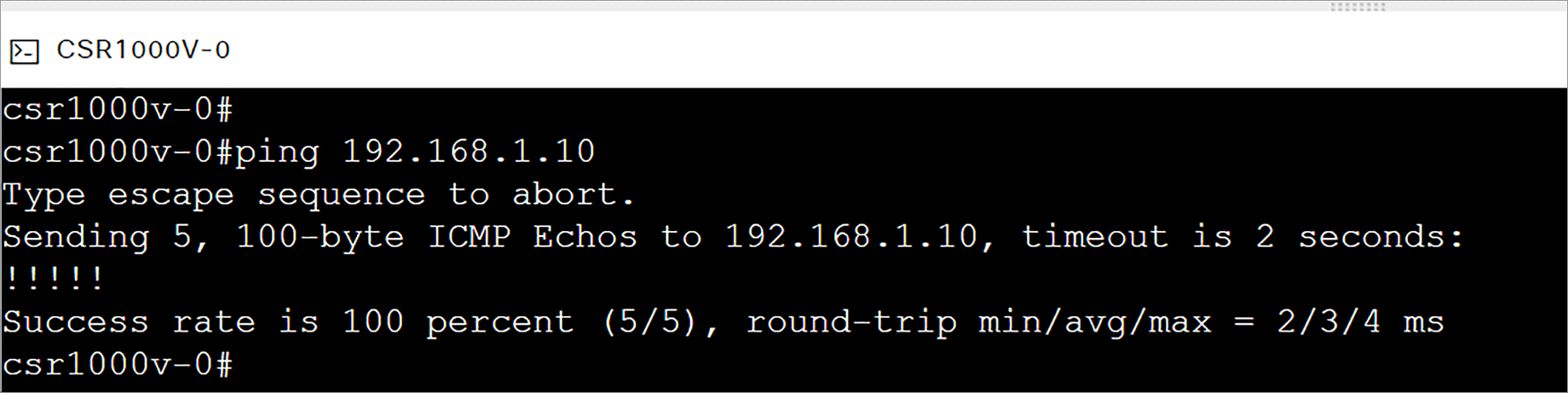

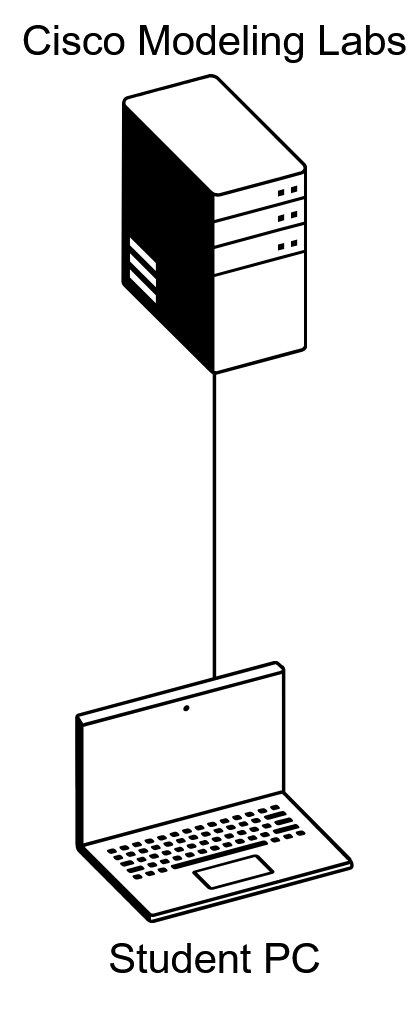

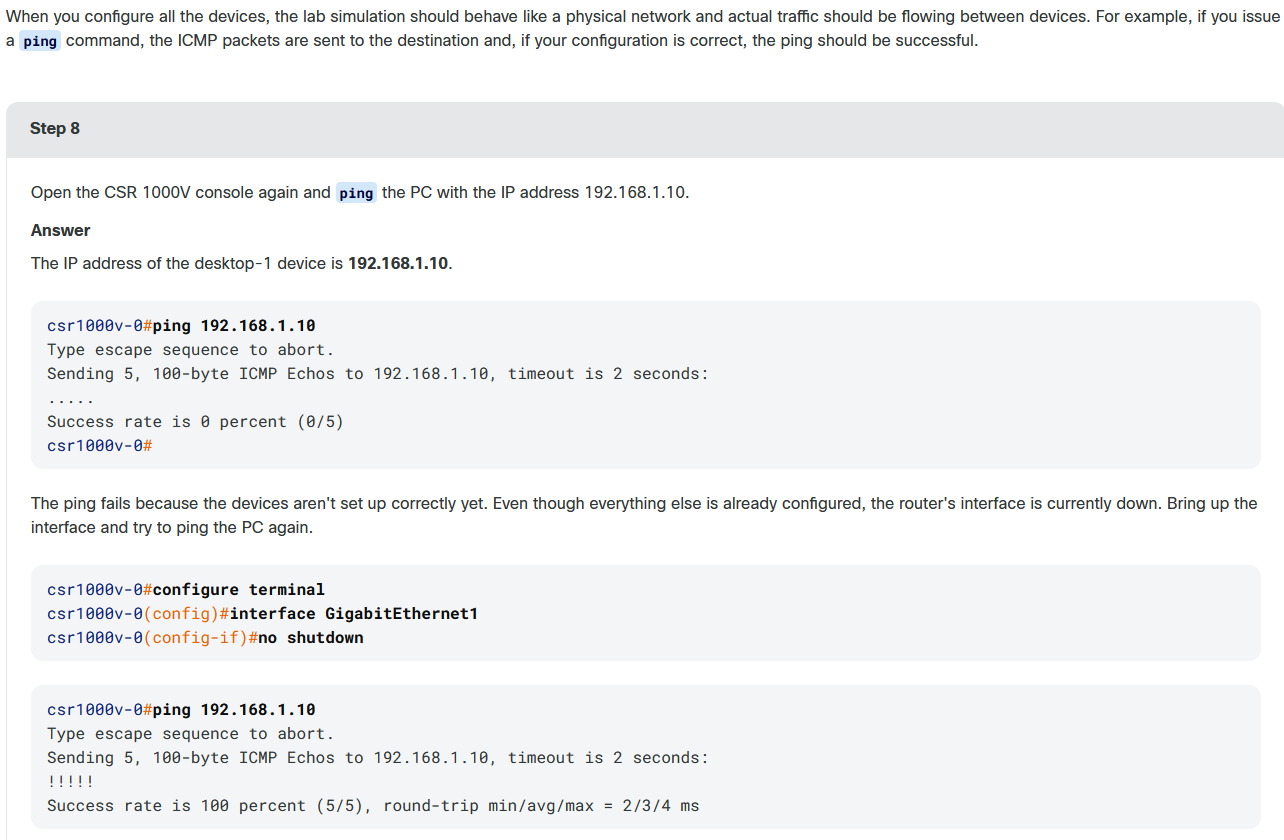

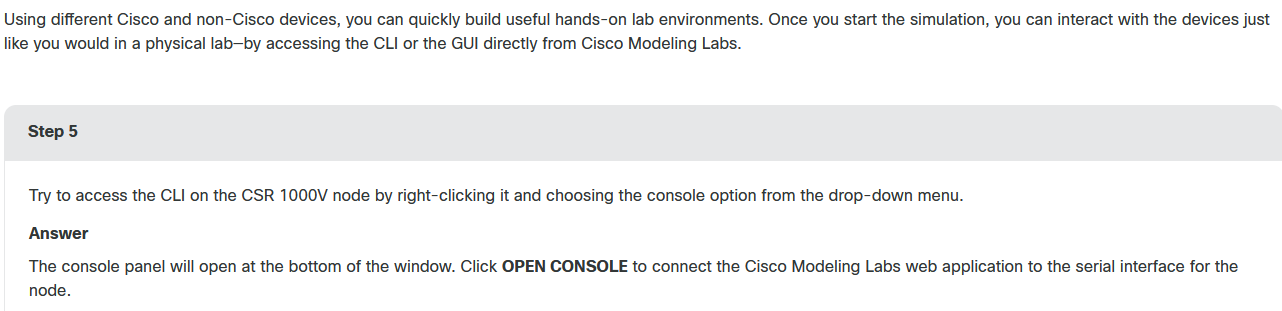

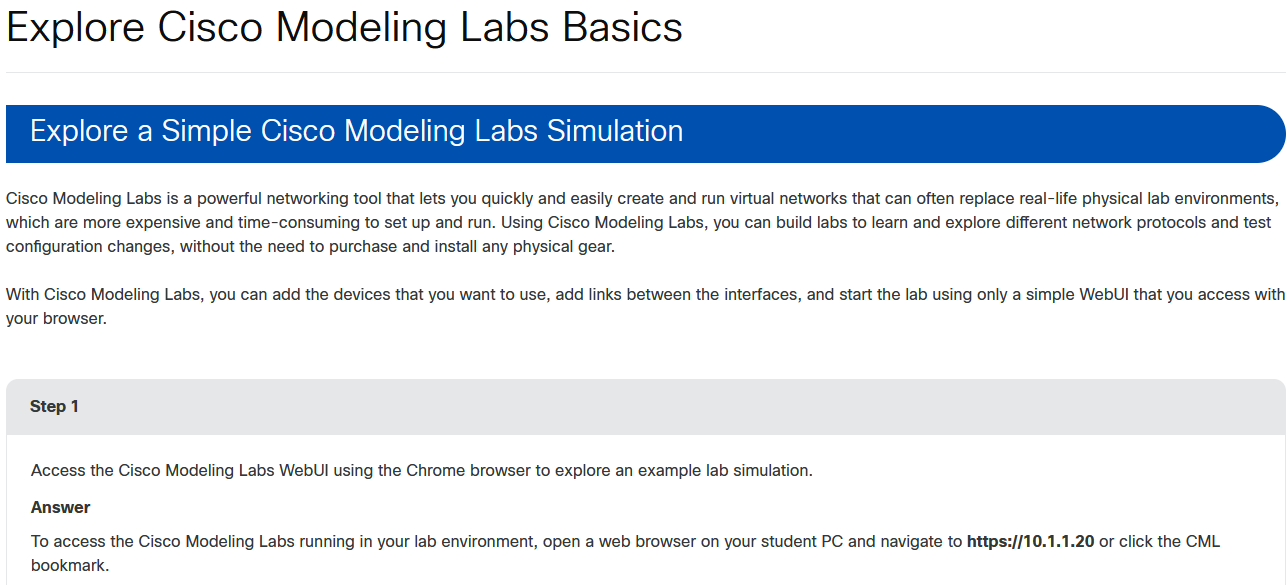

在此活动中，我们将探讨思科建模实验室的基本用法,并了解其如何具有实用性。实验示例如下：
