第4篇：移植 Panel 驱动-点亮一块屏幕流程浅浅浅析

摘要

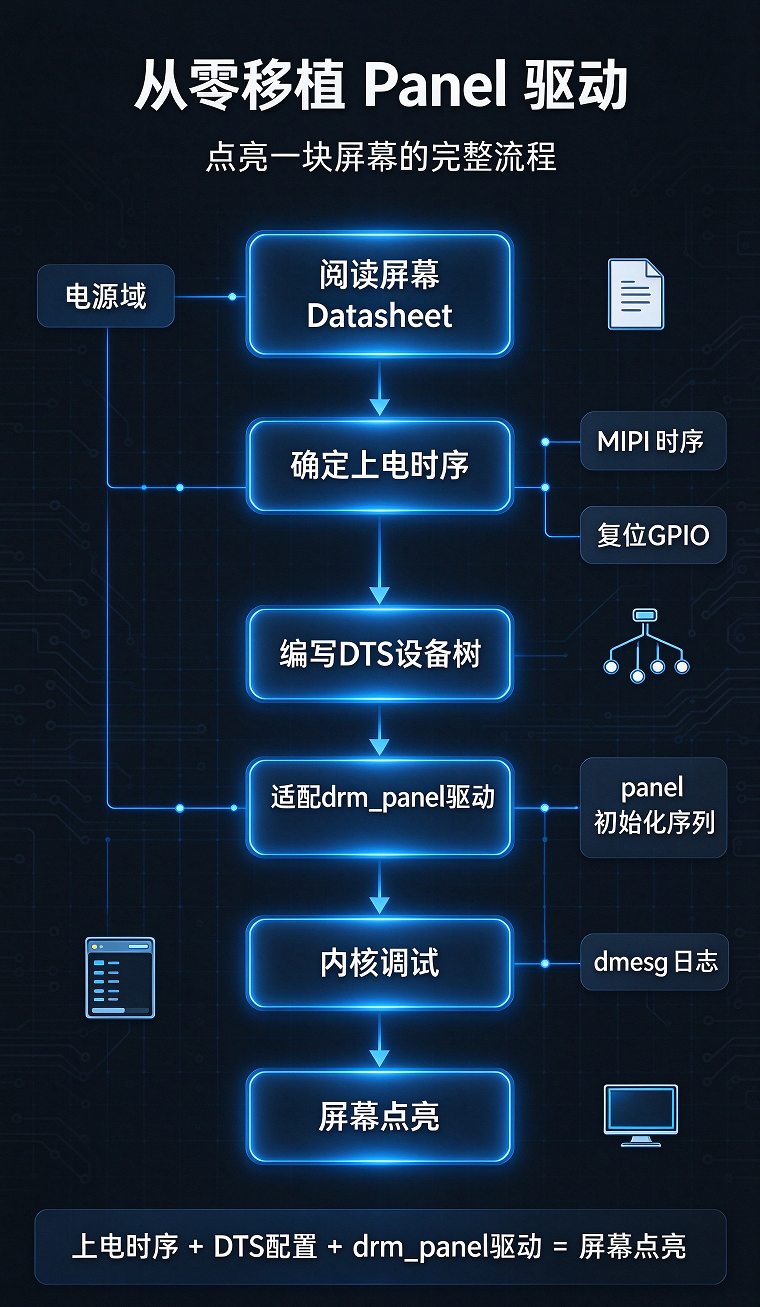

做Android显示驱动，最经典入门任务就是点亮一块新Panel。本篇完整梳理从屏幕手册阅读、上电时序、DTS编写、驱动适配，到内核调试、屏幕点亮的全流程，附带主线内核标准drm_panel驱动示例代码，同时标注高频踩坑点。

前言

前面几篇，我们初步搞懂了Android显示完整链路、DRM核心框架、MIPI-DSI协议。理论看懂之后，第一个工程实战任务就是移植Panel驱动，点亮屏幕 。

很多新手同学上手时，直接上手改驱动代码，最后卡在黑屏、上电时序错乱、DTS配置错误，反复排查几天，但在实际工程中，根本不会给你很久的时间bringup，几乎屏幕和主板到手当天就要亮起来，因此需要后合理的策略进行bringup（不仅技术角度，还有其他主观客观因素，后续篇章展开聊聊编者的理解。）屏幕决定了后续其他模块同事的开发进度，虽然可以通过投屏来操作屏幕，但是会极大的降低开发进度。

屏幕点亮本质上就两件核心事：硬件上电时序 + DTS设备树描述 ，再搭配Panel DDIC（Display Driver Integrated Circuit）驱动的初始化序列。

核心一句话：DTS告诉内核这块屏幕硬件资源是什么；上电时序保证DDIC在正确的电源、复位顺序下启动；Panel驱动下发初始化命令，最终屏幕正常上电、接收MIPI图像。

一、前期准备：拿到屏幕规格书

移植第一步不是写代码，而是读屏的datasheet，提取关键信息：

电源：VDD（3.0V DDIC模拟电）、VCI（1.8V逻辑数字电）、ELVSS（-5.5V~-7V像素阴极负高压）、ELVDD（+5.5V~7V像素阳极正高压）等等电压，每一路的电压值、上电/掉电顺序(OLED发光靠的就是ELVSS和ELVDD的大压差)
复位引脚：复位信号（RST）的高低电平、复位保持时间
MIPI-DSI参数：lane数量、传输速率、Video/Command模式、像素时序（HSA/HBP/ACTIVE/HFP，VSA/VBP/ACTIVE/VFP）
屏幕初始化命令序列（DSI写寄存器指令）
屏幕最大分辨率、色深

踩坑点：

不要随便抄别的屏DTS ，不同屏幕电源域、复位时序、时序参数完全不一样，直接复制大概率黑屏。（当然确定是同DDIC的阔以抄，提高开发速度）

二、重中之重：Panel上电/下电时序（80%黑屏问题根源）

绝大多数点亮失败，不是DRM或者MIPI代码问题，而是上电顺序错误 （因为DRM框架层的code，几乎不需要重新开发，MTK或者Qcom已经提供较为完整可靠的source code）。

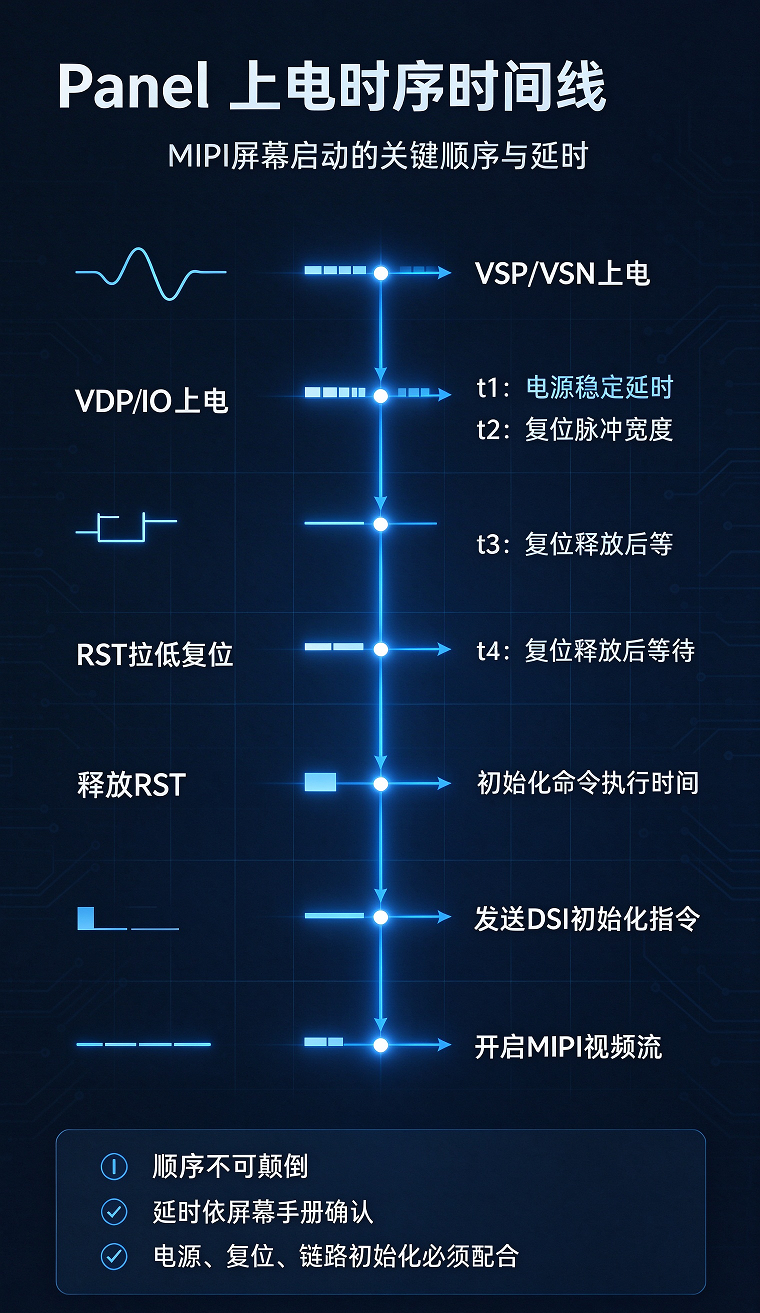

编者理解的一般 标准MIPI屏上电流程：

供给数字电源 VCI，数字先稳
delay_ms(10)
供给屏幕模拟电源 VDD
delay_ms(10)
等待电源稳定延时（datasheet指定，一般ms级）
高低高RST复位引脚，保持复位一段时间
释放复位（拉高RST），等待屏IC内部稳定
ELVDD上电（正高压先上，再上负高压）
delay_ms(10)
ELVSS上电
delay_ms(10)
DSI Host开启，发送Panel初始化命令序列
初始化完成，开启MIPI视频流，屏幕输出图像
...

下电时序（休眠/关机同样重要，顺序反过来）

关显示（发0x28 0x10命令）
停止MIPI图像数据流
ELVSS下电
delay_ms(10)
ELVDD下电
delay_ms(10)
拉低RST复位
关闭VCI
关闭VDDI

常见错误：

复位释放太早、电源上电顺序颠倒、延时时间不足，现象：黑屏、偶尔能点亮、冷启动失败等等。

三、DTS设备树编写：描述屏幕硬件资源

DTS的作用：向内核描述硬件资源，不需要修改内核C代码，描述电源、复位引脚、DSI通道、屏幕时序。

基础示例 DTS里核心配置项

复制代码

/* 示例DTS片段，主线开源内核风格，仅用于演示 */`
`panel: panel@0 {`
`    compatible = "xxx,mipi-panel";`
`    reg = <0>;`
`    vsp-supply = <&pmic_vsp>;`
`    vsn-supply = <&pmic_vsn>;`
`    vddio-supply = <&pmic_vddio>;`
`    reset-gpios = <&gpio 10 GPIO_ACTIVE_LOW>;`
`    #address-cells = <1>;`
`    #size-cells = <0>;`

`    panel-timing {`
`        hactive = <720>;`
`        vactive = <1280>;`
`        hfront-porch = <20>;`
`        hback-porch = <40>;`
`        hsync-len = <10>;`
`        vfront-porch = <10>;`
`        vback-porch = <10>;`
`        vsync-len = <2>;`
`    };`

`    panel-init-sequence = [`
`        /* DSI初始化指令，根据屏规格书填充 */`
`        05 00 00 00 00 11,`
`        05 00 00 00 00 29,`
`    ];`
`};`
`

电源供应：vsp-supply、vsn-supply、vddio-supply，关联PMIC电源域
复位引脚：reset-gpios，指定GPIO，定义复位极性
MIPI DSI配置：data lanes数量、dsi时钟速率
显示时序参数：hactive、vactive，以及前后消隐HBP/HSA/HFP，VBP/VSA/VFP
初始化命令序列：panel-init-sequence，DSI发送的一系列寄存器指令
电源、复位的延时参数，对应datasheet时序

简单理解：

内核MIPI DSI host驱动读到DTS配置，就知道：用哪个GPIO复位、打开哪几路PMIC电源、屏幕时序是多少、开机要发哪些初始化命令。

调试小技巧：

DTS修改后，重新单编译dtbo，替换设备树（如果Android全编译的话，老慢了1h起步；另外，刷机后反编译看下dtbo里的参数是否是自己配置的，否则容易导致修改不带入的风险）；优先核对DTS参数和屏幕手册，不要先去修改panel驱动c文件。

对于Qcom平台来说，bringup阶段的参数配置大部分在dtsi文件；对于MTK平台来说，bringup阶段的参数配置大部分是driver的.c驱动文件（当然也可重构到dtsi，但目前主流是这么分的）。

四、Panel驱动代码适配（drm_panel框架，主线Linux开源代码片段）

说明：下面代码取自Linux主线内核drm_panel示例模板，开源通用框架，不属于任何公司项目代码 。内核标准drm_panel驱动，核心回调：prepare(上电复位+初始化)、enable(开启MIPI数据流)、disable、unprepare(下电)

复制代码

#include <linux/module.h>`
`#include <linux/of.h>`
`#include <linux/gpio/consumer.h>`
`#include <linux/regulator/consumer.h>`
`#include <drm/drm_panel.h>`
`#include <drm/drm_mipi_dsi.h>`

`struct my_panel_data {`
`    struct drm_panel panel;`
`    struct mipi_dsi_device *dsi;`
`    struct regulator *vsp;`
`    struct regulator *vsn;`
`    struct regulator *vddio;`
`    struct gpio_desc *reset_gpio;`
`    bool prepared;`
`};`

`// 容器宏，通过drm_panel结构体反向拿到自定义panel私有数据`
`#define to_my_panel(p) container_of(p, struct my_panel_data, panel)`

`// 【1】prepare：上电、复位、发送初始化序列，硬件准备阶段`
`static int my_panel_prepare(struct drm_panel *panel)`
`{`
`    struct my_panel_data *pdata = to_my_panel(panel);`
`    struct mipi_dsi_device *dsi = pdata->dsi;`
`    int ret;`

`    if (pdata->prepared)`
`        return 0;`

`    // 1.上电，按照datasheet时序打开三路电源`
`    ret = regulator_enable(pdata->vsp);`
`    if (ret) goto err_vsp;`
`    ret = regulator_enable(pdata->vsn);`
`    if (ret) goto err_vsn;`
`    ret = regulator_enable(pdata->vddio);`
`    if (ret) goto err_vddio;`

`    msleep(20); // 等待电源稳定，参考屏规格书`

`    // 硬件复位：拉低复位，保持延时，再释放复位`
`    gpiod_set_value(pdata->reset_gpio, 0);`
`    msleep(10);`
`    gpiod_set_value(pdata->reset_gpio, 1);`
`    msleep(20);`

`    // 发送DTS中定义的panel初始化序列`
`    ret = mipi_dsi_panel_init(dsi);`
`    if (ret) {`
`        dev_err(&dsi->dev, "panel init cmd failed\n");`
`        goto err_init;`
`    }`

`    pdata->prepared = true;`
`    return 0;`

`err_init:`
`    gpiod_set_value(pdata->reset_gpio, 0);`
`    regulator_disable(pdata->vddio);`
`err_vddio:`
`    regulator_disable(pdata->vsn);`
`err_vsn:`
`    regulator_disable(pdata->vsp);`
`err_vsp:`
`    return ret;`
`}`

`// 【2】enable：开启MIPI视频流，输出像素画面`
`static int my_panel_enable(struct drm_panel *panel)`
`{`
`    struct my_panel_data *pdata = to_my_panel(panel);`
`    // 发送DSI指令，开启显示输出`
`    return mipi_dsi_dcs_write(pdata->dsi, MIPI_DCS_SET_DISPLAY_ON, NULL, 0);`
`}`

`// 【3】disable：关闭画面输出`
`static int my_panel_disable(struct drm_panel *panel)`
`{`
`    struct my_panel_data *pdata = to_my_panel(panel);`
`    return mipi_dsi_dcs_write(pdata->dsi, MIPI_DCS_SET_DISPLAY_OFF, NULL, 0);`
`}`

`// 【4】unprepare：下电，关闭电源，复位`
`static int my_panel_unprepare(struct drm_panel *panel)`
`{`
`    struct my_panel_data *pdata = to_my_panel(panel);`
`    if (!pdata->prepared)`
`        return 0;`

`    gpiod_set_value(pdata->reset_gpio, 0);`
`    regulator_disable(pdata->vddio);`
`    regulator_disable(pdata->vsn);`
`    regulator_disable(pdata->vsp);`
`    pdata->prepared = false;`
`    return 0;`
`}`

`// 注册drm_panel回调函数表`
`static const struct drm_panel_funcs my_panel_funcs = {`
`    .prepare = my_panel_prepare,`
`    .enable = my_panel_enable,`
`    .disable = my_panel_disable,`
`    .unprepare = my_panel_unprepare,`
`};`

`// DSI设备probe：解析DTS资源，获取regulator、gpio`
`static int my_panel_probe(struct mipi_dsi_device *dsi)`
`{`
`    struct my_panel_data *pdata;`
`    int ret;`

`    pdata = devm_kzalloc(&dsi->dev, sizeof(*pdata), GFP_KERNEL);`
`    if (!pdata)`
`        return -ENOMEM;`

`    pdata->dsi = dsi;`
`    drm_panel_init(&pdata->panel, &dsi->dev, &my_panel_funcs, DRM_PANEL_CONNECTOR);`

`    // 从DTS解析电源、复位GPIO`
`    pdata->vsp = devm_regulator_get(&dsi->dev, "vsp");`
`    pdata->vsn = devm_regulator_get(&dsi->dev, "vsn");`
`    pdata->vddio = devm_regulator_get(&dsi->dev, "vddio");`
`    pdata->reset_gpio = devm_gpiod_get(&dsi->dev, "reset", GPIOD_OUT_LOW);`

`    // 绑定DSI设备，注册panel`
`    mipi_dsi_set_drvdata(dsi, pdata);`
`    drm_panel_add(&pdata->panel);`
`    return 0;`
`}`

`static const struct of_device_id my_panel_of_match[] = {`
`    { .compatible = "xxx,mipi-panel" },`
`    { /* Sentinel */ }`
`};`
`MODULE_DEVICE_TABLE(of, my_panel_of_match);`

`static struct mipi_dsi_driver my_panel_driver = {`
`    .probe = my_panel_probe,`
`    .driver = {`
`        .name = "xxx_mipi_panel",`
`        .of_match_table = my_panel_of_match,`
`    },`
`};`
`module_mipi_dsi_driver(my_panel_driver);`

`MODULE_LICENSE("GPL");`
`MODULE_DESCRIPTION("sslm` `Demo MIPI panel driver based on drm_panel");`
`

重点区分prepare与enable： prepare：上电、复位、发初始化命令（硬件准备阶段） enable：打开MIPI视频流，输出像素画面很多新手混淆这两个回调，导致时序错乱，开机先走probe函数（原理后续拆细论述，属于设备驱动开发基础知识）。

五、完整调试排错流程（实战顺序）

先确认硬件：供电、排线、硬件焊接，用万用表测量各路电源电压、复位引脚电平，确认硬件本身没问题
检查DTS：核对时序、电源、gpio极性，dtbo是否成功替换
打开内核log，查看drm、mipi dsi驱动打印：adb shell "dmesg -w| grep -E 'dsi|panel|drm|lcm|disp|panel'"
看probe是否成功，有没有资源获取失败（电源、gpio获取失败）
看prepare阶段：上电、复位、初始化命令是否发送成功
看时序参数是否被DRM校验通过，atomic模式有没有报错
最后看MIPI链路是否成功建立，有没有MIPI报CRC错误

高频故障现象与根因

黑屏，无任何屏幕初始化log：DTS没加载成功 / 电源没打开
背光有，但无图像：初始化命令发送失败 / MIPI时序参数错误
冷启动黑屏，热重启正常：上电延时不足，复位时序问题
花屏：MIPI速率、lane配置错误，或者像素时序参数不对

常见问题和排除思路后续新开篇章论述。

六、新手学习建议

先拿一块成熟可点亮的Panel驱动+DTS作为参考，对照屏幕手册逐行看懂每一个配置
用已经bringup项目，打开log开关（不开可能抓不全乎）抓重启开机log，逐步梳理kernel log流程，一步一步在code里和log打印对应，明确代码流向。
优先调试DTS与时序，尽量不要一开始就大量修改C驱动代码
每改一项，单独测试，不要一次性修改大量参数，否则很难定位问题
保存调试日志，后续遇到同类黑屏问题可以快速复盘
有空的话详细解构每行code逻辑

结尾

点亮Panel，是显示驱动工程师的第一个实战关卡。它不是单纯写代码，而是硬件时序 + 设备树 + DRM panel driver 三者结合。 80%的黑屏问题，根源都藏在上电时序和DTS配置里面，而不是复杂的内核逻辑。
