01 前 言
在前两期文章中，已经成功的导入了Allegro生成的Gerber和钻孔文件，按照学习顺序，本期应当介绍导入网表的相关内容；
CAM350导入Allegro网表有两种方式，在CAM V15.1版本中新增了Allegro直接接口，这种方式允许从Allegro中直接调用CAM350，实现自动导入网表；
另一种方式是通过CAM350按照常规的方法导入网表，由于我们不仅使用Allegro，也可能使用AD或KiCAD，所以，本期内容将记录采用常规方式导入IPC网表的详细操作步骤。
02 适用环境
**· CAM350版本：**15.1，已激活；
**· Cadence版本：**17.4，已打补丁；
**· 系统版本：**Win 11；
03 生成网表
在导入网表之前，我们要先从Allegro生成网表；
需要注意，这里的网表不是指OrCAD原理图生成的网表，那个网表是用来供PCB布局布线使用；
这里的网表是指IPC-D-356网表 ，这个网表全称叫做裸板电气测试数据格式，它的核心功能是用于裸板测试，当板厂制板完成后，把这个网表导入测试机，就可以实现自动化检查PCB有没有开路、短路；
使用Allegro生成IPC-D-356网表的步骤如下：

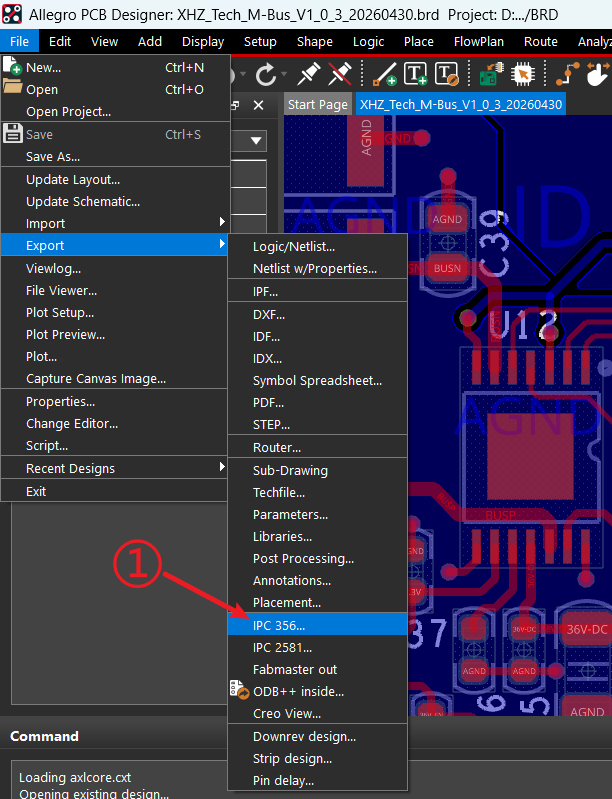

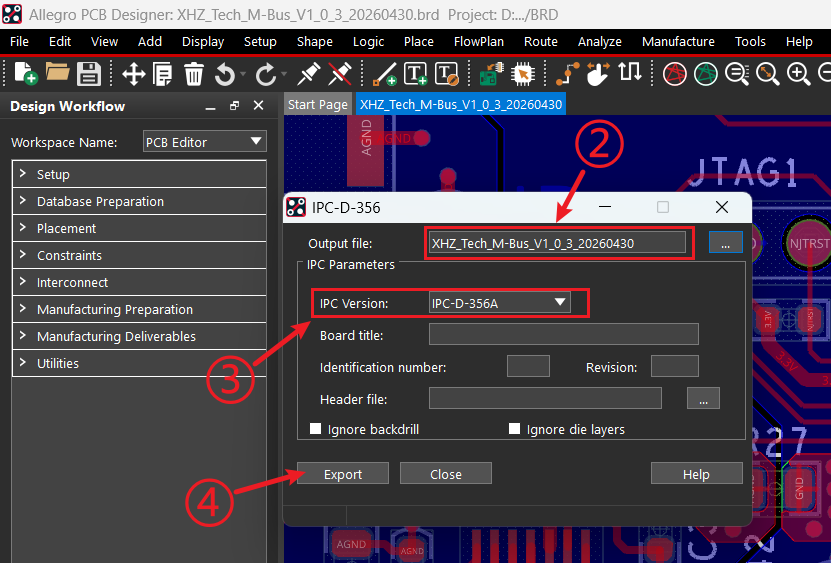

①、依次选择**"File -> Export -> IPC 356..."**打开网表生成窗口；
②、网表名称，默认为PCB工程名，并保存在PCB工程文件夹下，点击**"..."**可以修改保存路径和名称；
③、设置IPC网表的版本，这里推荐选择最新的**"IPC-D-356A"**版本；
④、对于常规PCB，其它设置项可保持默认，待以后需要时再进行学习是否勾选，全部设置完成后，点击**"Export"**导出IPC网表；

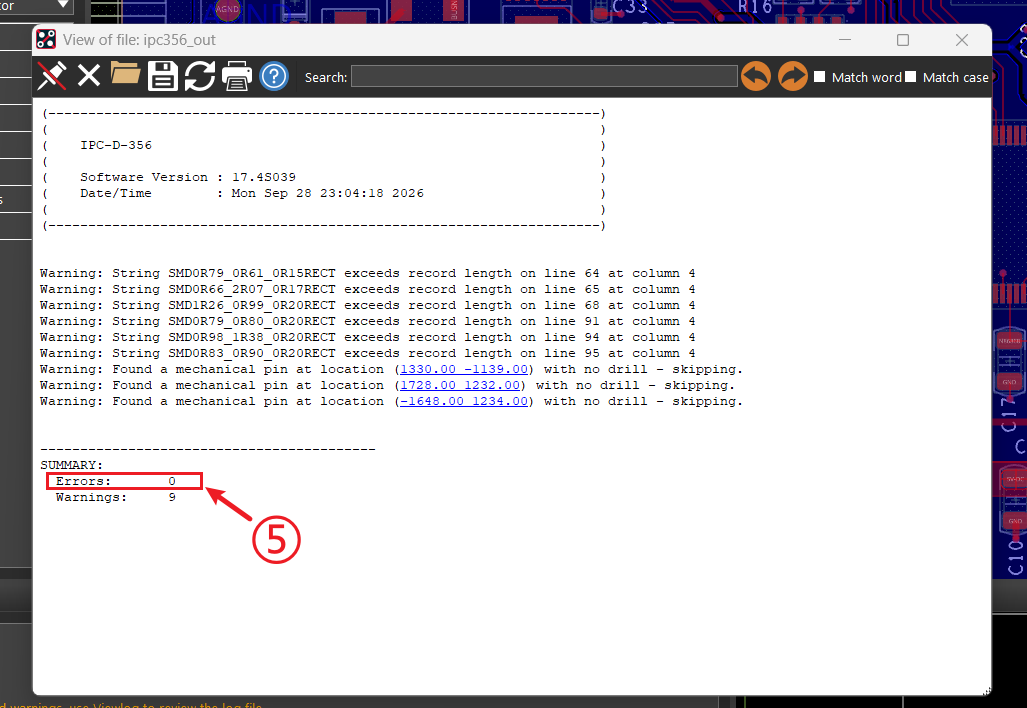

⑤、在生成IPC网表后，会弹出导出报告，主要检查是否有Error项，警告一般不会影响网表的生成，如果不放心的情况下，也可以对警告进行一下研判；

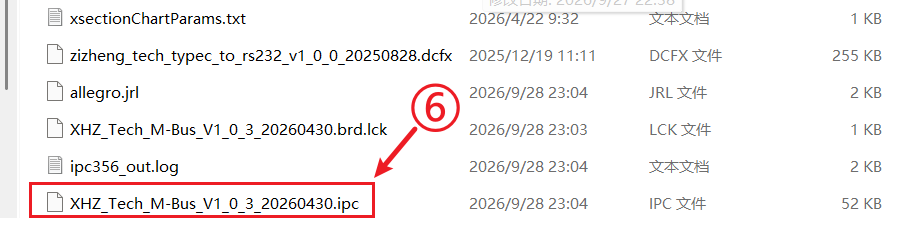

⑥、在PCB工程文件下，可以找到生成的**.ipc文件**，这个才是导入CAM350中需要的网表；
以上是使用Allegro生成IPC网表的操作步骤。
04 导入网表
根据上面的内容，我们现在已经有了IPC网表，但在导入IPC网表之前，要按照前面的内容，先把Gerber和钻孔文件导入到CAM350中并设置正确；
在这个基础上，导入IPC网表的详细步骤如下：
第一步，打开CAM350导入IPC网表窗口；

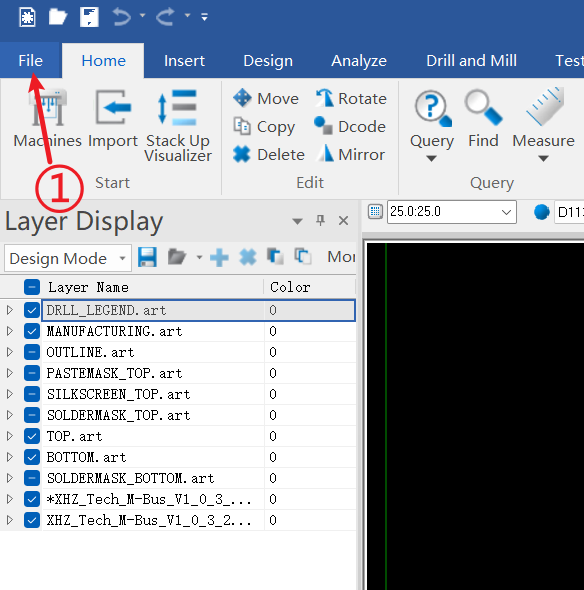

①、选择顶部菜单栏的**"File"**项；

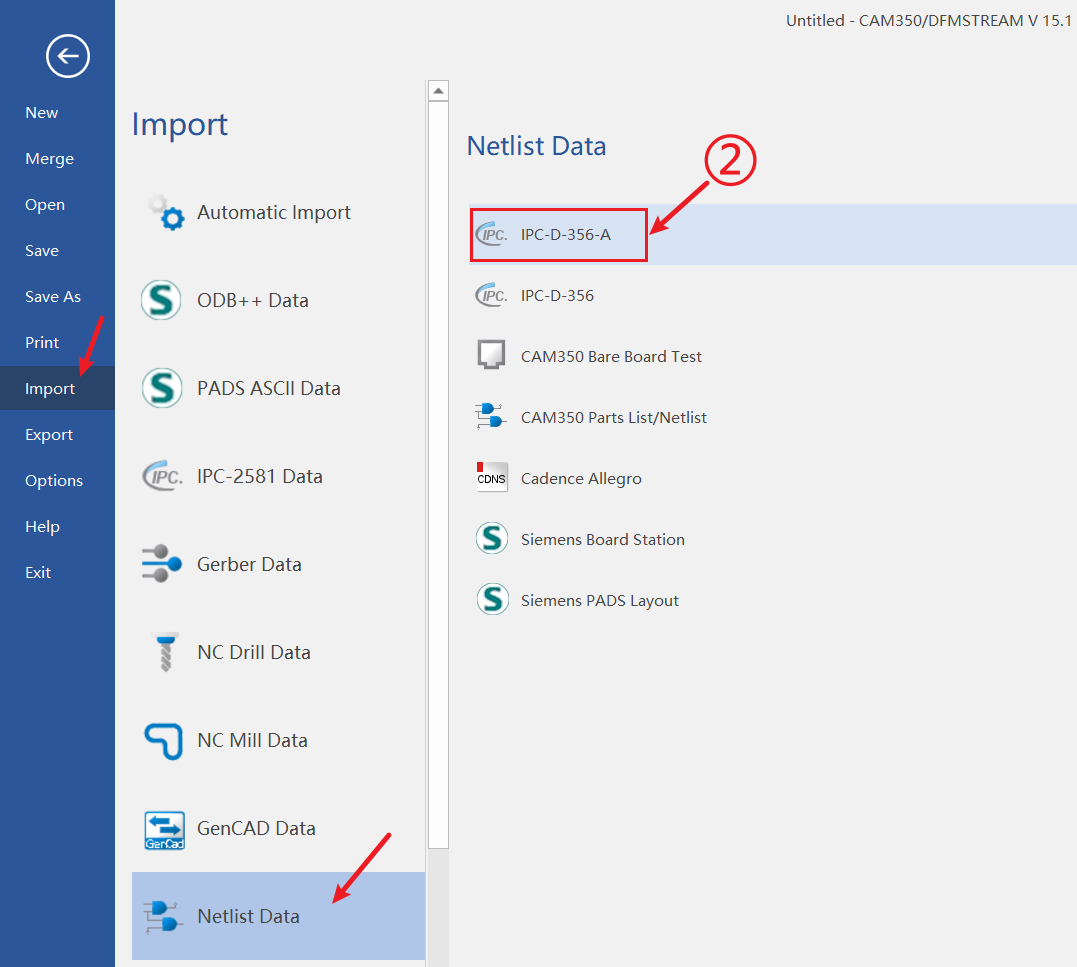

②、依次选择**"Import -> Netlist Data -> IPC-D-356-A"**，打开导入网表窗口；
第二步，导入第三小节中生成的IPC网表；

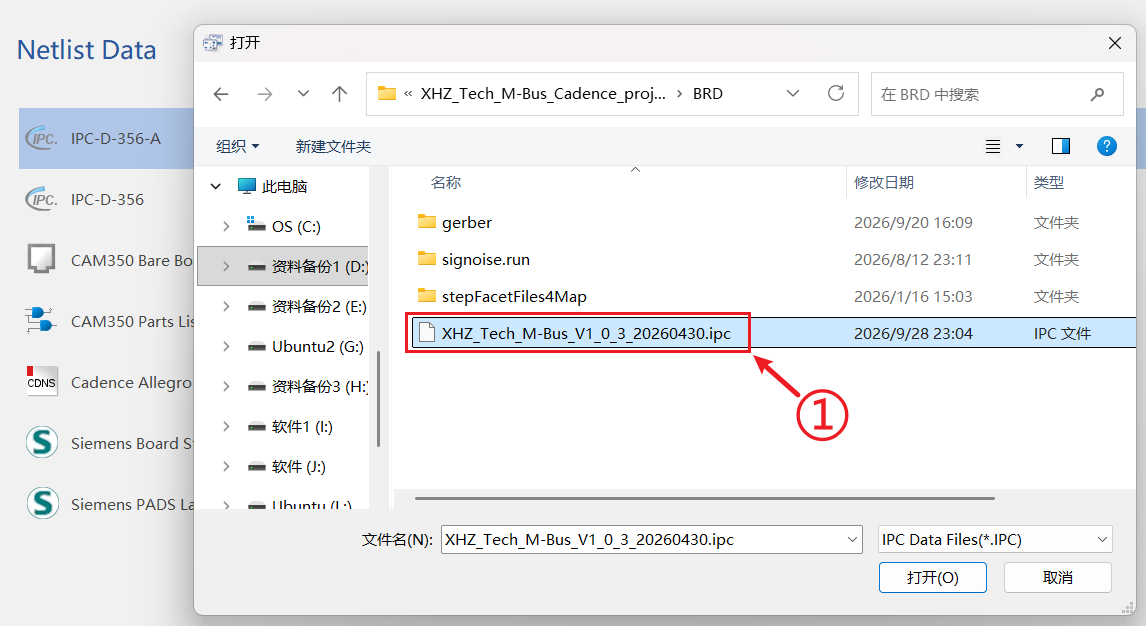

①、在导入窗口中，选中PCB工程路径下生成的**.ipc文件** ，即IPC网表，然后点击**"打开"**；

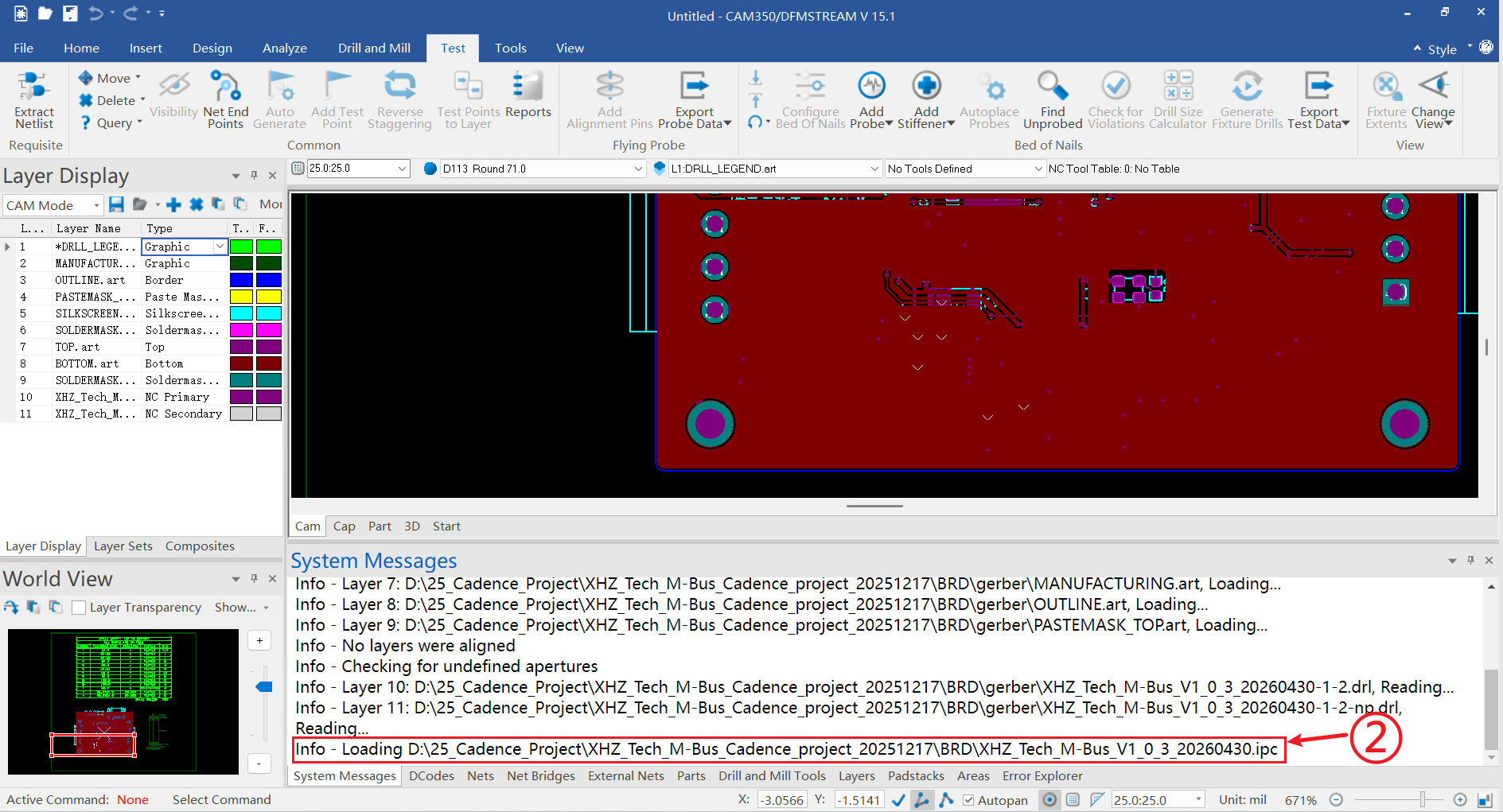

②、IPC网表导入成功后，会自动回到主页面，切换底部标签栏到**"System Messages"**，可以看到IPC网表的导入信息，有错误的情况下会显示Error；

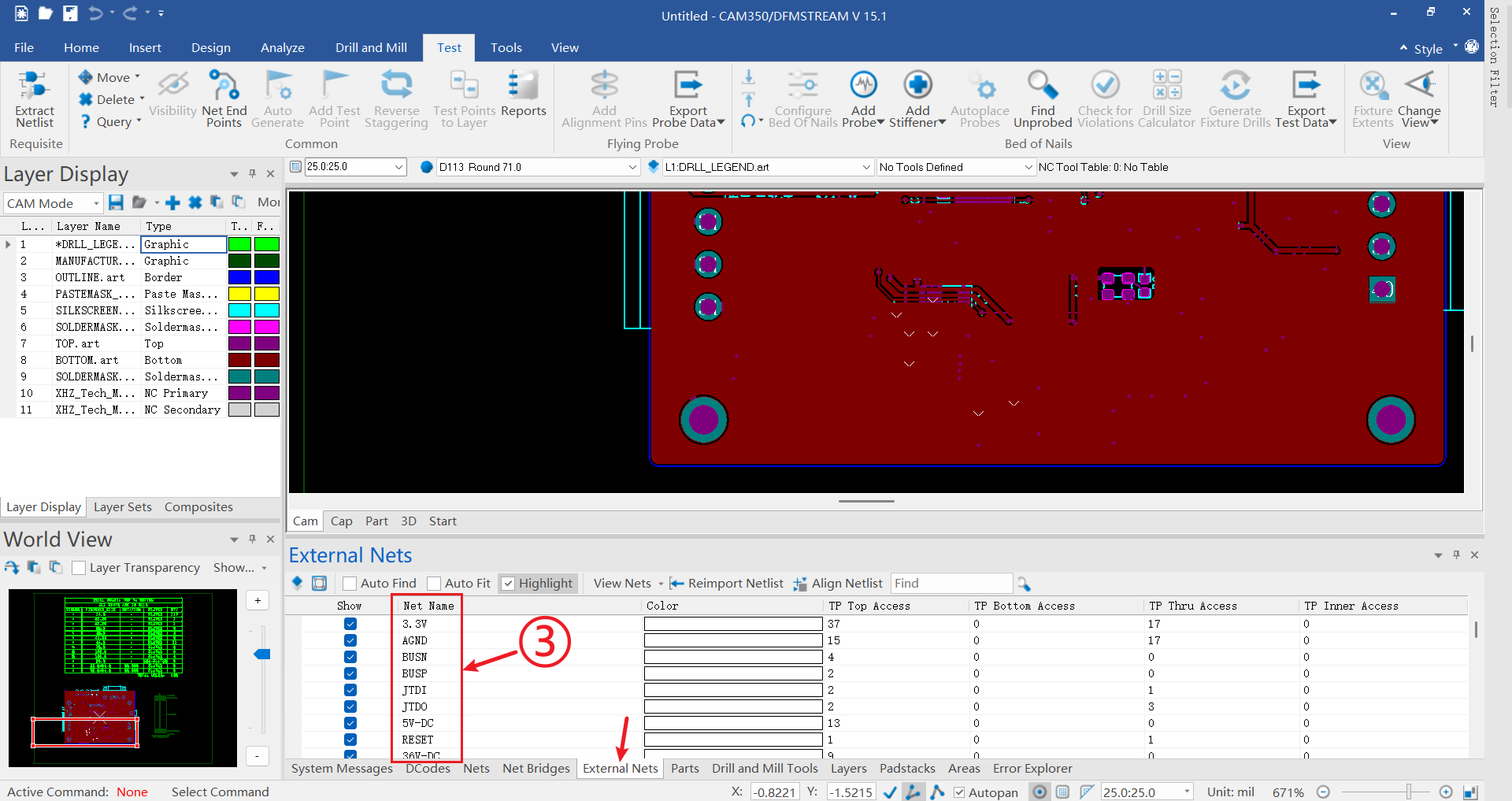

③、再切换底部标签栏到**"External Nets"** 即外部网表，可以看到**"Net Name"**即网络名称，这就说明导入的IPC网表已被CAM350成功解析；
以上就是CAM350导入IPC网表的全部操作步骤。
05 总 结
由此看来导入IPC网表的操作还是比较简单的，导入网表后，接着就要开始进行提取Gerber文件中的网表，以及进行对比；
限于篇幅，本期内容就先记录到这里，不贪多，只求每次学习一部分，稳步向前；由于我也是第一次使用CAM350，如有错误，还望朋友们及时指正。
