开源RDK-B：国外光猫和路由器里面跑的系统

RDK-B 全称 Reference Design Kit for Broadband（宽带参考设计套件）。文档在 developer.rdkcentral.com，代码在 RDK Central 社区，基于Linux和Yocto构建的固件。下面把整个项目框架、平台功能和支持哪些芯片说清楚。

整个项目框架

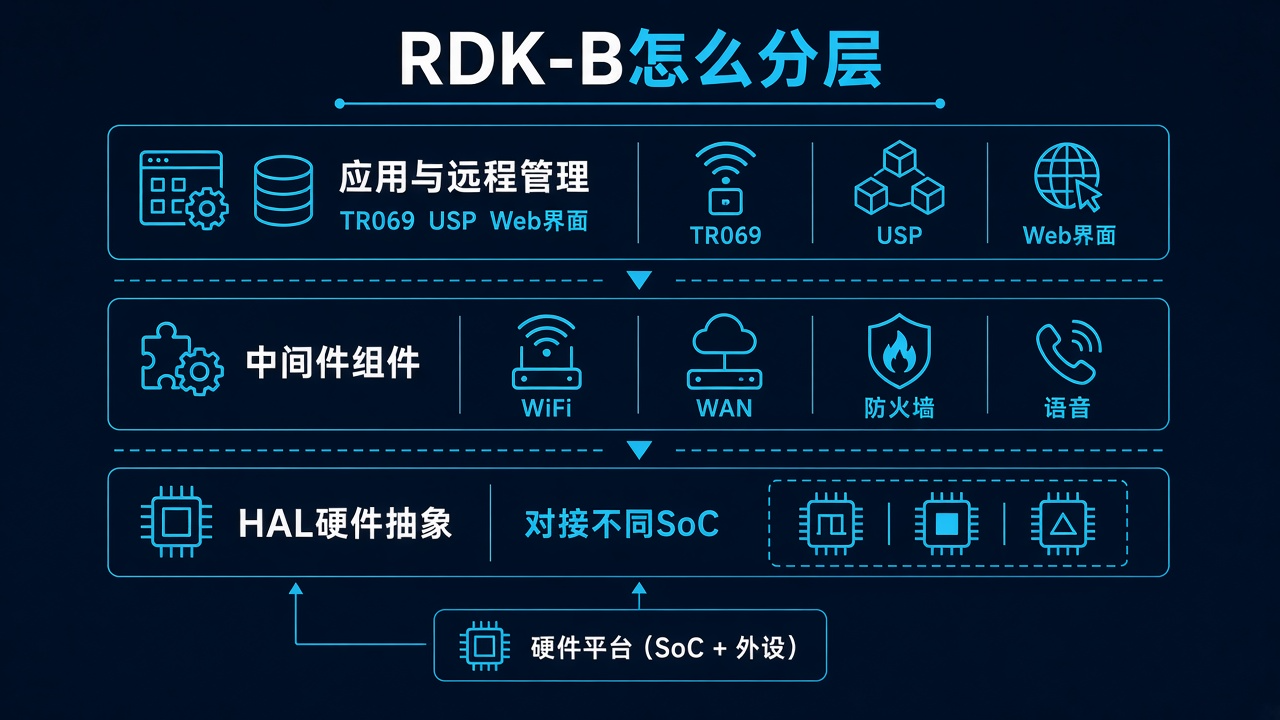

图1：从上到下是入口、中间件、HAL（示意）

把 RDK-B 当一套开源软件平台看，框架可以拆成五层：

text 复制代码

① 应用与运维入口
   WebUI · TR-069 · TR-369(USP) · WebPA · SNMP · 本地管理 ...
② 中间件组件（按功能拆成多个进程）
   Wi‑Fi · WAN · 以太网 · 防火墙 · GPON · 语音对接 · Telemetry ...
③ 进程通信与数据模型
   老路径：CCSP 消息总线
   新路径：RBus（属性 / 事件 / 方法，对齐 TR-181）
④ 硬件抽象层 HAL
   Wi‑Fi / MoCA / 平台信息 / 线缆与光侧能力 ... 由 SoC、OEM 实现
⑤ Linux + 驱动 + Yocto 镜像
   DOCSIS / GPON / DSL / 蜂窝 / 以太网上行

① 入口层管「谁来管这台设备」。用户开网页改 SSID，运营商 ACS 用 TR-069 拉参数，WebPA 做高效读写，都挂在同一棵设备参数树上，不是每个入口各写一套私有协议。

② 中间件才是业务本体。官方按功能拆成很多独立组件，能装、能卸、能按机型裁剪。全功能网关可以装齐；Wi‑Fi 扩展器往往只留无线和二层相关进程，不必把 Cable Modem、语音整包塞进去。板子上那堆 Ccsp* 进程，多半就在这一层。

③ 总线加数据模型，是组件之间说话的方式。历史上靠 CCSP 做组件注册和 IPC；新方向是 RBus，更轻的二进制总线，大致是 API → RBus-core → rtMessage，参数树对齐 TR-181。新组件优先 RBus，老组件走兼容层，过渡期两套常并存。

④ HAL 挡住芯片差异。官方定好标准接口，芯片厂、OEM 去实现读固件名、读 MAC、控 Wi‑Fi、对接光口/同轴等。上面中间件尽量不绑死某一颗 SoC。换平台主要是换 HAL 和 Yocto machine，而不是重写全部业务------移植指南里的「SoC adapter」指的就是这层。

⑤ 最底是 Linux驱动，再用 Yocto 打包生成运营商镜像；平台开源的是框架和大量组件，商用还要过运营商认证。

平台有哪些功能

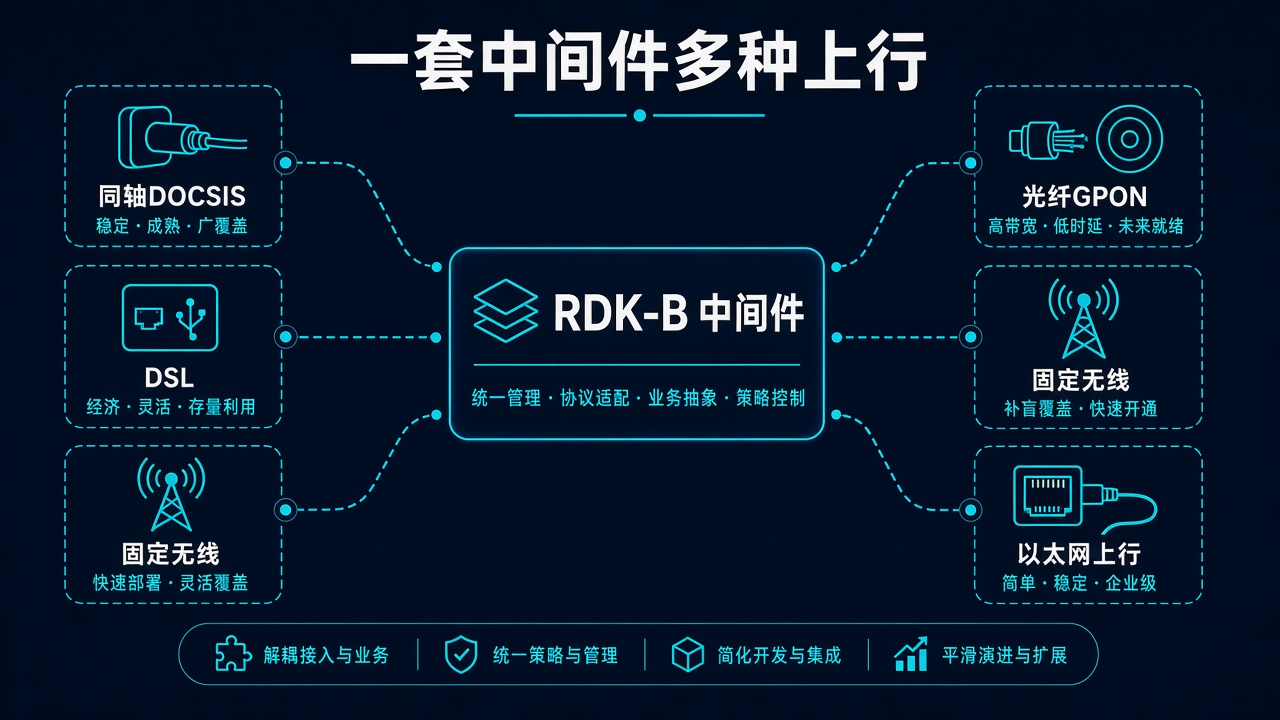

图2：同一套中间件，可对接同轴、光纤、DSL、固定无线、以太网上行（示意）

按官方能力清单，功能可以归成几大类。具体机型以裁剪和 HAL 为准，列表里有的不等于你这台镜像全开。

上行/接入： DOCSIS 3.0/3.1、GPON/EPON、DSL、以太网上行（EthWAN）、固定无线/蜂窝等。有 WAN Manager 做多 WAN、模式检测和切换。光猫、光网关走 GPON 时，有 GPON Manager 盯注册状态和 VEIP，再当普通以太 WAN 交给上层；OMCI 报文细节多在芯片/厂商 PON 方案里。硬件得有光口，软件才能接上这条路径。

家庭侧组网： 路由/桥接、IPv4/IPv6、DHCP（可关）、VLAN、QoS、防火墙、家长控制、以太网客户端管理，以及部分 GRE、动态 DNS、端口转发、MoCA（同轴延伸）等。

Wi‑Fi： 双频及更高代际（看芯片）、私有/公有 SSID、Band Steering、WPS、Mesh/扩展器、MeshAgent、Hotspot/Passpoint，以及 Wi‑Fi 遥测、频谱分析等（不少依赖云和设备能力）。

设备与远程管理： WebUI、TR-069、TR-181 参数树、USP、WebPA、SNMP、Telemetry、日志、RFC（远程开关功能而不必整包回滚）、XCONF 一类固件下载与升级、Captive Portal（首次改默认 Wi‑Fi）等。这一块是运营商场景的核心------要的是百万台同模型运维，不是每台设备各自 SSH 一把改配置。

语音与 IoT： eMTA 等语音栈通常由 OEM 提供，RDK-B 提供监控和数据模型对接；Zigbee/BLE 等 IoT 能力看产品是否裁进镜像。

产品形态： 全功能网关、Wi‑Fi 扩展器、语音网关、偏 SMB/行业的裁剪机，都可以用同一套框架加减组件。

行业背景也直白：Vantiva（原 Technicolor）等早期贡献了大量代码，Comcast、Charter、Liberty Global 等运营商社区推动。

支持哪些芯片

RDK-B 不绑死某一颗固定芯片。官方把自己定位成「通用 SoC 适配层」：中间件尽量与芯片无关，芯片差异收在 HAL + Yocto machine + 厂商 BSP 里。更准确的说法是------谁把 Linux驱动和 HAL 适配进 RDK-B，谁就能上，公开仓库里不一定有一份「人人可刷」的完整机型全表。社区成员里看到 Broadcom、MaxLinear、Qualcomm、MediaTek、Quantenna、Realtek 等芯片厂身影。

可以分三档理解：

公开参考板（自己能跟着文档编）： Raspberry Pi 3B / 3B+ / 4B。社区有 raspberrypi-rdk-broadband、raspberrypi4-rdk-broadband 一类 MACHINE，适合跑通中间件、WebUI、参数树，不是运营商光猫/同轴猫的量产硅。Pi4 核心是 Broadcom BCM2711，只当学习板。

商用网关主控（靠厂商 BSP / HAL）：

方向	常见硅 / 平台	说明
有线同轴 DOCSIS	Broadcom 如 BCM3390 等；MaxLinear Puma 系列（原 Intel 家庭网关，Puma 7/8）	芯片规格书或 OEM 方案常直接写支持 RDK-B；现网有线网关大量走这条
光纤 / 多上行	视 OEM 方案；Puma 等平台也可配光纤或以太 WAN	光口侧还要 PON 芯片与 HAL，不是只刷中间件
Wi‑Fi	Broadcom、Qualcomm、MediaTek、Realtek 等	常和主控搭配；「原生」方案 BSP 齐，换非原生 Wi‑Fi SoC 要自己接驱动和 HAL

新芯片能不能上： 移植指南写得很直白------先让 SoC 自己的 Linux + Wi‑Fi 等驱动独立跑通，再进 Yocto，再实现平台 / Wi‑Fi / MoCA / WAN 等 HAL。没有 HAL，上面 Ccsp 组件再全也读不到真实硬件。商用镜像还要过运营商认证，公开仓库里不一定找得到那颗芯片的完整 recipe。

一句话：参考板看树莓派；量产看 Broadcom / MaxLinear(Puma) 等厂商方案；名单会随 HAL 移植变长，不是写死在中间件里的固定表。

你想确认的事	优先看框架哪一层
换芯片后 Wi‑Fi / 版本号读不对	④ HAL、平台 HAL、Yocto machine
TR-069 / USP 参数对不上	③ 数据模型、② 对应组件、RBus 注册
能上网但远程改不了 Wi‑Fi	① 管理通道与 WebPA/USP，不只是 hostapd
有光口但上层当不成 WAN	GPON Manager、VEIP、以太网/WAN 管理、④ 光侧 HAL
DOCSIS 猫换光猫，业务要复用	② WAN 与上行适配，中间件尽量别绑死线缆类型
进程之间调不通	③ RBus / 旧 CCSP 是否起齐、组件是否注册

它适合谁

RDK-B 强在运营商发货一致性：统一数据模型、统一远程管理、统一从全功能网关到扩展器的裁剪。现网设备要从别的固件迁过来时，厂商也会推荐迁移方案：怕的往往不是编译问题，而是序列号、证书、远程会话、用户 Wi‑Fi 配置对不齐。个人想玩路由刷机，一般不用这套；要搞 TR-181模型、百万台运维和运营商验收，才可能用RDK-B去开发。

上手时先抓哪几条

图3：网关联调时，串口能起来只是第一步（示意）

先把五层框架画清楚。 入口、中间件、总线/模型、HAL、Yocto，对着官方架构文档过一遍。
SoC / OEM 从 HAL 进。 Linux 和 Wi‑Fi 驱动先能独立跑通，再按 HAL 接平台信息和上行能力。
板子起来后先查参数树，别先改 UI。 用 RBus / 原有工具看 TR-181 是否注册完整，比纠结皮肤有用。
远程通道单独验证。 TR-069 或 USP 会话、WebPA 读写，和「本地能 ping 通」是两件事。
按机型裁组件。 扩展器不要硬塞全套 Ccsp 进程；光猫要确认 GPON 相关组件和 HAL 在。
总线过渡期别混用假设。 新代码走 RBus API；碰到老组件，确认兼容层还在。

边界

RDK-B 是宽带网关软件栈（Reference Design Kit），不是面向个人刷机的发行版。
「开源」不等于「可以直接商用」------还有运营商相关的认证。
功能列表再长，HAL 和组件没裁进镜像就等于没有；光口、DOCSIS、语音都要硬件和对应组件同时到位。
芯片支持靠 HAL 移植，没有一份「刷哪个机型官方就支持」的公开机型全表；树莓派只是参考，量产芯片看芯片厂的 BSP 与方案包。
OMCI 细节主要在厂商 PON 方案；RDK-B 管的是光注册之后怎么进家庭侧和远程管理。
