实验二十二 移植网卡驱动------四处齐动，把 MAE0621A 装进内核

对应课件：《第5章 移植Linux内核》5.4 节步骤 6（Slide 52~56）

系列说明 ：本系列基于华清远见 FS-MP1A（STM32MP157A）开发板，对应课件《第5章 移植Linux内核》。为什么第 5 章要专门移植网卡？因为后面的开发、调试全靠网络挂载根文件系统 （改一次文件不用烧盘），网线就是生命线。eMMC 那篇（实验二十一）驱动现成、只补设备树；本篇不一样------驱动代码也要自己放 （资料包里的 maxio.c/phy_device.c，后者还要覆盖内核同名文件），加上 Makefile、Kconfig、menuconfig、设备树，四处齐动，是第 5 章改动最多的一篇，也是最像"真实工作"的一篇。前置：实验二十一（eMMC 节点已通，重编译流程已熟）。

一、改动全景：四个文件，各管一件事

#	改哪里	干什么	性质
1	drivers/net/phy/ 目录	放入 maxio.c、phy_device.c 两个驱动源文件	加代码
2	drivers/net/phy/Makefile	加一行编译项，让 .c 被编译成 .o	构建入口
3	drivers/net/phy/Kconfig	加一个配置项，让 menuconfig 里出现它的开关	配置入口
4	arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi	加 &ethernet0 节点，告诉内核网卡接在哪	硬件描述

四者的关系：没有 1，2 无米下锅；没有 2，1 编不进；没有 3，menuconfig 里找不到开关（也就打不开 1、2 的总闸）；没有 4，驱动编进去了也不知道网卡在哪根总线上。少一处就白跑一次编译。

先弄清驱动角色 ：我们板子的以太网是"MAC + PHY"两级结构------MAC 控制器（ethernet0，ST 芯片内置，内核自带 stmmac 驱动，设备树里声明即可）+ PHY 芯片 MAE0621A （板子上一颗独立小芯片，需要专门驱动）。第 3 章 F-5 给 U-Boot 换过它的驱动（u-boot-网卡-MAE0621A驱动.rar，放的是 phy.c/maxio.c/dwc_eth_qos.c），本篇换的是内核版 驱动（kernel-网卡驱动.zip，放的是 phy_device.c/maxio.c）------课件 Slide 52 特别提醒："注意不是用于 u-boot 的驱动"。两个包里虽然都叫 maxio.c，内容也各是各的（编译体系都不同），两套代码、两个世界，别拿错包。

二、实验环境（实际）

项目	实际值
操作位置	Ubuntu 虚拟机，实验二十/二十一那棵源码树
素材	kernel-网卡驱动.zip（18,708 字节，md5 d75517d6942d13263c1d9a165aff043b）------结构是两层目录：kernel-网卡驱动/MAE0621A驱动/ 下两个文件：maxio.c（6,654 字节）、phy_device.c（64,547 字节）
板子	本篇不开

开工自检（10 秒） ：git status --short 里只剩实验二十一的预期改动（dtsi/.config 类，干净更好）；ls drivers/net/phy/ 能看到几十个 .c 文件、Makefile/Kconfig 在列。

三、课件 ↔ 步骤对应表

课件 Slide	内容	对应步骤
52	为什么移植网卡；从出厂源码包取 MAE0621A 的 phy_device.c/maxio.c 放入 drivers/net/phy	步骤 1
53	phy/Makefile 加 obj-$(CONFIG_MAXIO_PHY) += maxio.o	步骤 2
54	phy/Kconfig 加 config MAXIO_PHY 配置项	步骤 3
55	menuconfig：Device Drivers → Network device support → PHY → 勾 <*> MAXIO PHYS	步骤 4
56	dtsi 末尾加 &ethernet0 节点 + 重编译 make -j4 uImage dtbs LOADADDR=0xC2000040	步骤 5~6

本篇动作 → 后面谁用 → 现在含糊的后果

本篇动作	后面哪一篇要用	现在含糊的后果
内核里装好 MAE0621A + ethernet0 节点	实验二十三点火后内核日志应出现 PHY 报上名来；第 6 章用 NFS 挂根文件系统时全靠这块网卡	网卡没通，第 6 章的 NFS 根起不来，整个"网络调试"玩法作废
Makefile/Kconfig/menuconfig 三件套的改法	第 7 章起写自己的驱动时一模一样的三件套（加代码→Makefile→Kconfig→menuconfig）	只会抄不会懂，后面每加一个驱动都要现查
"四处齐动"的完整性检查习惯	以后任何"内核不支持某硬件"的移植都这么拆解	漏一处就白编一次（十几分钟起步），还查不出原因

本篇需要的资料：kernel-网卡驱动.zip（见上表）。注意与第 3 章 F-5 的 U-Boot 驱动包区分（见"先弄清驱动角色"一段）。

四、实验步骤

步骤 1：放入驱动源文件（Slide 52）

把 kernel-网卡驱动.zip 拷进虚拟机共享目录，然后在源码树里解包------注意 zip 里套了两层目录 （kernel-网卡驱动/MAE0621A驱动/），用 unzip -j 直接拍平到目标目录最省事：

cd <共享目录>/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/linux-stm32mp-5.4.31-r0/linux-5.4.31/drivers/net/phy/      # 内核源码顶层之下的 phy 目录（新开终端就要重新 cd）
unzip -j -o <共享目录>/kernel-网卡驱动.zip -d .   # zip 路径按你的共享目录改

就地验证（三条）：

ls -l maxio.c phy_device.c
# maxio.c 6,654 字节；phy_device.c 64,547 字节（内核自带那份是 64,147 字节------被覆盖的就是它）
cp phy_device.c /tmp/phy_device.c.orig        # 覆盖已经发生，留一份内核自带的原版备查

phy_device.c 名字撞车、必须覆盖，为什么？ 内核自带的 drivers/net/phy/phy_device.c 是 MDIO 总线扫 PHY 的通用代码。华清改过三个地方（拿 /tmp/phy_device.c.orig 与 zip 版 diff 一看便知）：

① 读 PHY ID 之前先往 MII_PHYSID2 寄存器写一次 0 ------注释原话 "An MDIO connects to multiple PHYs requiring write before read"：MAE0621A 的脾气是先写后读才肯报 ID ，不写就探测不到。这段代码包在 #ifdef CONFIG_MAXIO_PHY 里------步骤 3 要定义的那个配置开关，管的不只是 maxio.c 编不编译，还管这段"怪脾气补丁"编不编译 ，三处改动咬合就在这；

② 读 ID 失败时返回 -ENODEV 而不是 -EIO------注释 "returning -ENODEV doesn't stop bus scanning"，让 MDIO 总线把所有地址扫完而不是半途而废；

③ 一处设备生命周期小修正（device_initialize 时机提前）。

所以覆盖不是可选项，是课件方案的必需环节；.orig 备份的价值是"以后启动异常时能 diff 出厂商到底动了什么"。

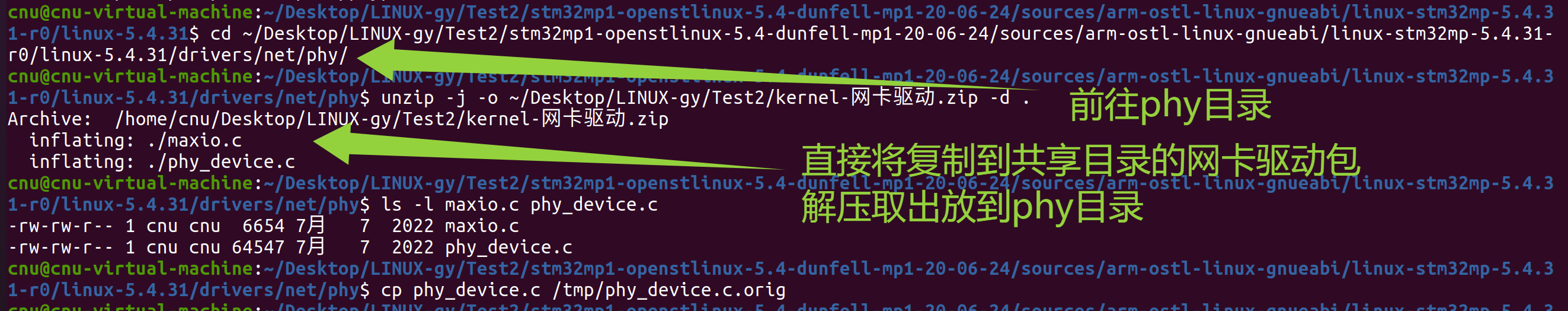

图：实测------步骤 1 全程：cd 进 drivers/net/phy/（绿箭头"前往 phy 目录"）；unzip -j -o <共享目录>/kernel-网卡驱动.zip -d . 把共享目录里的网卡驱动包直接解压进当前目录 （inflating: ./maxio.c、inflating: ./phy_device.c 两行 = 两个文件各就各位）；ls -l 对账 6,654 / 64,547 字节 （7月7日 2022 = 素材包自带的时间戳）；cp phy_device.c /tmp/phy_device.c.orig 完成备份（cp 成功一声不吭）。

步骤 2：Makefile 加编译项（Slide 53）

步骤 1 把你带进了 drivers/net/phy/ 深处，先退回内核源码根目录 ------从这里到顶层正好三级（phy → net → drivers → 顶层），.. 写三次：

cd ../../..
pwd      # 末段应是 linux-5.4.31 ------ 回到内核源码根目录

此后直到本篇结束都在根目录里操作（grep/nano/make 的相对路径全部以它为基准，别再往下钻）。然后打开 Makefile：

nano drivers/net/phy/Makefile

Ctrl+W 搜 XGENE 回车定位，在第 44 行 obj-$(CONFIG_MDIO_XGENE) += mdio-xgene.o 附近加一行：

obj-$(CONFIG_MAXIO_PHY)         += maxio.o

改完 Ctrl+O 回车保存（这台 Ubuntu 的 nano 是 4.8，底栏就是 ^O 写入；新版 nano 的 Ctrl+S 未默认绑定，按了可能没反应------以 ^O 写入 为准）、Ctrl+X 退出。改好的样子：

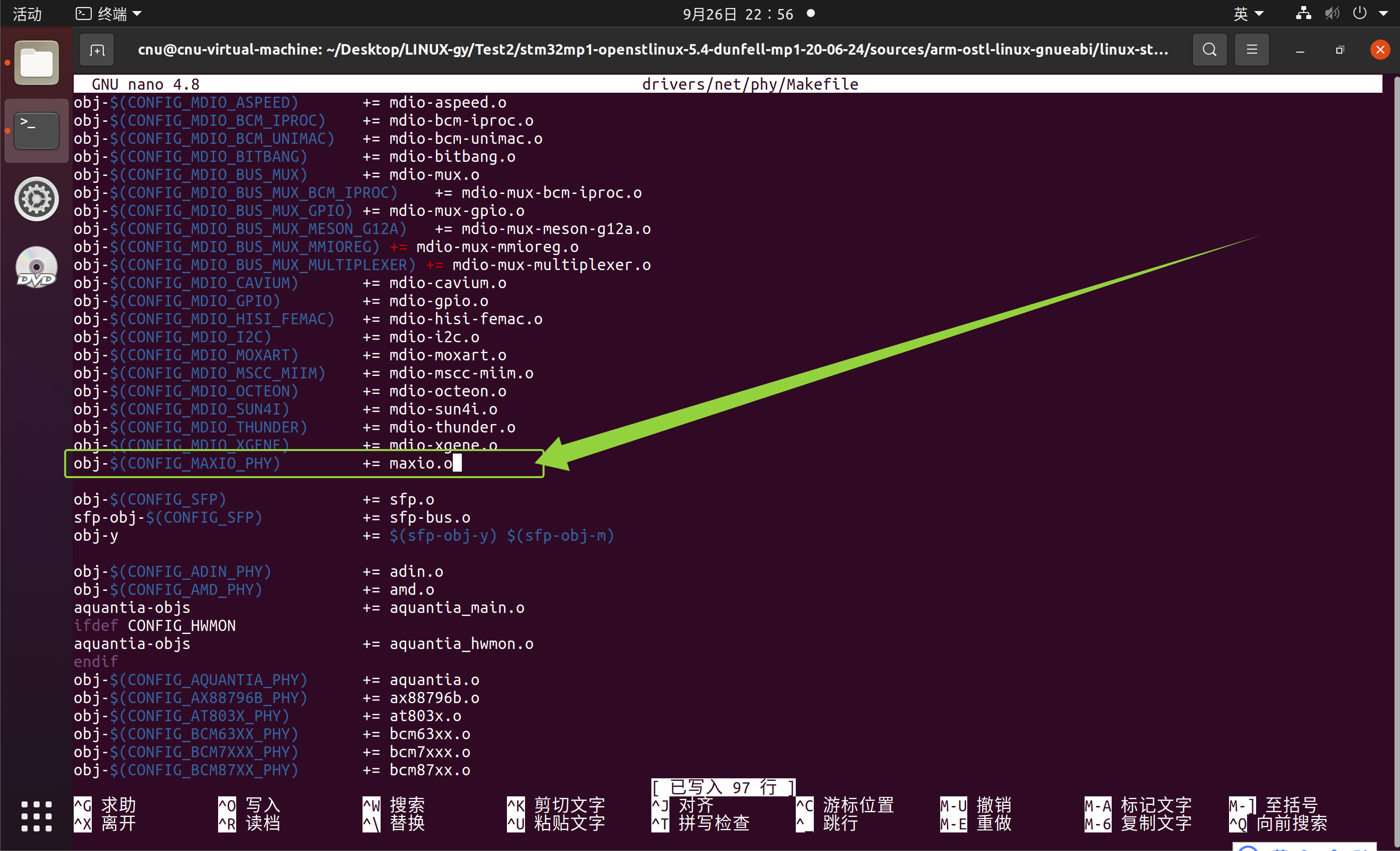

图：实测（顶替课件 Slide 53）------nano 4.8 里改好的样子：绿框即新增的 obj-$(CONFIG_MAXIO_PHY) += maxio.o，插在 obj-$(CONFIG_MDIO_XGENE) += mdio-xgene.o 之后，绿箭头指向它；底部"已写入 97 行" = 保存成功。

就地验证：

grep -n "MAXIO" drivers/net/phy/Makefile     # 应打出新加的一行

这行的意思：如果 .config 里 CONFIG_MAXIO_PHY=y，就把 maxio.c 编进内核（=m 则编成模块）。CONFIG_MAXIO_PHY 这个名字是我们下一步在 Kconfig 里自己定义的------Makefile 与 Kconfig 靠这个名字对上号，拼错一个字母就断链。

步骤 3：Kconfig 加配置项（Slide 54）

打开 Kconfig：

nano drivers/net/phy/Kconfig

Ctrl+W 搜 RENESAS 回车定位（保存退出键同上），在 config REALTEK_PHY（第 452 行）与 config RENESAS_PHY（第 457 行）附近加：

config MAXIO_PHY
	tristate "MAXIO PHYS"
	---help---
	  Supports the Maxio MAEXXXX PHY.

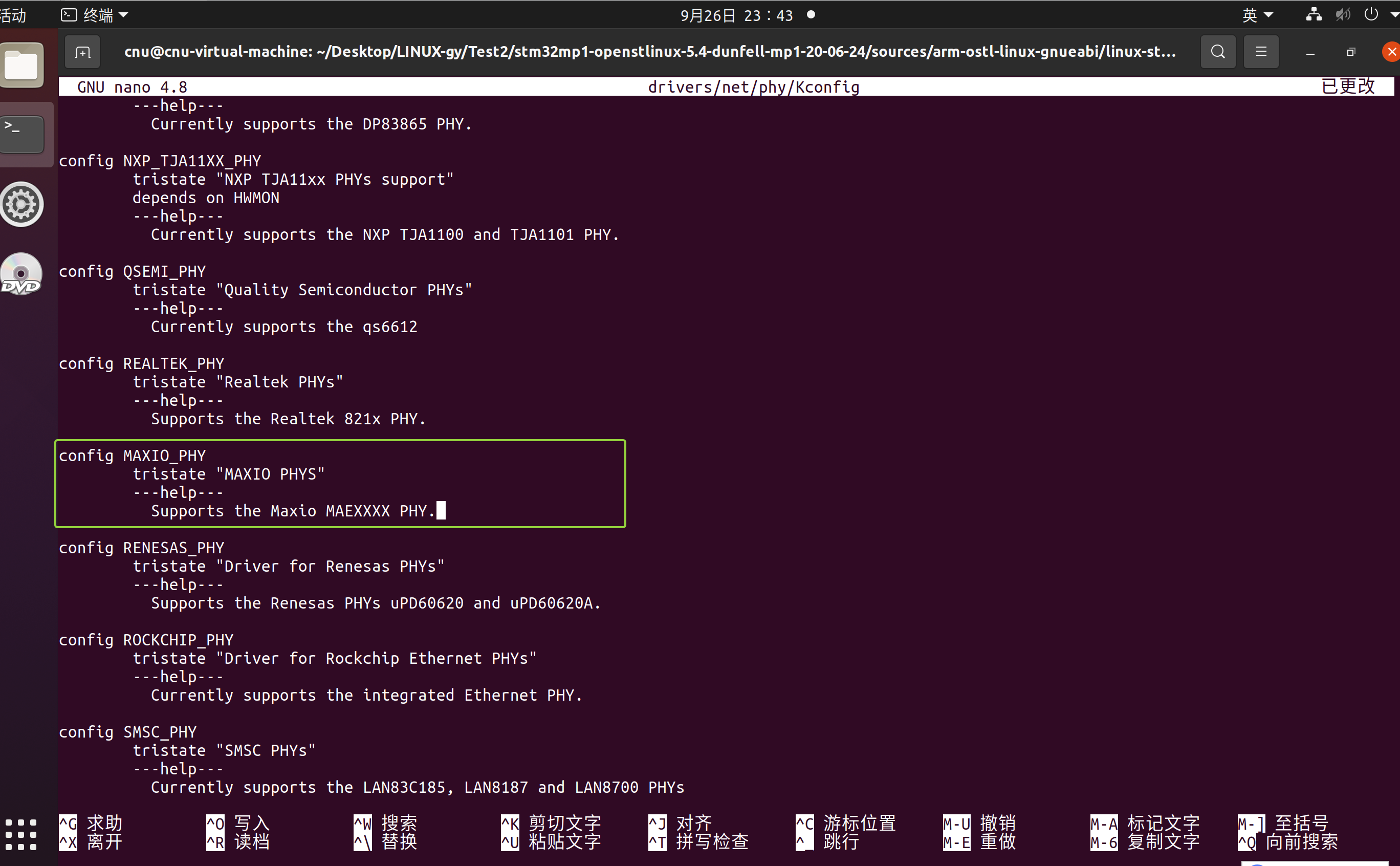

图：实测（顶替课件 Slide 54）------nano 4.8 里改好的样子：绿框即新增的 config MAXIO_PHY 三行（tristate 与 ---help--- 用 Tab 缩进），插在 config REALTEK_PHY 之后、config RENESAS_PHY 之前，与正文指引的位置一致；标题栏"已更改"表示截图时还没保存。config 后面的 MAXIO_PHY 就是步骤 2 Makefile 引用的那个名字，也是步骤 1 里 phy_device.c 那段 #ifdef 认的名字。

步骤 4：menuconfig 勾选（Slide 55）

make menuconfig

路径（三层子菜单，逐层进）：

Device Drivers --->
    [*] Network device support --->
        -*- PHY Device support and infrastructure --->
            <*> MAXIO PHYS        ← 新出现的项，勾成 <*>（编进内核）

按键逐步走（menuconfig 三招在实验二十一步骤 2 演示过，这里按本篇路径再走一遍）：

1. 进第一层 ：方向键把光标移到 Device Drivers ---> 行，按回车；
2. 进第二层 ：方向键移到 Network device support --->（确认它已是 [*]），按回车；
3. 进第三层 ：方向键移到 PHY Device support and infrastructure --->（-*- 状态），按回车；
4. 勾选 ：方向键移到 < > MAXIO PHYS 行，按空格键 ------[ ] 变 <*> 即勾上（或直接按 Y ，效果相同；多按一次空格会切回 [ ]，按错了就再按回来）；
5. 退出并保存 ：连按两次 Esc 逐层退出（也可以每层选 <Exit>），回到最外层再退时会问 Do you wish to save your new configuration?------方向键选 Yes 回车。不保存 = 白勾。

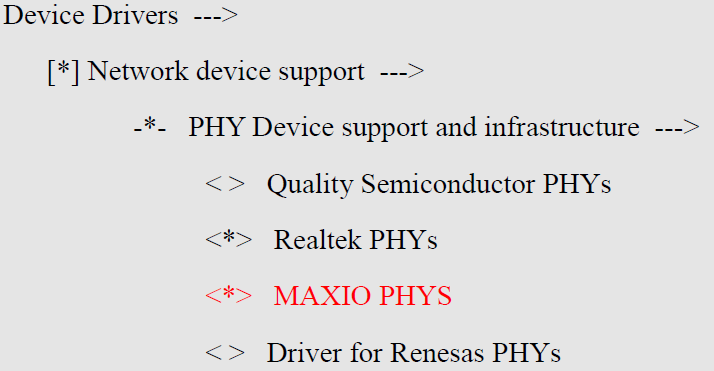

图：课件 Slide 55------PHY 设备菜单实拍：<*> Realtek PHYs（已选）、标红新增的 <*> MAXIO PHYS（已选） 、< > Driver for Renesas PHYs（未选）------勾完之后你的屏幕就是这一页的样子。
这次是真的要勾 ：与实验二十一的 SDMMC（default y 天生已开）不同，MAXIO_PHY 是我们自己在 Kconfig 里新定义的选项，默认不开 ------menuconfig 里不勾，前两步全白搭。路径前两级显示 [*]/-*- 是因为 MAXIO_PHY 依赖它们（menuconfig 里按 / 搜 MAXIO 能看到依赖链），依赖不满足时这一项根本不出现。

就地验证：

grep MAXIO .config      # 应打出 CONFIG_MAXIO_PHY=y

步骤 5：设备树加 ethernet0 节点（Slide 56）

打开设备树文件（实验二十一改过的同一个文件）：

nano arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi

Ctrl+W 搜 vrefbuf 回车------跳到文件末尾区域，在文件末尾 （&vrefbuf 段之后）添加：

/*网卡*/
&ethernet0 {
    status = "okay";
    pinctrl-0 = <&ethernet0_rgmii_pins_a>;
    pinctrl-1 = <&ethernet0_rgmii_pins_sleep_a>;
    pinctrl-names = "default", "sleep";
    phy-mode = "rgmii-id";
    max-speed = <1000>;
    phy-handle = <&phy0>;

    mdio0 {
        #address-cells = <1>;
        #size-cells = <0>;
        compatible = "snps,dwmac-mdio";
        phy0: ethernet-phy@0 {
            reg = <0>;
        };
    };
};

改完 Ctrl+O 回车保存、Ctrl+X 退出，然后对照课件图检查一遍插入效果：

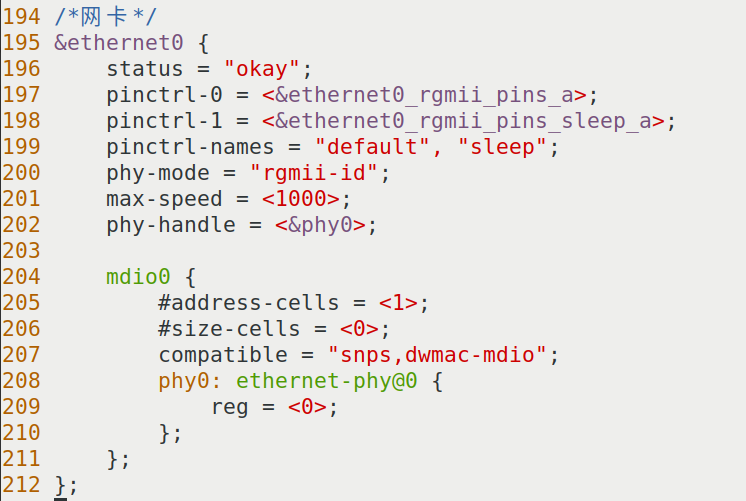

图：课件 Slide 56------stm32mp15xx-fsmp1x.dtsi 文件末尾（课件作者文件里第 194~212 行）的新增内容截图，与我们抄的一致。

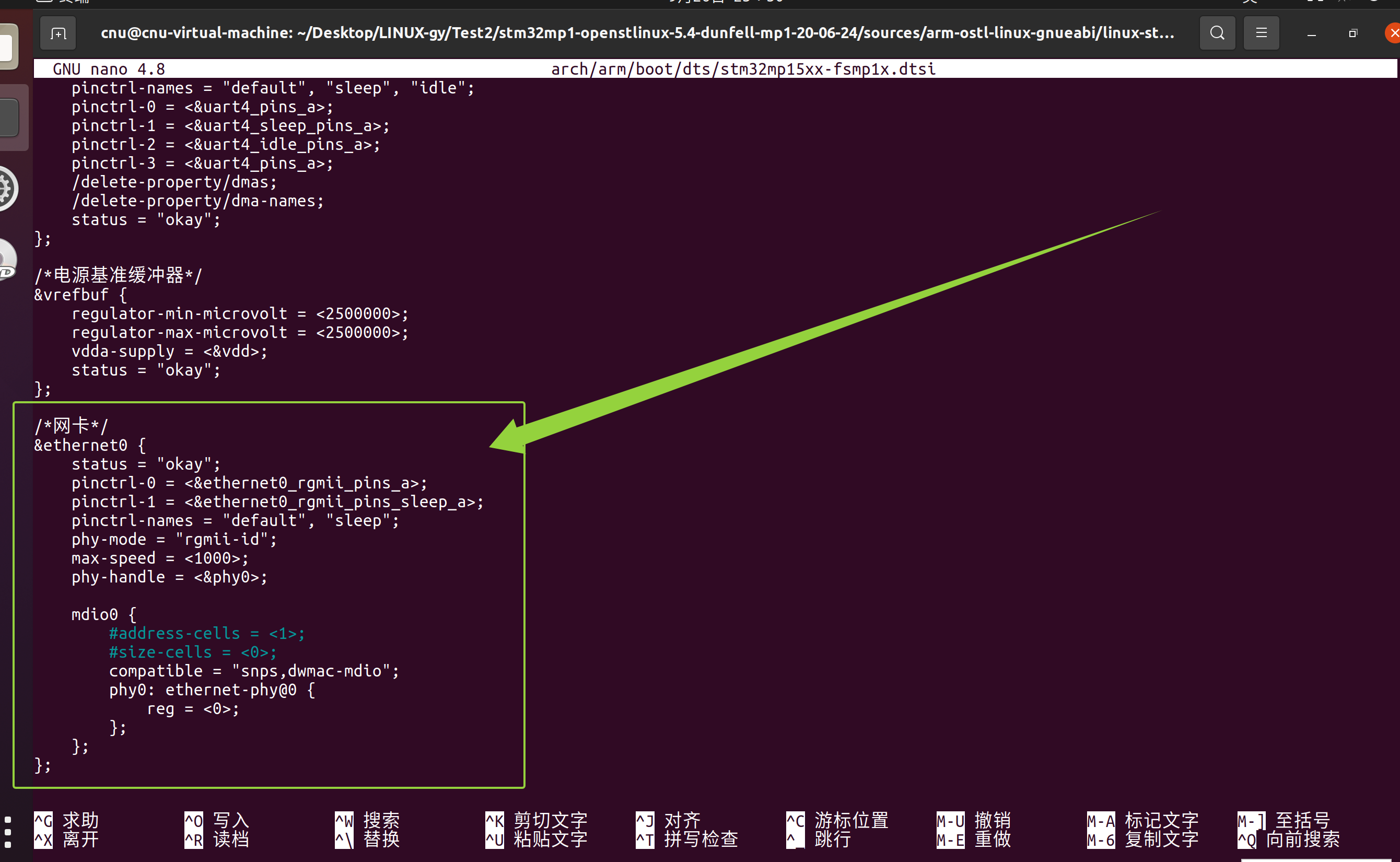

图：实测（对照上图课件）------nano 4.8 里改好的样子：绿框即新增的 /*网卡*/ &ethernet0 { ... } 整段，插在 &vrefbuf 段之后、文件末尾，绿箭头指向它。phy0: ethernet-phy@0 { reg = <0>; } 里的 0 就是 PHY 的 MDIO 地址（F-5 在 U-Boot 侧见过的同一个概念）。

逐行读关键属性（对照实验十六内核日志里 stm32-dwmac 5800a000.ethernet 那一串）：

属性	意思
phy-mode = "rgmii-id"	MAC 与 PHY 之间用 RGMII 千兆接口；-id 表示时钟延迟在数据线内嵌、由接收端补------硬件接法决定的写法，照抄即可
max-speed = <1000>	最高千兆（实际跑多快由 PHY 自协商决定，实验十三见过全过程）
phy-handle = <&phy0> + mdio0 里的 ethernet-phy@0 { reg = <0>; }	MAC 通过 MDIO 总线找 PHY，PHY 地址 0 ------与 F-5 在 U-Boot 里那次同源（地址由板上接线决定，两边看到的是同一颗芯片）；snps,dwmac-mdio 是 stmmac 内置 MDIO 总线的标准 compatible
ethernet0_rgmii_pins_a 等引脚组	定义在 SoC 级 stm32mp15-pinctrl.dtsi（0020 补丁带来的，实验二十一的五个 sdmmc2 引脚组也在那个文件），照抄引用即可

改完 git diff 过一眼。

步骤 6：重编译（Slide 56 末）

make -j4 uImage dtbs LOADADDR=0xC2000040

增量编译，几分钟（OOM 就 -j2）。验证：两个产物时间戳更新、新 uImage 字节数记下；git diff --stat 查看本篇改动------注意 maxio.c 是新文件（未跟踪），不会出现在 git diff --stat 里 （实测只列出 4 项：fsmp1x.dtsi、Kconfig、Makefile、phy_device.c），新增文件要用 git status --short 看。

验收预告（实验二十三） ：用这对新文件点火，内核日志应出现 stmmac 探测 5800a000.ethernet、PHY 枚举（MAE0621A 报上名来）------之后 ping 通 Ubuntu、第 6 章 NFS 挂根才有戏。

步骤 7：git 收官提交（把实验二十一 + 本篇一起提交）

实验二十一（eMMC）与本篇（网卡）改的是同一个 fsmp1x.dtsi、同属"第 5 章驱动移植"一组改动，两篇一起提交一条 （实验二十一篇尾有说明）。提交前 git status --short 应能看到：maxio.c（新增）、phy_device.c（修改）、phy/Makefile、phy/Kconfig、fsmp1x.dtsi（含实验二十一的 sdmmc2 与本篇的 ethernet0 两段）与 .config（被 .gitignore 忽略、不入列）。显式列出提交（不用 git add -A，实验十一的教训）：

git add drivers/net/phy/maxio.c drivers/net/phy/phy_device.c drivers/net/phy/Makefile drivers/net/phy/Kconfig arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi
git commit -m "FS-MP1A eMMC 与网卡驱动（实验二十一/二十二）"
git log --oneline | head -3     # 顶部应是这条，其下是实验二十的提交
git status --short              # 应无输出 = 工作区干净

提交后版本串的 -dirty 消失（g<新哈希> 仍在）；照例增量重编一次 make uImage dtbs LOADADDR=0xC2000040，实验二十三点火对账以最新字节数为准。

实际执行结果（2026-09-26 实测）：

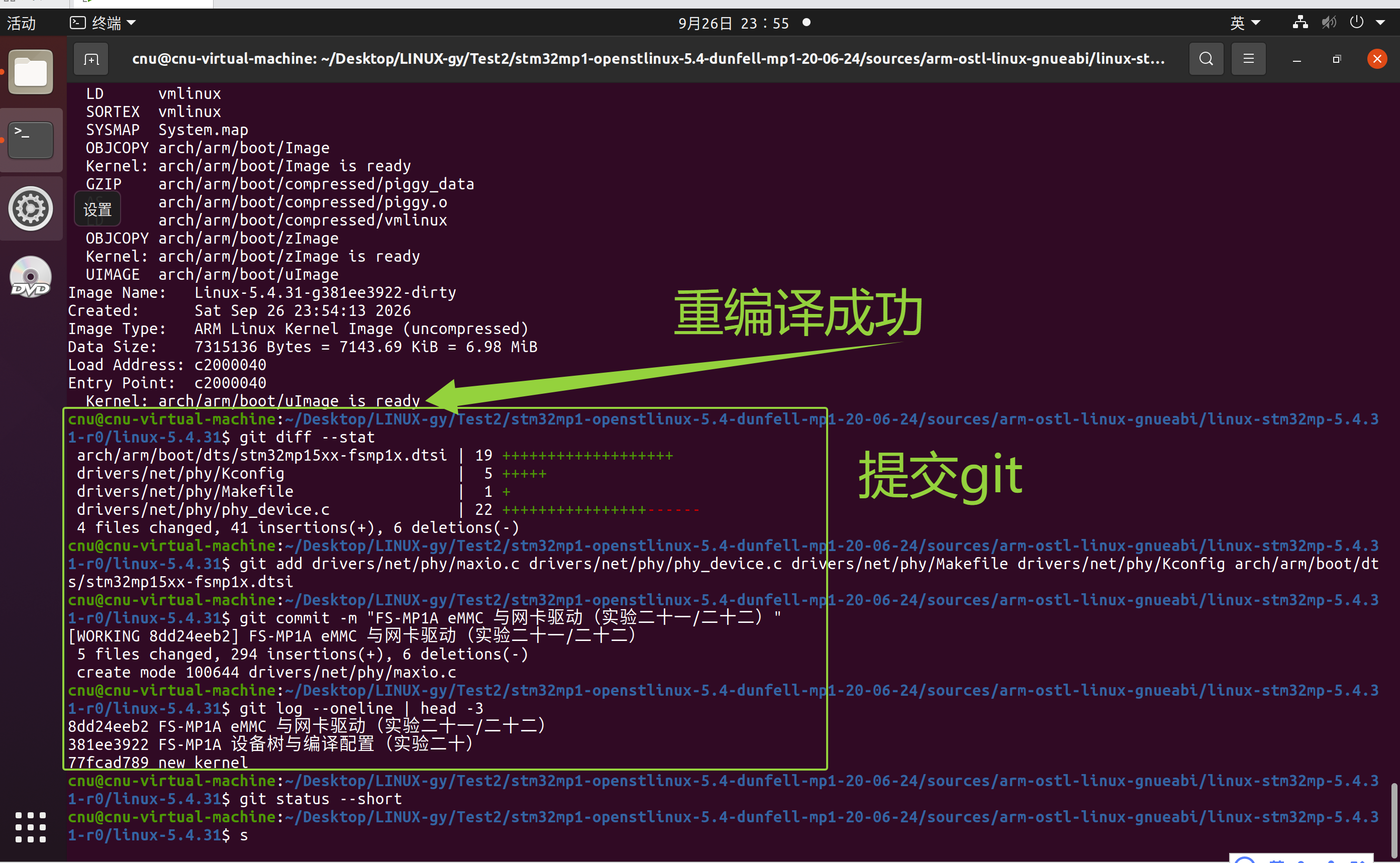

图：实测------步骤 6 重编译收尾与步骤 7 提交全程：重编译打出 Image Name: Linux-5.4.31-g381ee3922-dirty（版本串已从实验二十的 g77fcad789 前进到 g381ee3922 ，-dirty = 实验二十一/二十二改动当时未提交）、Data Size: 7315136、Load Address/Entry Point 均 c2000040，绿箭头"重编译成功"指 Kernel: arch/arm/boot/uImage is ready；随后 git diff --stat 显示 4 files changed, 41 insertions(+), 6 deletions(-)（maxio.c 是未跟踪文件不在此列 ）；git add 五文件、git commit 打出 [WORKING 8dd24eeb2] FS-MP1A eMMC 与网卡驱动（实验二十一/二十二）、5 files changed, 294 insertions(+), 6 deletions(-) （create mode ×1 = maxio.c 首次入库）；git log --oneline 三层叠加 = 8dd24eeb2（实验二十一/二十二）→ 381ee3922（实验二十）→ 77fcad789（new kernel 基线）；收尾 git status --short 无输出 = 工作区干净。

五、注意事项

1. phy_device.c 覆盖内核自带同名文件 ------按课件做，但先留 .orig 备份（步骤 1 已带命令）；三处改动的出处见步骤 1 的解读框。
2. Makefile 的 CONFIG_MAXIO_PHY 与 Kconfig 的 config MAXIO_PHY 必须一字不差 （含大小写），这是一对"暗号"；phy_device.c 里那段 #ifdef CONFIG_MAXIO_PHY 认的也是它------三处咬合，一处拼错全盘哑火。
3. Kconfig 的缩进用 Tab ：tristate/---help--- 行前的制表符是语法的一部分，用空格可能报 Kconfig 解析警告。
4. menuconfig 退出选 Save ，grep MAXIO .config 复核 =y。
5. dtsi 的 ethernet0 节点加在文件末尾 ，别插进别的节点中间；#address-cells/#size-cells 两行是 mdio0 子总线的编址声明，照抄即可。
6. 重编译必须带 LOADADDR（实验二十/二十一同款注意事项）。
7. 别拿成 U-Boot 版驱动包：文件名相近（都有 maxio.c），但 U-Boot 版三件套（phy.c/maxio.c/dwc_eth_qos.c）属于 U-Boot 的驱动体系------编译报头文件/函数不存在时，第一反应核对 md5 与文件清单。

六、验证点一览

验证点	命令	通过的样子	在哪一步敲
驱动文件到位	ls -l maxio.c phy_device.c（phy 目录里）	6,654 / 64,547 字节各一份	步骤 1
原版已备份	ls -l /tmp/phy_device.c.orig	64,147 字节（内核自带那份）	步骤 1
Makefile 编译项	grep -n "MAXIO" drivers/net/phy/Makefile	obj-$(CONFIG_MAXIO_PHY) += maxio.o 一行	步骤 2
Kconfig 配置项	grep -n -A1 "MAXIO" drivers/net/phy/Kconfig	config MAXIO_PHY + tristate "MAXIO PHYS"	步骤 3
配置已勾	grep MAXIO .config	CONFIG_MAXIO_PHY=y	步骤 4
设备树节点	grep -A 18 "网卡" arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi	ethernet0 节点整段，在文件末尾	步骤 5
重编完成	ls -l arch/arm/boot/uImage arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb	实测通过（2026-09-26） ：时间戳 21:53/23:54 更新；uImage 头 Data Size: 7315136	步骤 6
改动范围清白	git diff --stat + git status --short	diff 4 项（未跟踪的 maxio.c 不进 diff）+ status 可见 maxio.c；提交后两者都干净	步骤 6~7
git 收官提交	`git log --oneline	head -3`	实测通过（2026-09-26） ：8dd24eeb2 → 381ee3922 → 77fcad789 三层叠加

不达标时的排查：

现象	先查什么
menuconfig 里找不到 MAXIO PHYS	Kconfig 的 config MAXIO_PHY 拼写、缩进是不是 Tab、文件保存没有；前两级依赖（Network device support / PHY infrastructure）是否开着
勾了但 .config 里是 # CONFIG_MAXIO_PHY is not set	依赖不满足------menuconfig 里按 / 搜 MAXIO 看依赖链
编译报 maxio.c 里的头文件/函数错误	源文件拿错包（拿成 U-Boot 版了？）------核对 md5 与文件名
编译报 phy_maxio_init 一类符号缺失	maxio.c 没拷到位、或 Makefile 那行没加------ls 与 grep 两把尺子各过一遍
覆盖没生效（PHY 仍探测不到）	diff /tmp/phy_device.c.orig drivers/net/phy/phy_device.c 应能看到步骤 1 解读框里的三处差异；看不到 = 拷贝被原版盖回去了
点火后网卡仍不通	（实验二十三验收）先看内核日志有没有 stmmac/PHY 枚举行，再回本篇查设备树

七、实验完成标志

• maxio.c（6,654 字节）、phy_device.c（64,547 字节）已放入 drivers/net/phy/，内核原版已备份 /tmp/phy_device.c.orig（步骤 1 实测，截图入档）
• drivers/net/phy/Makefile 已加 obj-$(CONFIG_MAXIO_PHY) += maxio.o，grep 打出第 45 行（步骤 2 实测，截图入档）
• drivers/net/phy/Kconfig 已加 config MAXIO_PHY 三行（Tab 缩进、插在 REALTEK 与 RENESAS 之间），grep 可见（步骤 3 实测，截图入档）
• menuconfig 已勾 <*> MAXIO PHYS，.config 里 CONFIG_MAXIO_PHY=y（步骤 4）
• stm32mp15xx-fsmp1x.dtsi 末尾已加 &ethernet0 节点（步骤 5 实测，截图入档）
• make -j4 uImage dtbs LOADADDR=0xC2000040 重编译成功：uImage 头 Data Size: 7315136、版本串 Linux-5.4.31-g381ee3922-dirty（步骤 6 实测，截图入档）
• git 收官提交完成：哈希 8dd24eeb2 （5 files changed, 294 insertions(+), 6 deletions(-)），git log 三层叠加、工作区干净（步骤 7 实测，截图入档）

八、下一步：运行内核
