将7针的SPI OLED做I2C使用
0 总结

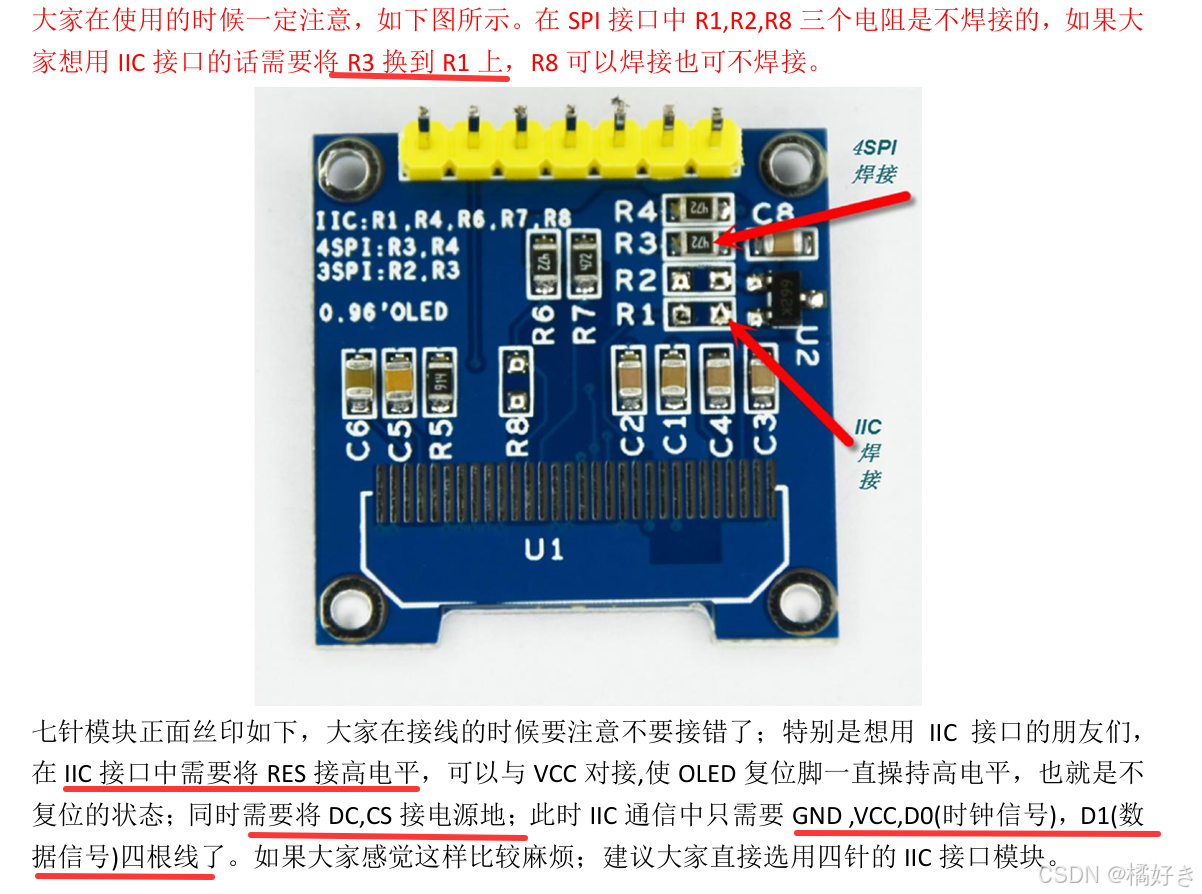

- 交换配置电阻的位置：把原来焊在 R3 位置的电阻拆下来，焊到 R1 位置。
- RES 接高电平，可以直接接到 VCC。因为 RES# 是低电平复位，长期保持高电平就是不复位状态。
- DC 接 GND，CS 接 GND 。这一点很关键，不能悬空。手册明确要求 I²C 模式下：
RES → VCC
DC → GND
CS → GND 0.96寸OLED显示屏7脚
最后D0承担(SCL)，D1承担SDA
将7针的SPI OLED做I2C使用
橘好き2026-10-05 21:17
