AD基础学习01

一,项目创建及其文件结构

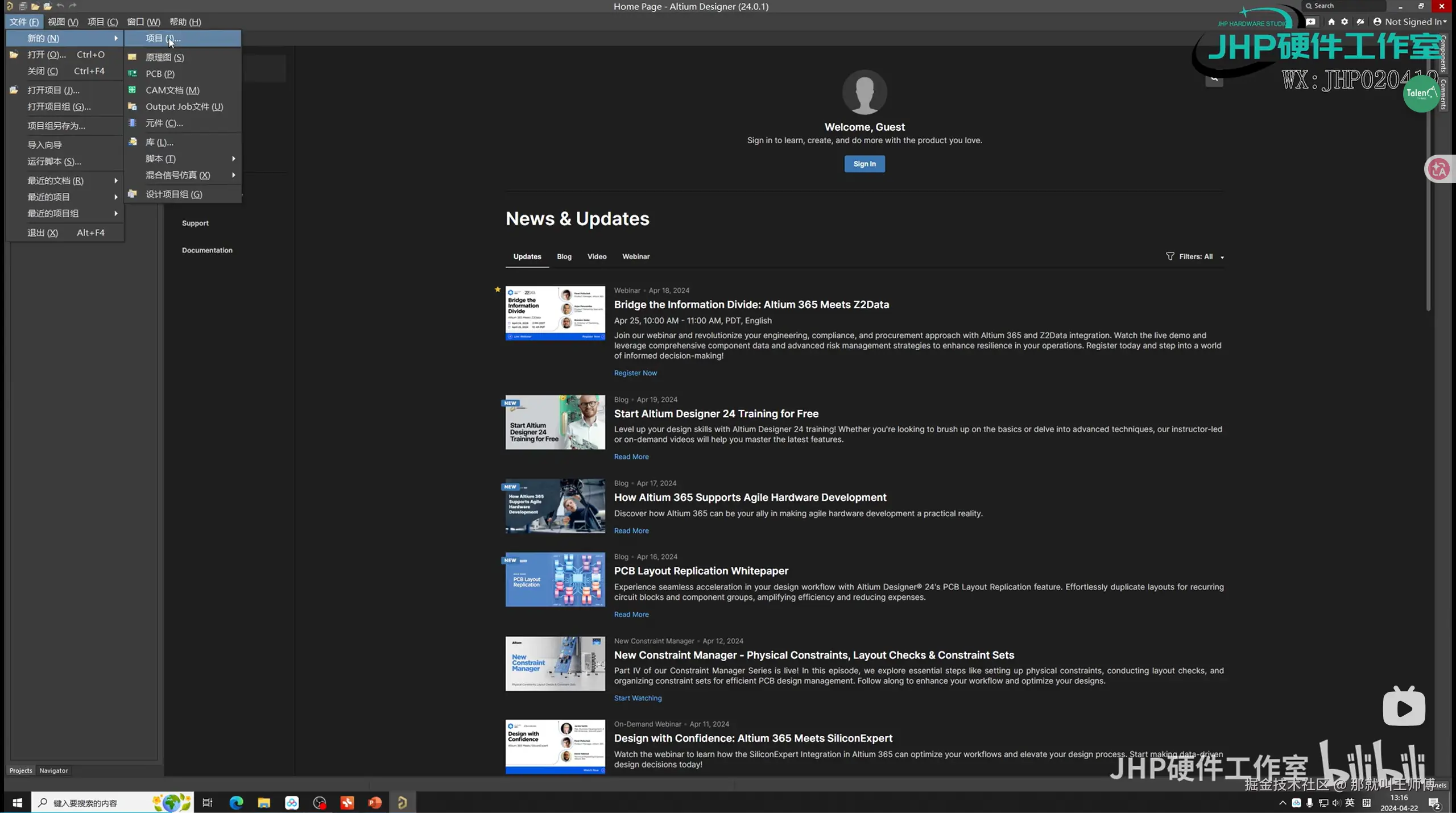

点击文件-》新建-》创建项目

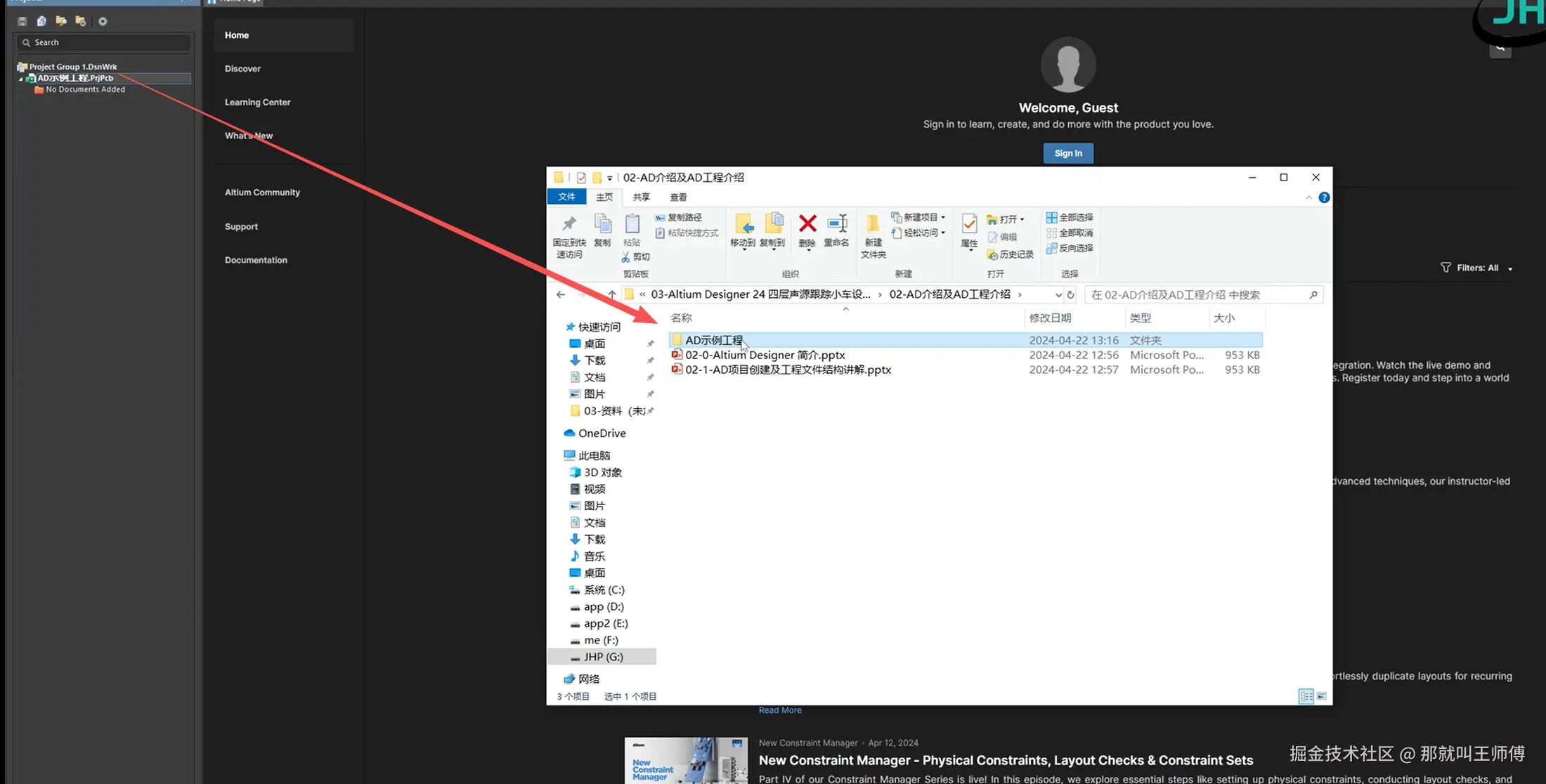

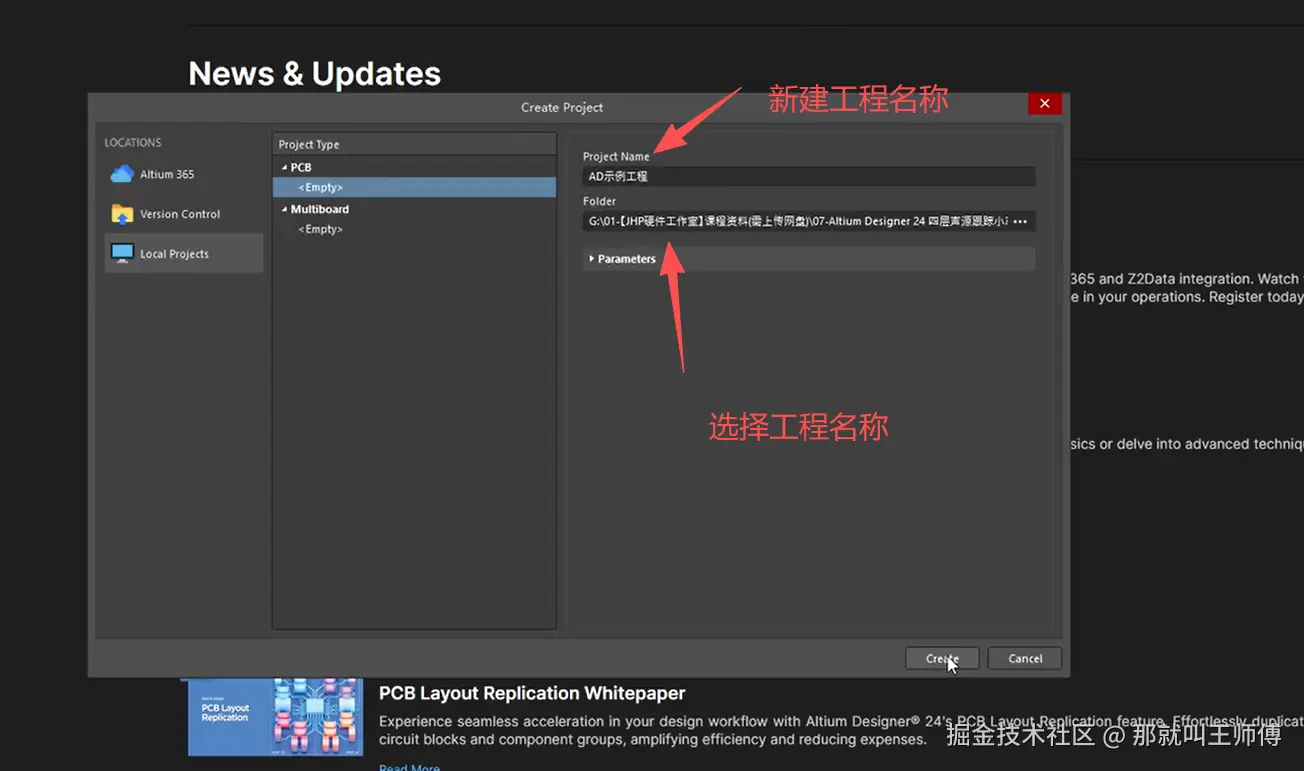

项目创建-》修改项目名称-》选择项目文件地址

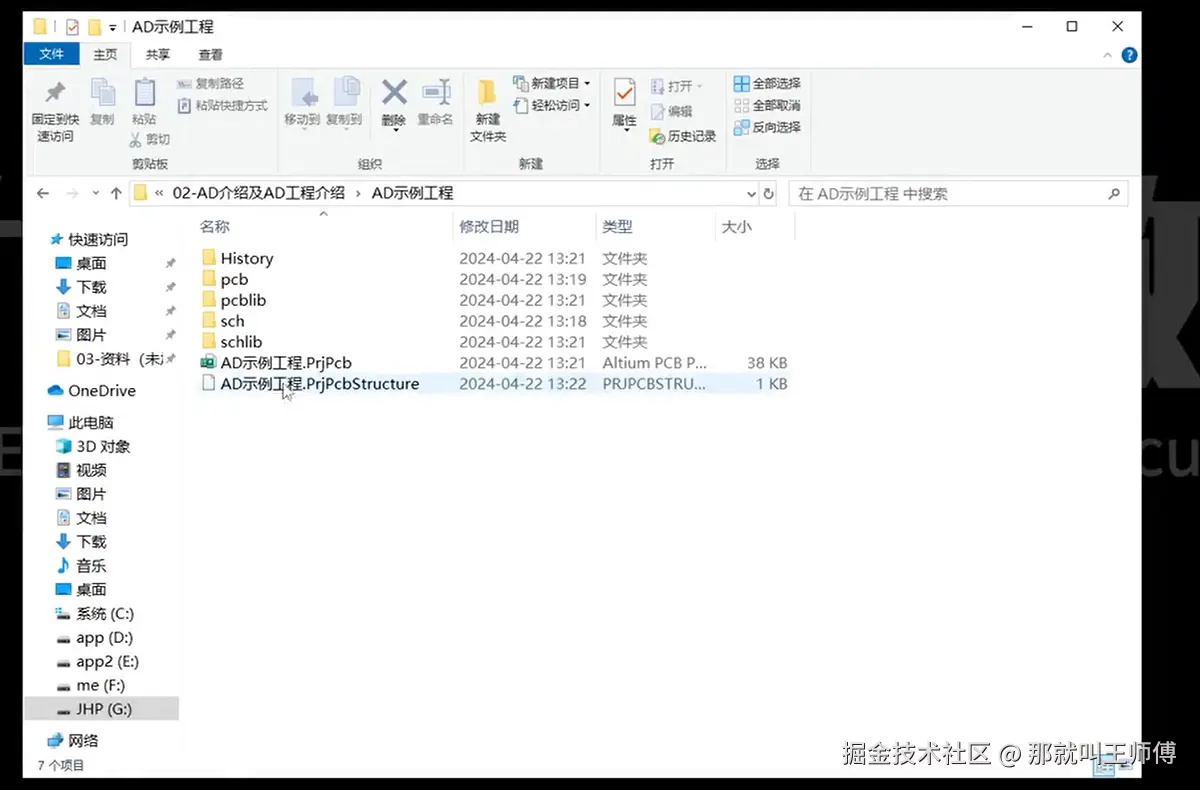

对应文件地址发生的变化

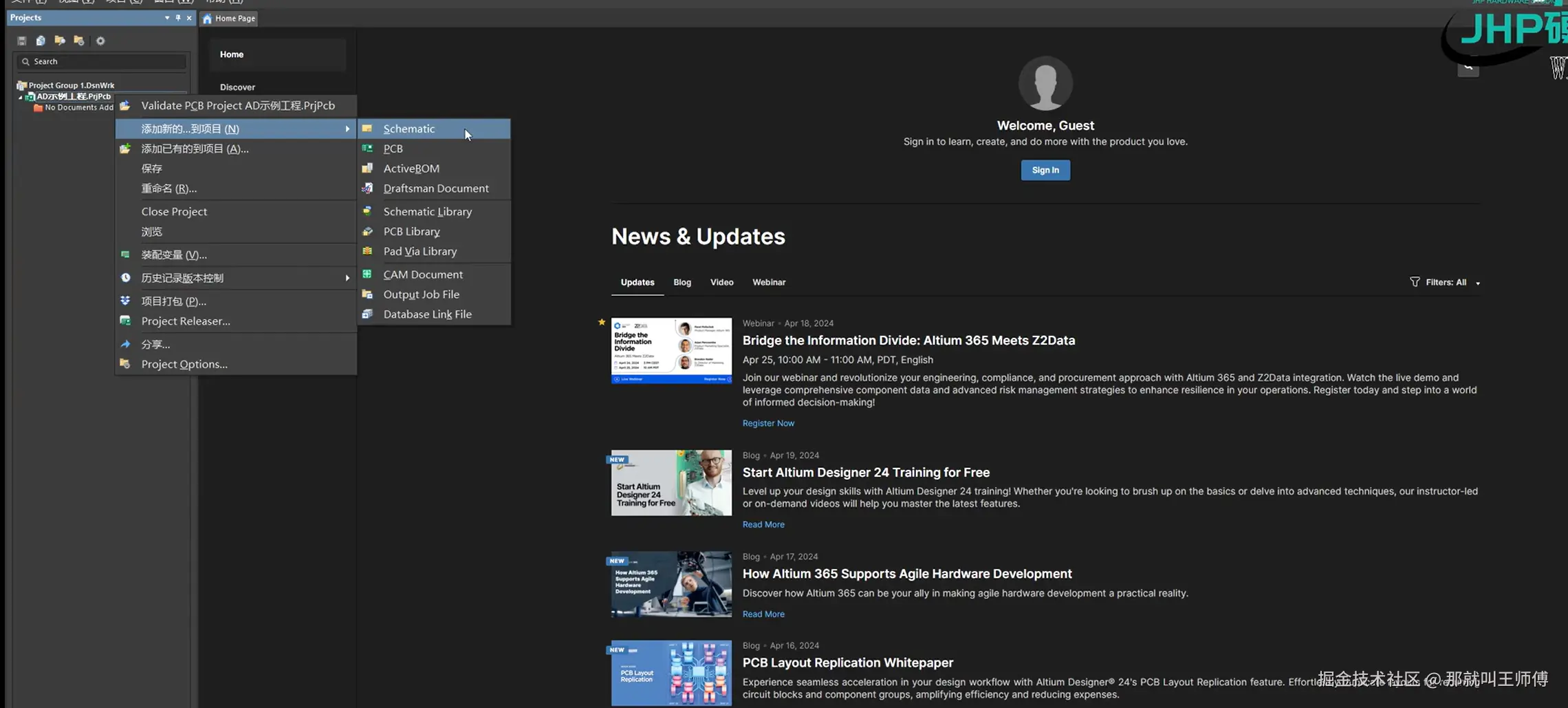

点击AD项目然后新建对应的原理图

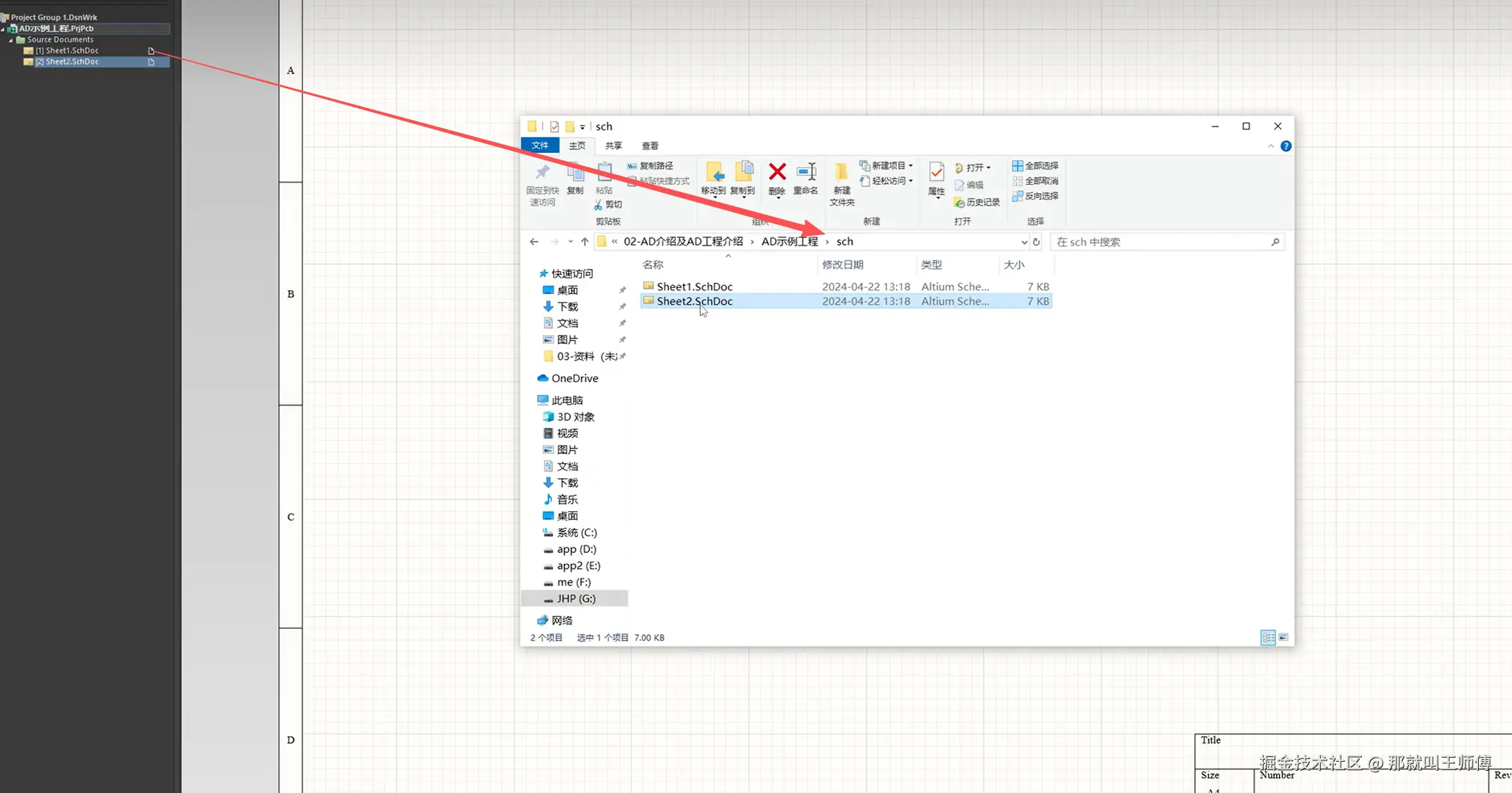

新建过程中点击保存,可以新建一个文件夹来保存这里的原理图,做到一个文件夹一个原理图,这里的sch文件夹是总的原理图保存文件夹

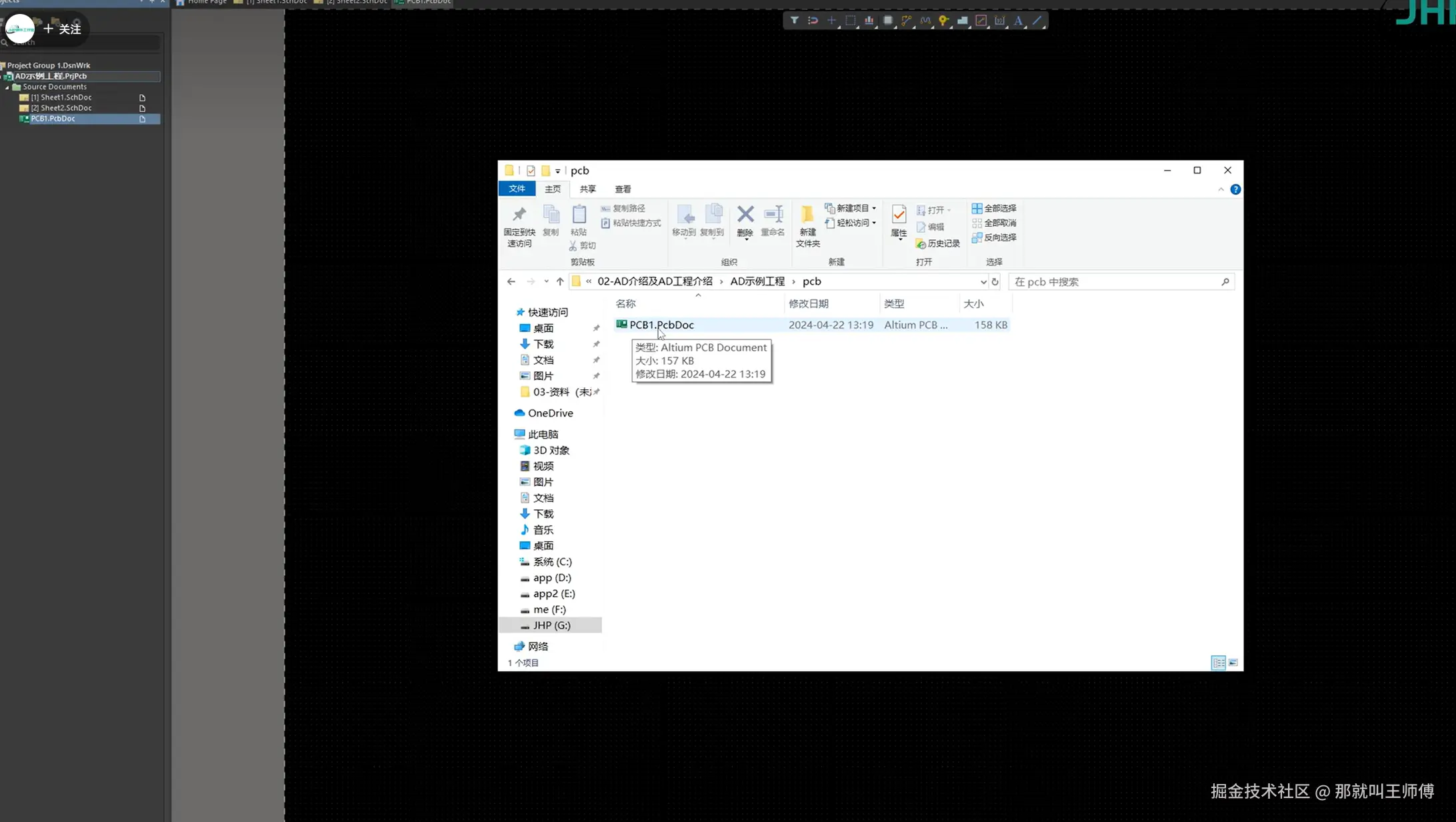

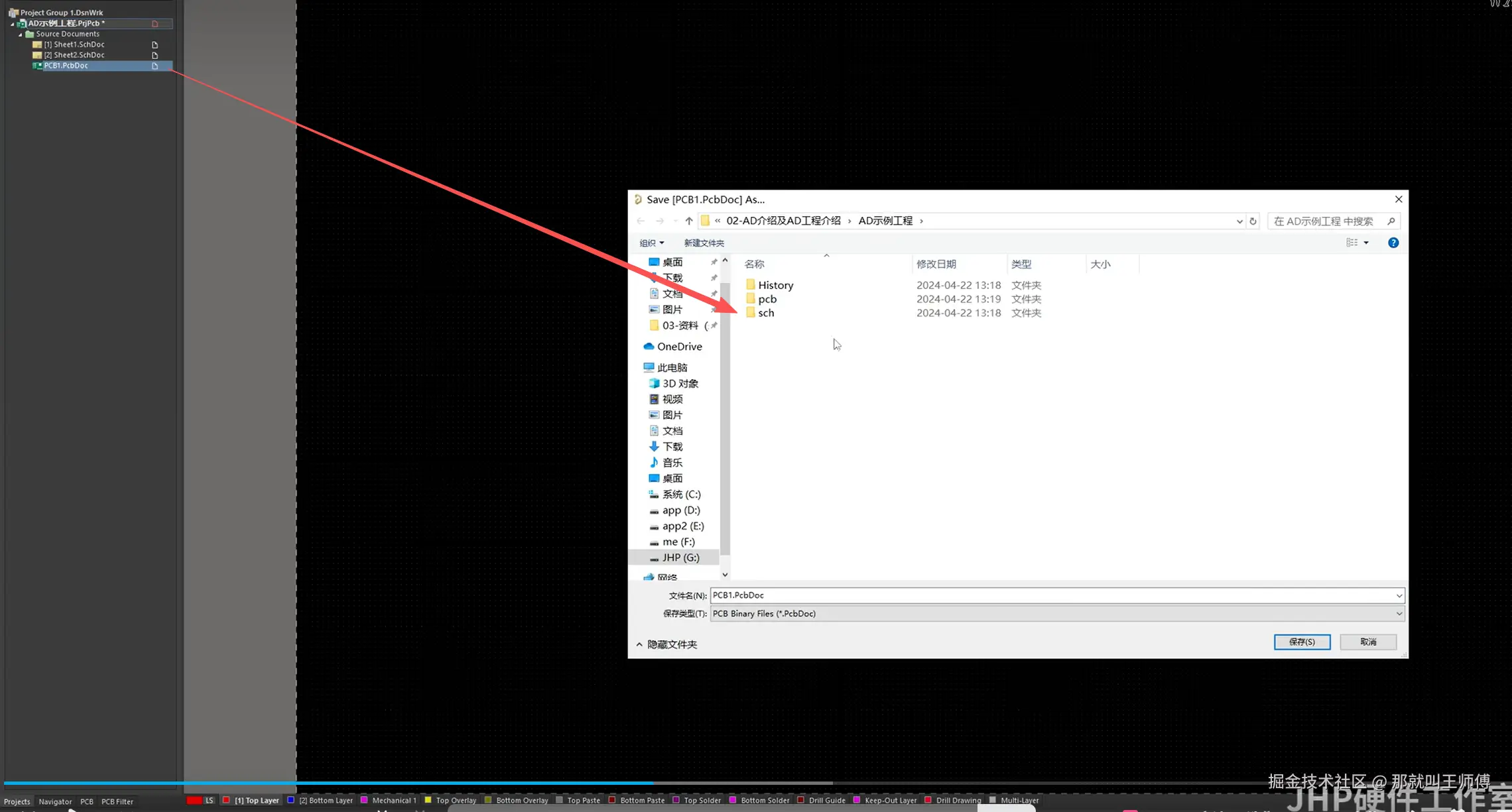

pcb也是同理,先新建一个文件夹,然后讲pcb文件保存到这里,pcb文件即使多个也只有一个文件夹进行存储

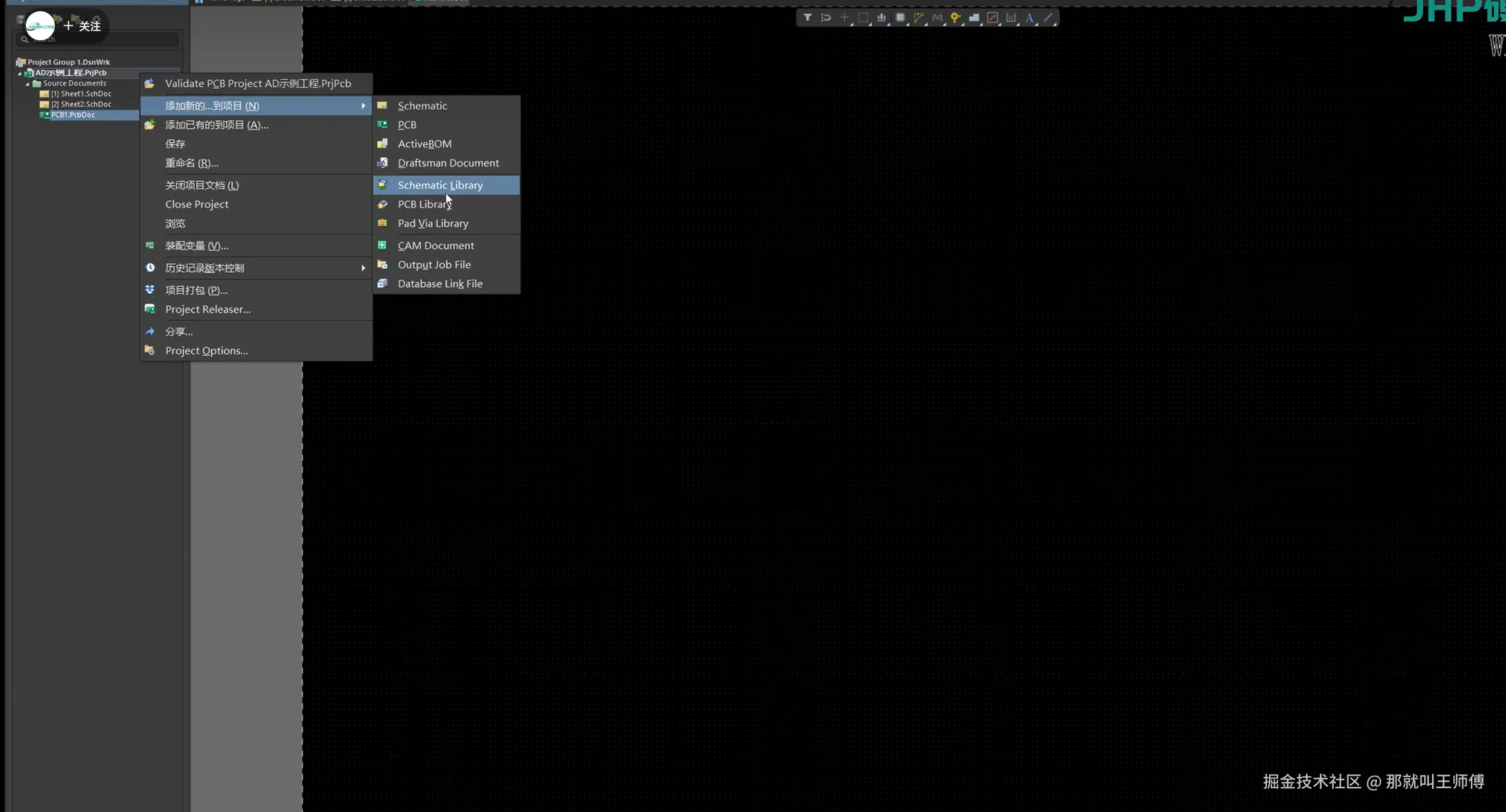

原理图的绘制要有原理图库才可以,因此要创建对应的原理图库

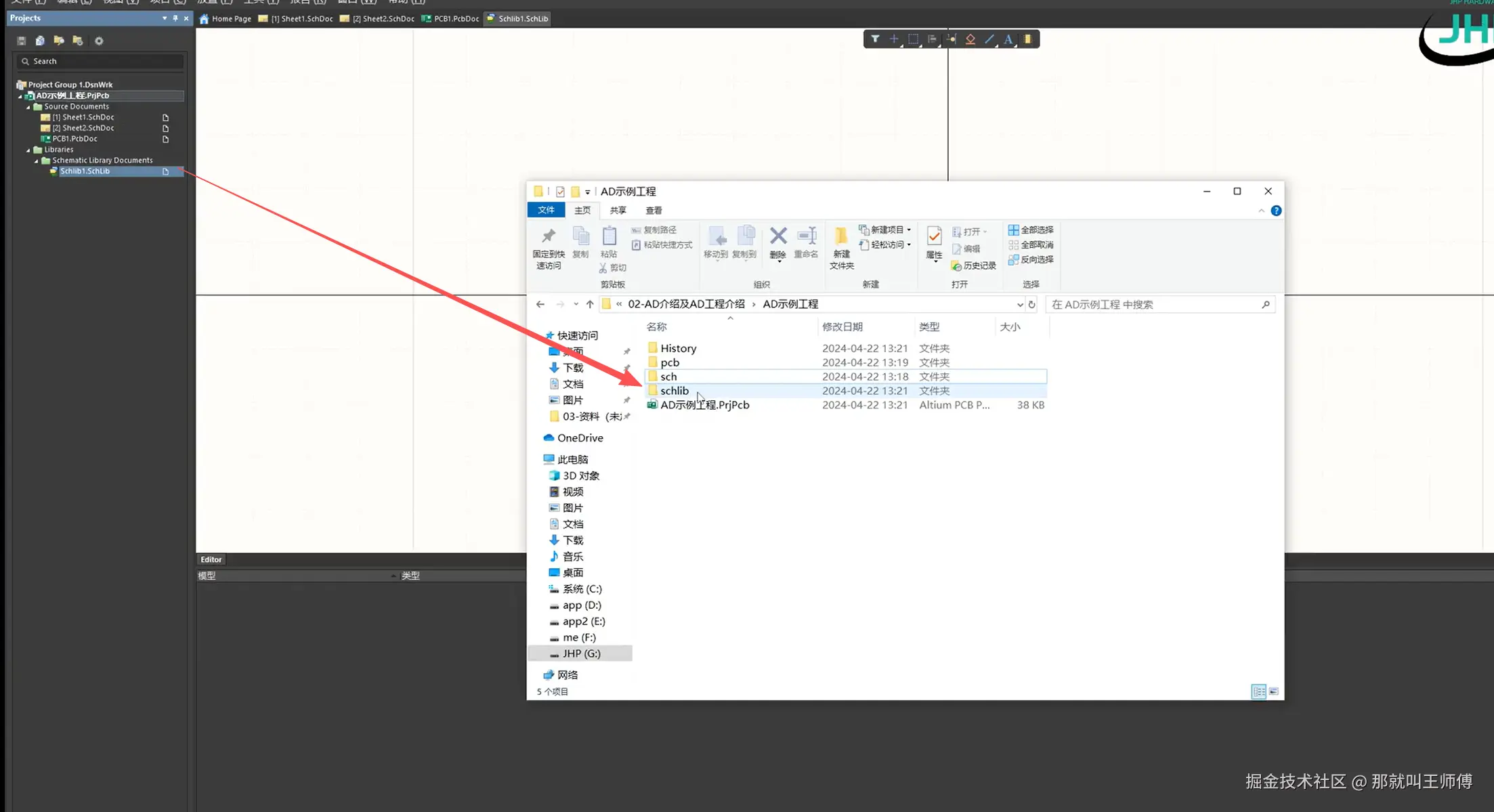

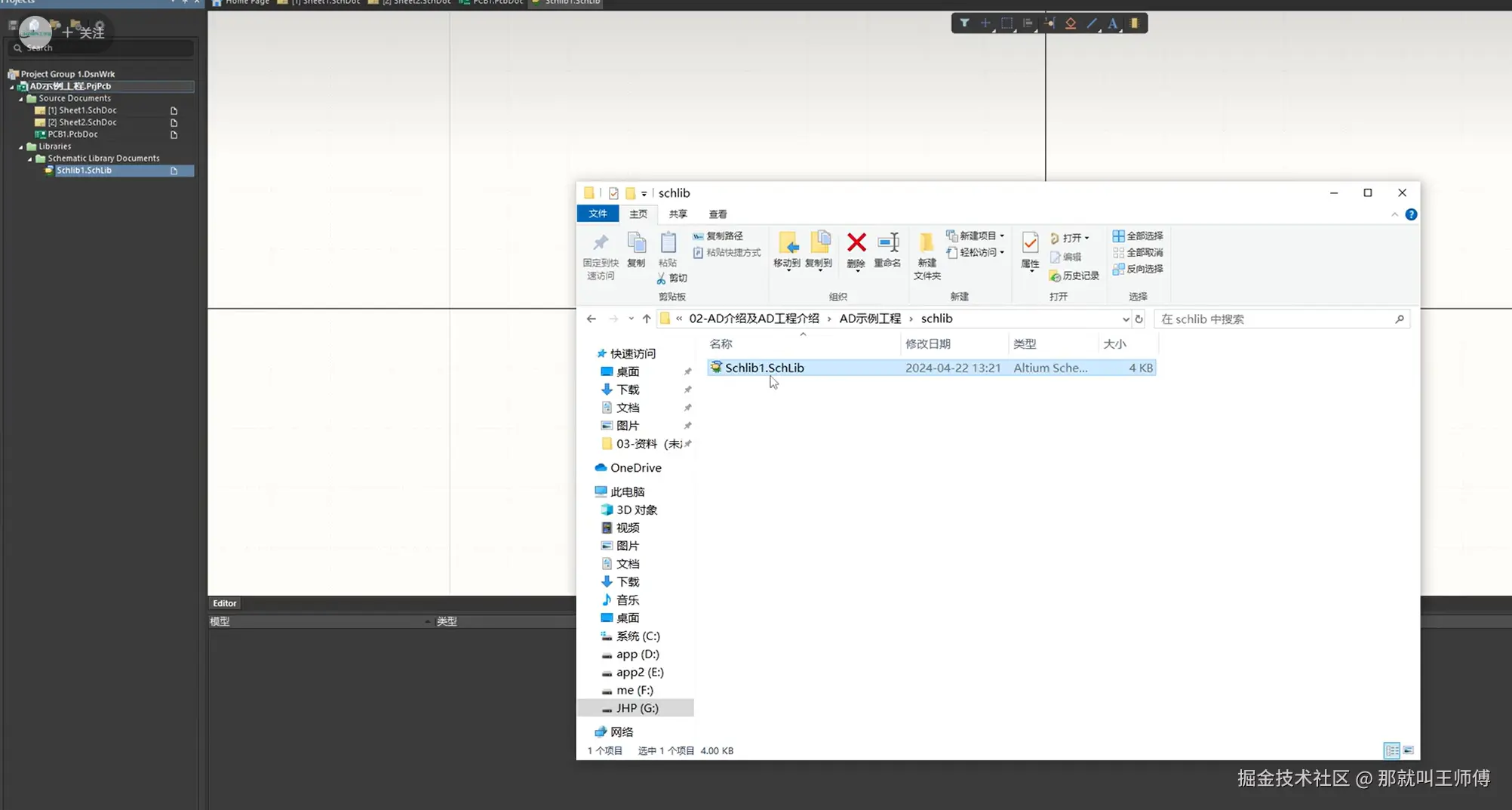

自己新建原理图库文件夹,然后存放原理图库

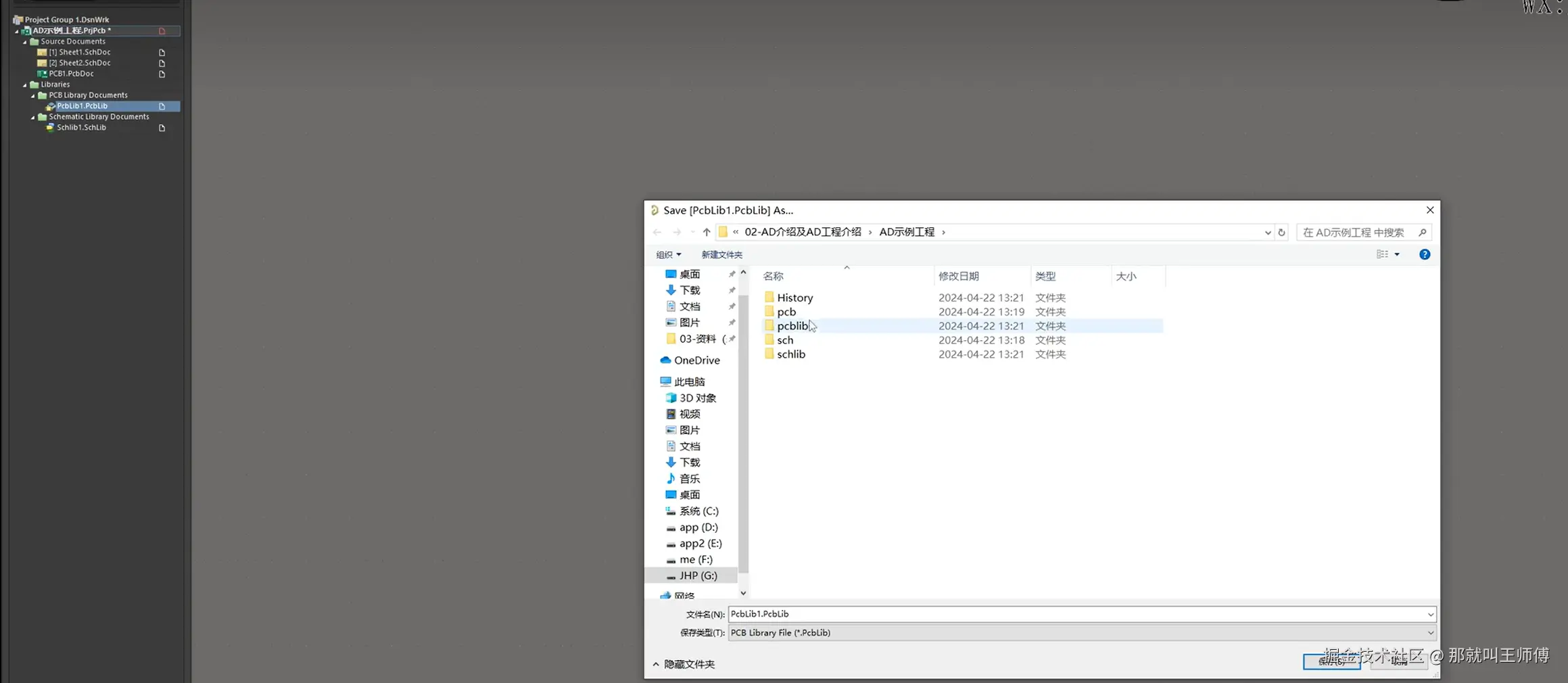

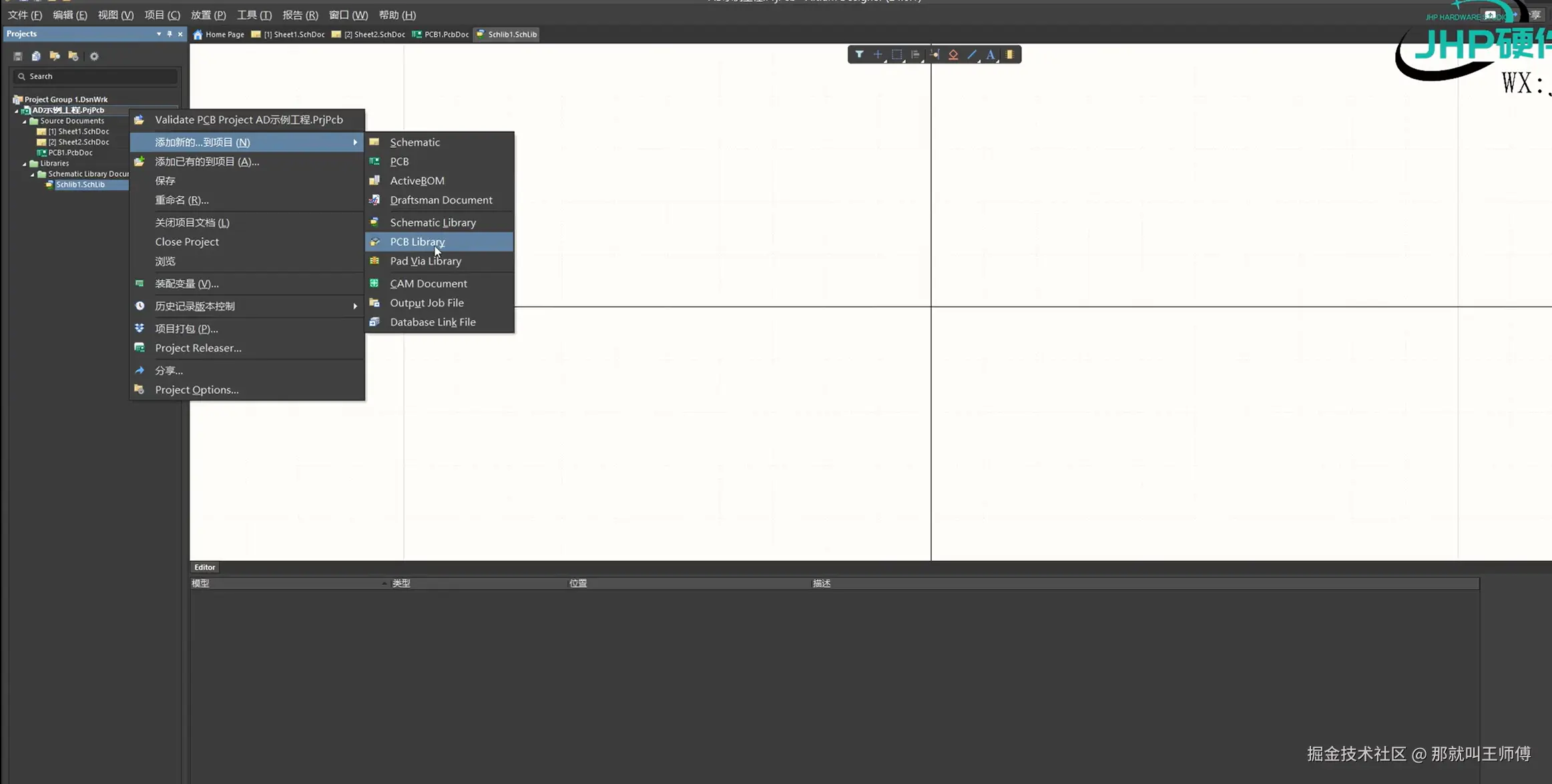

同理创建对应的pcb元器件库 注意,这里都是先新建文件夹然后命令pcblib,然后选择这个文件夹后选择保存的,不是说自己点击保存他就自己创建了一个文件夹用于保存

这里的prjpcb文件的作用就是点击之后,直接可以把整个工程文件都打开,而不是一个个点击打开
