ENZ全光开关定向耦合器Lumerical仿真

关键词:ENZ材料;全光开关;定向耦合器;Lumerical;FDTD

一、文章简要介绍

这篇文章来自北京大学深圳研究生院和清华深圳国际研究生院,2022年发表在Scientific Reports上,DOI:10.1038/s41598-022-22573-7。讲的是一种全光开关:用掺镝氧化镉这种透明导电氧化物(TCO)的介电常数近零(ENZ)效应,在硅氮化物波导平台上做非对称定向耦合器,用一束泵浦光控制另一束信号光的走向。

做开关的常见路子有两条:硅基热光开关靠双光子吸收改折射率,功耗高、体积大;微环、光子晶体这类谐振结构速度快一些,但工作带宽窄,对加工误差敏感。ENZ材料的好处是泵浦一来折射率变化大、响应飞秒级,这篇文章把它第一次用进了集成波导开关。

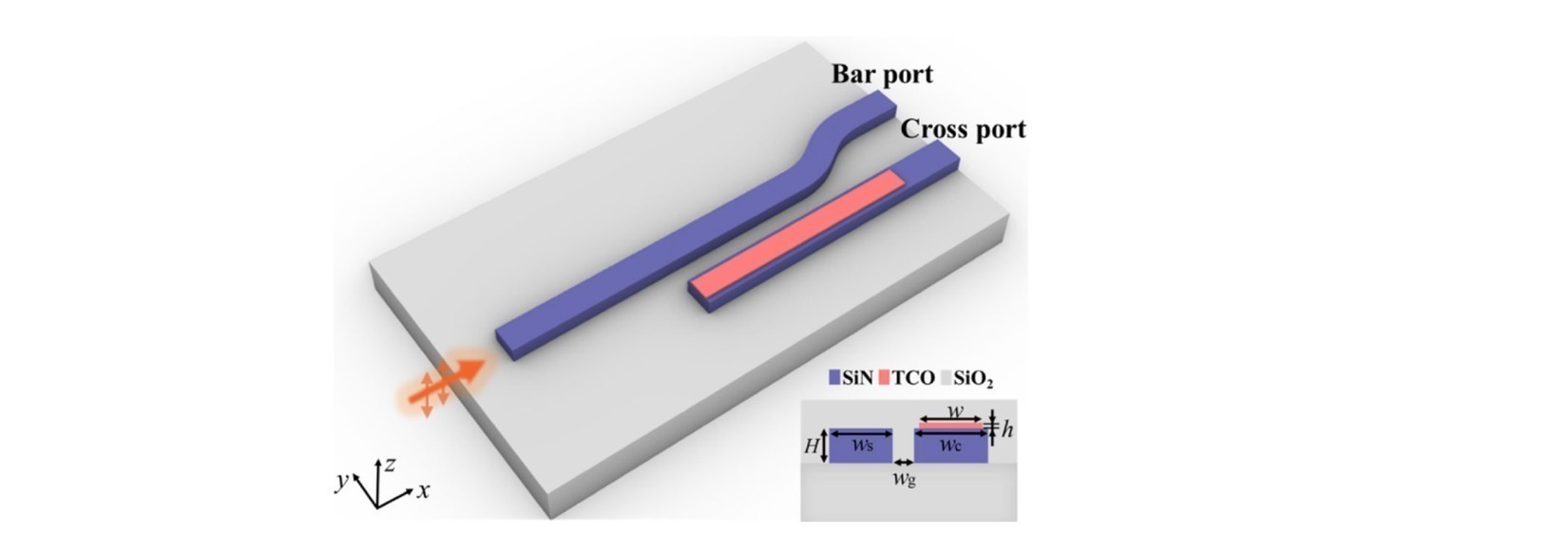

图1 提出的全光开关结构:输入波导与TCO负载波导的透视图和截面

图1是器件结构:两根并排的硅氮化物波导,一根走信号光叫输入波导,另一根顶上压着60纳米厚的TCO层,叫TCO负载波导。泵浦光以离轴40度照在TCO上,信号光从输入波导进来,输出端分直通口和交叉口两个口。

二、Lumerical仿真方法与过程

先说TCO层为什么会有这么大折射率变化。TCO在近红外呈类金属性质,介电常数用Drude模型描述,实部在1.55微米处过零,这就是ENZ波长。光脉冲照上去后,电子被加热,导带是非抛物带,等离子频率会随电子温度变。文章用双温模型算电子和晶格温度的演化,得到折射率n和吸收系数k随泵浦能量密度的变化。

非线性大小看场增强。文章先用Lumerical FDTD Solution算TCO薄膜的色散关系:在膜里放一圈相位朝向不同的偶极子源,边界用Bloch条件,跑足够长时间等模式出来。结果在193.8太赫兹附近出现近乎平坦的色散带,对应1.55微米;光锥外侧是ENZ模式(长程表面等离激元),内侧是Ferrell-Berreman漏模,p偏振斜入射就能直接激发,电场被卡在膜里放大,这就是非线性放大的来源。

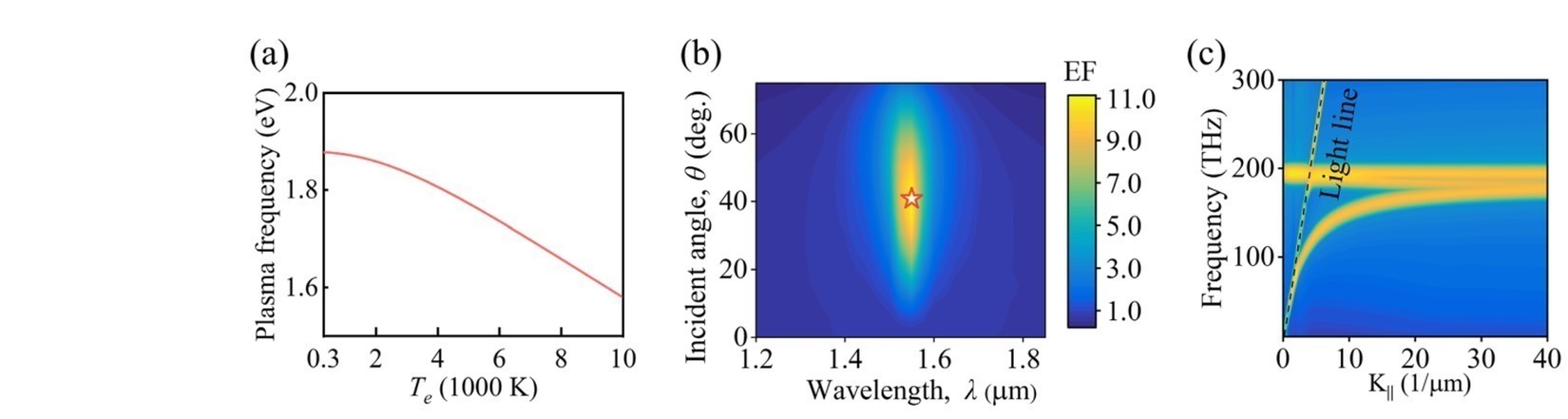

图2 (a)等离子频率随电子温度变化 (b)场增强因子随波长与入射角 (c)FDTD算的色散

图2c是FDTD算的色散。图2b显示场增强因子在波长1.55微米、入射角40度时达到11.2倍,是最佳激发条件;图2a是等离子频率随电子温度升高而下降。

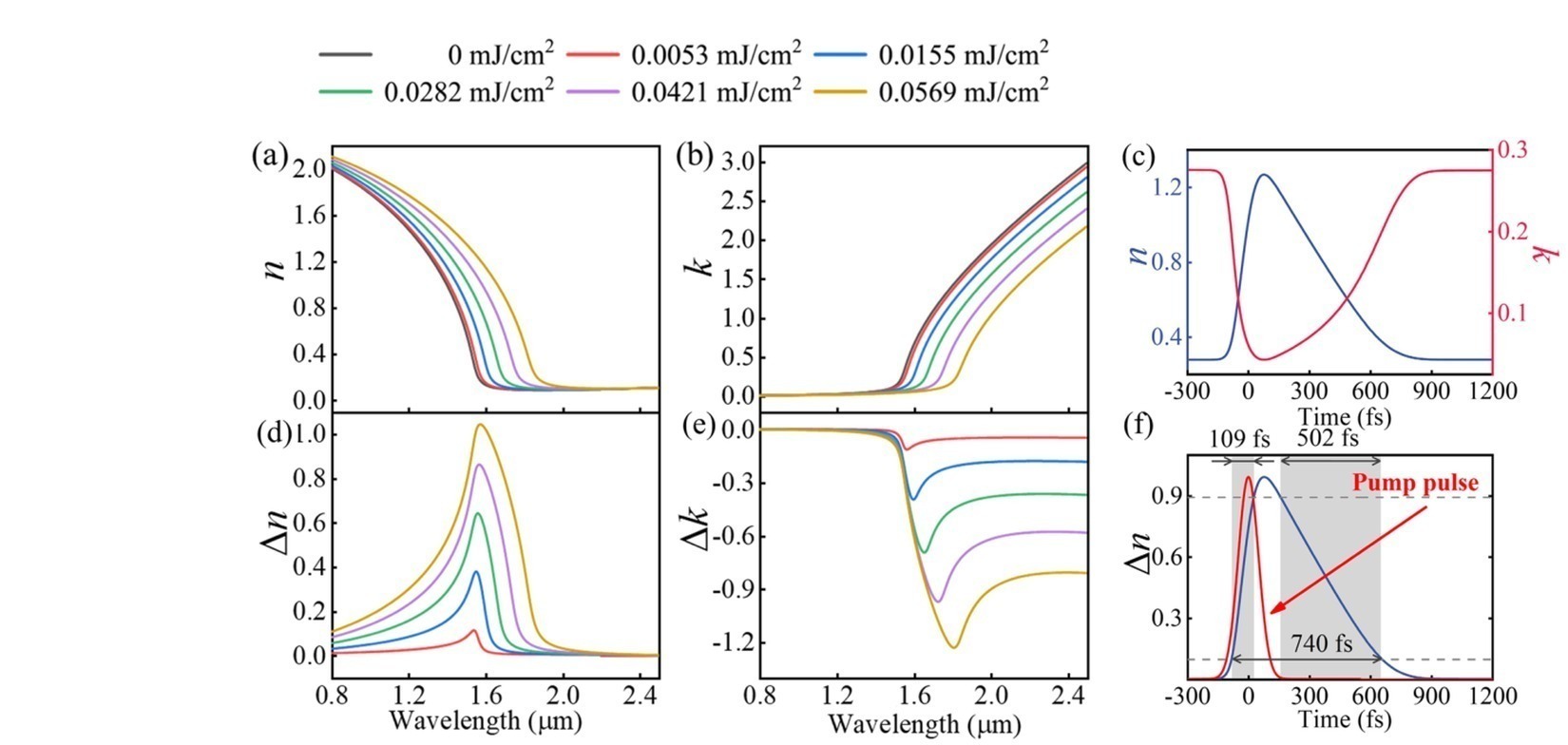

图3 TCO层的折射率与吸收系数在不同泵浦能量密度下的调制及飞秒瞬态

图3是双温模型的输出:n和k在ENZ波长附近变化最大,泵浦能量密度取0.0569毫焦每平方厘米时,折射率变化够大、吸收还低,最适合做耦合。瞬态看,折射率上升约109飞秒、恢复约302飞秒,对应1.35太赫兹的调控速度。

然后定结构参数。TCO负载波导在泵浦关和开时,Lumerical Mode Solution(有限元模式求解器)算出的有效折射率分别是1.498减0.012i和1.575减0.003i。要让输入波导在泵浦开时和它相位匹配,扫输入波导宽度,取750纳米。两波导后端用Euler弯曲波导分开,避免意外的模式耦合。

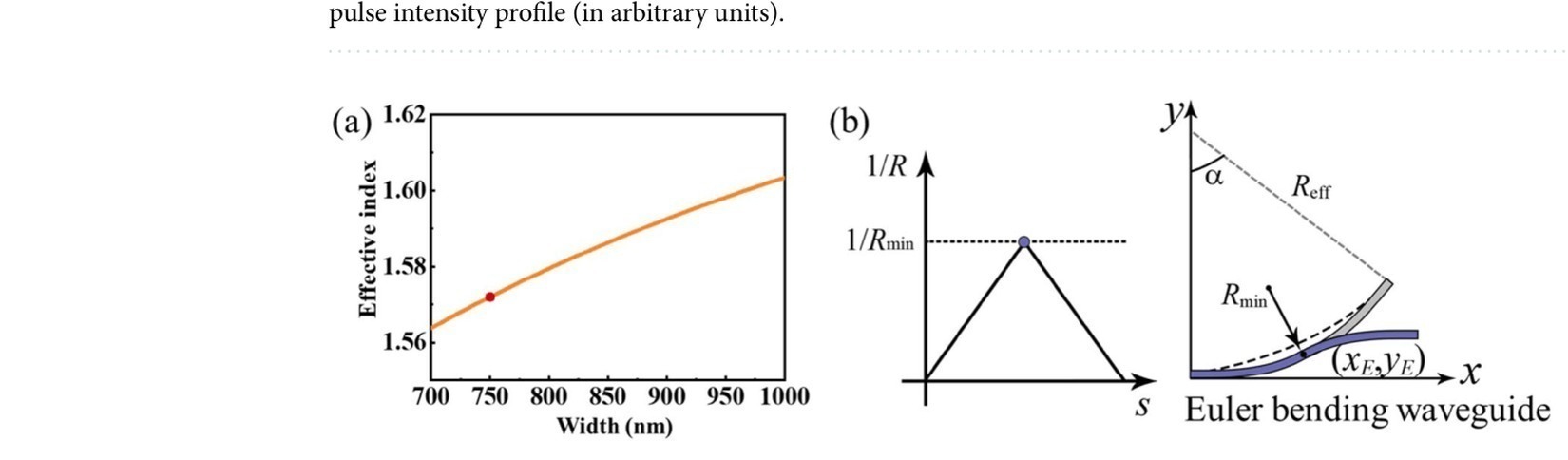

图4 (a)输入波导有效折射率随宽度变化 (b)Euler弯曲波导示意

图4a是输入波导TM模式有效折射率随宽度的曲线,红点是750纳米的相位匹配点;图4b是Euler弯曲的几何原理,曲率随弧长线性增长,弯曲损耗小。

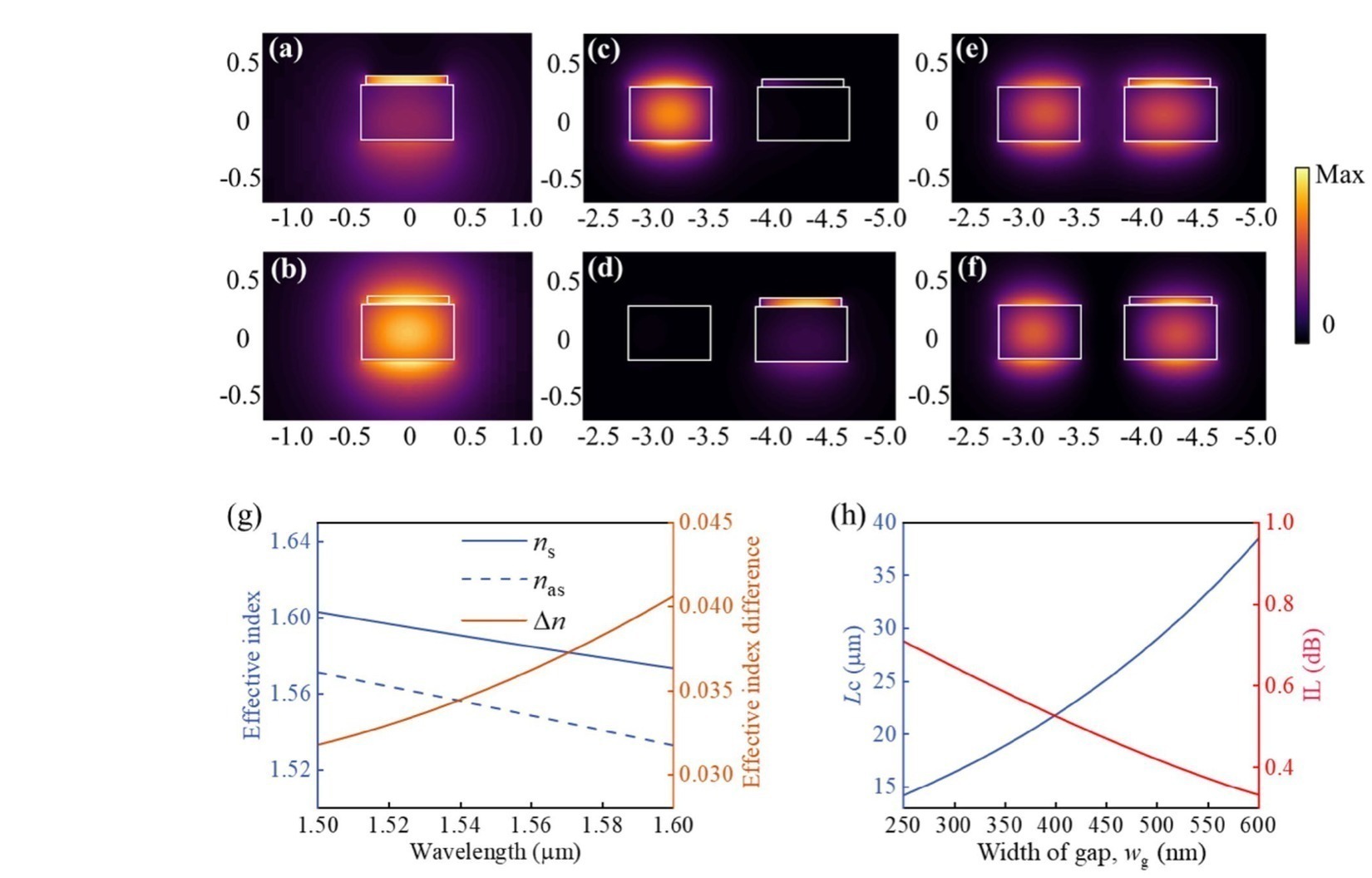

图5 模式与超模分析:泵浦关/开状态模场与耦合长度

图5看模式。泵浦关时TCO折射率低,光被挤在TCO层里,和输入波导折射率差太多,两波导互相不搭理;泵浦开时TCO折射率抬高,光主要待在硅氮化物芯里,两波导的有效折射率对齐,出现偶对称和奇对称两个超模。耦合长度由两者折射率差决定,1.55微米下算得21.5微米;间隙宽度取400纳米,平衡耦合长度和插损。

三、关键结果与发现

传输性能用Lumerical FDTD做三维仿真。泵浦关时,TM光整个待在输入波导里走完,直通口插损只有0.02分贝,串扰负18.93分贝。泵浦开时,信号光先是走输入波导,然后倏逝耦合转移到TCO负载波导,从交叉口出来,插损0.70分贝,串扰负19.54分贝。

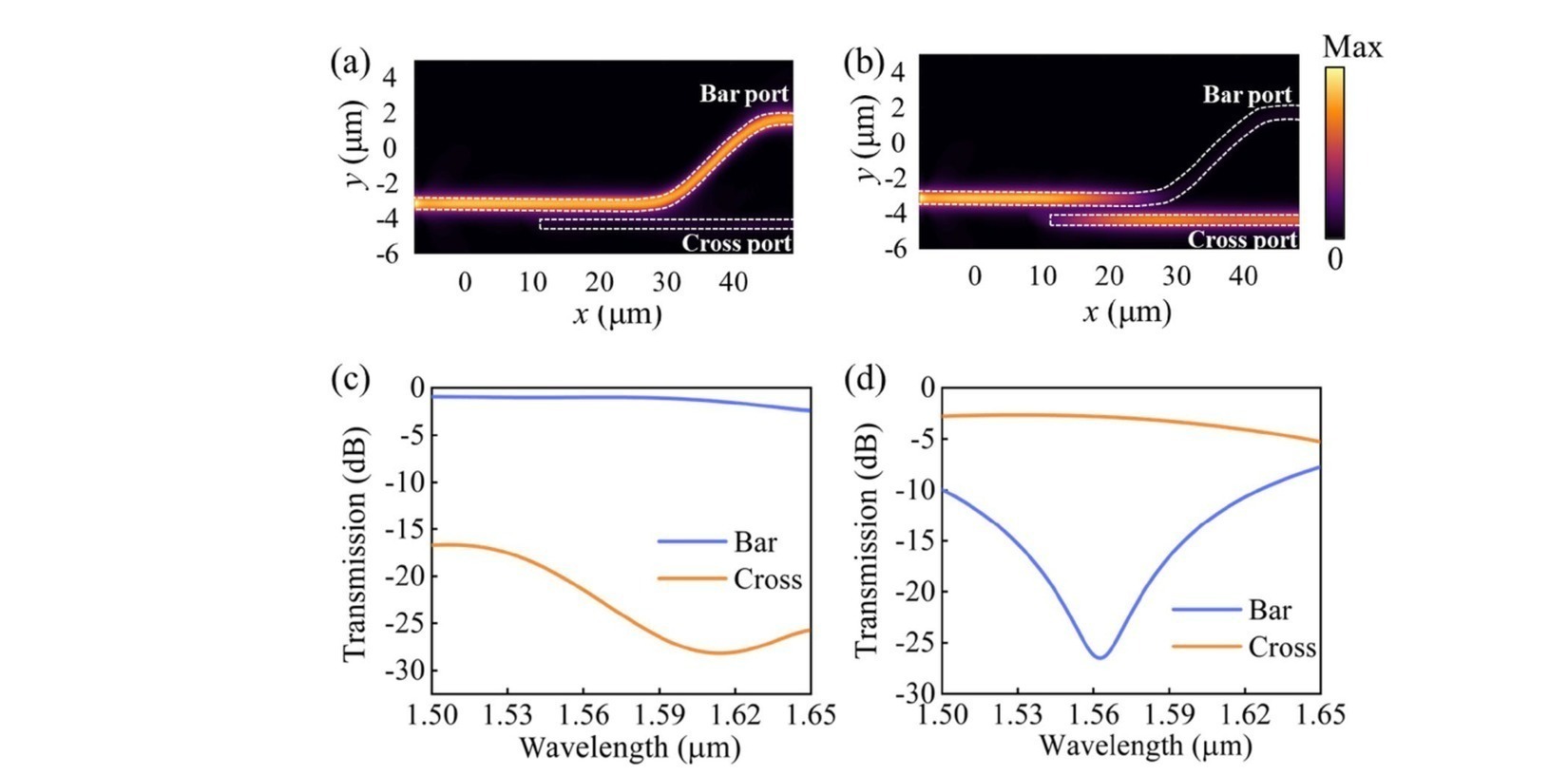

图6 FDTD传播场分布与Bar/Cross端口传输谱(泵浦关与开)

图6上半是泵浦关和开时的归一化场分布,下半是直通口和交叉口的传输谱。可以看出泵浦开时能量从输入波导一步步漏到另一根波导。

再看调控。传输随泵浦能量密度单调变化,能量密度越高,交叉口透射越高。单比特能耗估算14.6皮焦。瞬态上,直通口上升221飞秒、交叉口652飞秒,3分贝带宽覆盖1527到1594纳米。和近年同类开关比,它的调制深度、带宽和速度三项指标都占优。

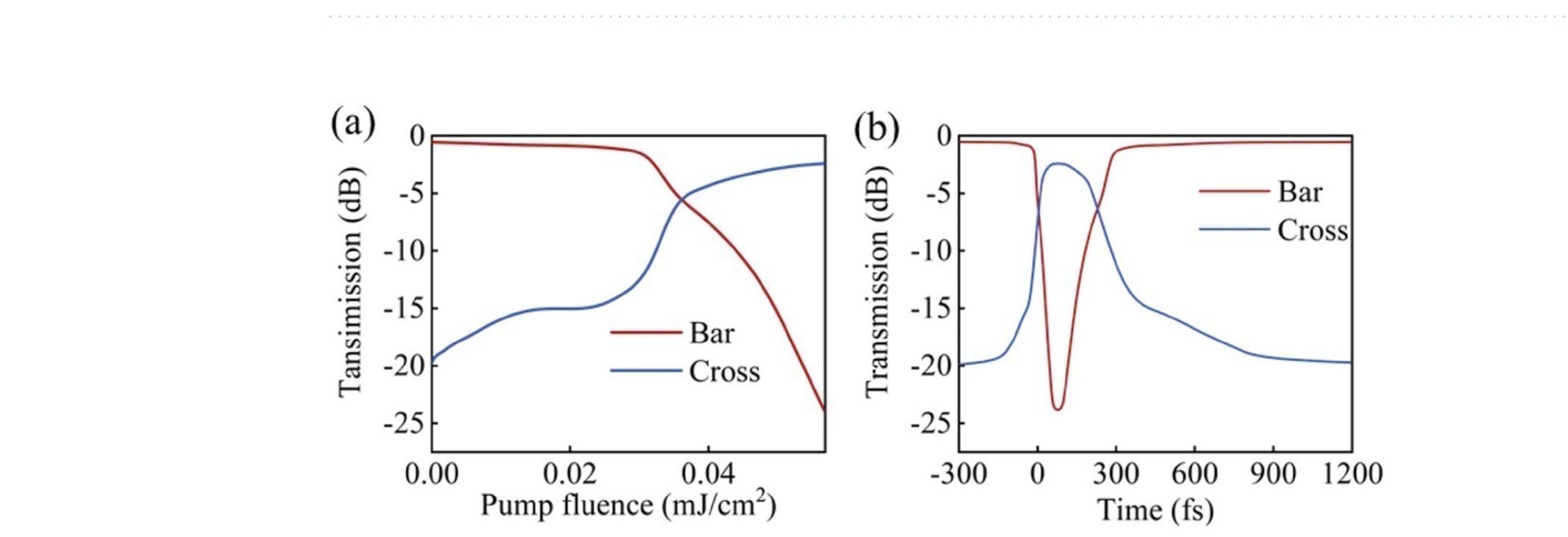

图7 (a)传输随泵浦能量密度变化 (b)开关的飞秒瞬态响应

图7a是两端口透射随泵浦能量密度的曲线,图7b是飞秒级瞬态切换过程。

文章也提了两个实际限制:CdO和硅氮化物界面的晶粒散射会抬高Drude阻尼,增加插损;界面处的声子热阻让电子冷却变慢,靠近界面的响应时间会拉长。但总体上,把ENZ效应搬进集成波导开关这条路算是走通了,为高速全光信号处理芯片提供了新元件。

四、我们提供的服务

我们可提供以下模拟服务:①光子器件结构设计与参数优化;②Lumerical FDTD/MODE仿真建模;③非线性光学与超快响应分析;④光电芯片仿真报告与方案咨询。如有类似模拟需求,欢迎私信聊聊。
