【HFSS】绘制一个闭合的 polyline 二维平面
Author: JiJi \textrm{Author: JiJi} Author: JiJi
Created Time: 2026.03.11 \textrm{Created Time: 2026.03.11} Created Time: 2026.03.11
Modified Time: 2026.03.11 \textrm{Modified Time: 2026.03.11} Modified Time: 2026.03.11
引言
本文我们将介绍如何在 HFSS \textrm{HFSS} HFSS 中绘制闭合的 Polyline \textrm{Polyline} Polyline 围成的二维平面。
正文

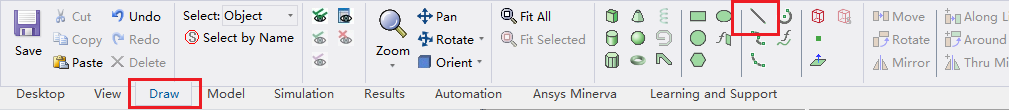

首先从 Draw \textrm{Draw} Draw 标签页下选择 Draw Line \textrm{Draw Line} Draw Line 工具，如下图所示：
接下来，我们只需要在 CAD \textrm{CAD} CAD 区域按照顺序点击对应点即可完成图形的绘制，如下图所示：

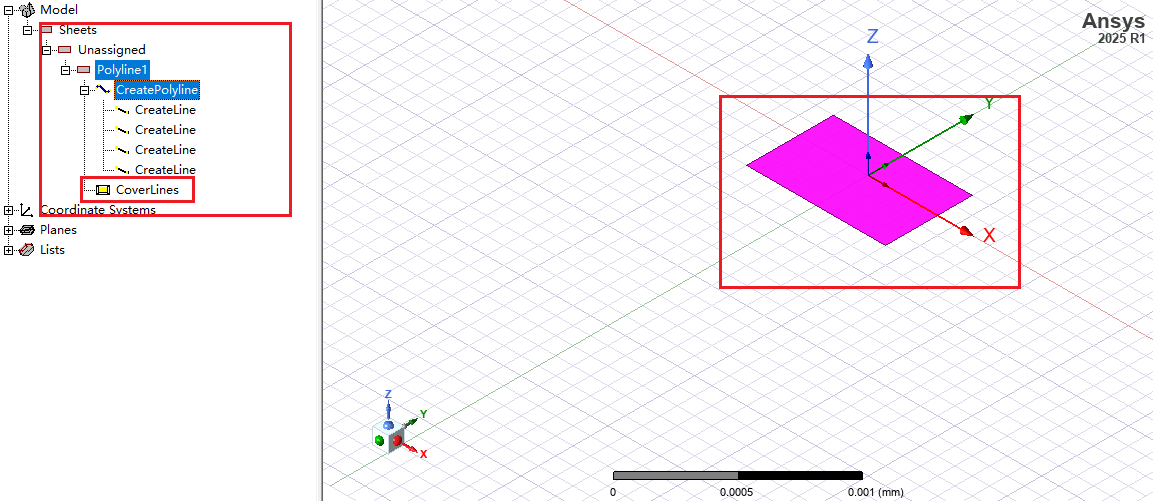

相比于 【HFSS】绘制一个闭合的 polyline 图形 一文中提及的闭合轮廓线图形，这里的 Model \textrm{Model} Model 结构中多了一个 CoverLines \textrm{CoverLines} CoverLines 对象。这个对象正是用来表示二维图形的专属结构，它表示覆盖整个闭合 Polyline \textrm{Polyline} Polyline 区域的图形。
