去年给一家医院做网络改造，机房到分院隔了三公里城区路。方案一：拉六类网线？百米上限，直接出局。方案二：租运营商专线？贵。最后选了光纤直连------三公里的光缆，两端各一台带光口的交换机，配一对单模光模块，光纤熔接、打上 LC 头子，插上就通。
客户看着那根细得像头发丝的线："就这一根玻璃丝，能扛得住整个医院的影像数据？"
我说："这根'玻璃丝'里跑的可是光速。这三公里，在光纤的世界里只算'楼下到门口'。"
这一课，就把光纤这层"看不见的物理介质"讲透：单模多模怎么选、光口怎么认、光衰怎么算、出故障怎么查。
一、光纤为什么能"快而远"：全内反射的魔法
铜缆传电，光纤传光。光纤能把光"锁"在玻璃芯里跑几十公里不衰减，靠的是一个物理原理------全内反射：
- 光纤内芯（纤芯）折射率高，外皮（包层）折射率低；
- 光从纤芯射向包层，当入射角超过临界角，光不会穿出去，而是被全部反射回纤芯；
- 这样一路"弹"着往前走，光就永远困在纤芯里，直到光纤终点。
结构上，光纤是三层"同心圆"：
- 纤芯（Core）：传光的核心，直径 9μm（单模）或 50/62.5μm（多模）；
- 包层（Cladding）：把光反射回来的"镜子"，直径 125μm；
- 涂覆层（Coating）：保护层，防止折断，外面再套加强件+外护套组成光缆。
打个比方：光纤像一条"光的高速隧道"，壁是镜子，光在里面以每秒 20 万公里（光速的 2/3）的速度跑------信号不走电、不发热、不串扰，这是它碾压铜缆的根本原因。

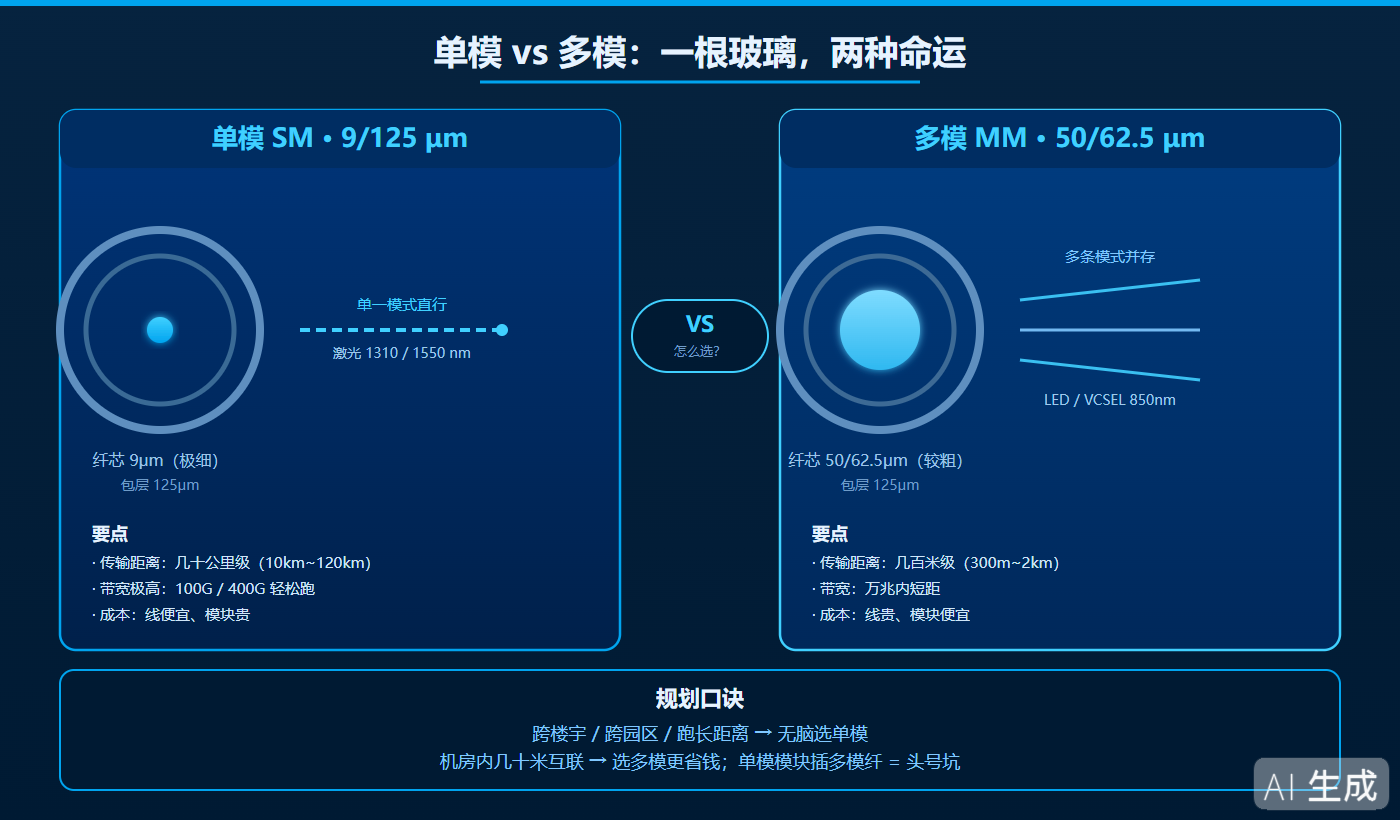

二、单模 vs 多模：一根玻璃，两种性格
光纤按传输模式分两类，选错"性格"是规划里最常见的错误：
| 对比项 | 单模（SM，9/125μm） | 多模（MM，50/125μm 或 62.5/125μm） |
|---|---|---|
| 纤芯直径 | 9μm（细） | 50/62.5μm（粗） |
| 光源 | 激光（1310/1550nm） | LED/VCSEL（850/1300nm） |
| 传输距离 | 十几公里级（10km~120km） | 几百米级（300m~2km） |
| 带宽 | 极高（100G/400G 轻松跑） | 中高（万兆内短距） |
| 成本 | 线便宜、模块贵 | 线贵、模块便宜 |
| 适用 | 跨楼宇、园区、城域骨干 | 机房内、楼内短距高速 |
规划口诀 ：跨楼宇、跨园区、跑长距离，无脑选单模；只在机房里几十米互联，选多模更省钱。单模光模块千万别插多模纤，多模模块也别接单模纤------"模不匹配"是插上不通/丢包的头号元凶。

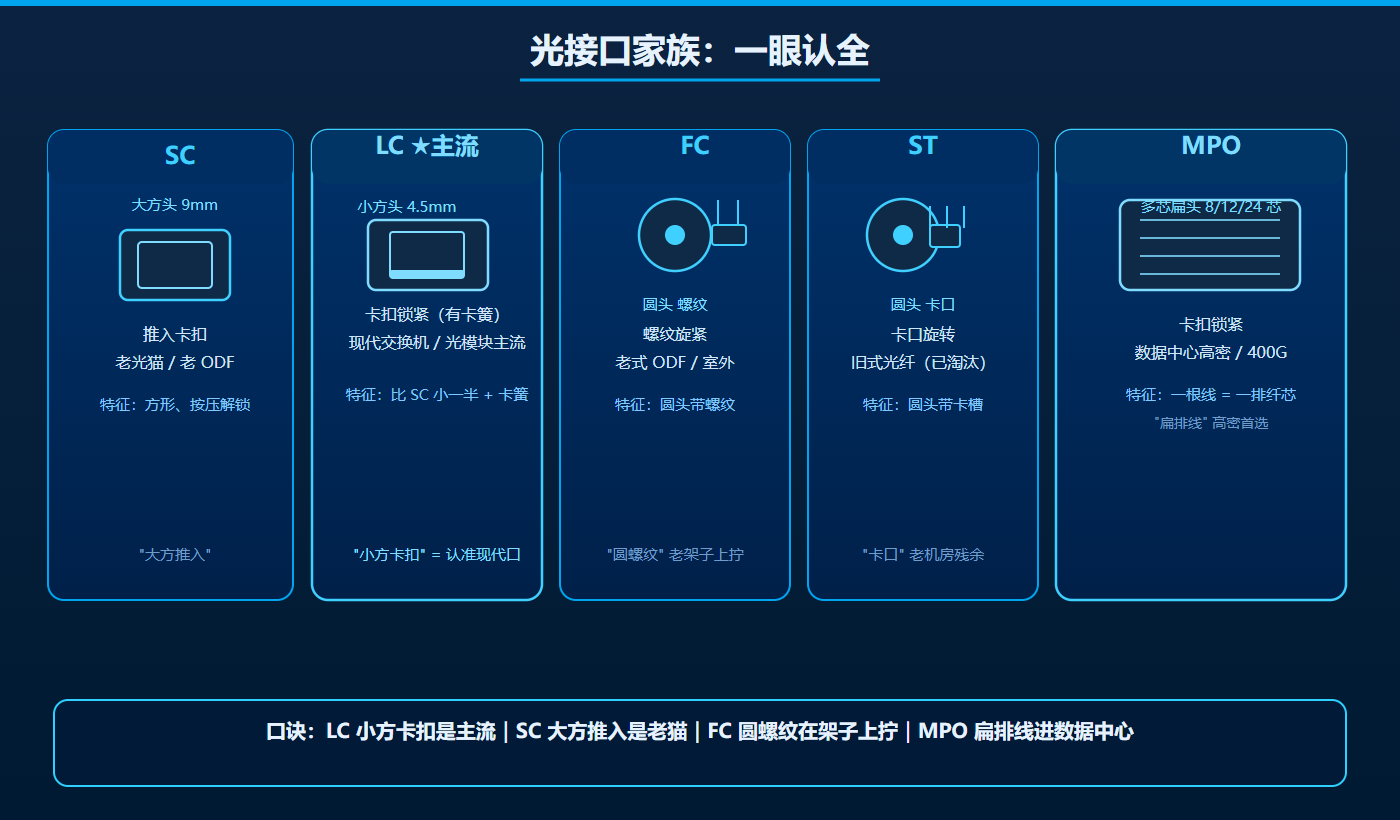

三、光接口家族：一眼认全 SC/LC/FC/ST/MPO
机房里光口五花八门，规划师要一眼认全：
| 接口 | 长相 | 锁紧方式 | 典型场景 |
|---|---|---|---|
| SC | 大方头（9mm） | 推入卡扣 | 老式光猫、配线架 |
| LC | 小方头（4.5mm） | 卡扣 | 现代交换机/光模块主流 |
| FC | 圆头 | 螺纹旋紧 | 老式 ODF 配线架 |
| ST | 圆头带卡口 | 卡口旋转 | 旧式光纤（已淘汰） |
| MPO | 多芯扁头（8/12/24 芯） | 卡扣 | 数据中心高密度、400G |
记忆口诀 ：LC 是"小方卡扣"，认准它就是现代光口；SC 是"大方推入"，老光猫上见；FC 是"圆螺纹"，机房架子上拧；MPO 是"扁排线"，数据中心高密上。
初学者最容易混淆 SC 和 LC：LC 比 SC 小一半，且侧面有卡簧------抓住这两点，基本不踩雷。
四、光模块与光功率：-3dBm 到 -20dBm 的"生命线"
光模块（SFP/SFP+/QSFP）是光口的"心脏"，规格里三组数最关键：
- 发射功率（Tx Power） ：模块发射光强度，如
-3 ~ -8 dBm； - 接收灵敏度（Rx Sensitivity） ：模块能正确解调的最小光功率，如 -22 dBm；
- 接收功率（Rx Power）：对端实际收到的光功率，正常应比灵敏度大 3~5dB（余量）。
光链路达不达标，看的不是"有没有光"，而是"余量够不够"：Rx 离灵敏度只差 1-2dB，就是"时通时断"的隐形炸弹；低于灵敏度，直接持续丢包或 LINK DOWN。
0 dBm = 1mW；-10dBm = 0.1mW；-20dBm = 0.01mW。每 -3dB 功率减半，dBm 是毫瓦的分贝值。
光路排障的"功率四项"：发射光低（模块老化）、接收光低（链路衰减大）、接头脏污（损耗↑）、收光过载（距离太近没加衰减器）------光路问题九成都在这四项里。
在华为设备上，这三项指标一条命令全看出来：
bash
# 华为 VRP：查看光模块收发光功率与温度
display transceiver diagnosis interface GigabitEthernet0/0/1
# Temperature : 38 C # 模块温度（过高先查散热）
# Tx Power : -3.5 dBm # 发光功率（单模典型 -3 ~ -8 dBm）
# Rx Power : -18.2 dBm # 收光功率 ← 与灵敏度 -22dBm 比余量
# 查光模块规格（型号/传输距离/灵敏度门限）
display transceiver interface GigabitEthernet0/0/1
# Transceiver Type : 1000BASE-LX-SM # 单模长距模块
# Transfer Distance: 10km
# Rx Power Range : -3 ~ -22 dBm # 接收灵敏度门限
# 思科等价命令
show interfaces transceiver detail看数口诀：Rx 离门限 <3dB 判"弱"，Tx 偏低是模块老化，两头都低查链路衰减。
五、光缆选型：芯数、模式、距离三要素
规划一条光缆，先回答三个问题：
- 几芯：业务按"一发一收"成对占用（1 路=2 芯），留 30% 余量。小楼宇 4-8 芯，园区主干 12-24 芯起步；
- 什么模：单模 or 多模（见前表）；
- 什么距离：定波长（1310/1550nm）、定模块等级（10km/40km/80km）。
规划第一原则 ：主干一律单模 + LC + 可插拔光模块（SFP） ，多模只做机柜间短互联。光纤一旦敷设好就不好改------按十年后的需求规划芯数和模式，是成本最低的"后悔药"。

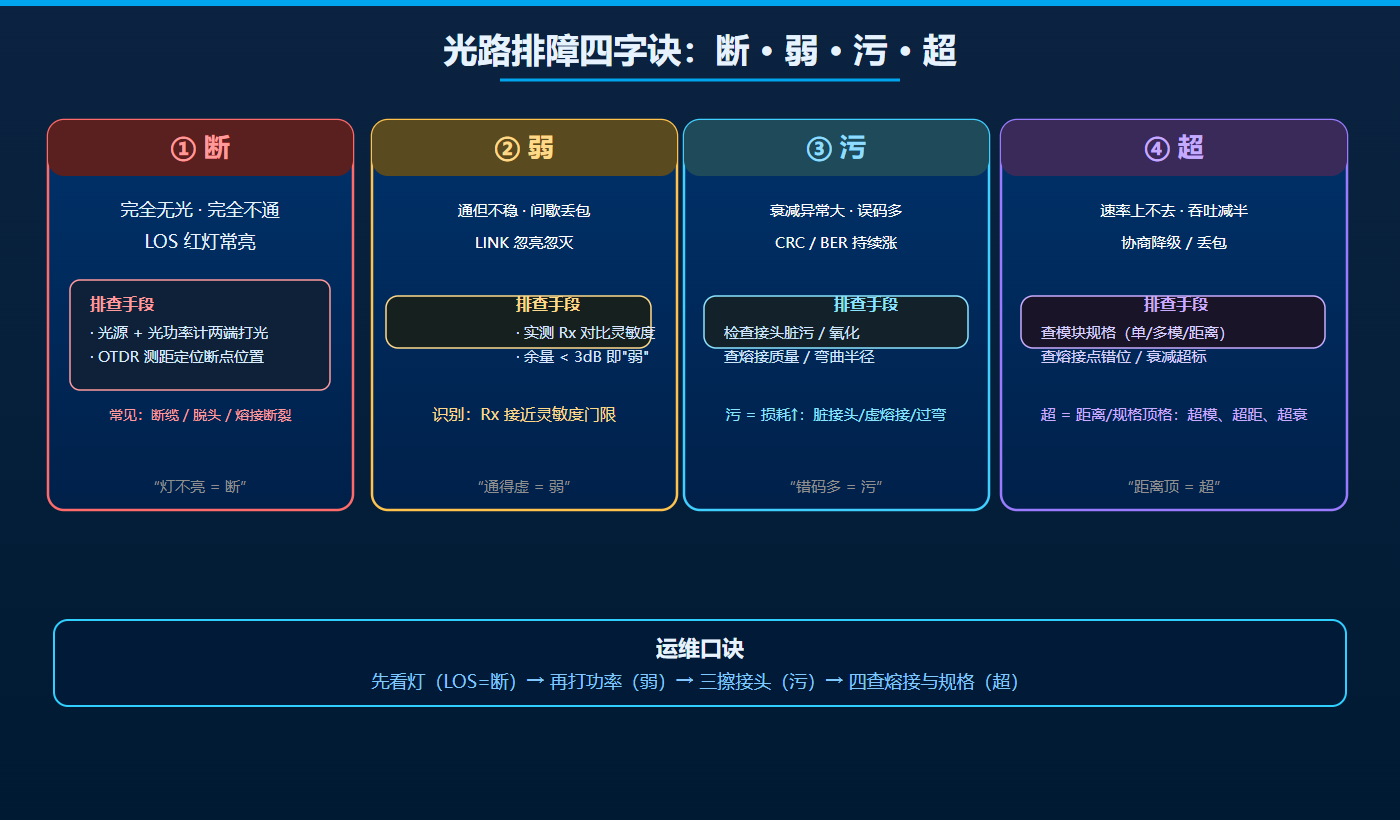

六、装维排障：光路"四字诀"（断·弱·污·超）
物理光路不通，按"断、弱、污、超"四步顺藤摸瓜：
| 步骤 | 现象 | 排查手段 |
|---|---|---|
| 断 | 完全无光、LOS 红灯 | 光功率计/光源打光定位断点，OTDR 测距离 |
| 弱 | 通但不稳、间歇丢包 | 实测 Rx 对比灵敏度，余量<3dB 即弱 |
| 污 | 衰减异常大 | 检查接头脏污/氧化、熔接质量、弯曲半径 |
| 超 | 速率上不去、CRC 涨 | 查模块规格（单模/多模、距离）、熔接错位 |
运维口诀 ：先看灯（LOS=断光），再打功率（弱=衰减），三擦接头（脏=损耗），四查熔接（虚=超衰）。
四字诀对应的命令行与仪表动作：
bash
# 1. 断：接口告警确认（LOS = 无光）
display interface GigabitEthernet0/0/1 | include LOS
# 再用光源+光功率计两端打光：通=设备侧问题；不通=线路断
# 2. 弱：实测收光，对比灵敏度门限
display transceiver diagnosis interface GigabitEthernet0/0/1 | include Rx
# Rx Power = -21 dBm，灵敏度 -22dBm → 余量仅 1dB，判"弱"
# 3. 污：清洁法兰/接头后重测
# 无水酒精+无尘布擦拭，重插后 Rx 回升 >2dB = 接头脏污实锤
# 4. 超：OTDR 定位衰减异常点
# OTDR 曲线看"事件点"：熔接点损耗 >0.1dB、弯曲处出现台阶
# 光功率计+光源整段测试：实测损耗 vs 预算损耗，超出即定位一句话：命令看"数"，仪表看"点"------display 系列管状态，OTDR/光功率计管定位。
七、用 Python 做一次光链路预算（实战验算）
规划一条 20km 单模链路：模块发射 -3dBm、灵敏度 -22dBm，光纤 0.4dB/km、熔接 2 处（每处 0.1dB）、活动接头 4 对（每对 0.5dB），验算能否达标：
python
# 光链路预算验算：20km 单模链路能否达标
tx_power = -3 # 发射功率 dBm
rx_sensitivity = -22 # 接收灵敏度 dBm
fiber_loss = 0.4 # 单模光纤 0.4 dB/km
distance = 20 # 链路长度 km
splice_count = 2 # 熔接点数
splice_loss = 0.1 # 每处熔接损耗 dB
connector_count = 4 # 活动接头数
connector_loss = 0.5 # 每处接头损耗 dB
fiber_total = fiber_loss * distance
splice_total = splice_loss * splice_count
connector_total = connector_loss * connector_count
total_loss = fiber_total + splice_total + connector_total
rx_power = tx_power - total_loss
margin = rx_power - rx_sensitivity
print(f"光纤损耗: {fiber_total:.1f} dB | 熔接: {splice_total:.1f} dB | 接头: {connector_total:.1f} dB")
print(f"总损耗: {total_loss:.1f} dB")
print(f"对端收光: {tx_power} - {total_loss:.1f} = {rx_power:.1f} dBm")
print(f"灵敏度: {rx_sensitivity} dBm | 余量: {margin:.1f} dB")
print("结论:", "达标（余量>3dB）" if margin > 3 else "不达标，需换低损纤/加光中继")规划完成后再用 OTDR 实测验证熔接/接头质量。光链路预算表是光纤方案的第一张图纸------预算不过，后面全是补救。
小结
- 光纤靠全内反射传光，三层结构：纤芯/包层/涂覆层；
- 单模（9μm）跑远、多模（50μm）跑近，选型看距离和带宽；
- 光接口认准 LC（小方卡扣）、SC（大方）、FC（圆螺纹）、MPO（扁多芯）；
- 光链路三指标：发射功率、接收灵敏度、接收余量；
- 光路排障四字诀：断·弱·污·超，先看灯、再打功率、三擦接头、四查熔接；
- 规划原则：主干单模 + LC + 可插拔模块，按十年需求规划。
思考题：一条 10G 光纤专线，运行 2 年后开始间歇性丢包。光功率实测 Rx = -20dBm（灵敏度 -22dBm，余量只剩 2dB）。按什么顺序排查？如果余量只剩 1dB 但功率计稳定，还可能是什么隐性原因？（提示：先查脏接头/熔接老化，再查弯曲与损耗；除功率外，还要怀疑色散与模块老化）
下期预告
光纤把"比特"变成了"光"，但光在物理层还有最后一关：编码与速率 。为什么同一根网线，百兆跑 100M、千兆能跑 1000M？物理层到底怎么把"0101"变成电脉冲/光脉冲，又怎么还原？下一课：组网第十课：编码、速率与排障------从比特到信号的最后一公里。
