气缸动作卡顿故障原因与快速排查方法

你是不是也遇到过气动气缸动作卡顿、漏气的问题?

是不是经常在使用时发现气缸动作不流畅,甚至出现漏气现象?

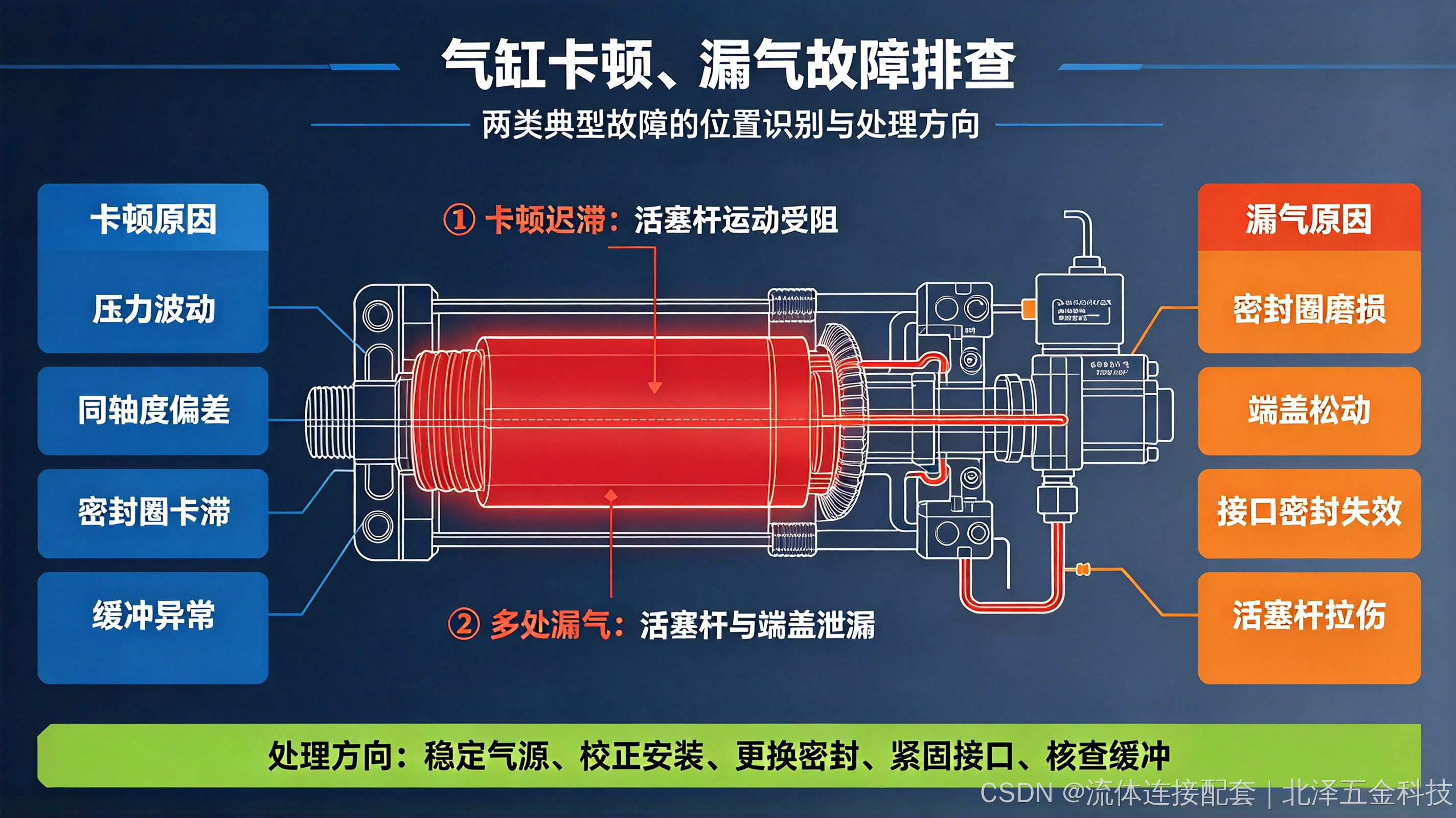

气动气缸出现动作卡顿和漏气是工业现场常见故障,通常由 供气问题、元件磨损、安装不当或环境因素 引起。

我们接下来通过系统化的 原因分析与排查方法,帮助大伙快速定位并解决问题。

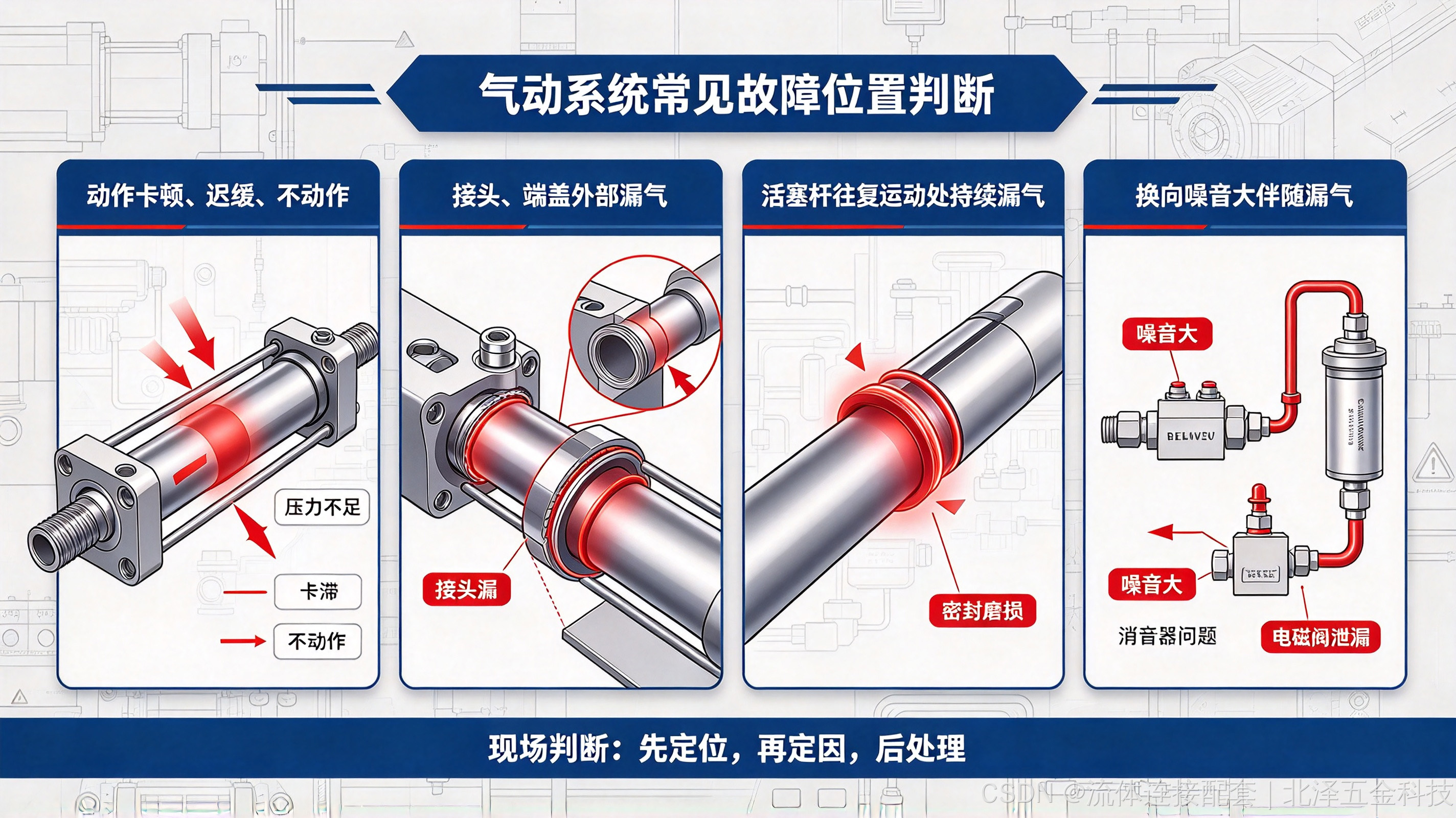

一、故障现象分类

故障表现 可能根源
动作卡顿/迟缓/不动作 供气不足、内部摩擦大、负载过大、润滑不良
外部漏气(接头/端盖) 密封圈老化、螺纹松动、缸体损伤
活塞杆处持续漏气 活塞杆密封(防尘圈/主密封)磨损
换向时"噗"声大+漏气 电磁阀内泄、消音器堵塞或破损

二、系统化排查步骤

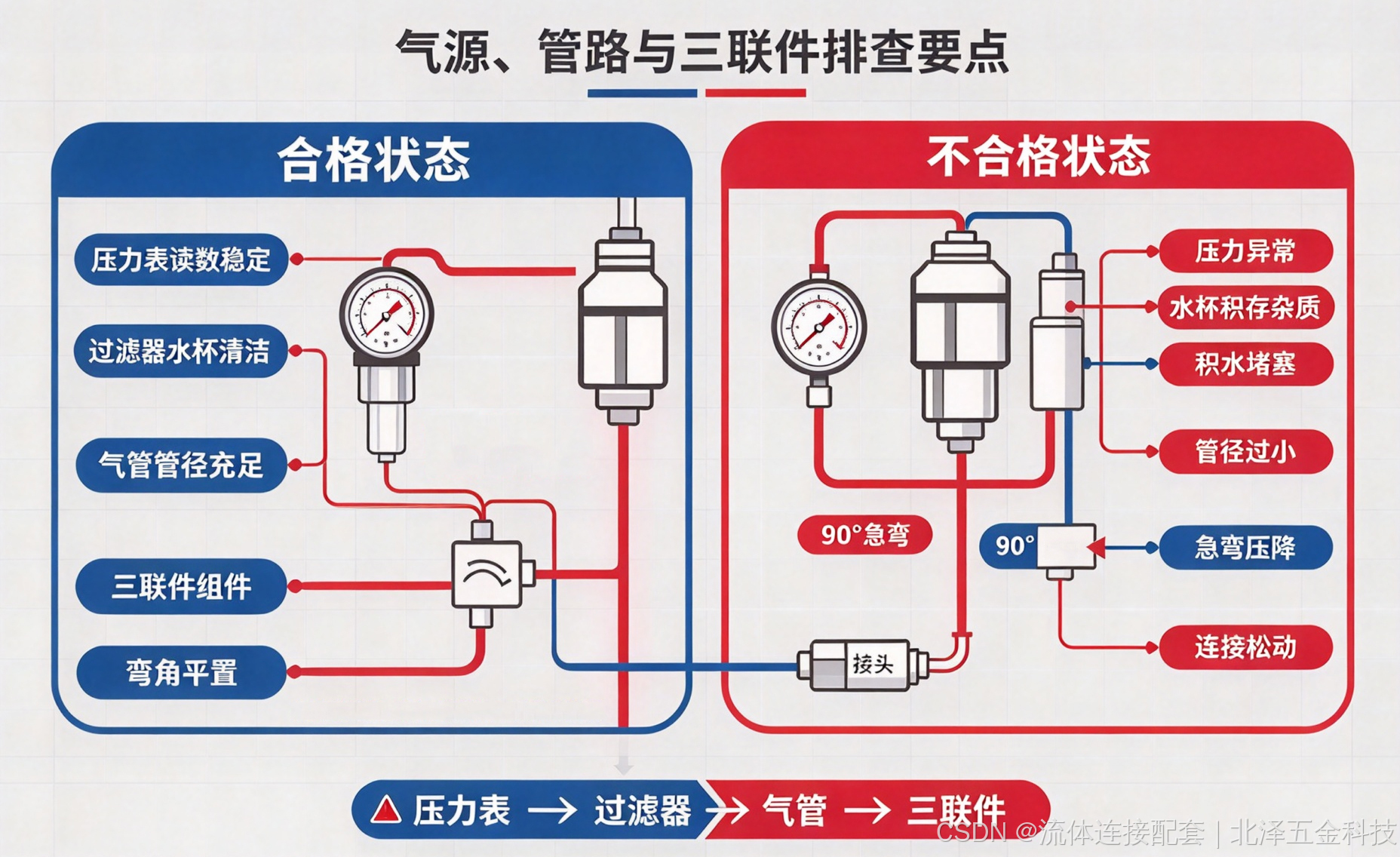

▲ (一)检查气源与管路

检查项 方法 正常标准
供气压力 用压力表测气缸入口压力 ≥设备要求(通常0.4~0.6 MPa)
流量是否足够 观察动作时压力是否骤降 压降 ≤0.1 MPa
空气是否洁净干燥 拆下过滤器杯,看是否有水/油/杂质 杯内干净,自动排水正常
管路过细或过长 查管径(如缸径Φ50应配≥Φ8气管) 避免90°急弯、多级节流

对策:

  • 加大管径、缩短距离
  • 更换精密过滤器(0.01μm)+ 干燥器(露点≤-20℃)
  • 检查三联件(过滤器-减压阀-油雾器)是否堵塞或调压失效

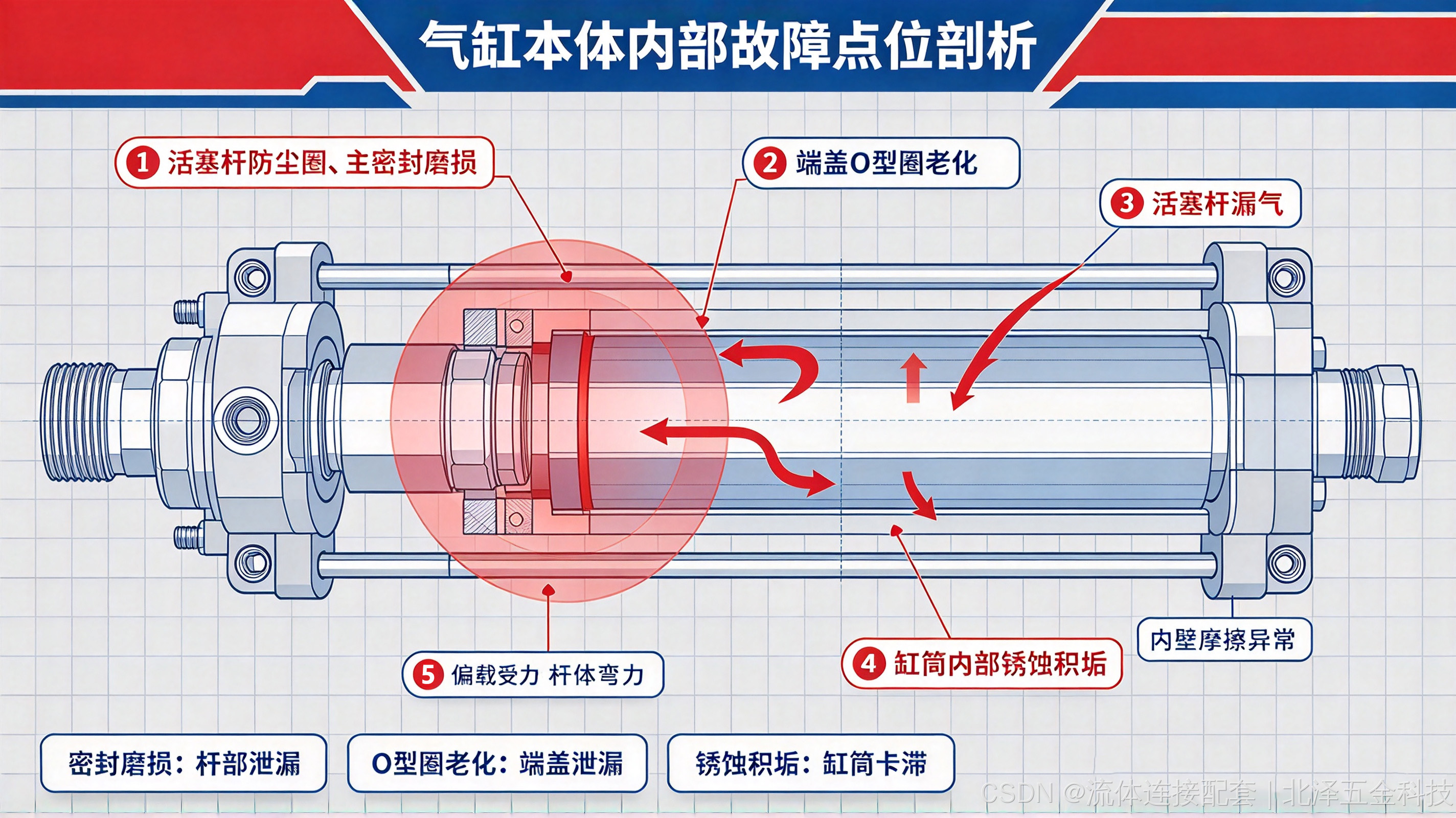

▲ (二)检查气缸本体

故障分类 故障现象 原因分析 解决方法
外部漏气排查 活塞杆端漏气 主密封圈(U 型 / P 型)或防尘圈磨损 更换密封包(注意材质匹配,如 NBR 用于普通工况,FKM 用于高温工况)
前后端盖漏气 端盖 O 型圈老化或螺栓松动 紧固螺栓(对角均匀拧紧),更换 O 型圈
缸筒裂缝 / 砂眼(罕见但致命) 缸筒存在裂缝或砂眼 喷肥皂水检漏,确认后更换气缸
动作卡顿排查 活塞杆动作卡顿 活塞杆弯曲或偏载 目视检查是否歪斜,用手推拉是否顺畅;重新校准安装,加导向轴承承受侧向力
内部锈蚀 / 积垢(潮湿环境) 拆解可见红褐色锈迹或油泥;清洗缸筒,更换密封,改善气源干燥度
润滑不足(活塞运动干涩,有金属摩擦声) 若为给油型:检查油雾器是否工作(滴油量 1~2 滴 / 分钟)若为无给油型:禁止加油,只能更换预润滑密封件

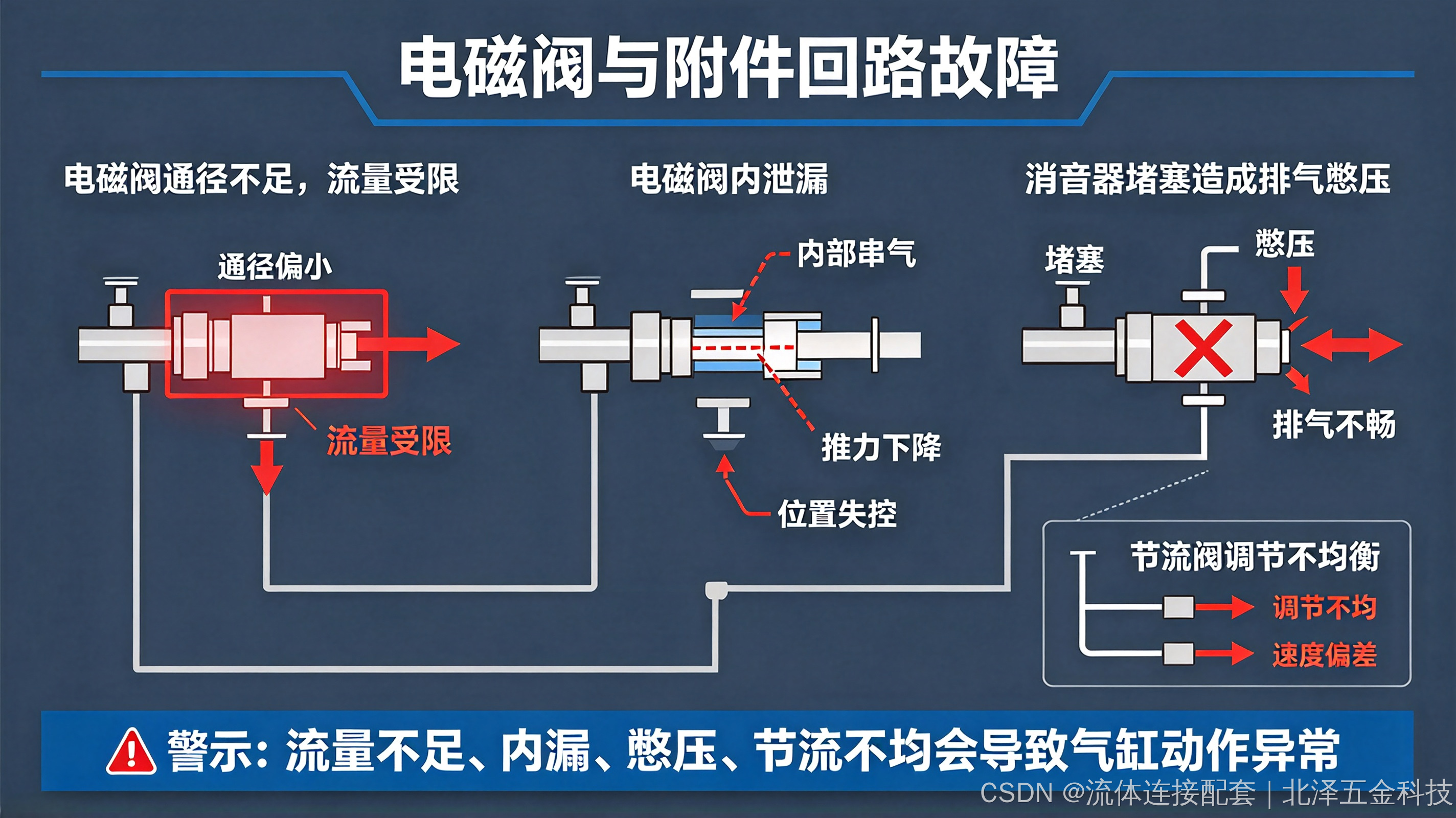

▲ (三)检查控制阀与回路

问题 表现 排查方法
电磁阀通径太小(Cv值低) 动作慢、压力损失大 对比阀的Cv值与气缸所需流量(见前文Cv说明)
阀内泄漏 断电后气缸缓慢移动 拆下阀出口管,听是否有持续气流
消音器堵塞 排气不畅,动作"憋住" 拆下消音器吹气,或临时短接测试
节流阀调节不当 单向慢、双向不均 重新对称调节两端节流阀

对策:

  • 更换高Cv值电磁阀(如SMC VQ系列、Festo MHJ系列)
  • 定期更换消音器(尤其粉尘环境)
  • 使用双电控阀避免断电漂移

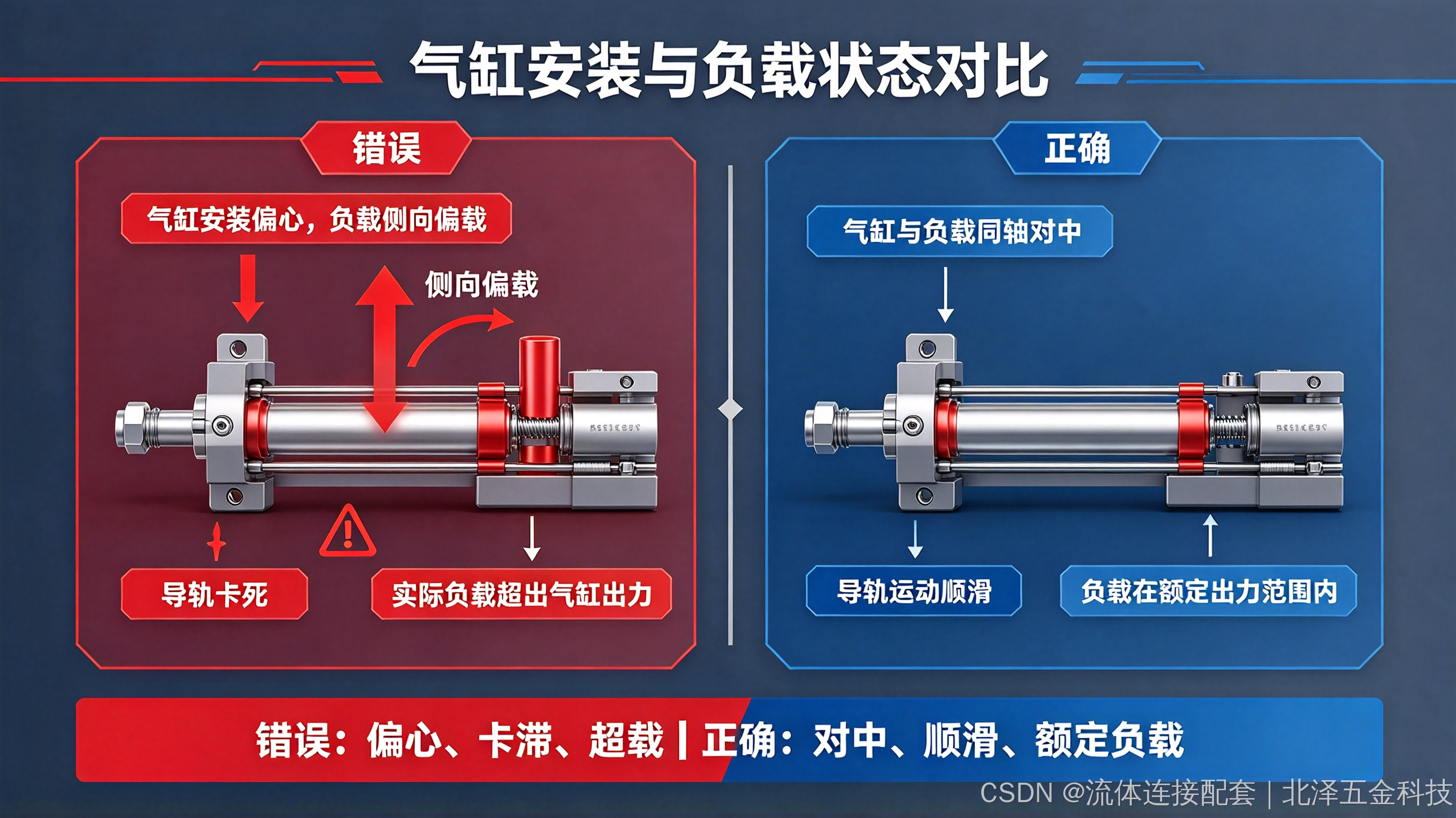

▲ (四)检查安装与负载

◆ 1.安装偏心:

气缸轴线与负载运动方向不平行 → 产生侧向力 → 密封异常磨损→ 用水平仪/激光对中仪校正

◆ 2.负载超限:

实际负载 > 气缸理论出力(F = P × A)→ 计算:Φ32缸在 0.5MPa 下理论推力 ≈ 400N(约40kgf)

◆ 3.导轨卡死:

外部滑台/导轨缺油或变形 → 误判为气缸问题→ 手动推动负载,隔离判断

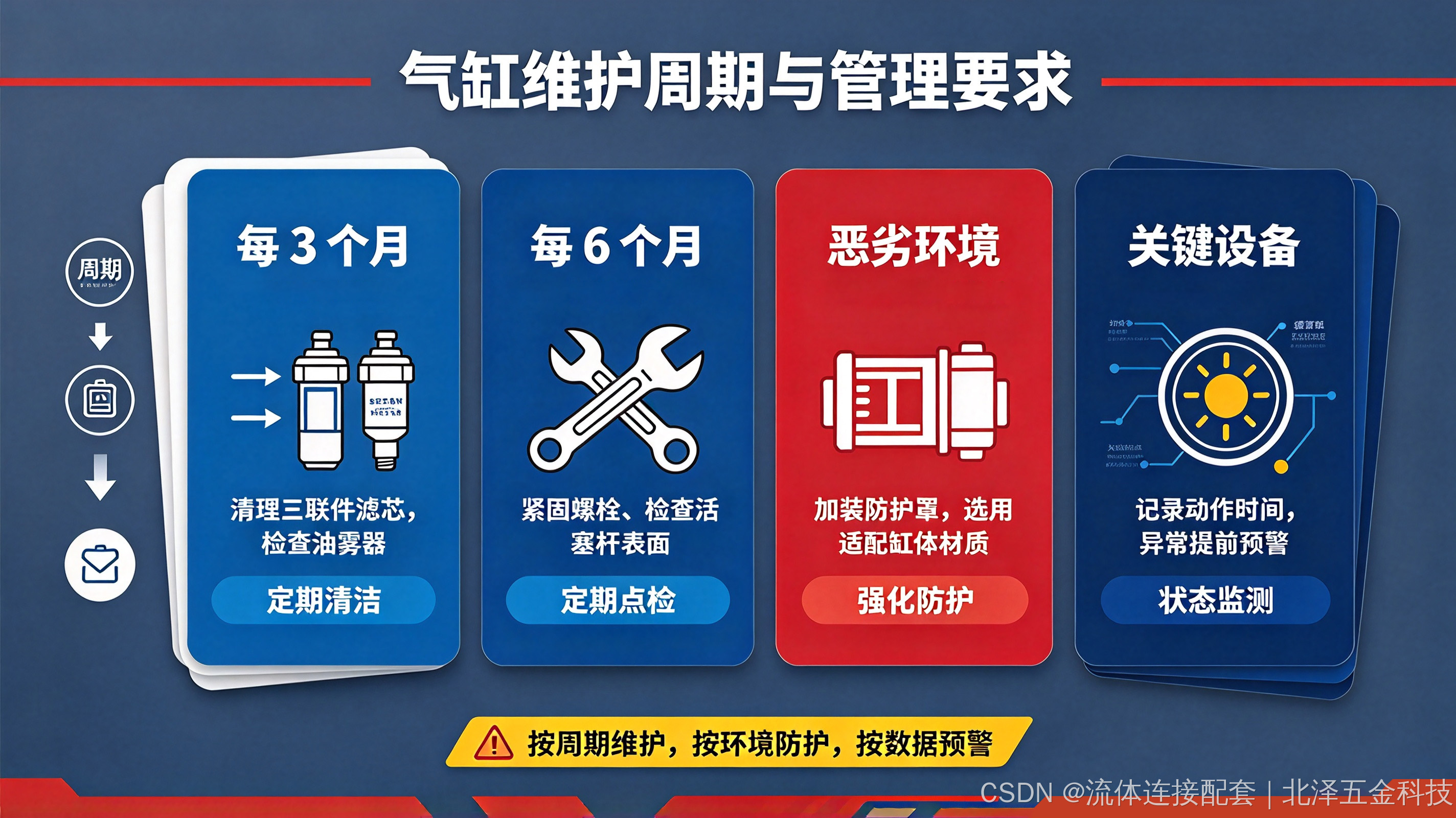

三、预防性维护建议

  1. 每3个月:检查三联件水杯、清理滤芯、确认油雾器滴油

  2. 每6个月:紧固气缸安装螺栓,检查活塞杆有无划伤

  3. 高粉尘/潮湿环境:加装防护罩,选用不锈钢缸体

  4. 关键设备:记录动作时间,趋势异常即预警(如从0.5s变1.2s)

运维小贴士

气动气缸动作卡顿和漏气,是许多工业设备在使用过程中常见的问题。

通过排查气源、内部零件、安装和气路连接等关键点,可以有效解决这些问题。

日常维护和定期检查,是确保气动气缸高效运行的关键。
