Blender 建模 + Three.js 展示：和 AI 一起做一个光储充超充站数字孪生大屏

前言

做大屏的同学应该都接过这种需求：「做一个动态的、炫一点的可视化大屏，下周客户来看。」

以前这种活儿，找设计、找素材、调特效，没个三五天下不来，最后还经常被评价「感觉不够高级」。这次我换了个做法：从出设计稿、到建 3D 模型、再到做成能跑的大屏，全程和 AI（Claude Code）一起做，一天时间把一个「光储充一体化超充站」的数字孪生大屏跑了起来。

和之前那个纯代码建模的校园大屏不同，这次刻意走了另一条路：模型在 Blender 里建，Three.js 只负责展示和驱动。原因很简单------充电站里车、桩、光伏板、储能柜这些东西，用 Three.js 的几何体拼出来很难有「真实感」。

这篇文章会聊聊：

• 设计稿怎么定：两版几何体草图被否掉之后，改用 AI 生图出概念稿
• 怎么让 AI 通过 MCP 直接操控 Blender，用 Python 脚本「写」出整座场站
• 从 Sketchfab 下载的车辆 / 充电桩模型，怎么批量减面、换材质、统一朝向
• Three.js 里正交相机适配设计稿、光照烘焙、辉光调校、光伏反光着色器
• 没有后端，运行数据怎么仿真得「像真的」
• 一路踩过的坑

技术栈：Vue 3 + Vite + Three.js r186 + Blender 5.2（Python 脚本建模）。

---

一、效果与功能

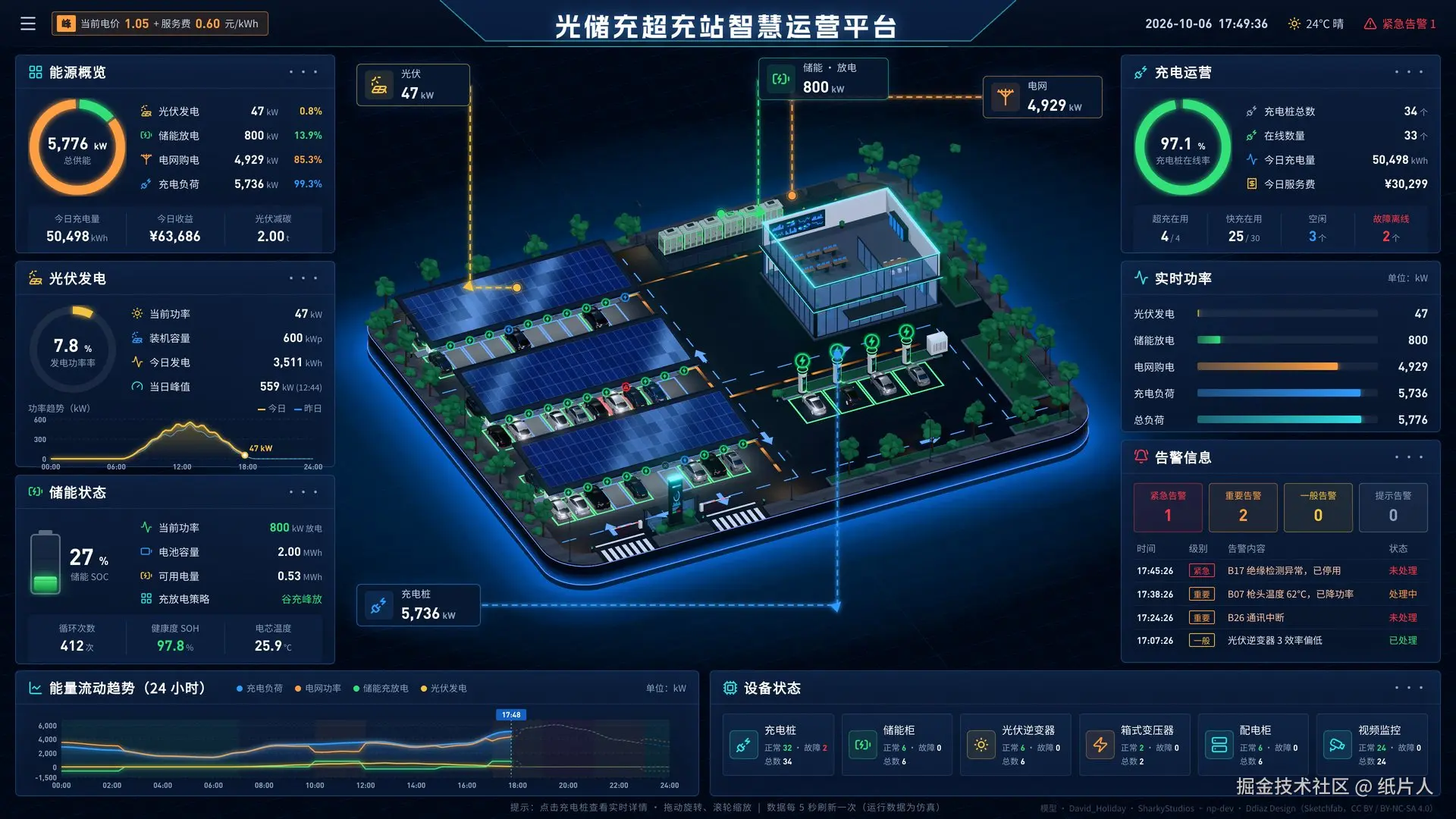

页面是 1920×1080 的大屏，中间是悬浮在暗场里的三维场站沙盘，左右两侧和底部是数据面板：

场站是一个大型「光储充」一体化超充站：

区域	内容
快充区	3 排光伏车棚，30 根双枪直流快充桩（B01--B30），60 个车位
超充区	4 根液冷超充终端（A01--A04），桩顶带状态光环
能源区	6 台储能柜（合计 2 MWh）、2 台箱式变压器、配电柜，钢丝网围栏
服务楼	两层剖切：一层司机之家，二层监控中心（大屏墙、值班台）
出入口	道闸、价格立柱、斑马线

功能上主要是这几块：

功能	说明
状态联动	车位描边、桩灯按「充电中 / 空闲 / 故障 / 离线」变色，桩顶悬浮状态图标
车辆进出	仿真驱动车辆滑入车位、插枪充电、充满驶离，道闸同步抬杆
故障告警	故障车位红色波纹扩散，右侧告警列表同步

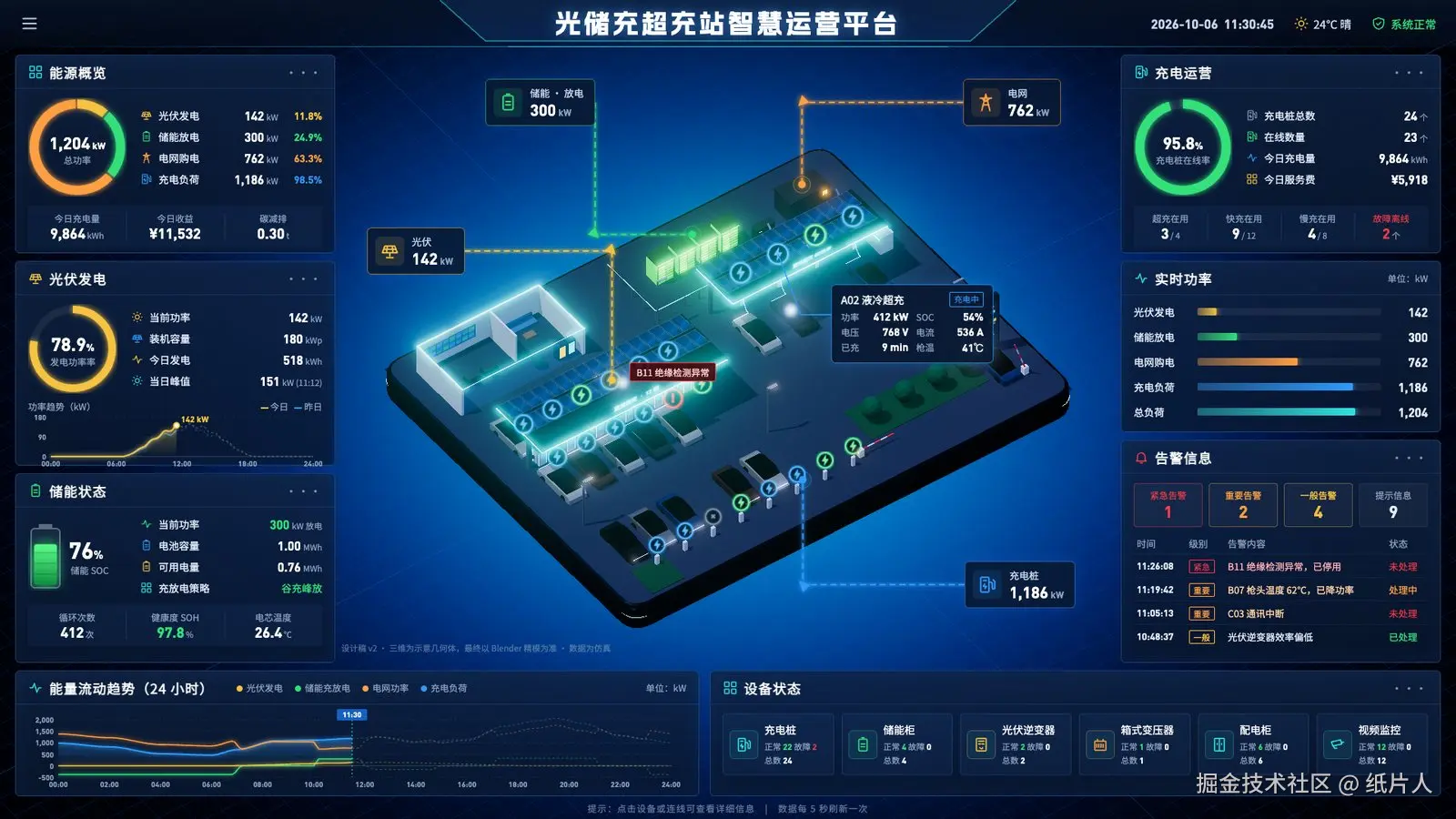

点击详情	点任意桩或车位，弹出各枪 SOC、功率、电量、时长，每秒刷新
能量节点	四角「光伏 / 储能 / 电网 / 充电桩」节点用连线指向场站里对应设备，随镜头实时跟随
分时电价	按真实时钟切换谷 / 平 / 峰 / 尖时段，储能「谷充峰放」
无人值守	空闲时镜头缓慢左右摆动，人工拖拽后 15 秒自动恢复

---

二、设计稿：几何体草图做不出「高级感」

一开始我让 AI 用 Three.js 几何体快速拼了两版设计稿（场站 + HTML 面板合成），结果都被我否了------布局没问题，但就是「丑」，一眼就是程序员画的方块：

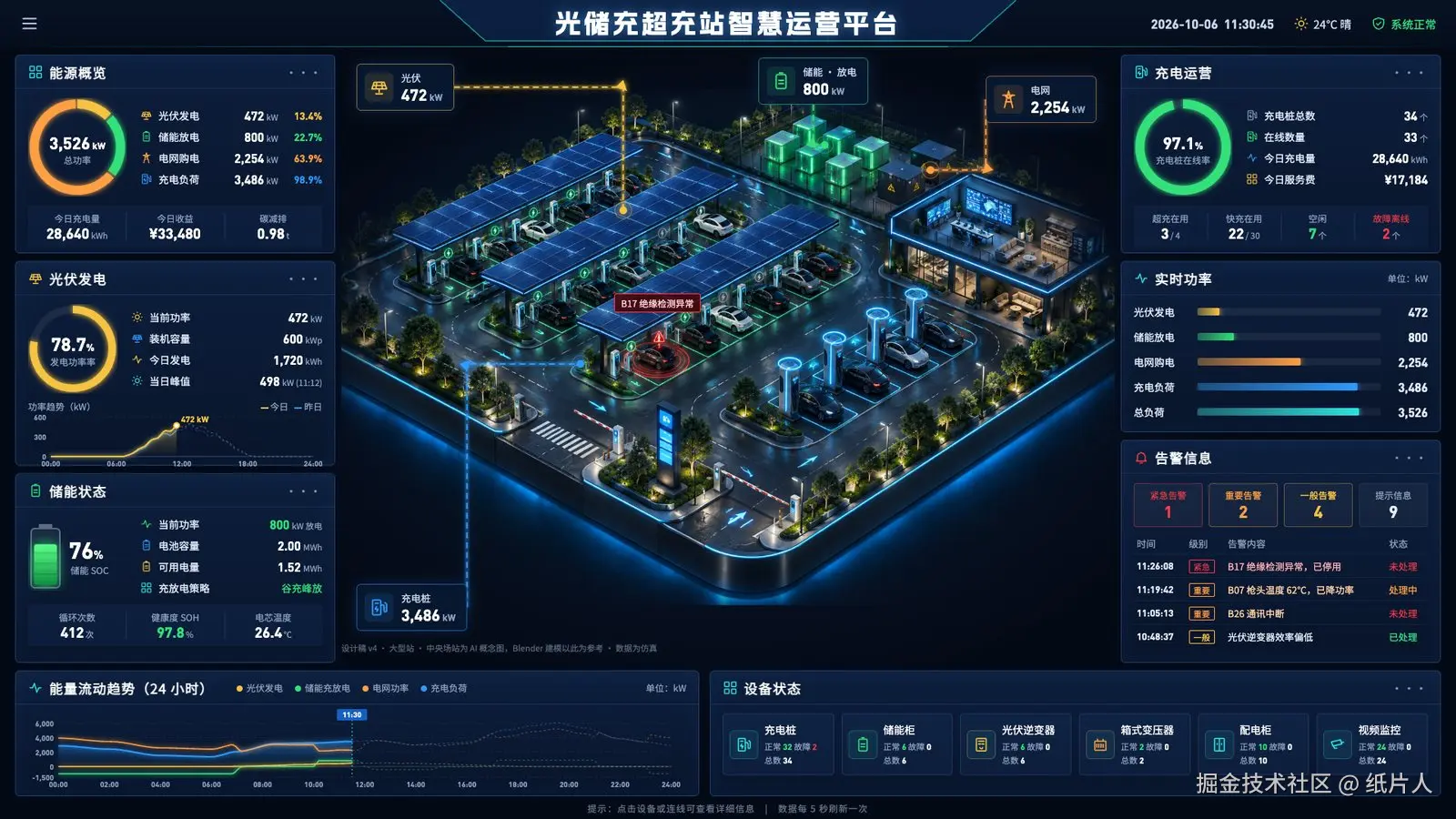

后来我找了一张光储充 EMS 大屏的参考图，让 AI 先拆解参考图的风格（悬浮沙盘、正交等轴俯视、暗场蓝调、四角能量节点、青绿红三色发光），整理成生图提示词，再用 AI 生图出中央场站的概念图，最后把面板合成上去：

这一步的经验是：视觉设计稿交给生图模型，别用代码几何体凑。生图模型对材质、光影、氛围的把握远比几何体草图强，而且出图快，改风格只要改提示词。设计稿定下来之后，后面的建模、调光都是「照着设计稿还原」，目标非常明确。

---

三、整体架构：Blender 出模型，Three.js 只做展示

整条管线是这样的：

AI 概念图（设计稿）
      │ 照着还原
      ▼
Blender Python 脚本 ──(MCP 执行)──► station.blend
      │ export.py                       │ bake.py（Cycles 烘焙地面光照）
      ▼                                 ▼
station.glb + cars.glb            ground_bake.webp
      │
      ▼
Three.js 场景（按对象名驱动） ◄── 仿真器（车辆、功率、告警）
      │
      ▼
Vue 3 数据面板（SVG 图表）

目录结构：

scripts/blender/charging/      Blender 建模脚本（约 2400 行 Python）
├── build.py                   入口：清场 → 建模 → 预览渲染 → 保存 .blend
├── lib.py                     几何工具：box / 圆柱 / 管线 / 棱柱 / UV
├── palette.py                 材质与程序化贴图（numpy 画沥青、光伏、屏幕...）
├── assets.py                  预制件：充电桩、雨棚、储能柜、箱变、树、道闸...
├── building.py                两层剖切服务楼
├── layout.py                  场站总平面：按坐标摆放所有东西、统一命名
├── vendor.py                  外部模型（Sketchfab）标准化
├── bake.py                    Cycles 烘焙地面光照贴图
└── export.py                  导出 GLB

src/views/charging/            页面（约 4200 行）
├── index.vue                  页面外壳：布局、取数、事件转接
├── scene/ChargingScene.js     三维场景（不依赖 Vue）
├── scene/pvSheen.js           光伏反光着色
├── scene/theme.js             配色、相机、辉光参数
├── sim/simulator.js           运行仿真
├── data/station.js            场站静态数据（桩号、电价、设备）
└── components/*.vue           各个面板

两边靠对象名 约定连接：Blender 里叫 pile_B01（下挂 _body / _screen / _status）、bay_B01_N、gate_in_arm、ess_01，Three.js 就按这些名字找到对象去改颜色、做动画。改名必须两边一起改，这条写进了项目的 CLAUDE.md 里，防止 AI 后续「顺手」改坏。

---

四、Blender 建模：用 Python 脚本「写」出一座场站

为什么是脚本，而不是手动建模

Blender 官方有一个 MCP 插件（Blender Lab MCP），装上之后 AI 可以直接往 Blender 里发 Python 代码执行。但我没有让 AI「在 Blender 里点点点」，而是把整个建模过程写成仓库里的 Python 脚本，AI 只负责执行：

import sys; sys.path.insert(0, "<repo>/scripts/blender")
import charging.build as b
b.run()            # 清空场景 → 重建全部模型 → 保存 models/charging/station.blend

import charging.export as e
e.export()         # 导出 public/charging/station.glb + cars.glb

好处非常明显：

• 可重复 ：.blend 和 GLB 都是「构建产物」，随时一键重建，不怕手滑改坏
• 可评审：模型改动就是代码 diff，和前端代码一起进 git
• 好迭代：「雨棚加宽到 11.2 米」就是改一个常量，重跑 5 秒出结果

场站总平面全部是坐标常量：

SITE = (-48.0, 30.0, -28.0, 36.0)      # 场地范围（x0, x1, y0, y1），78 × 64 m
BASE_H = 3.2                            # 沙盘厚度
FAST_ROWS = [24.0, 6.0, -12.0]          # 三排快充桩岛的 y 坐标
FAST_X0, FAST_N, BAY_W, BAY_D, ISLAND = -44.0, 10, 2.8, 5.5, 1.2
# 雨棚宽度：罩住桩岛和两侧车位的大部分，排间留约 7 m 行车道
CANOPY_W = 11.2

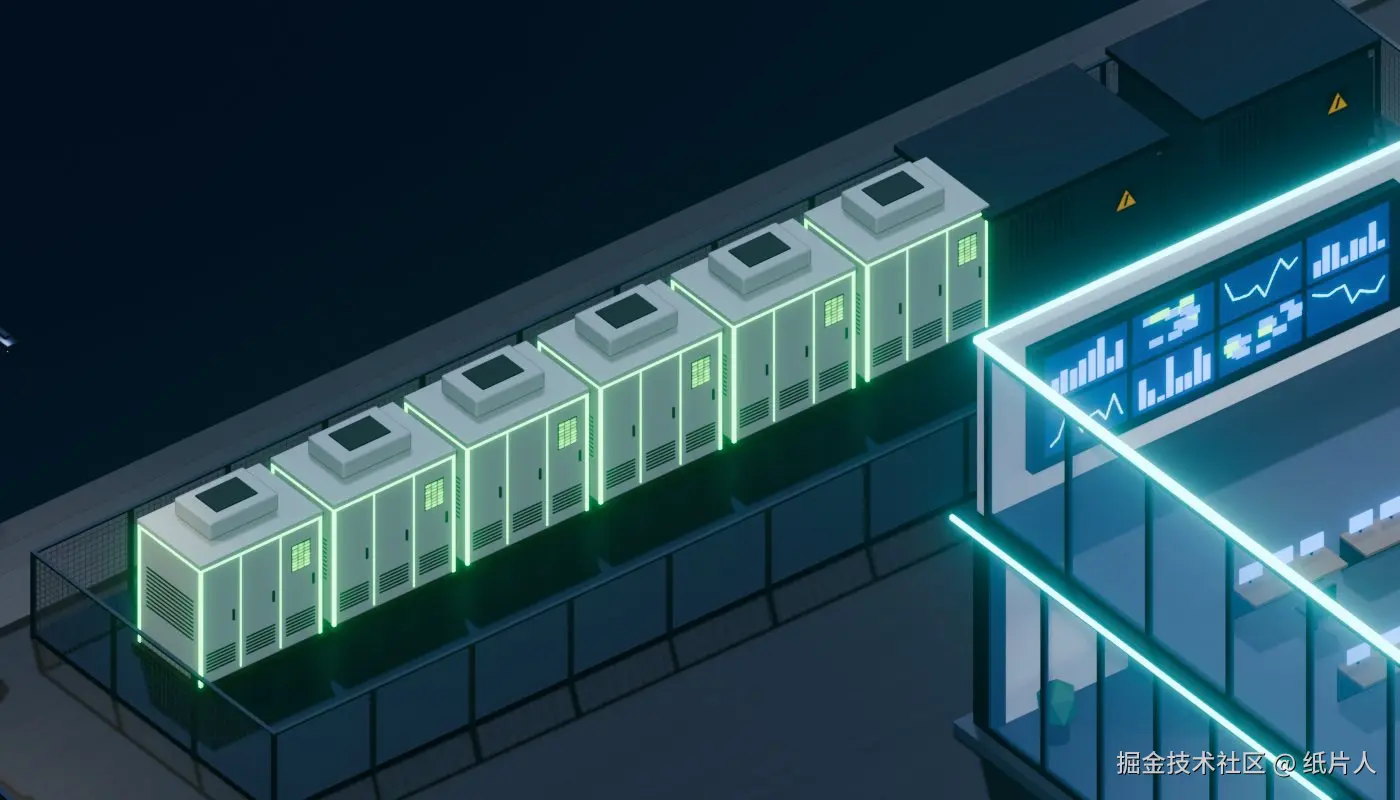

预制件用 bmesh 拼。比如储能柜：柜体、门板、门缝、百叶、角柱灯带，一个函数搞定，材质按槽位分：

def ess_cabinet(M):
    """
    液冷储能柜（250 kWh）：2.6 × 1.7 × 2.7，正面朝 -y。
    浅灰绿色哑光柜体（不发光），前后各 3 扇门板（门缝 + 下部百叶 + 把手），侧面散热百叶；
    发光只在细节上：四角竖向灯带、顶沿一圈灯带、门缝透光，外加正面一块小状态屏
    材质槽：0 状态屏 / 1 柜体 / 2 框架与深色细节 / 3 绿色灯带
    """
    W, D, H, z0 = 2.6, 1.7, 2.5, 0.18
    bm = bmesh.new()
    lib.add_box(bm, (W, D, H), (0, 0, z0 + H / 2), bevel=0.03, mat=1)  # 柜体
    # ......门缝灯、百叶、把手、角柱灯带
    return lib.make_mesh("ess_cabinet", bm, [M["ess_face"], M["ess_body"], M["ess_frame"], M["ess_led"]])

贴图也是程序化画的：沥青路面、地砖、光伏电池片、桩屏 UI、监控大屏，都是 numpy 直接画像素再存 PNG，导出 GLB 时转 WebP 打包进去。

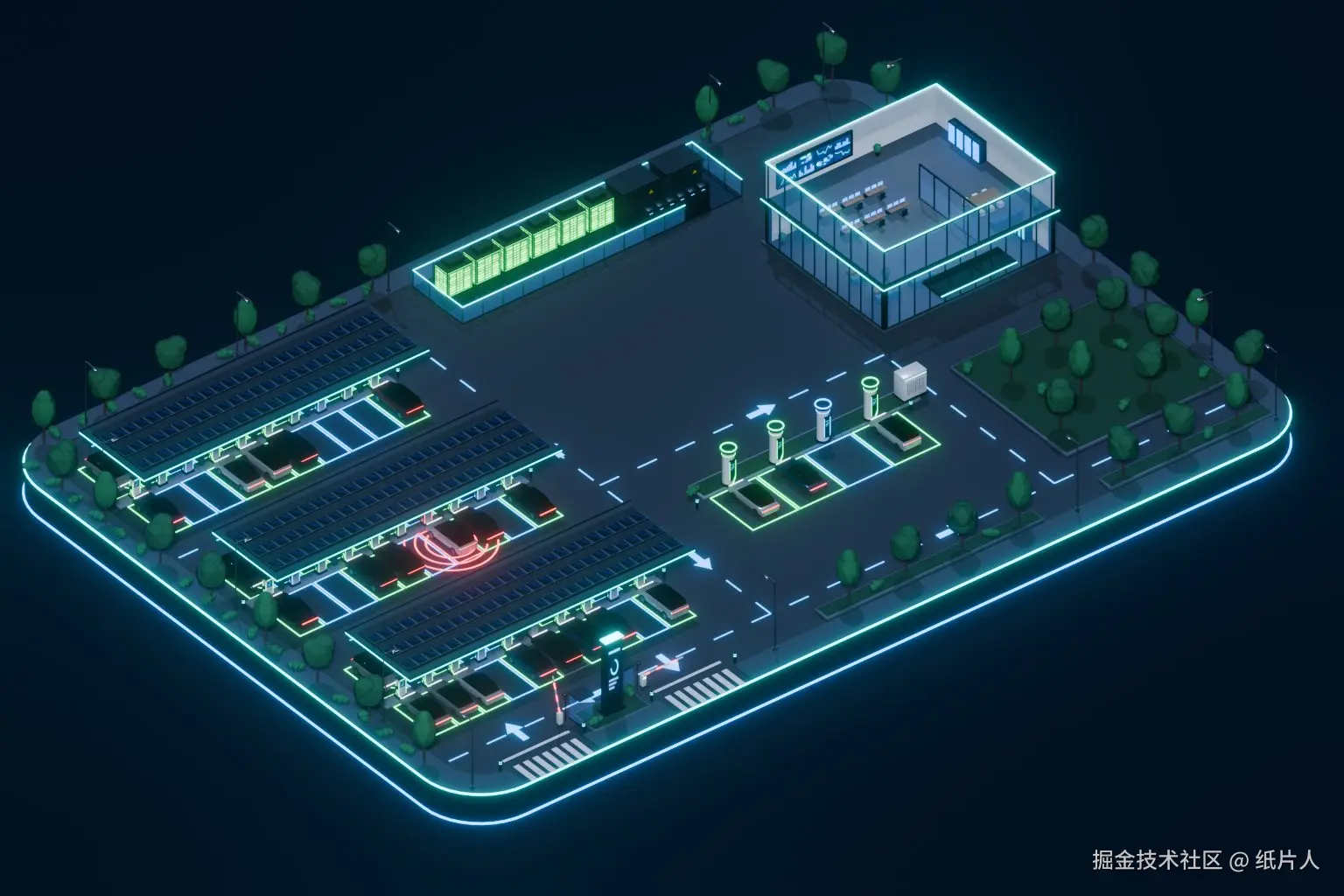

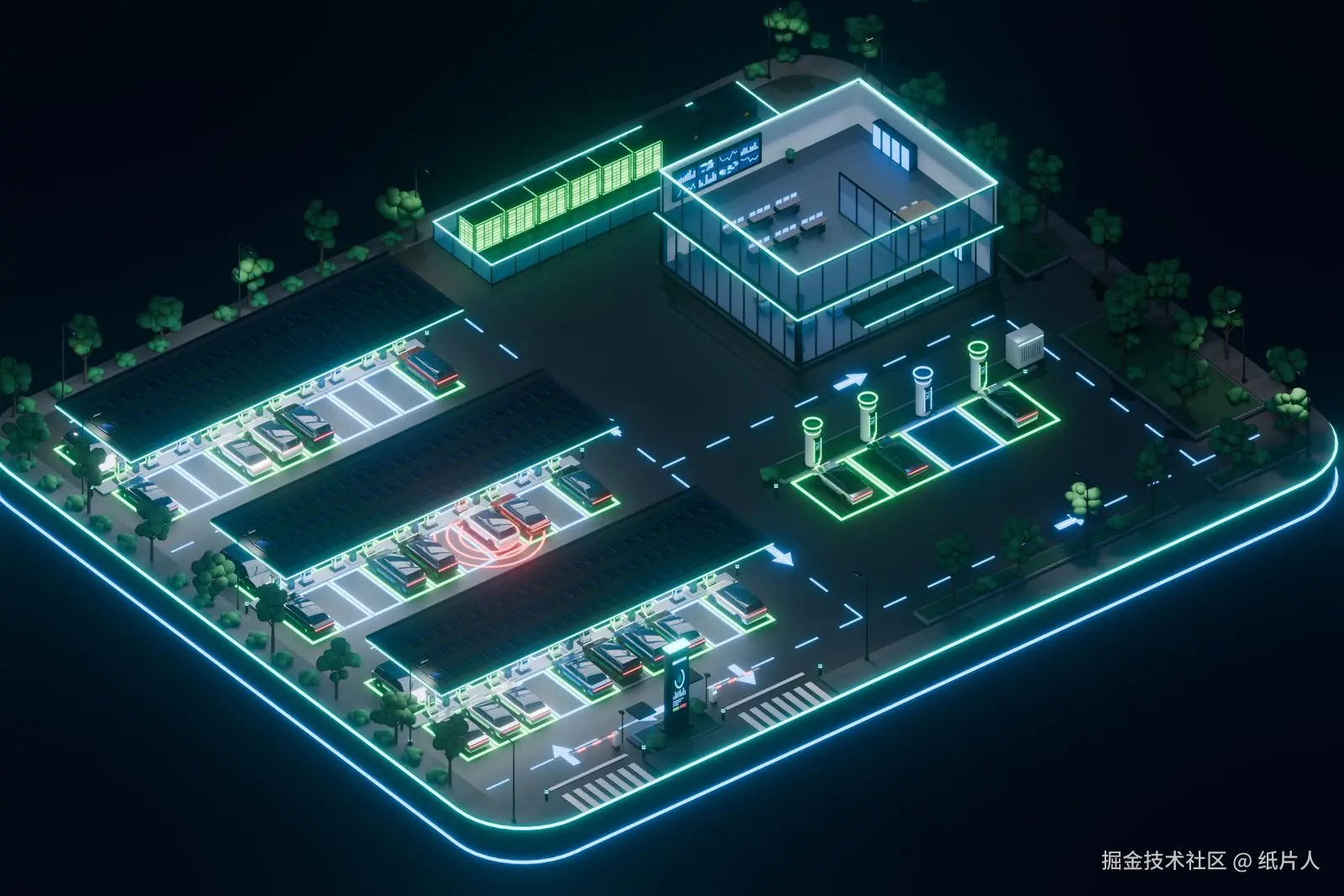

每次改完，AI 会从大屏的相机角度渲一张 Eevee 预览图回来对照设计稿：

Blender 5 的几个坑

• 新建材质 / 世界不再自带节点 ：bpy.data.materials.new() 之后 node_tree 是空的，要自己补 Principled BSDF + Material Output
• 中文界面下节点名会被翻译 ：按 nodes.get("Principled BSDF") 找不到，统一改成按 node.type == "BSDF_PRINCIPLED" 查找
• 合成器 API 变了 ：辉光要用 scene.compositing_node_group + Glare 节点，Eevee 已经没有内置 Bloom
• MCP 调用会超时，但 Blender 会继续跑完：Cycles 渲染 / 烘焙动辄几十秒，MCP 请求超时报错不代表失败，等输出文件出现就行

---

五、外部模型：Sketchfab 下载的车和桩怎么「标准化」

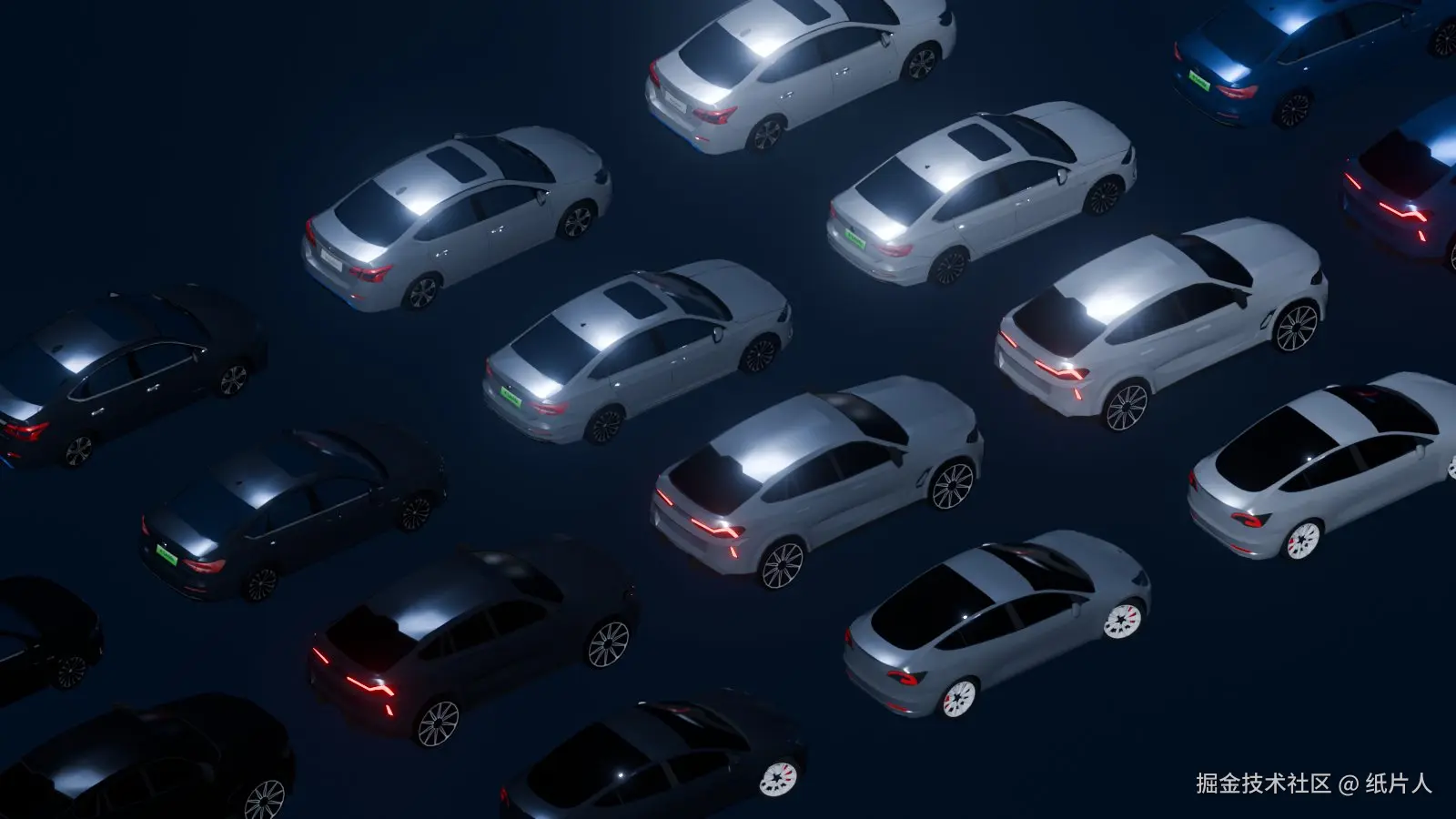

场站结构自己建，但车是真的建不过来------车身曲面、轮毂、车灯这些，自己用 bmesh 拼出来就是玩具车。所以车辆和快充桩机身用了 Sketchfab 上的免费模型（CC BY 许可，署名见文末）。

问题是下载下来的模型五花八门：单位不统一（有的是米，有的高 194 个单位）、朝向不统一（车头有朝 -y 的、有朝 +x 的）、面数离谱（大众朗逸一辆车 12 万面）、还带着完整的内饰。

于是写了一个 vendor.py，用一张「规格表」把每个模型标准化：

SPEC = {
    # 特斯拉：车头在 -y（前大灯的位置），整体高 194 个单位 → 实车 1.44 m
    "sedan": dict(
        dir="tesla_model_3", height=1.44, rot=90, paint="CAR_PAINT",
        drop=("Material.015",), replace={"Glass": "glass", "chrome": "chrome"}, decimate=0.6,
    ),
    # 大众朗逸：米制；后备箱内衬在 +y → 车头 -y，转 90°；约 12.5 万面，删内饰后约 7 万再减面
    "lavida": dict(
        dir="2020_volkswagen_e-lavida_phev", height=None, rot=90, paint="carpaint",
        drop=("inner_map", "inner_chair_map", "inner_chair_2", "inner_chair_3", "inner_door_1", "trink"),
        replace={"glass": "glass", "black_glass": "glass"}, decimate=0.2,
    ),
    # ......宝马 X6M、日产轩逸、充电桩
}

每个模型的处理流程都一样：

1. 导入 glTF，把所有部件合并成一个网格，世界变换烘进顶点
2. 按材质删掉内饰：大屏是俯视，座椅、仪表台根本看不到，删掉直接省一半面数
3. 半透明车窗换成不透明深色玻璃：内饰删了，原来的半透明玻璃会透出空车厢
4. 绕 z 轴旋转统一朝向，按目标高度缩放到米，原点放到底面中心
5. 贴图缩到 512（车在大屏上只占几十像素）
6. Decimate 减面，最终每辆车约 1.4 万面

朝向、内饰在哪，都不是猜的------先导入一遍，按材质统计每组面的包围盒和中心点，比如「红色自发光材质在 +x → 那是尾灯 → 车头朝 -x」，再据此填规格表。

车漆：一份几何 + 运行时换色

一开始每种车型 × 6 种漆色各导出一份，cars.glb 直接膨胀到 12 MB------6 种颜色就存了 6 份一模一样的几何。

改成每款车只导出一份，车漆统一用一个叫 M_car_paint 的材质，Three.js 加载后按漆色克隆材质，摆车时替换：

// 车漆：每款车只导出一份，车漆材质 M_car_paint 按漆色克隆（每种颜色一份，所有车共享）
this.paints = {}
this.carPrefabs.traverse((o) => {
  if (!o.isMesh) return
  if (o.material.name === "M_car_paint" && !this.paints.white) {
    for (const [k, c] of Object.entries(PAINT_COLOR)) {
      const m = o.material.clone()
      m.color.setHex(c)
      this.paints[k] = m
    }
  }
})

// 摆车时：克隆预制（共享几何），只把车漆换掉
const obj = prefab.clone()
obj.traverse((o) => {
  if (o.isMesh && o.material.name === "M_car_paint") o.material = this.paints[car.paint]
})

cars.glb 从 12 MB 降到 2.6 MB，同屏 40 多辆车、全场约 90 万面，M2 上稳定 60 帧。

---

六、Three.js 展示：让实时画面接近设计稿

1. 正交相机「对准」设计稿里的那块区域

设计稿里场站不是居中铺满的：左右各让出 440px 给面板，底部让出 200px 给通栏。所以相机不能简单地 fitToBox，而是要把场站投影到设计稿坐标里的一个目标框：

fit: { x: 450, y: 80, w: 1020, h: 790 },   // 设计稿 1920×1080 下的像素坐标

做法是：用主视角先算一遍场地 8 个角点在相机空间的包围范围，再反推正交视锥的 left / right / top / bottom，让包围范围刚好落在目标框里：

const scale = Math.max((maxX - minX) / fit.w, (maxY - minY) / fit.h)
const cx = (minX + maxX) / 2
const cy = (minY + maxY) / 2
const fx = fit.x + fit.w / 2
const fy = fit.y + fit.h / 2
cam.left = cx - fx * scale
cam.right = cx + (DESIGN_W - fx) * scale
cam.top = cy + fy * scale
cam.bottom = cy - (Hd - fy) * scale

页面用 rem 等比缩放，场景也按「实际宽 / 1920」换算，所以不管屏幕多大，场站永远落在面板中间那块空位里。四角能量节点的连线端点，也是把场站里设备的世界坐标投影回设计稿坐标得到的，镜头摆动时连线跟着动。

2. 地面光照：Cycles 烘焙进贴图

实时渲染里，雨棚下的灯光、灯带溢光、树和楼的软阴影都很贵。于是用 Blender 的 Cycles 把地面光照烘焙成一张 2048 的贴图，Three.js 里地面直接用无光照材质贴上去：

/**
 * 地面换成 Cycles 烘焙的光照贴图：雨棚光斑、灯带溢光、建筑与树的软阴影都已「画」在贴图里，
 * 用无光照材质直接显示，走第二套 UV（导出时的 Lightmap UV，three 里是 channel 1）
 */
tex.flipY = false // 与 glTF 的 UV 原点约定一致

烘焙时要先把车、充电线、告警波纹这些动态物体隐藏，否则它们的影子会被「烙」在地上。

3. 光伏板：正交相机下怎么做出「光影感」

这是调得最久的一处。设计稿里的光伏板有大片斜向反光、深浅不一的拼块感；实时画面里却是整片同一种蓝。

原因在正交相机：所有视线平行，一整片平面对环境的反射处处相同，实时光照根本算不出明暗变化。

解决办法分两步：

1. Blender 里给每块板写一个随机明暗（顶点色 0.6~1.0），模拟真实阵列里每块板反光角度、批次色差的不同
2. Three.js 里给光伏材质叠一层「天光反射」 ：用 onBeforeCompile 往标准材质里插一段着色器，按世界坐标算出几道斜向反光带，跨越整片阵列连续，并随时间缓慢漂移

// 沿对角线的坐标：反光带垂直于这个方向
float d = dot(vPvWorld.xz, vec2(0.78, 0.62));
float t = uTime * 0.12;
// 两道窄而亮的反光带 + 一道宽而柔的天光
float narrow = pow(0.5 + 0.5 * sin(d * 0.21 - t * 1.6), 12.0);
float narrow2 = pow(0.5 + 0.5 * sin(d * 0.33 + 2.1 - t * 1.1), 16.0);
float wide = pow(0.5 + 0.5 * sin(d * 0.075 + 1.7 - t), 3.0);
// 大尺度明暗起伏，打破规整
float drift = 0.5 + 0.5 * sin(vPvWorld.x * 0.045 - vPvWorld.z * 0.11 + 0.8);
float sheen = (1.1 * narrow + 0.8 * narrow2 + 0.5 * wide) * (0.5 + 0.5 * drift);
// 反光落在深色板上弱、浅色板上强（shade 来自顶点色）
totalEmissiveRadiance += sky * sheen * (0.15 + 0.85 * shade * shade) * 0.5;

叠加量写进自发光，不受场景灯光强弱影响。pow(..., 12.0) 把正弦波压成窄窄的亮带，两组不同频率、不同速度的亮带叠起来，画面里同时能看到好几道，还会慢慢移动------大屏上看起来就是「光在板子上流动」。

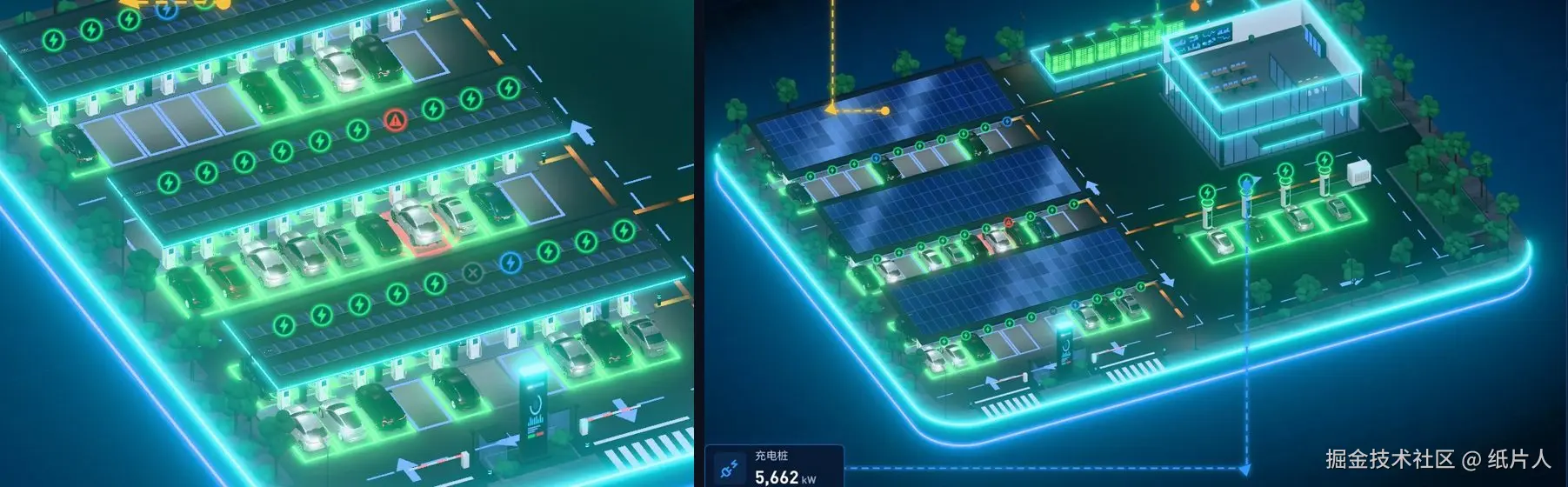

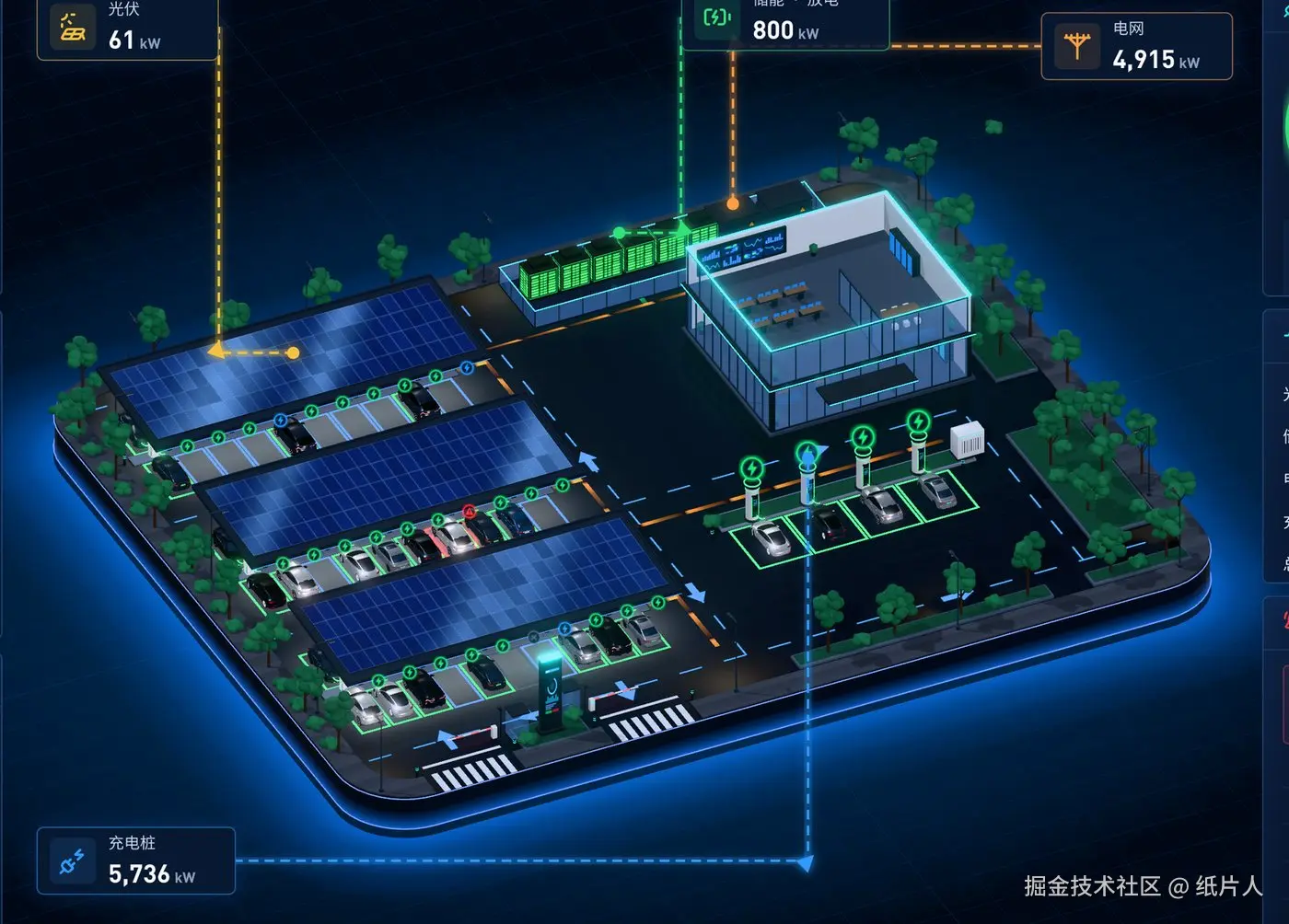

左边是改之前，右边是改之后（雨棚也同时加宽、改成单坡）：

4. 辉光：灯带别糊成一片

暗场科技风离不开辉光（UnrealBloomPass），但一开始灯带全都糊成一团。排查下来是两件事叠加：

• 自发光材质被大量网格共享，强度被反复相乘 。Blender 里按 Eevee 调的自发光强度在 Three.js 里偏亮，需要统一压低，但如果遍历网格直接 *= 0.4，共享同一材质的 200 个网格就会让它乘 200 次。要按材质去重：

// （简化版）材质被许多网格共享，调整强度时每份材质只处理一次，否则会被反复相乘
const seen = new Set()
this.station.traverse((o) => {
  const m = o.material
  if (isEmissive(m) && !seen.has(m)) {
    m.emissiveIntensity *= THEME.glow.emissiveScale
    seen.add(m)
  }
})

• 辉光阈值和灯带亮度没配合好 。灯带亮度远高于阈值，超出部分全部泛光。最后把参数集中到 THEME.glow 里统一调：

glow: {
  bloom: { strength: 0.32, radius: 0.2, threshold: 1.2 },
  edgeTop: 1.9,          // 沙盘顶边细灯带
  edgeBottom: 1.4,       // 沙盘底边细灯带
  emissiveScale: 0.22,   // 其余自发光相对 Blender 强度的倍数
  wallWash: 0.55,        // 侧壁底部泛光
  floorHalo: 0.42        // 地面轮廓光晕
}

沙盘底座按设计稿改成「顶边一条清晰的蓝色细线 + 侧壁底部向上渐隐的蓝光 + 地面一圈柔和光晕」，后两者是沿圆角矩形轮廓生成的加色混合光带，用一张渐隐贴图控制衰减。另外渲染目标开了 4 倍 MSAA------后处理会绕开画布自带的抗锯齿，不开的话边缘全是锯齿：

const rt = new THREE.WebGLRenderTarget(1, 1, { type: THREE.HalfFloatType, samples: 4 })
this.composer = new EffectComposer(renderer, rt)

---

七、运行数据：没有后端，怎么仿真得像真的

大屏没有接后端，所有数据来自一个纯 JS 仿真器。原则是：跟着真实时钟走，规律符合行业常识，细节有随机但可复现。

分时电价：按一天的时段切换谷 / 平 / 峰 / 尖，顶栏实时显示当前电价：

export const PERIODS = [
  [0, 7, "valley"], [7, 10, "flat"], [10, 12, "peak"], [12, 17, "flat"],
  [17, 19, "peak"], [19, 21, "sharp"], [21, 23, "peak"], [23, 24, "valley"]
]

储能谷充峰放：谷时满功率充电，峰 / 尖时段放电，午间平时段吸收光伏，同时受 SOC 上下限约束：

function essPlan(t) {
  const p = periodAt(t)
  if (p === "valley") return -600   // 负为充电
  if (p === "sharp") return 900     // 正为放电
  if (p === "peak") return 800
  if (t >= 12 && t < 15) return -300
  return 0
}

光伏出力：日出 6:36、日落 18:36 之间的正弦曲线，乘一个天气系数，所以傍晚打开大屏会看到光伏功率很低，这是对的。

车辆会话 ：每把枪走一个状态机------arriving → charging → full → leaving → idle。到站 3 秒后插枪（刚好是车辆滑入车位的动画时长），充电功率随 SOC 回落（80% 以下接近满功率，之后线性降到 30%），充满后停几秒驶离。为了大屏上一直有车进出，充电过程做了时间压缩。

随机数用固定种子（mulberry32），每次打开页面的初始车位分布都一样，方便演示和截图；故障桩、离线桩也是固定的，保证告警列表里永远有内容可看。

仿真器只通过回调把状态变化推给场景：

new ChargingScene({ canvas, container, sim, onPick, onAnchors })
// sim.onGun = (gun) => scene.updateGun(gun)   枪状态变了 → 改车位颜色、摆车 / 开走

---

八、踩坑合集

• 共享材质被反复相乘：GLB 里自发光材质被几百个网格共享，按网格遍历调强度会乘几百次。凡是「按比例调整材质参数」，一定要按材质去重
• cars.glb 体积膨胀：同一辆车 6 种漆色导出 6 份几何。漆色交给运行时换材质，体积从 12 MB 降到 2.6 MB
• 正交相机 + 平面 = 没有反射变化：想要光影感只能自己在着色器里「画」出来
• 后处理吃掉抗锯齿：EffectComposer 的离屏渲染目标要手动开 MSAA
• 烘焙时动态物体要隐藏 ：否则车辆的影子会永久留在地面贴图上；烘焙失败也要在 finally 里恢复显示
• 烘焙 UV 判断顶面别用法线 ：bmesh 刚建好时法线还没更新，f.normal 不可靠，按顶点高度判断
• SVG 坐标出现 NaN：标签页切到后台时容器宽度为 0，缩放比为 0，投影换算全变 NaN，要跳过这一帧
• 哈希路由切换不会重新加载页面：调试时改了 GLB，只改 URL 的 hash 不会重新加载，得强制刷新

---

九、总结

回头看，这个项目里 AI 参与了几乎每一个环节：

环节	以前	这次
设计稿	找设计师 / 自己凑	拆解参考图风格 → AI 生图 → 合成面板
3D 建模	学 Blender、手动建模	AI 写 Python 脚本，通过 MCP 在 Blender 里执行
外部模型	手动导入、调方向、减面	规格表 + 脚本批量标准化
调效果	反复改参数肉眼对比	截图和设计稿对照，指出差异再改

但我最大的感受是：人的作用变成了「定方向 + 挑毛病」。设计稿丑不丑、光伏板有没有光影感、储能柜是不是整体都在发光------这些判断还是得自己来。比如「光伏板颜色全是同一种蓝，没有设计稿那种光影感」这一句话，AI 就能定位到是正交相机导致反射没有变化，再给出顶点色 + 着色器的方案。

几个可以复用的经验：

1. 视觉稿交给生图模型，代码几何体只适合画线框图
2. 建模写成脚本 ，.blend 和 GLB 当构建产物，模型改动进 git
3. 两端靠命名约定连接，Blender 负责「长什么样」，Three.js 负责「怎么动」
4. 能烘焙的光照就烘焙，实时只算真正会变的部分
5. 辉光参数集中管理，阈值、强度、各类灯带亮度放在一处调

---

附：模型署名

场景中的车辆与快充桩机身使用了以下 Sketchfab 模型（经减面、换材质后使用）：

模型	作者	许可
Tesla Model 3	David_Holiday	CC BY 4.0
Low Poly BMW X6M Competition	SharkyStudios	CC BY 4.0
EV Charging Station	np-dev	CC BY 4.0
2020 Volkswagen e-Lavida PHEV	Ddiaz Design	CC BY-NC-SA 4.0
2018 Nissan Sylphy EV Zero Emission	Ddiaz Design	CC BY-NC-SA 4.0

后两款为非商业许可，本项目为非商业演示。

源码：github.com/Dani-bin/sc...
