01-设备驱动概述与开发环境构建

1.1 设备驱动的作用

计算机系统可以抽象为三层：硬件、内核（含驱动） 、应用程序。硬件不懂"读写文件"，应用程序也不懂"寄存器位域"，中间必须有人翻译。设备驱动就是这段翻译层：

对上：++向内核其他子系统或用户空间提供统一的抽象接口++（字符设备文件、块设备、网络接口、sysfs 属性、input 事件......）。
对下：++把抽象操作翻译成具体硬件动作++（读写寄存器、搬运 DMA 缓冲、收发总线报文、处理中断）。

驱动不是"给某个芯片写一段代码"这么简单。现代 Linux 驱动真正的职责是：

发现设备：设备树 / ACPI / 总线枚举 / 软件节点告诉内核"这里有个设备"。
申请资源：内存映射寄存器、中断号、时钟、复位线、GPIO、regulator、DMA 通道。
注册到子系统：字符设备、块设备、网络设备、input、RTC、IIO、DRM......
处理事件：中断、工作队列、定时器、NAPI 轮询。
生命周期管理：probe/remove、系统睡眠/唤醒、runtime PM、热插拔、错误恢复。

驱动开发的核心矛盾：硬件千差万别，内核接口必须统一；驱动就是把这个矛盾收敛到一处。

1.2 无操作系统时的设备驱动

在裸机（或裸机循环 + 中断）环境下，驱动通常长这样：

cpp 复制代码

/* 裸机 LED 闪烁：无任何抽象，直接操作寄存器 */
#define GPIO_BASE   0x0209C000UL
#define GPIO_DIR    (*(volatile unsigned long *)(GPIO_BASE + 0x04))
#define GPIO_DATA   (*(volatile unsigned long *)(GPIO_BASE + 0x00))

static void led_on(void)  { GPIO_DATA |=  (1u << 3); }
static void led_off(void) { GPIO_DATA &= ~(1u << 3); }

int main(void)
{
        GPIO_DIR |= (1u << 3);          /* 配置为输出 */
        for (;;) {
                led_on();
                delay_ms(500);
                led_off();
                delay_ms(500);
        }
}

裸机驱动的特点，也是它的局限：

无并发模型：只有一个执行流（主循环 + 中断），加锁问题靠"关中断"解决。
无内存保护：一个野指针可以覆盖任何地址，包括驱动自己。
无统一接口：每换一个外设，应用程序就要改代码。
资源独占：一个外设只能被一段代码使用。
无设备模型：设备是否存在、是否就绪，全靠人写死。

理解裸机驱动的价值在于：++它让你看清"驱动最终要做什么"++ 。后面所有 Linux 驱动框架，本质都是"在裸机操作外面套上内核提供的++并发、资源、生命周期和抽象层++"。

1.3 有操作系统时的设备驱动

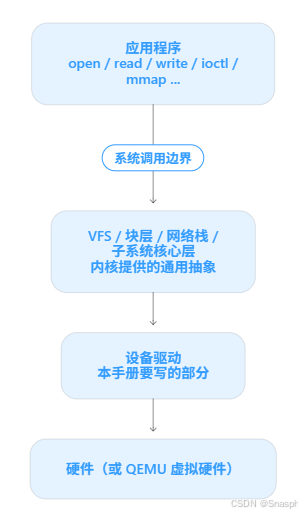

引入操作系统后，驱动的位置发生了变化：

操作系统为驱动提供的东西：

能力	提供的机制	对应源码位置
并发控制	自旋锁、mutex、RCU、原子操作、完成量	`kernel/locking/`、`include/linux/spinlock.h`、`include/linux/rcupdate.h`
内存管理	`kmalloc`/`vmalloc`/页分配器/`ioremap`	`mm/`、`include/linux/slab.h`
中断管理	`request_threaded_irq`、IRQ domain、软中断	`kernel/irq/`、`include/linux/interrupt.h`
时间管理	定时器、hrtimer、延时、jiffies	`kernel/time/`、`include/linux/timer.h`
设备模型	`struct device`/`driver`/`bus`/`class`	`drivers/base/`
资源管理	`devm_*` 托管分配	`drivers/base/devres.c`
电源管理	`dev_pm_ops`、runtime PM、genpd	`drivers/base/power/`
调试	printk、ftrace、debugfs、KASAN	`kernel/trace/`、`mm/kasan/`

同时，操作系统也给驱动加了约束：不能睡的地方不能睡 、用户指针必须校验、错误路径必须回滚 、中断上下文不能睡眠。

1.4 Linux 设备驱动

1.4.1 设备的分类及特点

Linux 把设备分成三大类，这个分类从 2.6 一直延续到 7.2.5：

类别	抽象接口	访问单位	典型例子	本手册章节
字符设备	`/dev/xxx`，`file_operations`	字节流	串口、LED、按键、EEPROM、RTC	第 6 章
块设备	`/dev/sdX`、`/dev/ram0`，`block_device_operations`	扇区（512B 或 4K）	磁盘、SSD、U 盘、ramdisk	第 13 章
网络设备	`eth0`/`wlan0`，`net_device_ops`	数据包	网卡、Wi-Fi、虚拟网卡	第 14 章

补充说明（7.2.5 内核）：

很多"设备"其实同时属于多个子系统。例如 USB 无线网卡：USB 设备驱动 + 网络设备驱动；一块带 MMC 控制器的 SoC：platform 驱动 + MMC 子系统 + 块设备层。
还有一批"非字符/非块/非网络"的子系统，它们最终也大多落到字符设备或 sysfs 上：input（/dev/input/eventX）、IIO（/dev/iio:deviceX）、DRM（/dev/dri/cardX）、V4L2（/dev/videoX）、ALSA（/dev/snd/*）。
++现代 Linux 更强调用现成的子系统而不是自己造字符设备++ 。++造一个私有 ioctl 字符设备是最容易出错的方案；能用 input/IIO/RTC/GPIO/leds/hwmon 就优先用它们++。

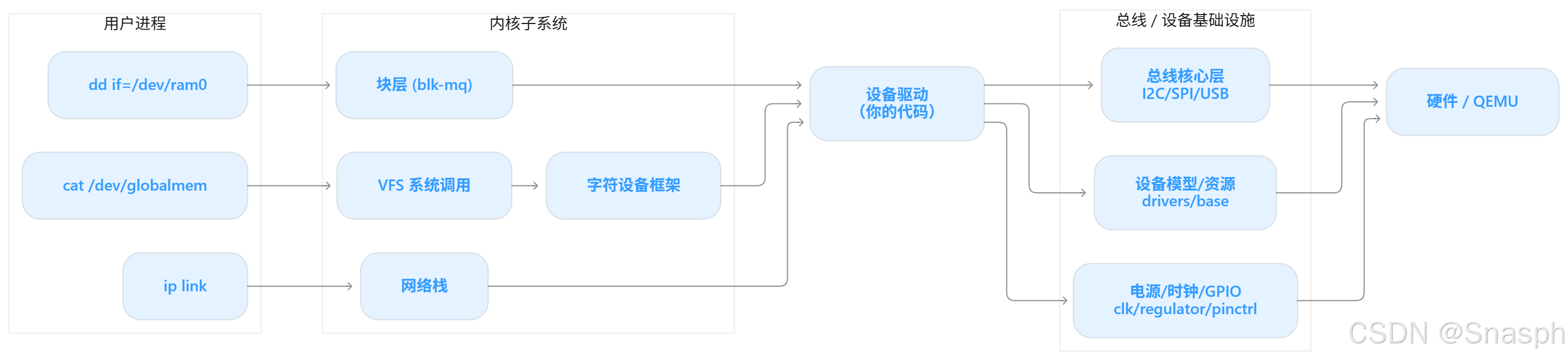

1.4.2 驱动与整个软硬件系统的关系

关键认识：++驱动永远站在"子系统接口"和"硬件接口"之间++。写驱动之前先问两个问题：

这个设备应该挂到哪个子系统？（决定你要实现哪套 ops）
这个设备的硬件资源从哪来？（决定你要用设备树、ACPI、PCI/USB 枚举还是软件节点）

1.4.3 驱动开发的重点与难点

原书列出的重点难点，在 7.2.5 上依然成立，而且被强化了：

难点	4.0 时代的表现	7.2.5 的表现
并发与竞态	自旋锁/mutex/RCU	增加了 KCSAN、lockdep 更严格的检查，原子上下文规则更明确
中断处理	上半部/下半部、tasklet	主推 threaded IRQ；tasklet 只用于维护旧代码
内存与 DMA	`dma_alloc_coherent`/cache 一致性	加上 IOMMU、DMA API debug、`dma_map_sgtable`
资源生命周期	`goto` 错误处理	`devm_*` 托管 + `cleanup.h` 的 `__free()` 自动清理
硬件描述	ARM 板级文件 + 部分设备树	设备树/ACPI 全面取代板级文件； overlay 动态加载
电源管理	系统睡眠为主	runtime PM + genpd + OPP + interconnect 组合拳
调试	printk + GDB	+ ftrace/perf/eBPF/KASAN/KCSAN/lockdep/pstore
上游协作	邮件列表补丁	邮件列表补丁 + `b4` + `checkpatch` + 更严格的 API 约定

1.5 开发环境构建

1.5.1 PC 上的 Linux 环境

推荐 Ubuntu/Debian x86_64，安装工具链与实验依赖：

bash 复制代码

sudo apt update
sudo apt install -y \
  build-essential bc bison flex libssl-dev libelf-dev libncurses-dev \
  dwarves cpio kmod \
  gcc-aarch64-linux-gnu \
  qemu-system-x86 qemu-system-arm qemu-utils \
  device-tree-compiler \
  busybox-static e2fsprogs dosfstools \
  i2c-tools spi-tools gpiod libgpiod-dev \
  python3 perl tar xz-utils

逐项说明：

bison flex：内核 Kconfig/词法分析器生成需要（7.2.5 构建时缺了会直接报错）。
libelf-dev dwarves(pahole)：CONFIG_DEBUG_INFO_BTF 需要；没有 pahole 时 BTF 会编译失败。
libssl-dev：模块签名、sign-file 需要。
qemu-system-x86：x86_64 实验主力；qemu-system-arm 提供 qemu-system-aarch64。
device-tree-compiler：提供 dtc/fdtget/fdtdump，第 18 章必备。
busybox-static：制作 initramfs 的 shell 与基本命令。
i2c-tools/gpiod：用户空间验证 I²C 与 GPIO 设备。

验证安装：

bash 复制代码

gcc --version
make --version
qemu-system-x86_64 --version
qemu-system-aarch64 --version
dtc --version
busybox | head -1

1.5.2 QEMU 实验平台

本手册的全部实验都设计为不需要真实开发板。QEMU 提供三类能力：

虚拟平台 ：qemu-system-x86_64（PC 风格，含 PCI/virtio）与 qemu-system-aarch64 -machine virt（嵌入式风格，含设备树）。
虚拟外设：virtio-blk、virtio-net、virtio-console、virtio-input、virtio-i2c、virtio-spi、virtio-gpio、USB xHCI/存储/键盘等。
软件模拟外设 ：内核自带的 gpio-sim、i2c-stub、spi-loopback-test、dummy_hcd、brd、null_blk、gpio-virtuser，完全不依赖 QEMU 是否支持该设备型号。

查看当前 QEMU 支持哪些设备（这是最可靠的判断方式，不要凭记忆猜设备名）：

bash 复制代码

qemu-system-x86_64 -device help | grep -Ei 'virtio|i2c|spi|gpio|usb|xhci'
qemu-system-aarch64 -machine virt -device help | grep -Ei 'virtio|i2c|spi|gpio'

完整的环境搭建、initramfs 制作、9p 共享、GDB 调试流程见《22-QEMU实验总览》。本章只需要确认一件事：你能编译内核并进入 QEMU 的 shell。

7.2.5 的重要变化（阅读源码前必读） ：本版本的设备模型头文件已经拆分，不能再按旧书去 include/linux/device.h 里找全部定义：

内容 7.2.5 路径

struct class、class_create()、class_register() include/linux/device/class.h

struct bus_type include/linux/device/bus.h

struct device_driver、module_driver() include/linux/device/driver.h

struct of_device_id、platform_device_id、i2c_device_id include/linux/device-id/*.h

struct device、device_create()、devm_*() include/linux/device.h

也就是说 include/linux/device-id/of.h 里才是 struct of_device_id 的定义，include/linux/device/driver.h 里才有 of_match_table 字段。

旧书（乃至很多网上博客）里写的 include/linux/mod_devicetable.h 现在是"汇总转发头 "，只做 #include "device-id/*.h"。

内容	7.2.5 路径
`struct class`、`class_create()`、`class_register()`	`include/linux/device/class.h`
`struct bus_type`	`include/linux/device/bus.h`
`struct device_driver`、`module_driver()`	`include/linux/device/driver.h`
`struct of_device_id`、`platform_device_id`、`i2c_device_id`	`include/linux/device-id/*.h`
`struct device`、`device_create()`、`devm_*()`	`include/linux/device.h`

编辑代码的硬性要求：内核代码必须用 Tab 缩进（8 列），必须能通过：

复制代码

scripts/checkpatch.pl --no-tree --strict -f your_driver.c

1.6 设备驱动 Hello World：LED 驱动

1.6.1 无操作系统时的 LED 驱动

见 1.2 节的裸机代码。要点：直接访问物理地址 + 忙等延时，没有任何资源申请与释放的概念。

1.6.2 Linux 下的 LED 驱动

在 Linux 里"点亮一个 LED"有三条路，从"最贴近硬件"到"最贴近子系统"：

路径 A：裸字符设备 + 寄存器操作（教学用，理解 ioctl 与并发）

不申请 GPIO 子系统，直接把一个物理地址 ioremap 进来，通过 ioctl 控制。第 6 章会完整实现。它适合理解字符设备框架，但不适合产品代码。

路径 B：GPIO 子系统 + 自写 platform 驱动（推荐理解驱动模型）

cpp 复制代码

/* hello-led.c ------ 基于 GPIO 子系统的最小 LED 平台驱动（Linux 7.2.5） */
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/gpio/consumer.h>
#include <linux/mod_devicetable.h>

struct hello_led {
        struct gpio_desc *led;
};

static int hello_led_probe(struct platform_device *pdev)
{
        struct hello_led *priv;

        priv = devm_kzalloc(&pdev->dev, sizeof(*priv), GFP_KERNEL);
        if (!priv)
                return -ENOMEM;

        /* 从设备树 / 软件节点 / gpio-sim 提供的 "led-gpios" 属性取 GPIO */
        priv->led = devm_gpiod_get(&pdev->dev, "led", GPIOD_OUT_LOW);
        if (IS_ERR(priv->led))
                return dev_err_probe(&pdev->dev, PTR_ERR(priv->led),
                                     "failed to get led gpio\n");

        platform_set_drvdata(pdev, priv);
        dev_info(&pdev->dev, "hello led probed, gpio = %d\n",
                 desc_to_gpio(priv->led));
        return 0;
}

static void hello_led_remove(struct platform_device *pdev)
{
        dev_info(&pdev->dev, "hello led removed\n");
}

static const struct of_device_id hello_led_of_match[] = {
        { .compatible = "hello,led" },
        { }
};
MODULE_DEVICE_TABLE(of, hello_led_of_match);

static struct platform_driver hello_led_driver = {
        .probe  = hello_led_probe,
        .remove = hello_led_remove,
        .driver = {
                .name           = "hello-led",
                .of_match_table = hello_led_of_match,
        },
};
module_platform_driver(hello_led_driver);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kevin");
MODULE_DESCRIPTION("Minimal LED platform driver for QEMU experiments");

注意 7.2.5 的签名细节（旧书里不是这样）：

struct platform_driver 的 .remove 返回 void ，不是 int。
.probe 参数是 struct platform_device *。
设备匹配优先用 .of_match_table（设备树）或 .id_table（platform_device_id），而不是靠名字字符串。
使用 devm_gpiod_get() + GPIOD_OUT_LOW，不要再用旧书的 gpio_request()/gpio_direction_output()/gpio_set_value()（这些是已废弃的整数 GPIO 接口，新代码禁止使用）。
dev_err_probe() 是现代 probe 函数报告错误的推荐方式：它会把 -EPROBE_DEFER 记录为 debug 级别而不刷屏。

bash 复制代码

# Makefile
obj-m += hello-led.o

KDIR ?= ~/study/build/linux-7.2.5_out
PWD := $(CURDIR)

all:
	$(MAKE) -C $(KDIR) M=$(PWD) modules

clean:
	$(MAKE) -C $(KDIR) M=$(PWD) clean

路径 C：直接用内核现成的 LED 子系统

内核已有 drivers/leds/ 子系统：设备树写一个 leds { led { gpios = <...>; } } 节点，leds-gpio 驱动就会创建 /sys/class/leds/<name>/brightness。产品代码几乎都走这条路。

实验 1-A：用 gpio-sim + hello-led 点亮"虚拟 LED"（x86_64 QEMU）

gpio-sim 是内核自带的 configfs GPIO 模拟器（Documentation/admin-guide/gpio/gpio-sim.rst），在 QEMU 里创建虚拟 GPIO 芯片，然后把我们的驱动绑上去。

内核配置（make menuconfig 或直接改 .config）：

复制代码

CONFIG_CONFIGFS_FS=y
CONFIG_GPIO_SIM=m          # 注意：gpio-sim 只能是模块（依赖 CONFIGFS_FS 与 IRQ_SIM）
CONFIG_GPIOLIB=y
CONFIG_OF=y
CONFIG_OF_OVERLAY=y

在 guest 中：

复制代码

mount -t configfs none /sys/kernel/config
cd /sys/kernel/config/gpio-sim
mkdir -p gpio-device0/bank0
echo 8 > gpio-device0/bank0/num_lines
echo 1 > gpio-device0/live            # 实例化虚拟芯片
ls /sys/class/gpio/                   # 会看到 gpiochipN
ls /dev/                              # 会看到 gpiochipN 字符设备

此时你已经有了"虚拟 LED 引脚"。把上面的 hello-led.c 编译成模块，用 gpio-sim 提供的 line 名字或设备树 overlay 绑定。最简做法是用 gpio-virtuser 或直接写一个 platform_device 的软件节点（见第 12 章）。

实验 1-B：用 QEMU 真实 virtio 设备做 Hello World

如果只想先感受"设备出现在内核里"，用 virtio-console 最快：

复制代码

qemu-system-x86_64 -m 2G -smp 2 \
  -kernel "$KBUILD/arch/x86/boot/bzImage" \
  -initrd "$INITRD" \
  -append 'console=ttyS0' -nographic \
  -device virtio-serial-pci

guest 中：

复制代码

dmesg | grep -i virtio
ls /sys/bus/virtio/devices/
ls /sys/bus/virtio/drivers/

你会看到 virtio-pci、virtio_console 驱动与设备在 sysfs 中的绑定关系------这就是 7.2.5 的设备模型在说话。

观察点

dmesg 中能看到 hello led probed，说明 probe 被调用、GPIO 申请成功。
ls /sys/bus/platform/drivers/hello-led/ 下出现指向设备的符号链接，说明驱动与设备已绑定。
rmmod hello_led 后再 insmod，probe/remove 会再次成对出现。
故意把 .compatible 写成不匹配的值，观察驱动不 probe（说明匹配失败）。

常见错误

现象	原因	处理
`insmod: ERROR: could not insert module: Invalid module format`	模块与内核版本/配置不一致	模块必须用同一个 `O=` 输出目录编译，见第 4 章
probe 不执行，`dmesg` 无任何输出	设备树 `compatible` 与 `.of_match_table` 不匹配	用 `cat /sys/firmware/devicetree/base/.../compatible` 核对
`-EPROBE_DEFER` 反复出现	GPIO/时钟/regulator provider 尚未就绪	正常现象；用 `dev_err_probe()` 抑制噪音
卸载模块时 oops	`remove` 里释放了 `devm_` 已托管的资源	托管资源不要手工释放
QEMU 中看不到 `gpiochip`	`CONFIG_GPIO_SIM` 未开或没 `mkdir`+`live=1`	回到实验 1-A 步骤

小结

驱动的本质是"抽象接口 ↔ 硬件动作"的翻译层，操作系统为其提供并发、内存、中断、时间、设备模型和资源管理。
设备分为字符/块/网络三大类，但现代驱动应优先复用成熟子系统。
7.2.5 的源码结构与 4.0 已有明显差异（设备模型头文件拆分、device-id 目录），必须按当前源码阅读。
无开发板也能学驱动：QEMU 虚拟设备 + 内核自带软件模拟外设，覆盖了本手册绝大多数实验。
