旋翼式水表工作原理 + FFC 排线在智能水表中的应用（工程师版）
一、 #FFCSP 图中旋翼式湿式水表工作原理
这是民用最常见#旋翼多流束湿式水表 ，属于速度式流量计，核心原理：水流动能驱动叶轮旋转，叶轮转速与瞬时流量成正比，通过齿轮机构累计总过水体积.。
1. 流体计量部分（下半腔体）
- 自来水从进水口流入，先经过滤网，拦截泥沙、铁锈等杂质，保护叶轮；
- 水流进入叶轮盒，沿切线方向从多个小孔喷出，冲击黑色多叶片叶轮；
- 水流推动叶轮持续旋转，之后从叶轮盒上部出水孔流到出水口；
物理关系：在规定流量区间内，叶轮旋转角速度 ∝ 管道瞬时水流量，流过的总水量 = 叶轮总转数 × 叶轮每转对应的容积常数。
2. 机械传动与读数机构（上部齿轮箱）
- 叶轮中心轴向上连接一组减速齿轮副，逐级降速，把叶轮高速转动，转换成字轮缓慢滚动；
- 白色数字滚轮（字轮）：黑色数字为立方米整数位，红色数字是小数位；旁边红色小指针是更小分度值；
- 湿式表特点：齿轮箱浸泡在水中，优点结构简单成本低；缺点水质差时容易结垢，影响计量精度。
局限：#纯机械水表只能本地读数；#智能远传水表在这个基础上增加光电直读 / # 无磁脉冲传感模块，用来把字轮读数转换成电信号，这里就需要 # FFC 排线连接传感板与 # 主控板。
二、FFC 排线在智能水表中的应用 #FFCSP
FFC（Flat Flexible Cable，#柔性扁平排线），是智能水表内部板对板互联核心线材，不会用在纯机械水表，在光电直读 / 脉冲远传、NB-IoT/LoRa #物联网水表大量使用。
1. 使用场景

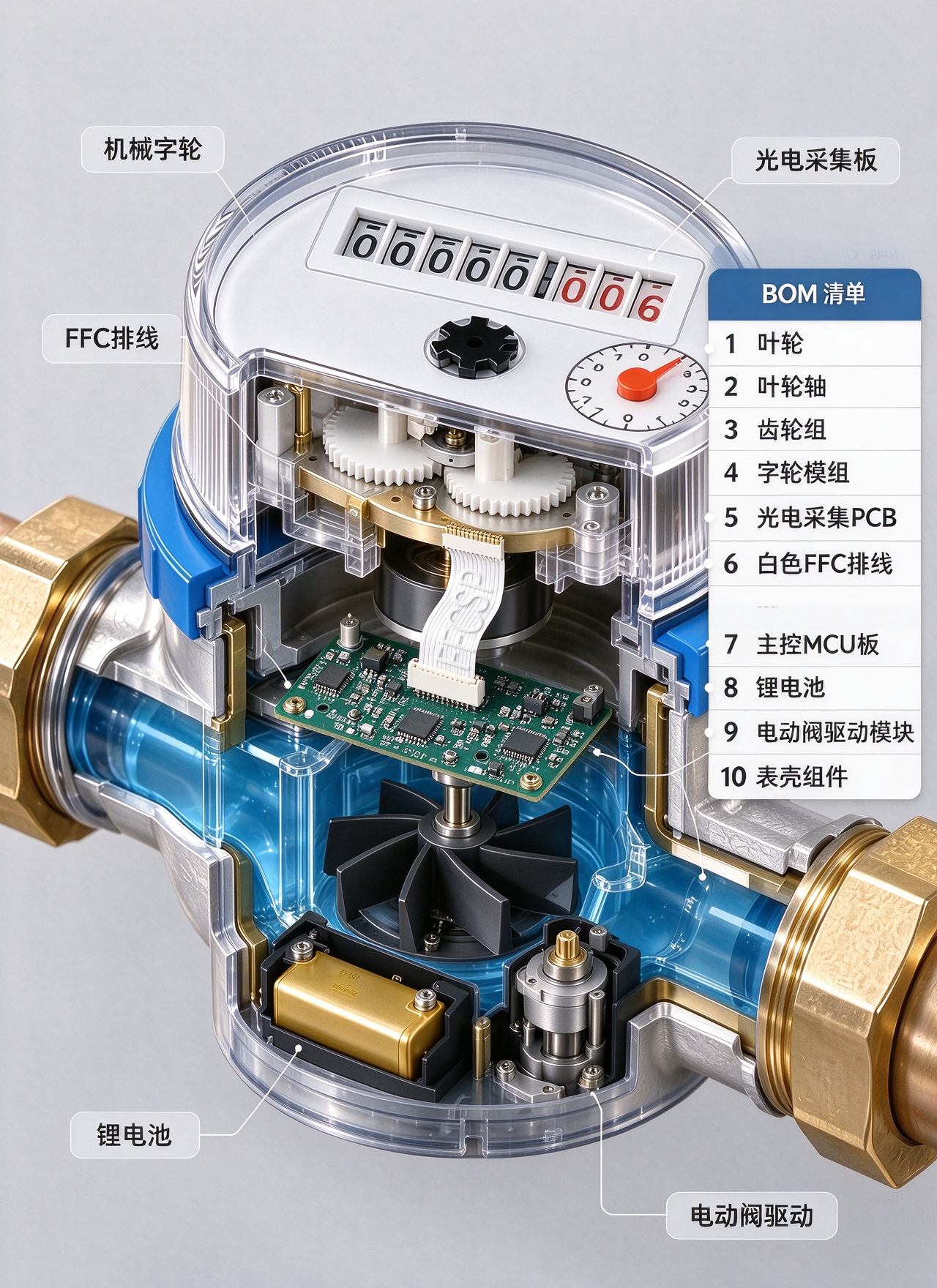

#智能水表结构紧凑：字轮#光电采集 PCB 板（贴在机械字轮上方）和#主板（带电池、通讯芯片、阀门驱动）空间狭小，外壳有装配缝隙。

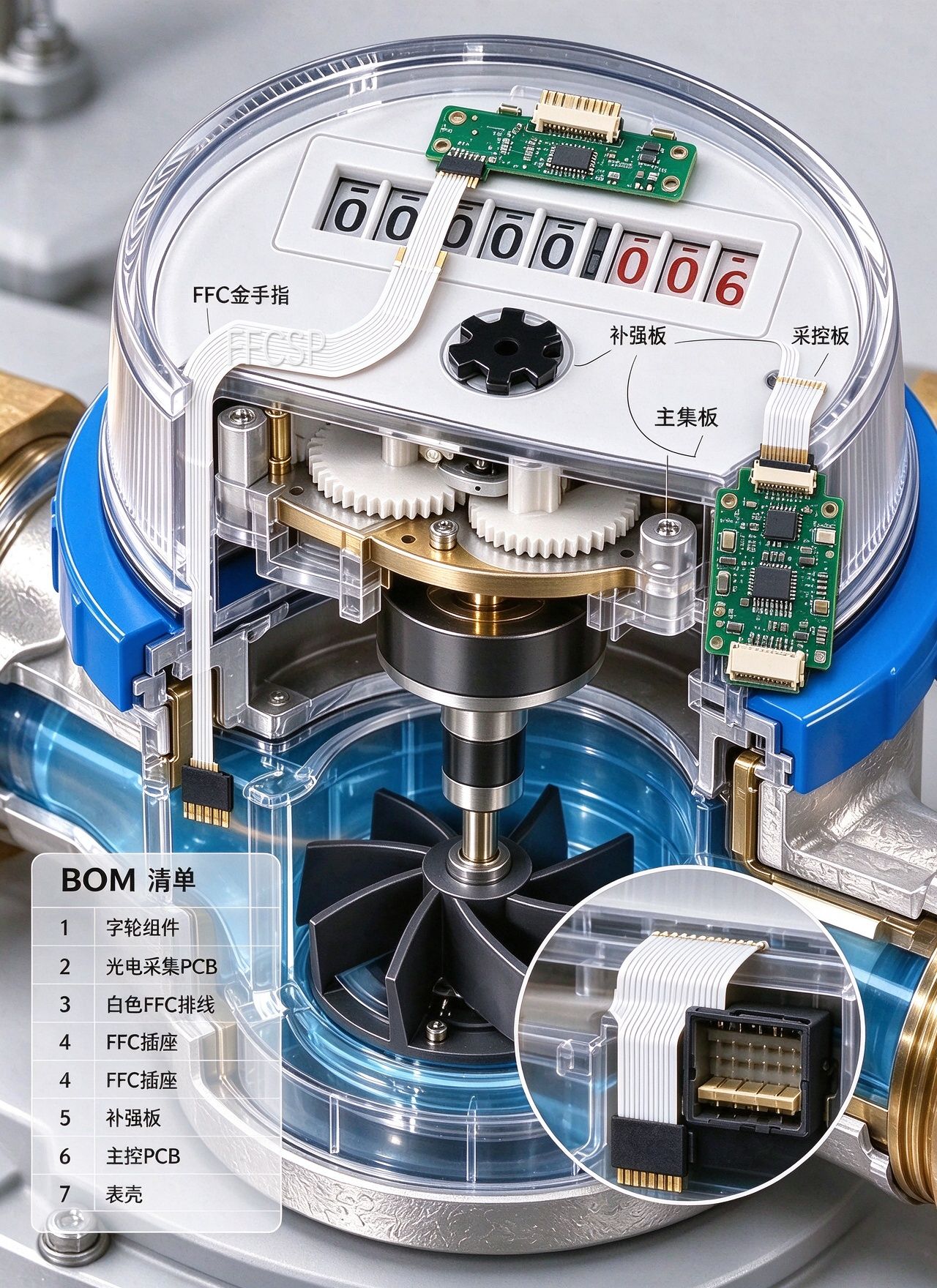

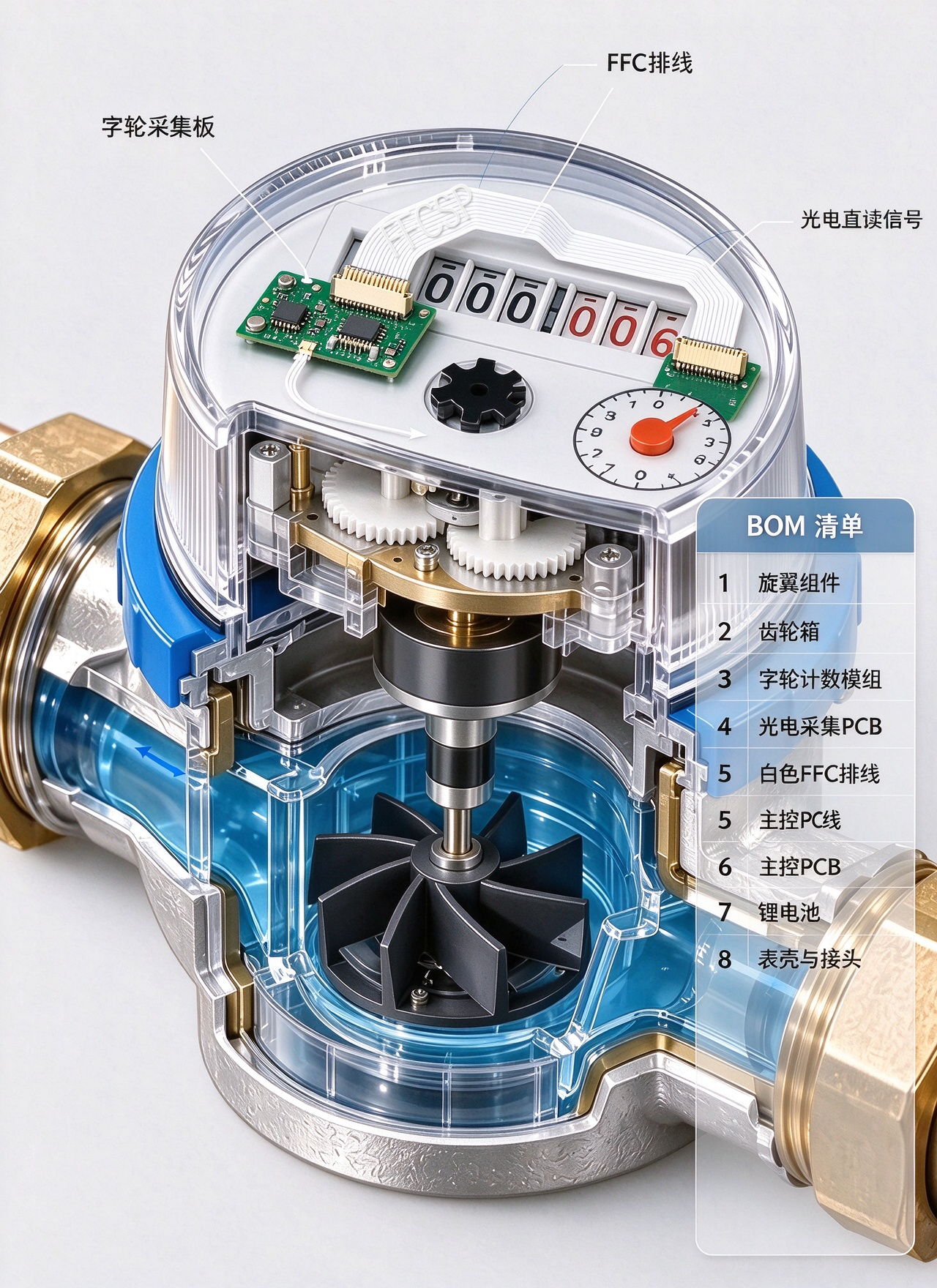

- #FFC 用来连接字轮光电采集板 ↔ # 主控电路板，传输字轮位置信号、脉冲计数信号；
- 部分带电动阀的水表，用 FFC 传输阀门开关驱动信号；
- 优势：极薄、可弯折、占用高度空间极小，适配水表内部狭小腔体；相比普通线束，装配简单、一致性好、抗震动。
2. 水表专用 FFC 关键技术参数（行业通用选型）
表格
|----------------------------|------------------------------|-------------------------------------------|
| FFCSP 参数项目 | 水表常用规格 | 说明 |
| 导体间距 (Pitch) | 0.5mm / 1.0mm | 光电直读水表大多 0.5mm；脉冲简单信号用 1.0mm |
| 芯线数量 | 8Pin /10Pin /12Pin /16Pin | 光电直读多采用 10~16Pin；脉冲发讯 8Pin 足够 |
| 基材 | PET 聚酯膜（常规），少数 PI（高温型） | PET：-20℃~+105℃，成本低；PI 耐温 - 40~150℃用于热水表 |
| 导体材质 | 压延铜（首选），电解铜（低成本） | 压延铜耐反复弯折，水表运输震动不容易断线 |
| 额定电压 | 60V | 水表是 3.6V 锂电池低压系统，余量充足 |
| 耐温范围 | -20℃ ~ +105℃ | 水表安装环境：冬天户外低温、夏天暴晒升温 |
| 最小弯曲半径 | 静态≥5 倍线厚；动态≥10 倍线厚 | 装配弯折后长期静止，属于静态弯折场景 |
| 弯折寿命 | ≥10000 次（静态装配型） | 水表装配完成后基本不再反复弯折，不需要百万次高挠 FFC |
| 绝缘耐压 | AC 500V/1min | 绝缘电阻≥100MΩ |
| 认证 | AWM 20624 / AWM20941，VW-1 阻燃 | 仪表行业安规要求 |
| 厚度 | 0.12mm /0.20mm | 超薄，适配水表表盖内部有限高度 |
3. 水表 FFC 设计要点（工程痛点）
- 防潮防凝露：水表井环境湿度极高，容易凝露。FFC 金手指接头必须搭配防水绝缘胶，防止水汽造成引脚漏电、读数跳变；很多厂商选择带补强板的 FFC，增强插拔强度；
- 抗震动 ：供水管道水锤冲击会持续震动，优先选用压延铜导体 FFC，避免电解铜疲劳断裂；
- 长度公差：水表内部空间固定，FFC 长度公差一般要求 ±0.5mm，过长会挤压，过短拉扯导致接触不良；
- 选型区分：冷水表 PET 基材足够；热水表（≤95℃）必须升级 PI 聚酰亚胺基材 FFC。
4. FFC vs FPC 简单区分（很多客户混淆）
- FFC：柔性扁平排线，铜箔压合在 PET 上，成品扁平，可裁剪长度，成本低；适合水表这种大批量互联；
- FPC：柔性线路板，是蚀刻出来的电路板，可以直接焊元器件；成本更高，水表一般只用 FFC 做板间连线。
三、补充：智能水表完整信号链路
机械字轮转动 → 光电传感器采集字轮码道 → FFC 排线把采集信号送到主控板 → MCU 解析读数 → NB-IoT/LoRa 无线上传水务平台；FFC 就是机械计量单元和电子通讯单元之间的信号桥梁。
