某单位报障："新换的千兆宽带，办公室电脑测速只有 95M。"链路、路由、防火墙全查了，正常。最后在机柜前蹲下来一看------那台"千兆交换机"的端口协商成了 100M 半双工，而网线是那批"便宜超五类"（8 芯只压了 4 芯，只够百兆）。
我把两根线芯压全、重插，端口"啪"地协商到 1000M 全双工，测速直接 940M。
客户恍然大悟："原来'千兆'不是插上就有，还得看物理层这层'编码和协商'合不合拍。"
这一课，就把物理层的最后一环讲透：编码怎么把比特送上线路、速率怎么算、物理层四大杀手怎么定位。
一、为什么需要编码：比特不能"裸奔"
一串 0101 没法直接上线路------线路上传的是电压/光强的连续变化 ，需要一个"翻译规则"把比特变成信号，这就是线路编码（Line Coding）。它解决三个问题：
- 时钟同步：接收端要知道"每个比特的边界在哪"，信号里得有"节拍"；
- 直流平衡：长串连续的 0 或 1 会让电平长期不变，接收端失去同步、器件发热，编码要保证电平均匀变化；
- 效率：同样一根线，编码效率决定能跑多少有效比特。
打个比方：编码就是给比特"配了辆合适的车"------曼彻斯特是老牛车，8B10B 是货车，64B66B 是高铁，PAM4 是"一次拉四个乘客"的公交车。

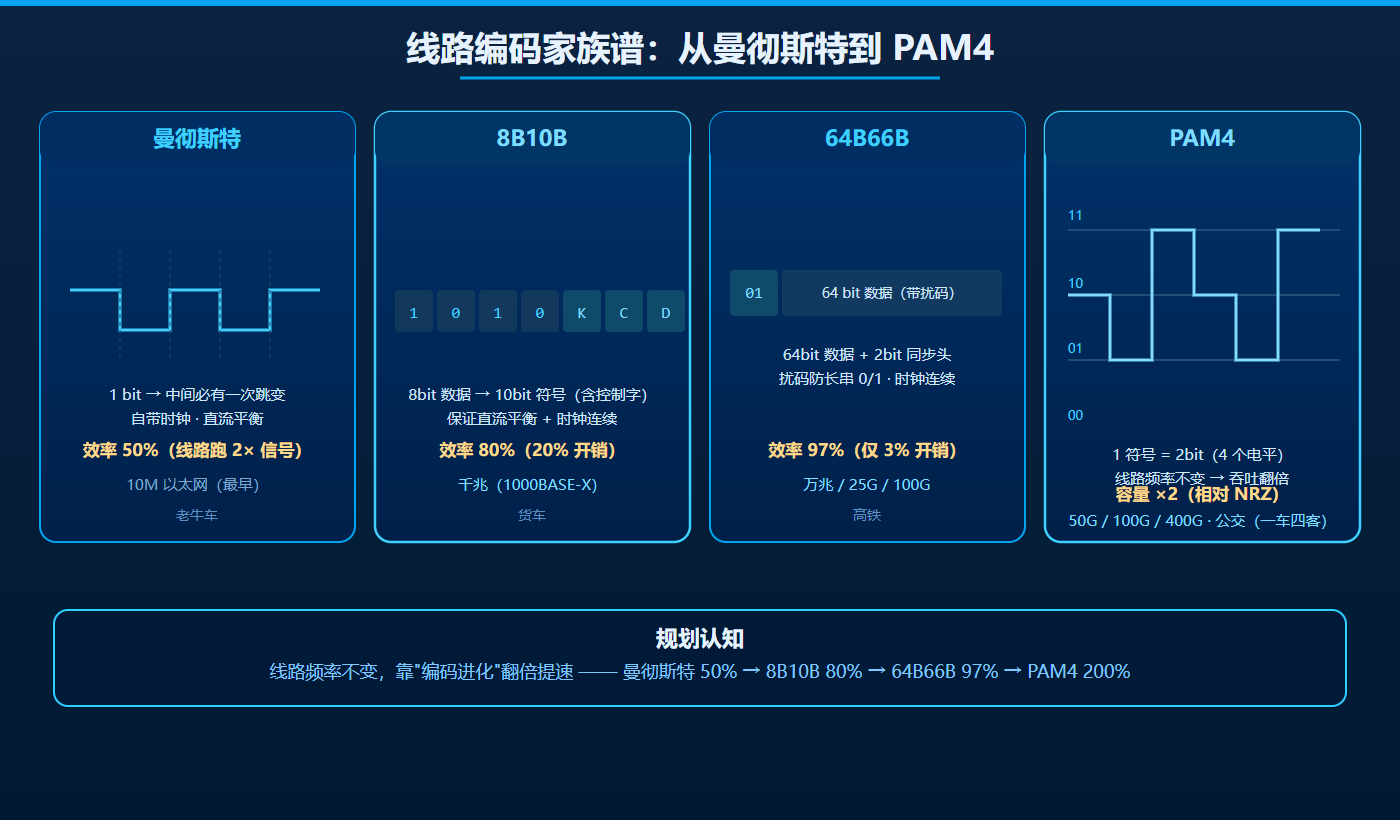

二、编码家族谱：从曼彻斯特到 PAM4
以太网四十多年，线路编码换了好几代：
| 编码 | 规则 | 效率 | 用在哪儿 |
|---|---|---|---|
| 曼彻斯特 | 每个比特中间必有一次跳变（1=低→高，0=高→低） | 50% | 10M 以太网（最早） |
| 8B10B | 8bit 数据 → 10bit 符号，加控制字 | 80% | 千兆（1000BASE-X） |
| 64B66B | 64bit 数据 + 2bit 同步头 | 97% | 万兆/25G/100G（以太网光口） |
| PAM4 | 用 4 个电平，1 个符号承载 2bit | 200%（相对 NRZ） | 50G/100G/400G（数据中心） |
关键认知：
- 曼彻斯特效率只有 50%------传 10M 数据，线路要跑 20M 的信号变化，早被淘汰；
- 8B10B 通过"编码表"保证直流平衡和时钟密度，代价是 20% 带宽；
- 64B66B 只加 2bit 同步头，效率冲到 97%，但要求线路质量更好；
- PAM4 不是"1bit=1电平"，而是 1 符号=2bit------不提高线路频率，直接翻倍吞吐，是 400G/800G 时代的关键。
规划认知 ：同样一根光纤，接口换 64B66B 或 PAM4，速率就能翻倍------物理层的"提速"不全是换介质，编码也在偷偷进化。

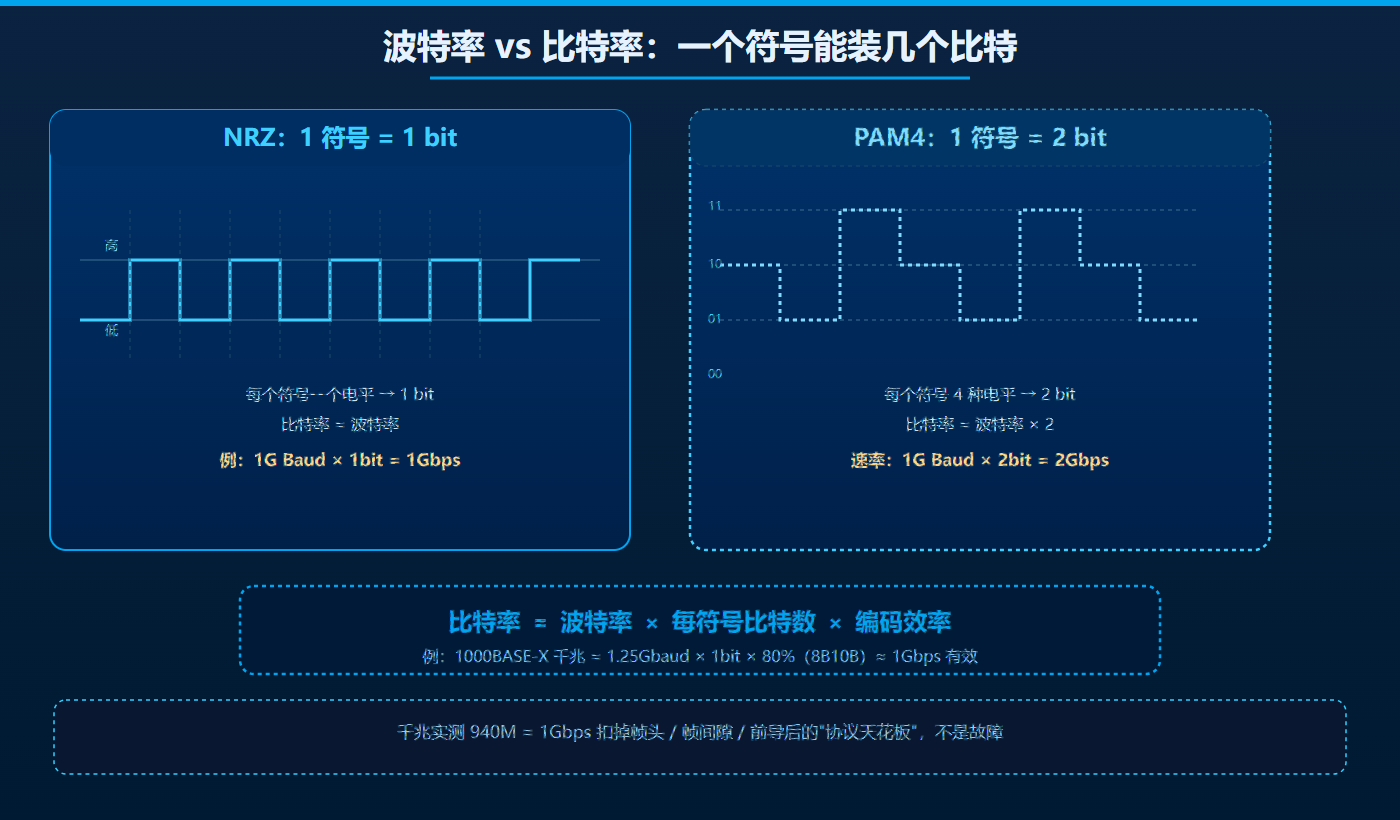

三、波特率 vs 比特率：一个信号符号能装几个比特
这是物理层最容易被绕晕的一对概念：
- 波特率（Baud）：每秒钟信号变化的次数（符号率），单位 Baud；
- 比特率（Bit rate）：每秒钟传输的比特数，单位 bps。
关系很简单：比特率 = 波特率 × 每符号比特数。
- 每符号 1bit（NRZ）：比特率 = 波特率；
- 每符号 2bit（PAM4）：比特率 = 波特率 × 2；
- 加上编码开销：有效数据率 = 线路速率 × 编码效率。
用 Python 把"线路速率→有效速率"算一遍，概念就清楚了：
python
# 编码效率与有效速率换算
codings = [("曼彻斯特", 1, 2, 10), ("8B10B", 8, 10, 1000), ("64B66B", 64, 66, 10000), ("PAM4(忽略开销)", 2, 1, 10000)]
print("编码 线路速率 有效速率")
for name, data, sym, line_rate_mbps in codings:
if name.startswith("PAM4"):
eff = 2.0 # 每符号 2 bit，无编码开销假设
else:
eff = data / sym
valid = line_rate_mbps * eff
print(f"{name:15s} {line_rate_mbps:>7} Mbps {valid:>7.0f} Mbps")
# 实际工程：1G 网口理论 ~1000Mbps，TCP 吞吐 ~940Mbps（扣除帧头/协议开销）
print("\n注: 10G 光口用 64B66B，有效 ~9.7Gbps；若换 PAM4 且线路速率不变，吞吐翻倍")一句话 ："千兆"是线路速率，真正能用的要乘以编码效率。这也是为什么千兆网实际测速到不了 1000M------940M 才是正常值。

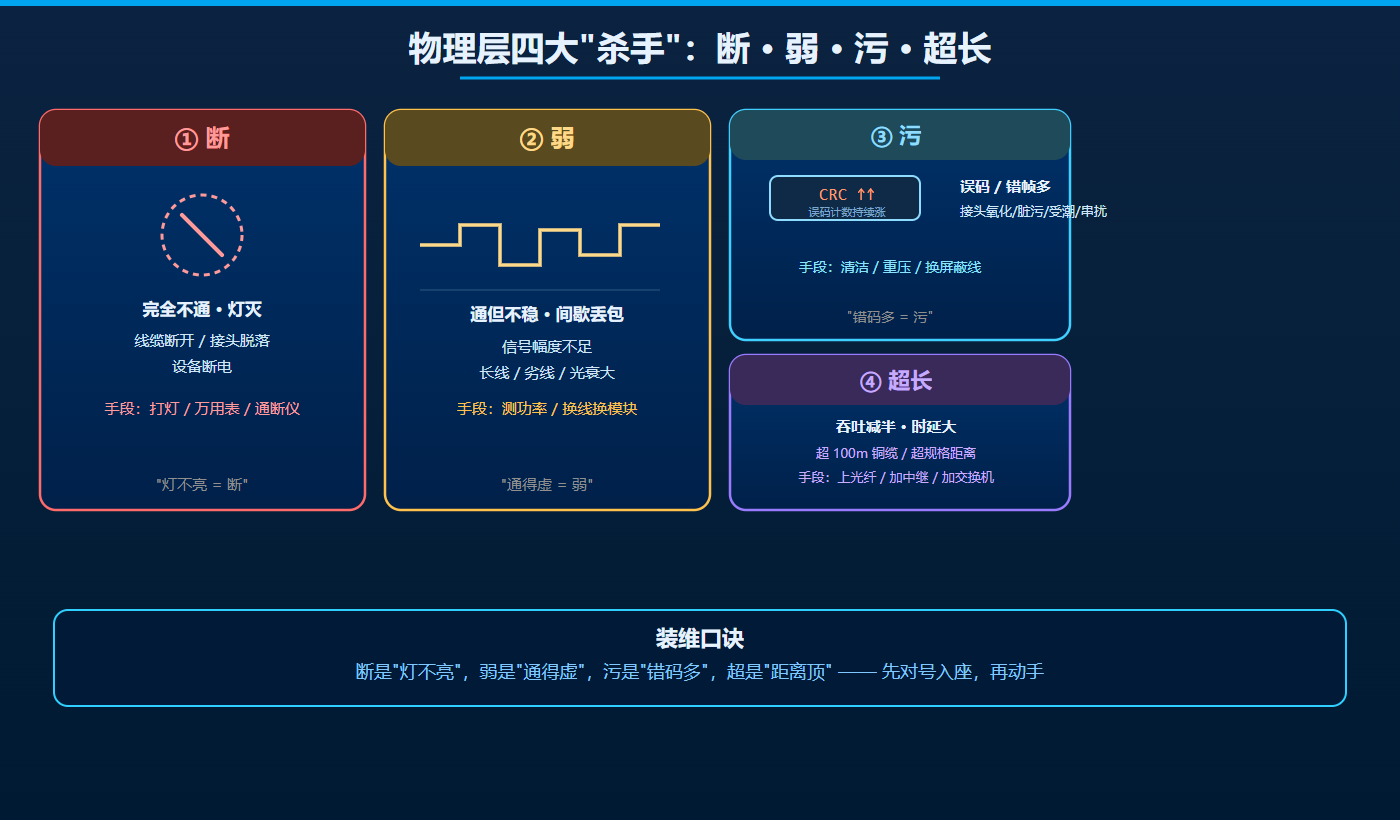

四、物理层四大"杀手"：断·弱·污·超长
排障物理层，90% 的问题集中在四类：
| 杀手 | 现象 | 特征 | 手段 |
|---|---|---|---|
| 断 | 完全不通、灯灭 | 线缆/接头物理断开 | 打灯、万用表、通断测试仪 |
| 弱 | 通但不稳、丢包 | 信号幅度不足（长线、劣线、光衰） | 测光功率/线缆衰减、换线换模块 |
| 污 | 误码、CRC 涨 | 接头氧化、脏污、受潮、串扰 | 清洁接口、重新压接、换屏蔽线 |
| 超长 | 时延大、吞吐减半 | 超 100 米铜缆、超规格距离 | 上光纤或加中继/交换机 |
装维口诀 ：断是"灯不亮"，弱是"通得虚"，污是"错码多"，超是"距离顶"。物理层先按这四类对号入座，能省下一大半排查时间。
五、速率协商与双工：千兆为什么变百兆
千兆变百兆、全双工变半双工，是物理层最经典的"哑故障"：链路正常、灯亮着，就是速度不对。根因通常是：
- 线缆只有 4 芯（只压了 1/2、3/6 两对）------千兆需要 4 对全通；
- 线缆类别不够/超长------超过 100 米或劣质线，协商自动降级；
- 两端自动协商异常------一端固定速率、一端自动，出现"以低者为准"；
- 端口配置错------有人手动指定了 100M。
设备上查看与修复速率协商的命令（华为/思科通用思路）：
bash
# 华为 VRP：查看端口协商结果
display interface GigabitEthernet0/0/1
# Speed(duplex) : 1000M(a-full) # a-full = 自动协商 全双工
# 若显示 100M(a-half)：协商异常，查线缆或强制
# 强制端口速率/双工（与对端保持一致）
interface GigabitEthernet0/0/1
undo negotiation auto # 关闭自动协商
speed 1000
duplex full
# 查物理错包（协商降级后常伴随 CRC/碰撞计数）
display interface GigabitEthernet0/0/1
# Input errors / CRC errors 持续增长 => 物理层脏/劣/超长六、用 Python 验算：网线千兆为什么只有 940M
python
# 千兆理论 vs 实测：帧开销从哪来
# 一个最大帧 1518B（含 8B 前导 + 12B 帧间隙），有效载荷 1500B
frame_total = 1518 # 一个以太网帧在线上占用的字节（含前导+IFG）
payload = 1500 # 实际数据字节
line_rate = 1e9 # 线路速率 1 Gbps
# 每秒最多能传多少帧？
frames_per_sec = line_rate / (frame_total * 8)
# 有效吞吐
valid_bps = frames_per_sec * payload * 8
print(f"千兆线路每秒最多 ~{frames_per_sec:,.0f} 个最大帧")
print(f"有效吞吐上限: {valid_bps/1e6:,.0f} Mbps")
print(f"损失占比: {(1 - valid_bps/line_rate)*100:.1f}%（帧头+帧间隙+前导）")
# 结论：千兆实测 940M 左右 = 协议开销的必然结果，不是故障
print("结论: 940M 是千兆的'协议天花板'，测速低于 940M 才需要查物理层")结论 ：物理层提分不靠"加快线路"，而是------选对介质、认对接口、保证编码、管好协商。把这几件事做对，物理层基本没有故障空间。
小结
- 线路编码把比特变成信号：解决时钟、直流平衡、误码率；
- 编码家族：曼彻斯特（50%）→8B10B（80%）→64B66B（97%）→PAM4（200%）；
- 波特率 vs 比特率：比特率 = 波特率 × 每符号比特数，有效速率还要乘以编码效率；
- 物理四杀手：断、弱、污、超长，先对号入座再排障；
- 千兆 940M 是正常，低于 940M 才怀疑物理层（协商、线缆、超长）；
- 物理层结尾，也是整个"物理介质层"收官------下一步进入数据链路层。
思考题：一根标称六类网线，压接正确、端口协商 1000M，但跑 iPerf3 只有 500M。它属于物理层"四杀手"里的哪一类？除了换线，还有哪些手段可以快速确认？（提示：先用"线缆测试仪"验证链路质量，再考虑是否串入级联设备或中间断点）
