太阳能热水器自动控制系统设计(论文+源码)

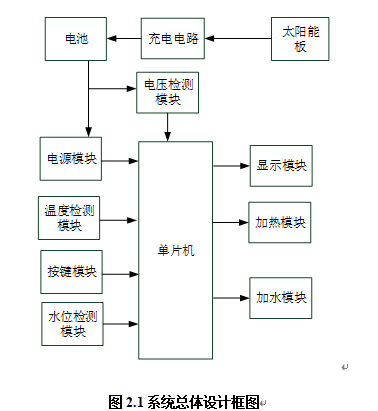

系统选用STC89C52单片机作为系统主控核心,采用防水型的DS18B20温度传感器实现热水器水温检测,用户通过按键模块设置温度的下限和上限,当水温低于下限时,加热模块开始加热,直到水温达到上限才停止;在供电部分,系统采用太阳能板通过TP4056充电模块给电池充电,然后通过电池给系统进行供电,并通过LCD1602液晶显示,温度,电压等数据信息。

STC89C52单片机:作为系统的主控核心,STC89C52具有高性能和丰富的外设资源,能够实现系统的控制和数据处理功能。它负责接收传感器数据、执行控制算法,并控制加热模块的开关,实现对热水器的自动控制。

DS18B20温度传感器:采用防水型设计,能够准确地检测水温,并将温度数据传输给STC89C52单片机,实现对热水器水温的实时监测和控制。

TP4056充电模块:用于太阳能板对电池的充电管理,具有充电效率高、充电电流可调等特点,能够有效地将太阳能转化为电能,为系统供电。

水位传感器:这种传感器是用于监测热水器水箱内的水位情况,通过水位传感器系统可以24小时段内检测水位的高低,然后做出判断是否需要进行加水或者排水,确保热水器内部水位在一个标准的范围之内,保证热水器系统的正常运转。

ADC0832模数转换器:ADC0832它是一款8位模数转换器,将模拟信号转换为数字信号,以便单片机进行工作处理。在系统中ADC0832可以用于将温度传感器、水位传感器等模拟信号转换为数字信号,使单片机能够准确地获取传感器的数据,并做出相应的控制处理。

LCD1602液晶显示屏:用于显示系统的温度、电压等数据信息,具有显示清晰、操作简便等特点,为用户提供方便的数据监测和操作界面。
