【HOGP】规范精讲[6]: HID ISO Service服务定义与GATT落地解析

做过BLE电竞外设、VR交互控制器、高精度工业手柄的开发者都有过这样的经历：明明把HID ISO的传输机制、时序参数、CIS通道配置都调通了，却还是遇到主机不认设备的低延迟能力、模式切换频繁失败、写操作一直返回未知错误、ISO通道建立后数据完全无法解析的问题。排查到最后会发现，90%的坑，都出在HID ISO Service的GATT实现不符合规范上。

[一、HID ISO Service的核心定位：低延迟功能的GATT控制中枢](#一、HID ISO Service的核心定位：低延迟功能的GATT控制中枢)

[二、HID ISO Service的基础规则：开发前必须遵守的全局约束](#二、HID ISO Service的基础规则：开发前必须遵守的全局约束)

[2.1 服务声明与实例约束](#2.1 服务声明与实例约束)

[2.2 GATT子过程强制要求](#2.2 GATT子过程强制要求)

[2.3 标准ATT应用错误码](#2.3 标准ATT应用错误码)

[三、核心特征详解一：HID ISO Properties------设备的ISO能力说明书](#三、核心特征详解一：HID ISO Properties——设备的ISO能力说明书)

[3.1 特征基础属性](#3.1 特征基础属性)

[3.2 特征全字段解析与配置规则](#3.2 特征全字段解析与配置规则)

[3.3 特征的核心行为规则](#3.3 特征的核心行为规则)

[四、核心特征详解二：LE HID Operation Mode------模式切换的控制台](#四、核心特征详解二：LE HID Operation Mode——模式切换的控制台)

[4.1 特征基础属性](#4.1 特征基础属性)

[4.2 特征全字段解析与配置规则](#4.2 特征全字段解析与配置规则)

[4.3 特征的行为规则与附录B模式切换时序联动](#4.3 特征的行为规则与附录B模式切换时序联动)

五、开发落地避坑指南：90%的问题都出在这里

六、检验

如果说HID ISO传输机制是低延迟能力的发动机，那HID ISO Service就是控制这台发动机的驾驶舱。它是蓝牙SIG在HOGP v1.1规范中，专门为HID ISO低延迟功能定义的标准GATT服务，是主机和设备之间完成ISO能力协商、模式切换控制、传输参数配置的唯一官方接口。没有这个服务的正确实现，主机和设备根本无法完成ISO通道的标准化对接，所有低延迟的设计都无从落地。

本文从服务的核心定位、基础规则、两大核心特征的全字段解析、协议联动流程、开发避坑指南全维度，把HID ISO Service的所有规范细节拆解得明明白白，同时结合规范中的模式切换时序，彻底搞懂这个服务的设计逻辑，避开开发中90%的常见问题。

一、HID ISO Service的核心定位：低延迟功能的GATT控制中枢

在深入规范细节之前，我们先搞清楚一个核心问题：HID ISO Service在整个HOGP架构里，到底扮演什么角色？它和我们熟悉的HID Service是什么关系？

我们可以用一个非常形象的比喻来理解：

传统的HID Service，相当于BLE HID设备的基础驾驶系统，负责常规的油门、刹车、转向控制，也就是所有基于GATT的HID报告传输，满足普通办公键鼠的基础需求。
HID ISO Service，相当于这套系统的运动模式控制台，专门负责控制低延迟、高响应的运动模式切换，告诉主机这台车能跑多快、能承受多大的扭矩、支持哪些赛道模式，同时接收主机的模式切换指令，完成运动模式的激活和关闭。

规范里对这个服务的核心边界做了明确的定义：

The HID ISO Service defines one characteristic to describe the ISO-related properties of the HID Device, and one characteristic to configure the HID ISO behavior and the state changes between the Default Operation mode and Hybrid Operation mode.

这句话直接点明了这个服务的两大核心职责，也是整个服务的设计核心：

能力描述：向主机完整披露设备的HID ISO相关能力，包括支持的报告间隔、SDU大小、可走ISO通道的报告列表、可选功能支持情况，相当于设备给主机的一份官方规格说明书。
行为控制：接收主机的指令，完成默认模式和混合模式的切换，配置ISO传输的相关参数，同时支持设备向主机发起模式切换请求，是整个低延迟功能的控制开关。

和很多人理解的不同，HID ISO Service并不是HID Service的子服务，而是一个完全独立的主服务。规范里明确说明，这个服务不依赖任何其他GATT服务，哪怕没有HID Service，它也可以独立存在。但在实际的HOGP落地中，它必须和HID Service配合使用------HID Service负责基础的HID报告定义和常规传输，HID ISO Service负责低延迟ISO通道的控制，二者共同实现混合模式的双链路传输。

二、HID ISO Service的基础规则：开发前必须遵守的全局约束

在拆解核心特征之前，我们先把规范里定义的服务全局规则讲透。这些规则是服务实现的底线，只要有一条不符合，主机就可能完全不识别这个服务，甚至导致蓝牙认证失败。

2.1 服务声明与实例约束

首先是最基础的服务声明规则，也是开发中最容易踩的第一个坑：

服务类型 强制要求：HID ISO Service必须实例化为Primary Service，也就是主服务，绝对不能定义为Secondary Service次要服务。BLE协议里，只有主服务才能被主机在服务发现阶段主动识别，次要服务只能被主服务包含引用，一旦定义为次要服务，主机在标准服务发现流程中根本找不到这个服务，低延迟功能直接失效。
实例数量强制约束 ：规范里明确要求Only one instance of the HID ISO Service shall be allowed on a Server. 也就是说，一个BLE设备上，只能有一个HID ISO Service实例，绝对不能创建多个实例。很多开发者为了区分多个HID接口，想做多实例服务，这是规范明确禁止的，主机发现多个实例后，会直接忽略所有实例，导致功能完全失效。
UUID 规范要求：服务必须使用蓝牙SIG官方分配的HID ISO Service标准UUID，绝对不能使用自定义UUID。只有使用官方分配的UUID，主机才能在服务发现阶段，识别出这是一个标准的HID ISO服务，从而按照规范流程进行能力读取和控制。

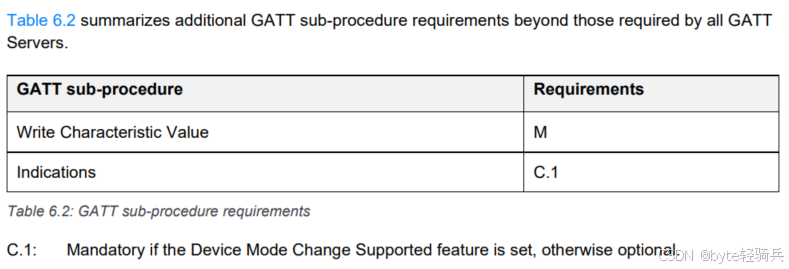

2.2 GATT子过程强制要求

规范里明确了服务端（也就是HID设备）必须支持的GATT子过程，这是主机和设备正常通信的基础，少一个都不行：

Write Characteristic Value：强制必选。主机需要通过写特征值的方式，向设备发送模式切换指令和配置参数，没有这个能力，主机根本无法控制设备的模式切换，这是整个服务的核心基础能力。
Indications：条件必选。只有当设备支持主动向主机发起模式切换请求时，才必须支持这个子过程；如果不支持主动请求，这个能力是可选的。这里要特别注意，一旦开启了设备主动模式切换的能力，就必须为对应的特征添加Client Characteristic Configuration Descriptor（CCCD）描述符，否则设备无法向主机发送Indication，主机也无法接收设备的模式切换请求。

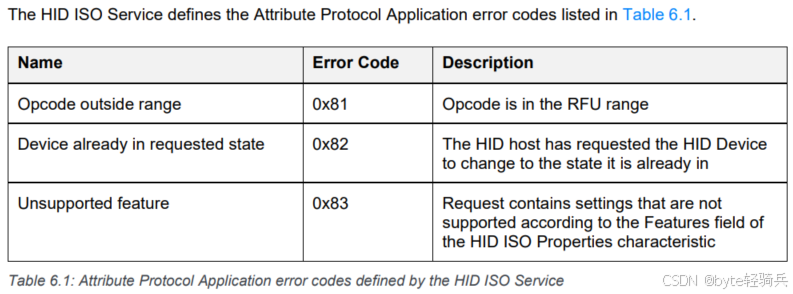

2.3 标准ATT应用错误码

规范里专门为HID ISO Service定义了3个ATT层的应用错误码，这是开发中必须严格实现的部分。很多开发者遇到主机写操作失败，只会返回通用的ATT错误码，导致主机根本无法定位问题，只能报未知错误，这是非常不规范的实现。

这3个错误码的触发场景、返回时机和含义，我整理成了清晰的表格，每个场景都对应了开发中的实际情况：

|-----------------------------------|----------|-------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 错误码名称 | 错误码值 | 触发场景与使用规则 |
| Opcode outside range | 0x81 | 主机写入的Opcode值不在规范定义的合法范围内，也就是除了0x01和0x02之外的其他RFU保留值。设备收到非法Opcode后，必须在写响应中返回这个错误码，不能用通用错误码替代。 |
| Device already in requested state | 0x82 | 主机请求切换的模式，设备已经处于该状态。最常见的场景：设备已经在混合模式下运行，主机又发送了切换混合模式的指令；或者已经在默认模式下，主机又发送了切换默认模式的指令。此时设备必须返回这个错误码，告知主机无需重复切换。 |
| Unsupported feature | 0x83 | 主机写入的配置参数中，包含了设备不支持的功能或参数。这是开发中最常触发的错误码，常见场景包括：主机选择了设备不支持的报告间隔、配置的SDU大小超过了设备的最大值、开启了设备不支持的确认/重复传输功能、选择的报告索引超出了设备的支持范围。只要主机的配置超出了设备在能力描述中声明的范围，设备就必须返回这个错误码。 |

这里要特别强调一个规范要求：只有当主机的写请求完全符合规范、所有参数都在设备的支持范围内时，设备才能返回成功响应；只要有任何一个参数不符合要求，就必须返回对应的错误码，绝对不能忽略非法参数，用默认值替代，否则会导致主机和设备的配置状态不一致，出现后续的传输异常。

三、核心特征详解一：HID ISO Properties------设备的ISO能力说明书

HID ISO Properties是HID ISO Service的第一个核心特征，也是主机连接设备后，第一个必须读取的特征。它就像设备给主机的一份完整、不可修改的官方规格说明书，主机所有的ISO配置、模式切换操作，都必须严格按照这份说明书里的内容来执行，一旦超出范围，设备就会返回不支持的错误。

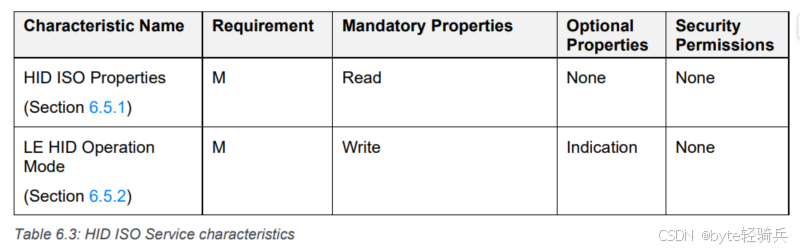

3.1 特征基础属性

规范里对这个特征的基础属性做了严格的强制要求，没有任何可选项：

支持要求：强制必选，所有实现HID ISO Service的设备，都必须包含这个特征。

特征属性：仅支持Read只读属性，不支持写、通知、指示等任何其他属性。因为这是设备的能力声明，连接期间不能被主机修改，也不能动态变化。

安全权限：必须和HID Service的特征保持一致的安全级别，也就是需要加密的链路才能读取，防止未授权的设备读取设备的能力参数，符合HOGP的安全规范要求。

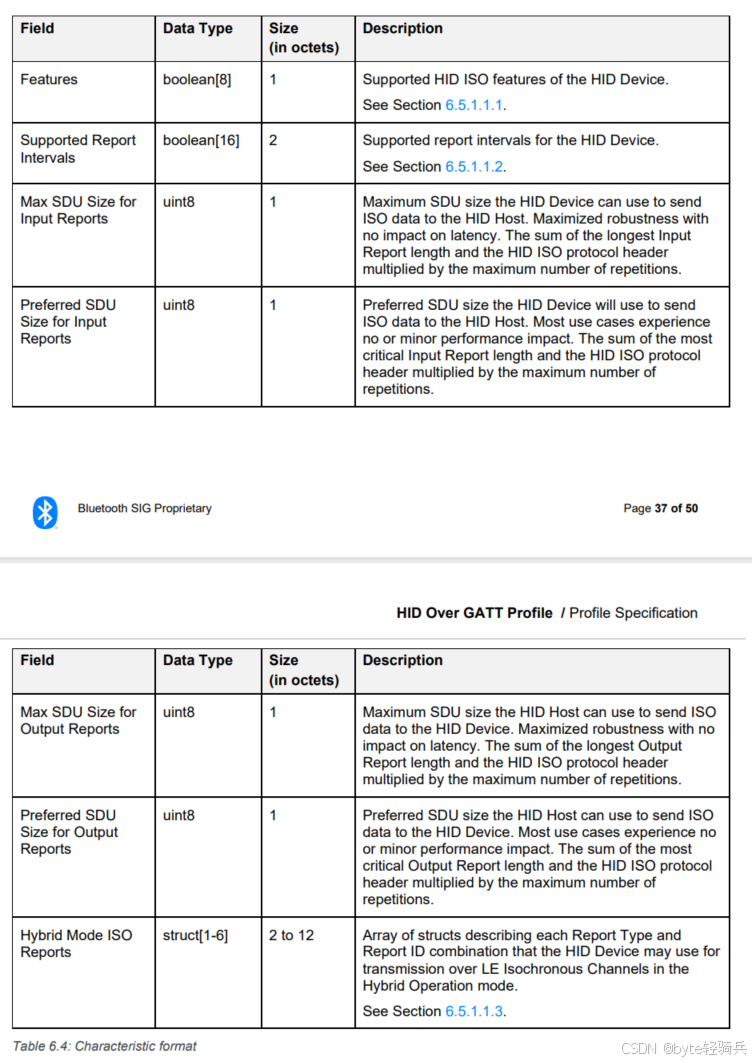

3.2 特征全字段解析与配置规则

这个特征的结构是固定的，除了最后一个可变长度的数组字段，前面的字段长度都是固定的，总长度在10字节到20字节之间。规范里对每个字段的长度、数据类型、含义、配置规则都做了明确的定义，我们逐个拆解，同时结合实际开发的例子，帮你彻底搞懂每个字段的配置方法。

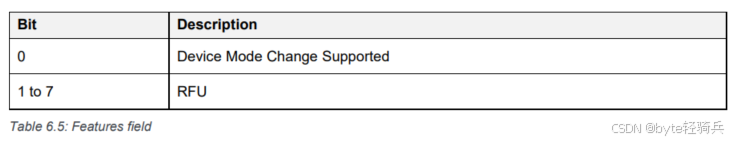

3.2.1 Features字段：1字节，设备功能开关

这个字段是1字节的位域，共8个布尔位，用来声明设备的可选功能支持情况，目前规范里只定义了最低位，其他7位都是保留位，必须设置为0。

Bit0：Device Mode Change Supported，设备模式切换支持位。这个位设为1，代表设备支持主动向主机发起模式切换请求；设为0，代表设备不支持主动请求，只能被动等待主机发起模式切换。

Bit1~Bit7：RFU保留位，必须全部设置为0，不能用于自定义功能，否则会被主机判定为非法参数。

这里要特别注意：这个位是设备支持主动模式切换的唯一前提。如果这个位设为0，哪怕你在固件里实现了主动请求的逻辑，也是不符合规范的，主机有权直接忽略设备的所有Indication请求。

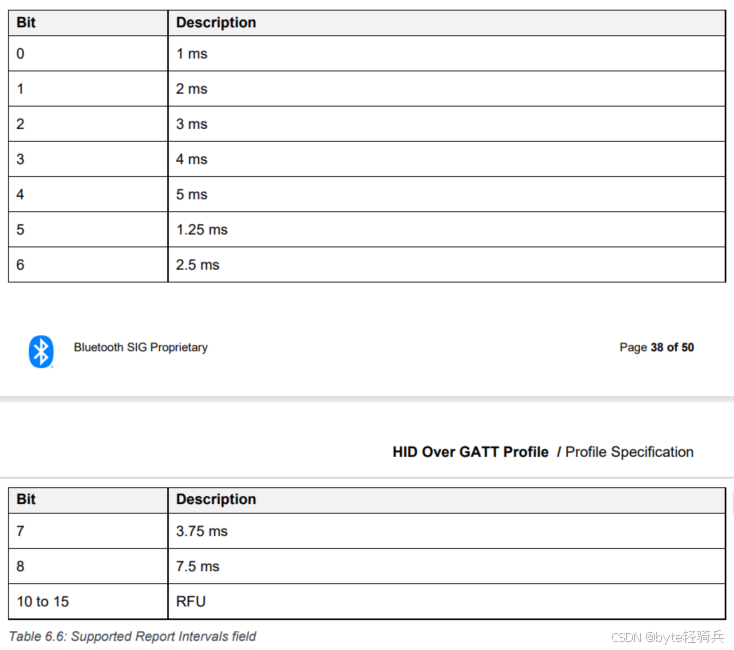

3.2.2 Supported Report Intervals字段：2字节，支持的报告间隔声明

这个字段是2字节的位域，共16个布尔位，每个bit对应一个设备支持的报告间隔，主机只能选择这个字段里设为1的报告间隔，否则设备会返回不支持的错误码。

规范里对每个bit对应的报告间隔做了明确的定义，我整理成了清晰的对应表：

|-------------|-------------|------------------------|
| Bit位 | 对应的报告间隔 | 支持要求 |
| Bit0 | 1ms | 可选支持 |
| Bit1 | 2ms | 可选支持 |
| Bit2 | 3ms | 可选支持 |
| Bit3 | 4ms | 可选支持 |
| Bit4 | 5ms | 强制必选，至少支持5ms或7.5ms中的一个 |
| Bit5 | 1.25ms | 可选支持 |
| Bit6 | 2.5ms | 可选支持 |
| Bit7 | 3.75ms | 可选支持 |
| Bit8 | 7.5ms | 强制必选，至少支持5ms或7.5ms中的一个 |
| Bit9~Bit15 | RFU保留位 | 必须全部设为0 |

这里有两个绝对不能违反的强制规则：

设备必须至少支持5ms和7.5ms中的一个，也就是Bit4和Bit8必须至少有一个设为1，否则设备不符合HOGP的基础规范要求，无法通过蓝牙认证。

主机后续配置报告间隔时，必须且只能选择这个字段里设为1的bit对应的间隔，不能选择设备不支持的间隔。

举个实际开发的例子：一个电竞鼠标，需要支持1ms、2ms、5ms、7.5ms四个报告间隔，那这个字段的Bit0、Bit1、Bit4、Bit8需要设为1，其他bit设为0。换算成16进制，就是0x0113，这个值就是这个字段需要填入的数值。

3.2.3 输入/输出报告的Max/Preferred SDU Size字段：共4字节，SDU长度声明

这四个字段都是1字节的uint8无符号整数，分为两组，分别对应设备到主机的输入报告，和主机到设备的输出报告，用来声明SDU的最大支持长度和推荐长度。

很多开发者在这里搞混了Max和Preferred的区别，导致配置错误，影响传输性能，我们分别讲清楚：

Max SDU Size for Input Reports：1字节，设备向主机发送ISO数据的最大SDU长度，单位是字节。规范里明确要求，这个值的计算方式是：最长的输入报告长度 + 3字节的HID ISO协议头 × 最大重复次数。这个值是设备能支持的绝对上限，主机配置的输入SDU长度，绝对不能超过这个值，否则设备会返回不支持的错误码。

Preferred SDU Size for Input Reports：1字节，设备推荐的输入报告SDU长度。这个值是设备在实际使用中，性能最好、功耗最优的长度，通常是设备最常用的核心报告长度 + 3字节协议头 × 常用重复次数。规范里明确要求，主机如果没有特殊的带宽限制，应该优先使用这个值，不会对设备的性能造成任何影响。

Max SDU Size for Output Reports：1字节，主机向设备发送ISO数据的最大SDU长度，计算规则和输入报告一致，是最长输出报告长度 + 3字节协议头 × 最大重复次数，是主机配置输出SDU的绝对上限。

Preferred SDU Size for Output Reports：1字节，设备推荐的输出报告SDU长度，主机无特殊限制时优先使用。

这里要特别注意：SDU长度的计算，必须包含3字节的HID ISO协议头，很多开发者只算了报告本身的长度，忘了加协议头，导致主机配置的SDU长度刚好卡在设备的实际上限上，长报告传输时出现丢包和截断。

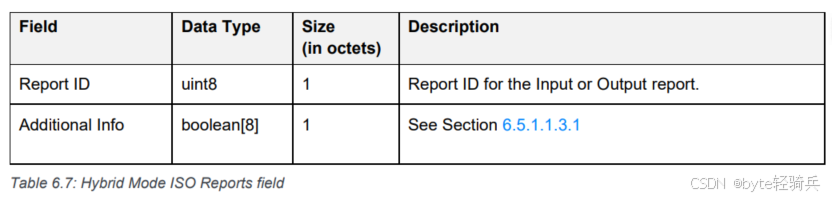

3.2.4 Hybrid Mode ISO Reports字段：2~12字节，可走ISO的报告列表

这个字段是整个Properties特征里最复杂、最容易踩坑的部分，它定义了设备里哪些HID报告可以走ISO通道传输，每个报告的类型、支持的可选功能。主机后续只能从这个列表里选择要启用的ISO报告，不能选择列表之外的报告。

规范里明确要求，这个字段是一个结构体数组，每个结构体固定2字节，数组长度最少1个，最多6个，所以整个字段的长度在2字节到12字节之间。

每个结构体的结构是固定的，分为两个1字节的字段：

Report ID：1字节uint8，对应HID Service里Report Map中定义的HID报告ID，必须和Report Map里的报告ID完全一致，不能有任何偏差。如果报告没有ID，这个字段必须设为0。
Additional Info：1字节位域，共8个布尔位，用来声明这个报告的类型和支持的可选功能，每个bit的定义如下：

Bit0：Report Type，报告类型。0代表Input Report输入报告，1代表Output Report输出报告，必须和Report Map里的报告类型完全一致。

Bit1：Confirmation Supported，确认机制支持位。1代表这个报告支持接收确认机制，0代表不支持。

Bit2：Repetition Supported，重复传输支持位。1代表这个报告支持重复传输机制，0代表不支持。

Bit3~Bit7：RFU保留位，必须全部设为0。

这里有三个开发中必须遵守的核心规则，也是最容易踩坑的地方：

报告ID和类型必须和HID Service完全匹配：这个字段里的每个结构体的Report ID和Report Type，必须和HID Service中Report Map里定义的报告完全一致。如果不一致，主机就算选中了这个报告，也无法和实际的HID报告对应起来，导致ISO通道传输的数据完全无法解析，出现光标乱跳、按键无响应的问题。

数组长度最多6个：这个结构体数组最多只能有6个元素，也就是设备最多只能声明6个可走ISO通道的报告，不能超过这个数量。

混合模式会话最多选2个：虽然设备最多可以声明6个可选报告，但规范里明确要求，在一个混合模式会话中，主机最多只能选择1个输入报告和1个输出报告，也就是最多2个报告走ISO通道，其他报告依然走GATT链路。

举个实际的例子：一个电竞鼠标，有两个可走ISO的报告：

第一个是输入报告，Report ID 0x01，对应鼠标的XY轴移动和按键数据，支持确认机制和重复传输，所以Additional Info的Bit0=0，Bit1=1，Bit2=1，其他位0，换算成16进制是0x06。
第二个是输出报告，Report ID 0x02，对应鼠标的灯效控制数据，不支持确认和重复传输，所以Additional Info的Bit0=1，Bit1=0，Bit2=0，其他位0，换算成16进制是0x01。

那这个Hybrid Mode ISO Reports字段，就是两个结构体组成的数组，值为0x01060201，总长度4字节，完全符合规范要求。

3.3 特征的核心行为规则

规范里对这个特征的行为做了一个强制要求，很多开发者在这里踩了坑：

The value of the HID ISO Properties shall be static during a connection.

也就是说，这个特征的值，在整个BLE连接期间，必须是完全静态的，不能动态修改。

主机在连接后，只会读取一次这个特征的值，然后缓存下来，在整个连接期间都不会再重复读取。如果设备在连接期间动态修改了这个特征的值，会导致主机缓存的能力和设备的实际能力完全不匹配，后续的配置操作会频繁返回不支持的错误码，模式切换完全失败。

四、核心特征详解二：LE HID Operation Mode------模式切换的控制台

如果说HID ISO Properties是设备的能力说明书，那LE HID Operation Mode就是整个HID ISO Service的控制台。主机通过写这个特征，来发送模式切换指令、配置ISO传输参数；设备通过这个特征，向主机发起模式切换请求，是整个低延迟功能的核心控制入口。

4.1 特征基础属性

规范里对这个特征的基础属性做了明确的要求：

支持要求：强制必选，所有实现HID ISO Service的设备，都必须包含这个特征。

强制属性：Write，可写属性，必须支持，主机通过写操作发送控制指令。

可选属性：Indications，指示属性，条件必选。只有当Properties特征里的Device Mode Change Supported位设为1时，才必须支持这个属性，同时必须添加对应的CCCD描述符；否则这个属性是可选的。

安全权限：和Properties特征一致，必须和HID Service保持相同的安全级别，需要加密链路才能进行写操作和指示操作。

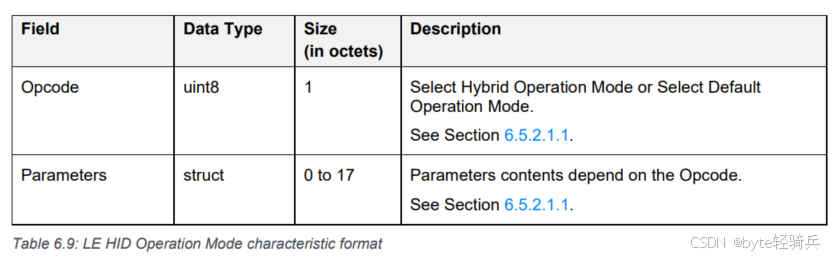

4.2 特征全字段解析与配置规则

这个特征的结构分为两个部分：固定1字节的Opcode字段，和可变长度的Parameters字段，总长度在1字节到18字节之间。

4.2.1 Opcode字段：1字节，操作指令码

这个字段是1字节的uint8无符号整数，定义了当前操作的类型，规范里只定义了两个合法的Opcode值，其他所有值都是RFU保留值，设备收到后必须返回0x81 Opcode outside range错误码。

两个合法的Opcode定义如下：

|-------------|-------------------------------|--------------------------------------------|---------------------------|

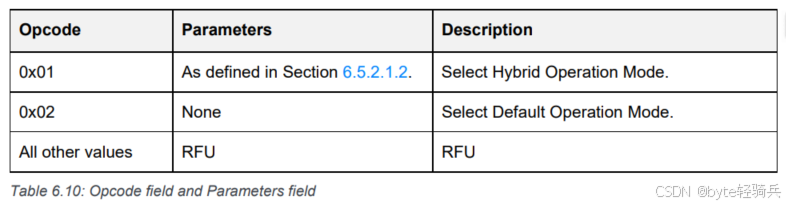

| Opcode值 | 指令名称 | 功能描述 | Parameters字段要求 |
| 0x01 | Select Hybrid Operation Mode | 选择混合操作模式，主机通过这个指令，让设备切换到混合模式，同时携带所有ISO配置参数 | 必须携带完整的Parameters字段，不能为空 |
| 0x02 | Select Default Operation Mode | 选择默认操作模式，主机通过这个指令，让设备切换回默认模式，关闭ISO传输 | Parameters字段必须为空，不能携带任何数据 |

这里要特别注意：Opcode 0x02切换默认模式时，Parameters字段必须为空。如果主机携带了参数，设备有权判定为非法请求，返回对应的错误码。

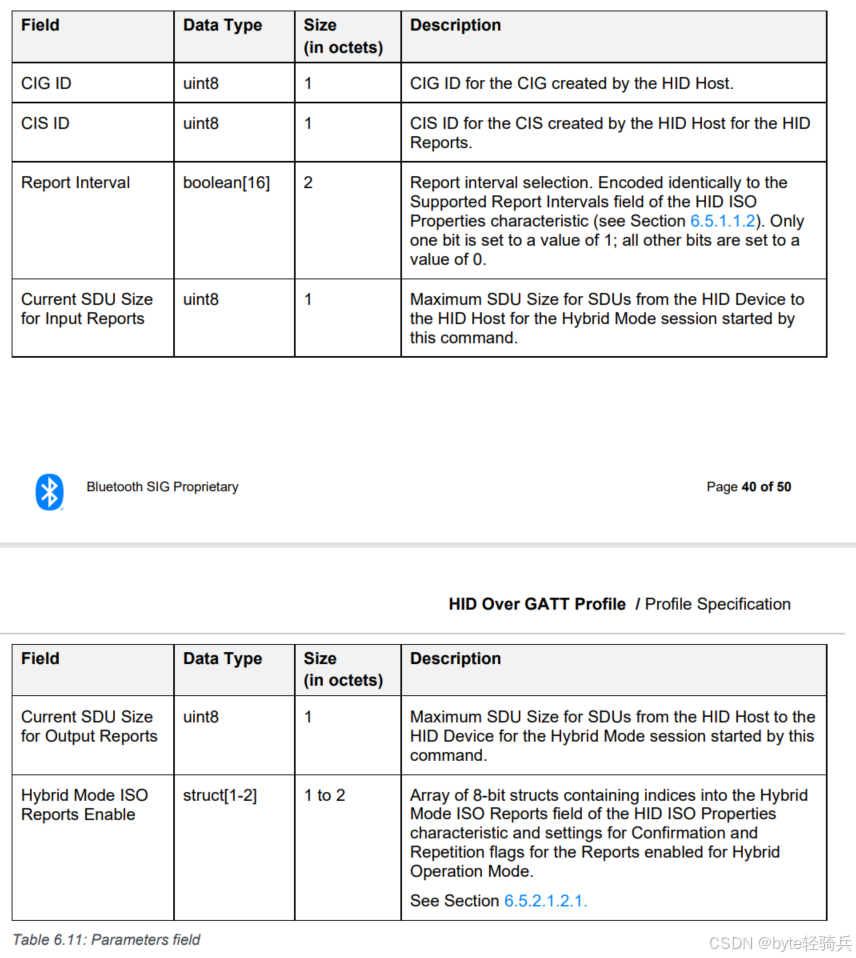

4.2.2 Parameters字段：0~17字节，混合模式配置参数

只有当Opcode是0x01切换混合模式时，这个字段才存在，总长度固定为17字节以内，结构是固定的，规范里对每个字段的顺序、长度、含义、配置规则都做了明确的定义，我们逐个拆解，同时结合之前的Properties特征，讲清楚每个字段的配置约束。

1. CIG ID：1字节uint8，CIG组ID

这个字段是主机创建的Connected Isochronous Group（CIG）的ID，由主机分配和管理，设备只需要透传这个ID，不需要做任何修改，也不需要校验，因为CIG是主机的蓝牙控制器创建和管理的，设备只是被动接受CIS通道的连接。

2. CIS ID：1字节uint8，CIS流ID

这个字段是主机创建的Connected Isochronous Stream（CIS）的ID，对应CIG组里的CIS流，同样由主机分配，设备被动接受，不需要修改和校验。

3. Report Interval：2字节位域，选定的报告间隔

这个字段的编码格式，和Properties特征里的Supported Report Intervals字段完全一致，每个bit对应一个报告间隔。这里有两个绝对不能违反的强制规则：

必须且只能有一个bit设为1，不能同时设置多个bit，否则设备会返回0x83不支持的错误码。

设为1的这个bit，必须在Properties特征的Supported Report Intervals字段里是设为1的，也就是必须是设备支持的报告间隔，否则设备会返回0x83错误码。

很多开发者在这里踩坑，设置了多个bit为1，或者选了设备不支持的报告间隔，导致写操作直接失败，模式切换无法完成。

4. Current SDU Size for Input Reports：1字节uint8，输入报告SDU长度

主机配置的、本次混合模式会话中使用的输入报告SDU长度，必须小于等于Properties特征里的Max SDU Size for Input Reports，否则设备会返回0x83错误码。规范里推荐，主机如果没有特殊限制，应该使用Properties里的Preferred SDU Size for Input Reports的值，保证设备的最佳性能。

5. Current SDU Size for Output Reports：1字节uint8，输出报告SDU长度

主机配置的、本次混合模式会话中使用的输出报告SDU长度，必须小于等于Properties特征里的Max SDU Size for Output Reports，否则设备会返回0x83错误码，同样推荐使用设备的Preferred值。

6. Hybrid Mode ISO Reports Enable：1~2字节，启用的ISO报告列表

这个字段是一个结构体数组，每个结构体固定1字节，数组长度最少1个，最多2个，对应主机本次会话中要启用的ISO报告，也就是最多1个输入报告和1个输出报告。

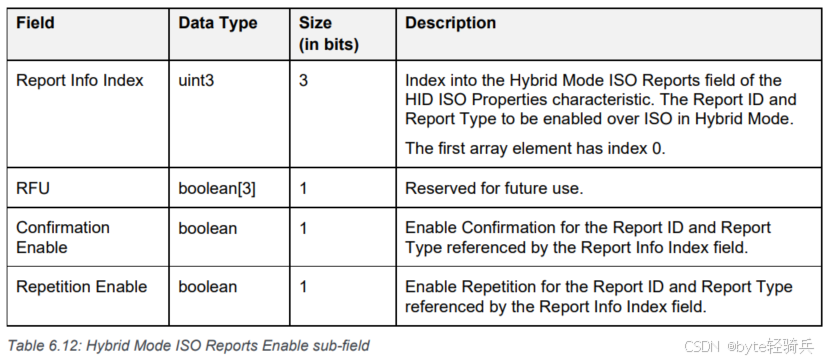

每个结构体是1字节的位域，分为四个部分，规范里的定义如下：

|---------------------|--------|-----------------------------------------------------------------------------------------------------------------|
| 位域部分 | 长度 | 含义与配置规则 |
| Report Info Index | 3bit | 对应Properties特征里Hybrid Mode ISO Reports数组的索引，第一个元素索引为0，第二个为1，以此类推。必须是Properties里存在的索引，不能超出数组的长度范围，否则设备返回0x83错误码。 |
| RFU | 3bit | 保留位，必须全部设为0。 |
| Confirmation Enable | 1bit | 确认机制启用位。1代表开启，0代表关闭。只有当对应报告的Additional Info里的Confirmation Supported位是1时，才能设为1，否则设备返回0x83错误码。 |
| Repetition Enable | 1bit | 重复传输启用位。1代表开启，0代表关闭。只有当对应报告的Additional Info里的Repetition Supported位是1时，才能设为1，否则设备返回0x83错误码。 |

这里的核心约束是：所有配置都必须和Properties里声明的能力完全匹配，不能开启设备不支持的功能，不能选择设备没有声明的报告，否则设备会直接返回不支持的错误码。

举个例子，还是之前的电竞鼠标，Properties里的Hybrid Mode ISO Reports数组有两个元素，索引0是输入报告，索引1是输出报告。主机要启用这两个报告，同时为输入报告开启确认和重复传输，输出报告都不开启，那这个字段的两个结构体分别是：

第一个结构体（索引0）：Report Info Index=0（0b000），RFU=0（0b000），Confirmation Enable=1，Repetition Enable=1，组合起来是0b00000011，换算成16进制是0x03。

第二个结构体（索引1）：Report Info Index=1（0b001），RFU=0（0b000），Confirmation Enable=0，Repetition Enable=0，组合起来是0b00100000，换算成16进制是0x20。

所以整个Hybrid Mode ISO Reports Enable字段的值是0x0320，总长度2字节，完全符合规范要求。

4.3 特征的行为规则与附录B模式切换时序联动

这个特征的行为规则，直接对应规范附录B里的模式切换时序，是整个HID ISO功能落地的核心。很多开发者模式切换失败，就是因为没有严格遵守规范里的行为顺序，导致设备和主机的状态不同步。

我结合附录B的模式切换时序，把这个特征的行为规则拆分成两个核心场景：

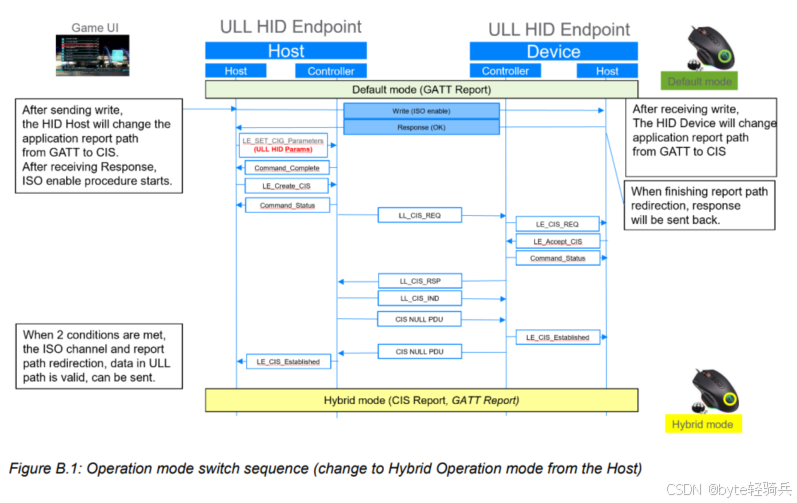

4.3.1 主机发起的模式切换行为

这是最常用的场景，规范里对主机和设备的行为顺序做了严格的定义，绝对不能颠倒顺序。

场景1：从默认模式切换到混合模式

主机向LE HID Operation Mode特征写入Opcode 0x01，携带完整的混合模式配置参数。
设备收到写请求后，先对所有参数进行全量校验，只要有一个参数不符合要求，就返回对应的错误码；所有参数都合法，就返回成功写响应。
主机收到成功响应后，开始配置CIG参数，发起CIS通道的创建流程，和设备完成CIS通道的链路层连接。
只有当CIS通道完全建立成功后，主机和设备才能同时切换到混合模式，启用的报告开始通过ISO通道传输，其他报告依然走GATT链路。

这里的核心铁律是：在CIS通道建立成功之前，主机和设备必须保持在默认模式，所有流量依然走GATT，绝对不能提前切换模式，否则会出现数据流中断，设备失控。

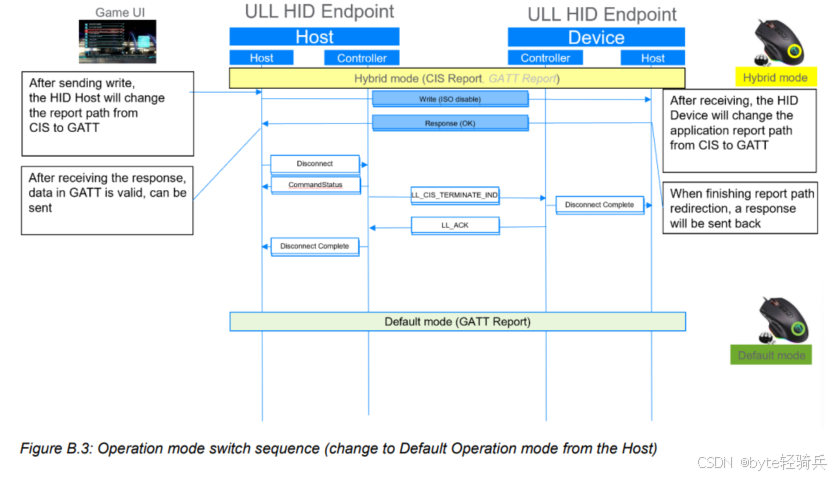

场景2：从混合模式切换回默认模式

主机向LE HID Operation Mode特征写入Opcode 0x02，Parameters字段为空。
主机写入完成后，立刻切换到默认模式，所有HID流量全部切回GATT链路，同时发起CIS通道的终止流程。
设备收到写请求后，立刻切换到默认模式，不需要等待CIS通道终止完成，所有流量切回GATT链路。
CIS通道终止完成后，整个切换流程结束。

这个顺序和切换混合模式完全相反，核心目的是保证数据流的无缝切换，不会出现真空期，用户完全感知不到模式的变化。

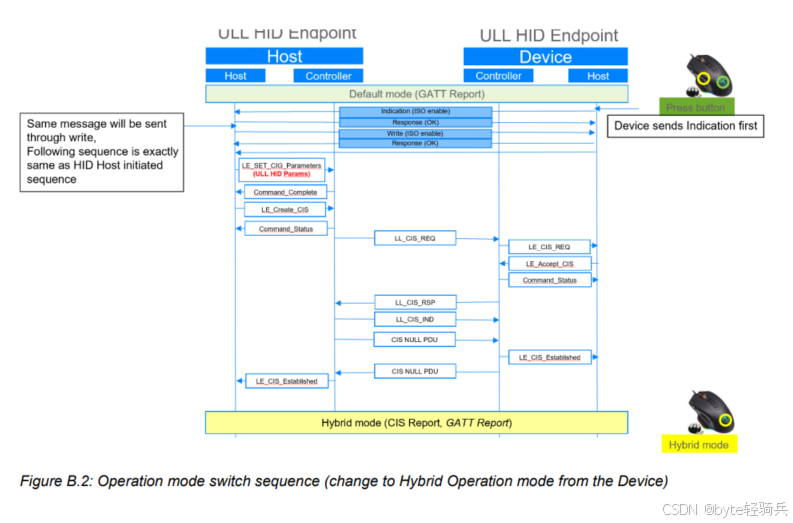

4.3.2 设备发起的模式切换请求行为

只有当Properties特征里的Device Mode Change Supported位设为1时，设备才能发起模式切换请求，行为规则如下：

设备通过Indication LE HID Operation Mode特征，向主机发送模式切换请求，内容格式和主机写的格式完全一致。比如设备请求切换混合模式，就Indication Opcode 0x01，携带自己期望的配置参数。
主机收到Indication后，不是必须执行，规范里只是推荐主机根据自身能力和场景，执行对应的主机发起模式切换流程。
设备不能自主切换模式，只能等待主机的写指令，只有主机写入对应的切换指令后，才能切换模式。

五、开发落地避坑指南：90%的问题都出在这里

结合我自己的开发经验和蓝牙认证测试的要求，整理了HID ISO Service开发中最常见的6个坑，帮大家提前避开：

服务实例数量错误：很多开发者为了适配多接口HID设备，创建了多个HID ISO Service实例，这是规范明确禁止的，主机发现多个实例后会直接忽略，导致功能失效。必须严格遵守单实例的要求。
特征属性配置错误：比如把HID ISO Properties特征设为可写，或者LE HID Operation Mode特征没设为可写，又或者支持主动模式切换但没加Indication属性和CCCD描述符，导致主机无法读写，设备无法发送请求。必须严格按照规范里的属性要求配置。
字段格式不符合规范：比如主机写的Report Interval字段里设了多个bit为1，或者Hybrid Mode ISO Reports Enable里的索引超出了Properties里的数组范围，又或者保留位没有设为0，导致参数校验失败，返回0x83错误码。必须严格按照位域定义配置，保留位必须清零。
报告ID和类型不匹配：Properties里的Hybrid Mode ISO Reports的Report ID和Report Type，和HID Service里的Report Map不一致，主机选中报告后，无法对应到实际的HID报告，导致ISO数据解析异常。必须保证两个服务里的报告定义完全一致。
错误码返回不规范：主机写参数错误时，没有返回规范里定义的3个应用错误码，而是返回了通用的ATT错误码，导致主机无法定位问题。必须严格按照触发场景返回对应的标准错误码。
安全权限配置错误：HID ISO Service的特征没有设置和HID Service一致的安全权限，主机在链路加密之前读写特征，导致访问失败，或者不符合蓝牙认证的安全要求。必须保证两个服务的安全级别完全一致。

六、检验

问题：HID ISO Service中，HID ISO Properties特征的核心作用是什么？其中Hybrid Mode ISO Reports字段的配置要求和注意事项有哪些？

答案：

HID ISO Properties特征的核心作用，是向主机完整披露设备的HID ISO相关能力，是主机进行ISO参数配置、模式切换的唯一依据，相当于设备的ISO能力官方说明书，连接期间必须保持静态，不可修改。

Hybrid Mode ISO Reports字段的配置要求和注意事项：

该字段是结构体数组，每个结构体固定2字节，数组长度最少1个、最多6个，对应设备可走ISO通道的报告列表；
每个结构体包含Report ID和Additional Info两个字段，Report ID必须和HID Service中Report Map定义的报告ID完全一致，Additional Info的Report Type位必须和实际报告类型匹配；
Additional Info的Bit1和Bit2分别声明报告是否支持确认机制和重复传输，保留位必须全部设为0；
主机后续只能从该数组中选择最多1个输入报告和1个输出报告启用ISO传输，不能选择数组外的报告。

问题：主机向LE HID Operation Mode特征写入切换混合模式的指令时，设备需要完成哪些参数校验？分别对应什么规范定义的错误码？

答案：

设备需要完成全量参数校验，具体校验项和对应错误码如下：

校验Opcode是否为规范定义的合法值，若为RFU保留值，返回0x81 Opcode outside range错误码；
校验设备当前是否已经处于混合模式，若已处于请求的状态，返回0x82 Device already in requested state错误码；
校验Report Interval字段是否仅设置了一个bit为1，且该bit在设备Supported Report Intervals中已声明支持，若不符合，返回0x83 Unsupported feature错误码；
校验配置的输入/输出SDU大小是否小于等于设备声明的Max SDU Size，若超出上限，返回0x83 Unsupported feature错误码；
校验Hybrid Mode ISO Reports Enable中的Report Info Index是否在设备声明的数组范围内，若超出范围，返回0x83 Unsupported feature错误码；
校验开启的确认/重复传输功能，是否在对应报告的Additional Info中已声明支持，若开启了不支持的功能，返回0x83 Unsupported feature错误码；
所有参数校验通过后，设备返回成功写响应，否则返回对应错误码。

问题：HID ISO Service的GATT子过程强制要求是什么？设备支持主动向主机发起模式切换请求的前提条件有哪些？

答案：

HID ISO Service的GATT子过程强制要求：

服务端必须强制支持Write Characteristic Value子过程，用于主机写入模式切换指令和配置参数；
Indications子过程为条件必选，当设备支持主动模式切换时，必须强制支持，否则为可选。

设备支持主动模式切换请求的前提条件：

HID ISO Properties特征的Features字段中，Device Mode Change Supported位必须设为1，向主机声明支持该功能；
LE HID Operation Mode特征必须配置Indications可选属性，同时添加对应的Client Characteristic Configuration Descriptor（CCCD）描述符，用于向主机发送指示；
设备只能通过Indication LE HID Operation Mode特征发起请求，不能自主切换模式，最终的模式切换控制权仍在主机手中。
