一套临床MRI整机售价通常在百万美元以上，却几乎不允许科研人员改一行代码。这套系统用 LabVIEW 加 PXI 模块另建，32 通道、每通道 3.5 MS/s，独立于临床主机运行。

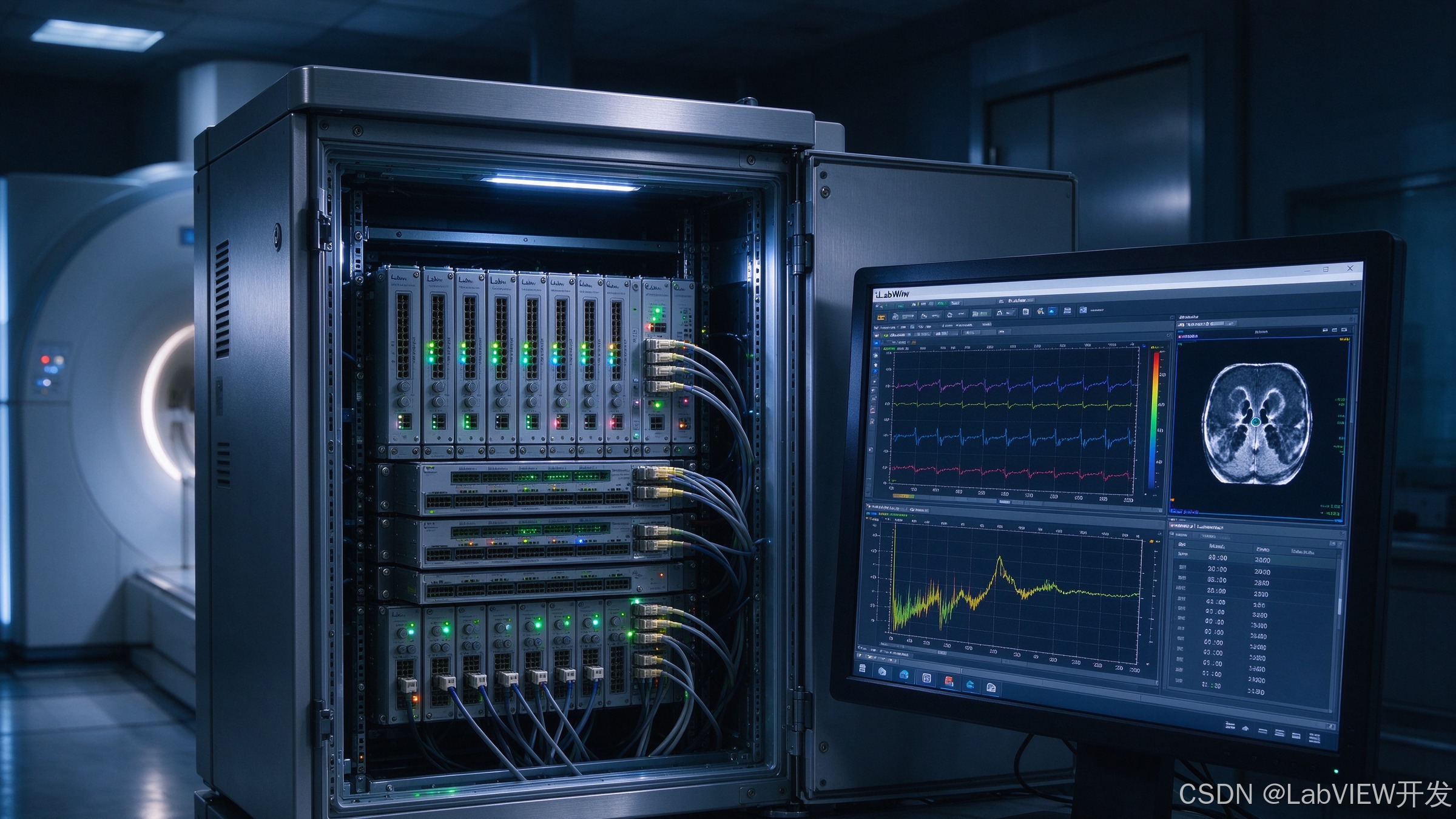

32 通道 PXI 采集机柜与 LabVIEW 界面：多路波形、MRI 重建图像与频谱
01 要做什么：背景与技术难点
MRI 可以说是目前最有力的诊断影像手段。一套典型的 MR 系统由三部分构成：一块大磁体、一套射频收发系统，以及一组基于大功率音频放大器和线圈的梯度场。这些硬件要靠精密而昂贵的控制系统来驱动，而这套控制系统是围绕临床检查设计的，软硬件高度专有。
对想在上面做研究的工程人员来说，难点不在性能，而在可改动性。全世界有不少科研人员靠自己的编程与硬件能力在 MRI 领域做技术开发，但这条路的学习曲线极陡，而且稍有不慎就可能干扰临床设备的正常运行------在医院影像科，这是不能接受的。
所以任务很明确：在不改动临床 MRI 原有软硬件的前提下，做一套低成本的控制与采集系统，让研究人员能独立于标准扫描仪控制系统之外开展磁共振研究。
02 难在哪：多通道同时收发，还要相位相干
MRI 对时序的要求是紧耦合的。多个通道上要同时完成波形输出与输入，同时还要控制数字频率合成，并实现快速的相位相干频率切换。这几件事在时间轴上必须协同，不能各走各的。
多通道接收系统还要求每个通道都有足够高的采样率，且通道数不够时系统要便于扩展。而此前走过的路并不轻松：早期的设计采用专用 DSP 模块，供应商往往是小型厂商，配套的专用底层驱动会随着操作系统和计算机接口的演进而迅速过时。代价是大量时间被花在重复造轮子、重复开发软件上。
软件栈也换过：最初用传统 ANSI C 编写，后来转到了 LabWindows/CVI。
03 方案：独立谱仪加同步采样模块
方案的核心思路，是把"科研"和"临床"拆成两条互不干扰的链路。这套谱仪独立于标准扫描仪控制系统运行，不介入临床设备的正常运转------临床流程该怎么做还怎么做，研究想怎么改就怎么改。
硬件上，用同步采样的数据采集模块搭建多通道接收链路，理由是同步采样对多通道接收系统天然合适，每个通道都能跑到较高的采样率。实际搭出来的谱仪是 32 个接收通道、每通道 3.5 MS/s，模块运行稳定、错误率低。通道数需要增加时，直接增购模块即可，软件只需少量改动。
04 LabVIEW 里的程序：从 CVI 到 LabVIEW 的一个月
这台谱仪的软件部分，最有说服力的一点是它起步于一次怀疑。
起初并不确定 LabVIEW 是否适合做谱仪控制。一版用 LabWindows/CVI 写的谱仪软件被移植到 LabVIEW，用时不到一个月；随后很快确认，LabVIEW 在这个场景下确实是一个通用且强大的开发工具。
具体到程序结构，MRI 需要的正是多个并行循环的控制结构，图形化的设计方式在表达这类结构上很顺手。软件架构的改动可以快速落地；图像重建算法则直接借助内置的信号处理与图像处理工具来实现。
另一个被明确记下来的收益是 Analog Waveform Editor：这是一个现成的软件工具，客户可以用它可视化和编辑自己的 MRI 波形。如果自己做一套等效的编辑器，需要投入相当大的软件工作量，开发进度会被明显拖慢。
05 结果
系统跑起来以后，32 通道、3.5 MS/s 这组指标得到了实际验证------模块运行良好，错误率低。
这套谱仪足够灵活，在某些场景下的能力甚至超过大型 MR 厂商提供的系统；出现新需求时，可以通过修改软件来定制和适配。此外，另有两家研究机构在选型时也用上了这套基于同一技术路线的谱仪，原因是 LabVIEW 平台灵活、易于扩展，硬件强大可靠。
接下来的方向是探索可重构 FPGA 硬件，并且同样用 LabVIEW 来编程。例如 FlexRIO 把高性能 FPGA 后端与可定制 I/O 结合在一起，有可能用于采集数百 MHz 量级的信号，并针对最强的 MRI 磁体做直接数字下变频；也可以研究把更多信号处理功能放进 FPGA，以提升系统成像性能。这些属于下一步的规划，还不是已经落地的功能。
06 这个案例说明什么
第一，把新能力放在系统边界之外，而不是去改主机。 科研谱仪不改动临床 MRI 的软硬件、独立运行，本质上是一种风险隔离设计：临床流程的确定性与科研开发的自由度同时被保住，靠的是架构，而不是靠制度去约束人。
第二，可扩展性来自接口的稳定，而不是预留的余量。 通道数从少到多，只需增加模块和少量软件改动，前提是采样与数据通路被抽象成了标准单元。反观早期那套专用 DSP 加底层驱动的做法，恰恰是把接口绑死在特定厂商和特定操作系统上，于是每一次技术换代都要重做一遍。
第三，平台选型要算长期账。 初期在硬件与软件上的投入偏高，但结论仍是这个选择最佳------原因在于平台持续迭代且向后兼容，省掉了软硬件平台反复重建的工作。这类收益不会出现在采购清单上，只会出现在三五年后的开发工时里。
第四，迁移风险可以被实测。 对 LabVIEW 能否胜任的怀疑，最后是用"不到一个月完成 CVI 版本移植"这件事回答的。技术选型里最贵的往往不是试错成本，而是不敢试错带来的长期将就。
不改临床系统，另建一套
科研开发与临床运行互不干扰，风险靠架构隔离，而不是靠流程约束。
通道数是买出来的接口稳定之后，扩通道只需增加模块和少量软件改动，不必重构系统。
07 写在最后
MRI 这类系统的门槛，往往不在磁体或射频前端，而在那套不允许你随便改的控制软件。当研究需求与临床设备发生冲突时，另建一条独立的采集与控制链路，通常比改造主机更现实，也更快。
往后看，把更多信号处理下沉到 FPGA、在更高的信号频率上直接做数字下变频，是一条已经可以开始规划的路------而它依然可以在同一套 LabVIEW 开发方式里完成。
