1. W25Q64
1.1 简介
W25Qxx系列是一种低成本，小型化，使用简单的非易失 存储器；
常用于数据存储，字库存储，固件程序存储等等场景；
属于Nor Flash；
时钟频率：80MHz、160MHz（双重SPI）、320MHz（四重SPI）

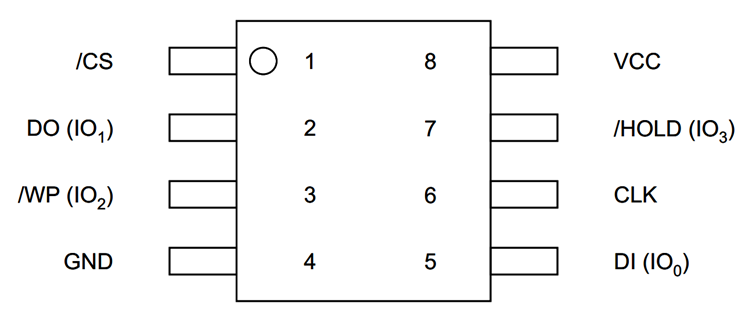

可以参考下图：
选择WP HOLD DI均为数据线，此时可以双重SPI和四重SPI：
存储容量（24位地址）：
| 型号 | 容量 |
|---|---|
| W25Q40 | 4Mbit / 512KByte |
| W25Q80 | 8Mbit / 1MByte |
| W25Q16 | 16Mbit / 2MByte |
| W25Q32 | 32Mbit / 4MByte |
| W25Q64 | 64Mbit / 8MByte |
| W25Q128 | 128Mbit / 16MByte |
| W25Q256 | 256Mbit / 32MByte |

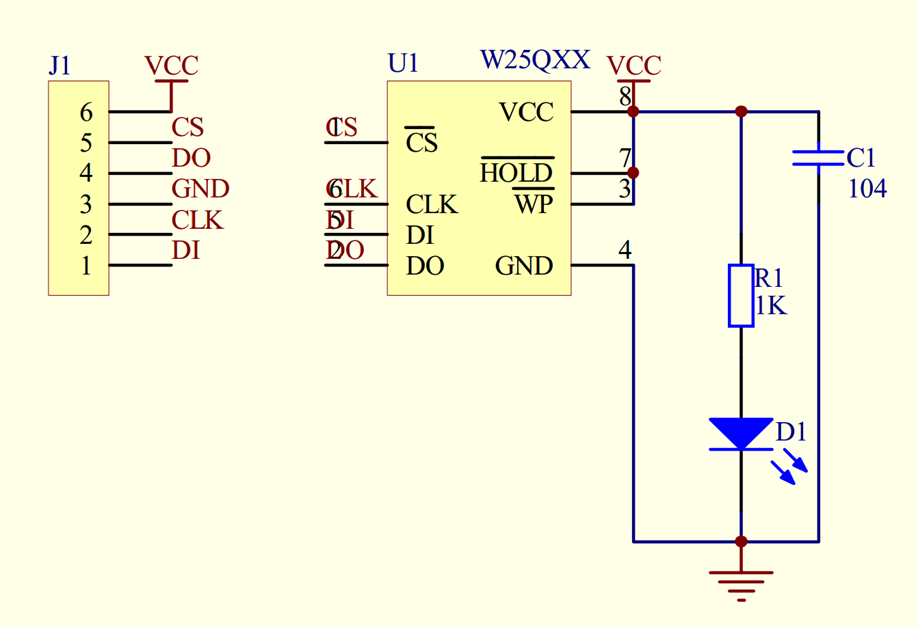

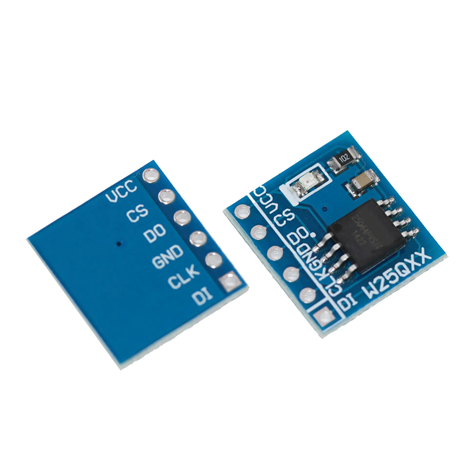

1.2 硬件电路
主要引脚功能：
| 引脚 | 功能 |
|---|---|
| VCC、GND | 电源（2.7~3.6V） |
| CS（SS） | SPI片选 |
| CLK（SCK） | SPI时钟 |
| DI（MOSI） | SPI主机输出从机输入 |
| DO（MISO） | SPI主机输入从机输出 |
| WP | 写保护 |
| HOLD | 数据保持 |

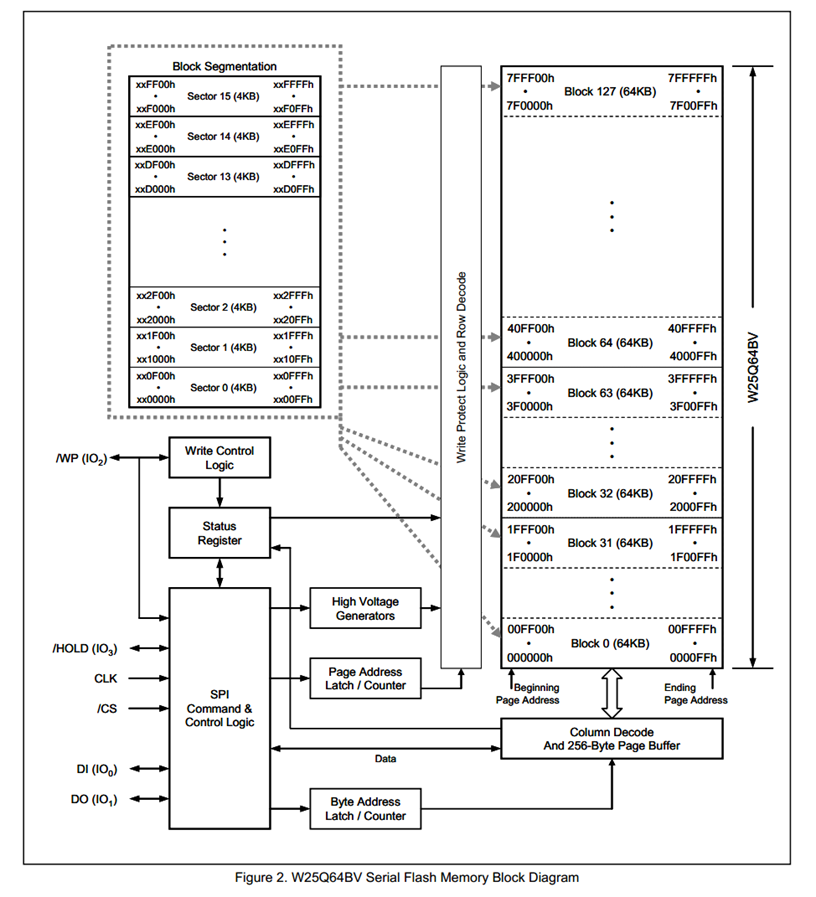

1.3 W25Q64框图
MaxAddr=(8×1024×1024)−1=8388607=0x7FFFFF\boldsymbol{\text{MaxAddr} = (8 \times 1024 \times 1024) - 1 = 8388607 = 0x7FFFFF}MaxAddr=(8×1024×1024)−1=8388607=0x7FFFFF
首先将存储空间划分为块Block；
然后块再划分为扇区Sector
最后划分为页Page；
共有64块，16扇区，16页；
1.4 Flash操作注意事项
1.4.1 写入操作
- 写入操作前，必须先进行写使能
- 每个数据位只能由1改写为0，不能由0改写为1
- 写入数据前必须先擦除，擦除后，所有数据位变为1
- 擦除必须按最小擦除单元进行
- 连续写入多字节时，最多写入一页的数据，超过页尾位置的数据，会回到页首覆盖写入
- 写入操作结束后，芯片进入忙状态，不响应新的读写操作
1.4.2 读取操作
- 直接调用读取时序，无需使能，无需额外操作，没有页的限制，读取操作结束后不会进入忙状态，但不能在忙状态时读取
