LBO 晶体激光损伤阈值（LIDT）完整参数 + 防打坏全套方案。LBO 是商用非线性晶体里损伤阈值最高品类，裸片本体抗损伤能力显著优于 BBO、CLBO、KTP；镀膜端面永远是最容易先打坏的薄弱点，在呈欣光电日常技术对接中，晶体失效案例大多也印证了这一现象。
测试统一基准：TEM₀₀基模、10 Hz 重复频率、标准工业检测口径。
一、典型 LIDT 数值汇总（能量密度 / 功率密度 ）
1、1064 nm 纳秒脉冲（10 ns）
- 抛光裸片（无镀膜）：24～26 （≈10 GW/cm²）
- 1064/532 双波段 AR 增透膜（常规电子束蒸镀）：10～13 （≈1 GW/cm²）
- IAD 离子辅助镀膜（高阈值高配）：14～18
2、532 nm 倍频光（10 ns）
- AR 镀膜端面：≈5 （≈0.5 GW/cm²），短波更容易损伤
3、355 nm 三倍频紫外（10 ns）
- AR 镀膜端面：2.5～4 ，紫外易诱发色心灰迹，阈值进一步下降
4、皮秒脉冲（100 ps，1064 nm）
- 裸片阈值大幅抬升：≈45 GW/cm²，超快激光适配性极强
5、连续激光 CW（1064 nm）
- 裸片耐受功率密度：＞4 MW/cm²
- AR 镀膜安全上限：1.5～2.5 MW/cm²
关键规律
- 脉冲越短，峰值功率越高，损伤阈值（能量密度）越低；
- 波长越短（紫外），阈值越低、越容易产生灰迹（色心吸收）；
- 镀膜比晶体本体阈值低一半以上，绝大多数损坏都是膜层烧蚀起点；
- 亚表面损伤、抛光残留缺陷会使实际阈值大幅打折，这也是呈欣在晶体来料及成品检验环节重点管控的项目。
二、LBO 晶体被打坏常见诱因
- 光斑功率密度超标，超出镀膜 / 本体阈值；

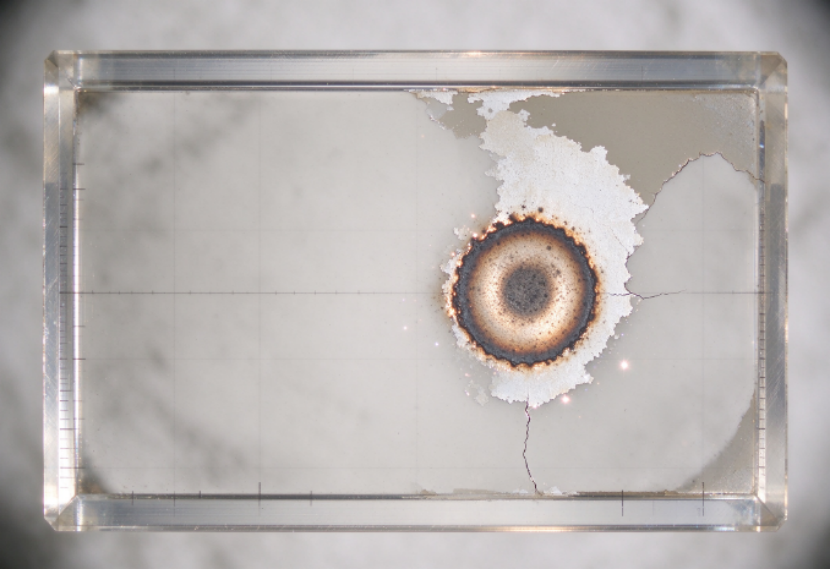

- 端面灰尘、指纹、油污形成局部吸热热点，局部击穿烧斑；
- 高功率下热透镜、温度梯度引发应力畸变，热损伤开裂；
- 长期紫外辐照产生灰迹，内部吸收持续升高恶性循环；
- 晶体夹持挤压产生应力双折射，局部折射率不均易打火；
- 轻微潮解表层散射变大、吸光加剧，加速端面劣化；
- 光束偏心、光斑打在晶体边缘倒角应力区。
三、高功率使用防止 LBO 打坏实操方案
（一）功率密度合理设计（最核心）
- 运行功率密度预留2～3 倍安全余量，实际工作≤标称阈值 1/2；
- 合理匹配聚焦透镜焦距，放大光斑口径，降低端面峰值强度；
- 严禁光束聚焦汇聚在晶体内部产生自聚焦击穿；
- 高重频脉冲重点管控平均功率热累积，不只看单脉冲能量。
（二）端面洁净与防潮管控
- 禁止裸手触碰通光面；浮尘用高纯氮气吹扫；油污用异丙醇 + 无尘棉签单向擦拭；
- 光路腔体密封，内置干燥剂，内部湿度 RH＜40%，抑制 LBO 轻微潮解；
- 受潮发白表层必须重新抛光，不能继续上机使用。
（三）散热与温控优化（NCPM 必做）

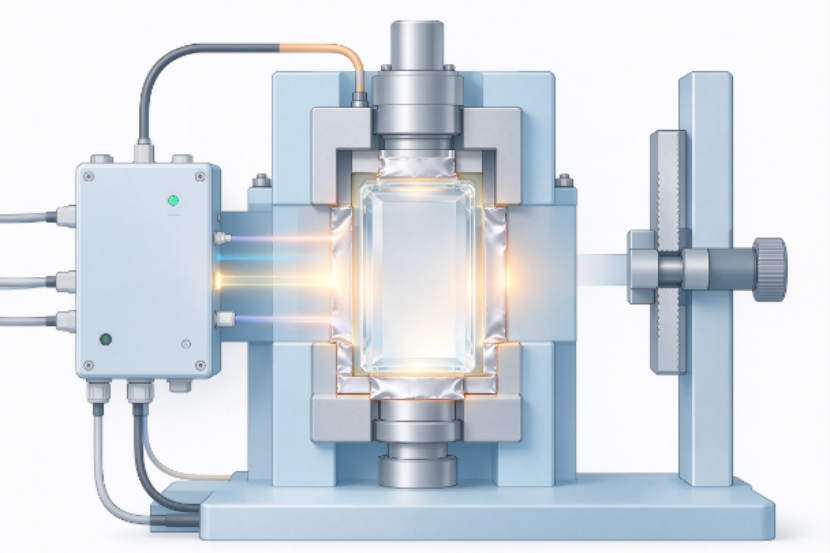

- LBO 置入温控炉，晶体大面积用铟箔柔性贴合热沉，保证均温散热；
- 升温 / 降温速率≤3℃/min，避免热胀冷缩膜层开裂、晶体应力开裂；
- NCPM 非临界匹配温度精准锁定，避免失配带来额外吸收发热；
- 超高平均功率配置水冷散热，抑制热透镜与内部温升。
（四）镀膜选型匹配高功率工况
- 中高功率优先选用IAD 离子辅助镀膜，膜层致密、阈值、附着力优于普通 EB 蒸镀；
- 355nm 三倍频紫外工况，选用紫外专用高阈值膜系；
- 侧边可镀钝化吸收膜，吸收杂散光，防止侧边局部发热损伤；
- 定期复测剩余反射，膜层出现针孔、发灰、脱膜及时返镀更换。
（五）装配应力规避
- 晶体仅边缘限位固定，夹持松紧适度，不通光面不能挤压受力；
- 通光端面严禁点胶、涂胶，胶水受热碳化烧蚀端面；
- 冷热循环结构预留应力释放间隙，防止形变挤压崩边、隐性微裂纹。
（六）抑制紫外灰迹延长寿命
- 355nm 长期工作适当提高晶体工作温度，缓解色心累积；
- 选用低缺陷、高均匀性原生 LBO 毛坯，减少内部杂质吸收中心；
- 间歇工作模式，避免长时间不间断满功率紫外辐照。
（七）开机调试规范
- 激光器由低功率缓慢爬坡升压，禁止瞬间满功率冲击；
- 低功率先调相位匹配峰值，观察端面无散射亮点再提升功率；
- 前端增加光衰减、功率联锁保护，异常功率突变快速停机。
四、 总结
LBO 本体抗激光损伤能力极强，95% 损坏问题都出在 AR 镀膜端面 + 端面污染 + 热累积 + 紫外灰迹；结合呈欣光电接触的大量项目案例来看，防护核心思路：控功率密度、保端面洁净、做好散热控温、预留安全余量、防潮防应力。
