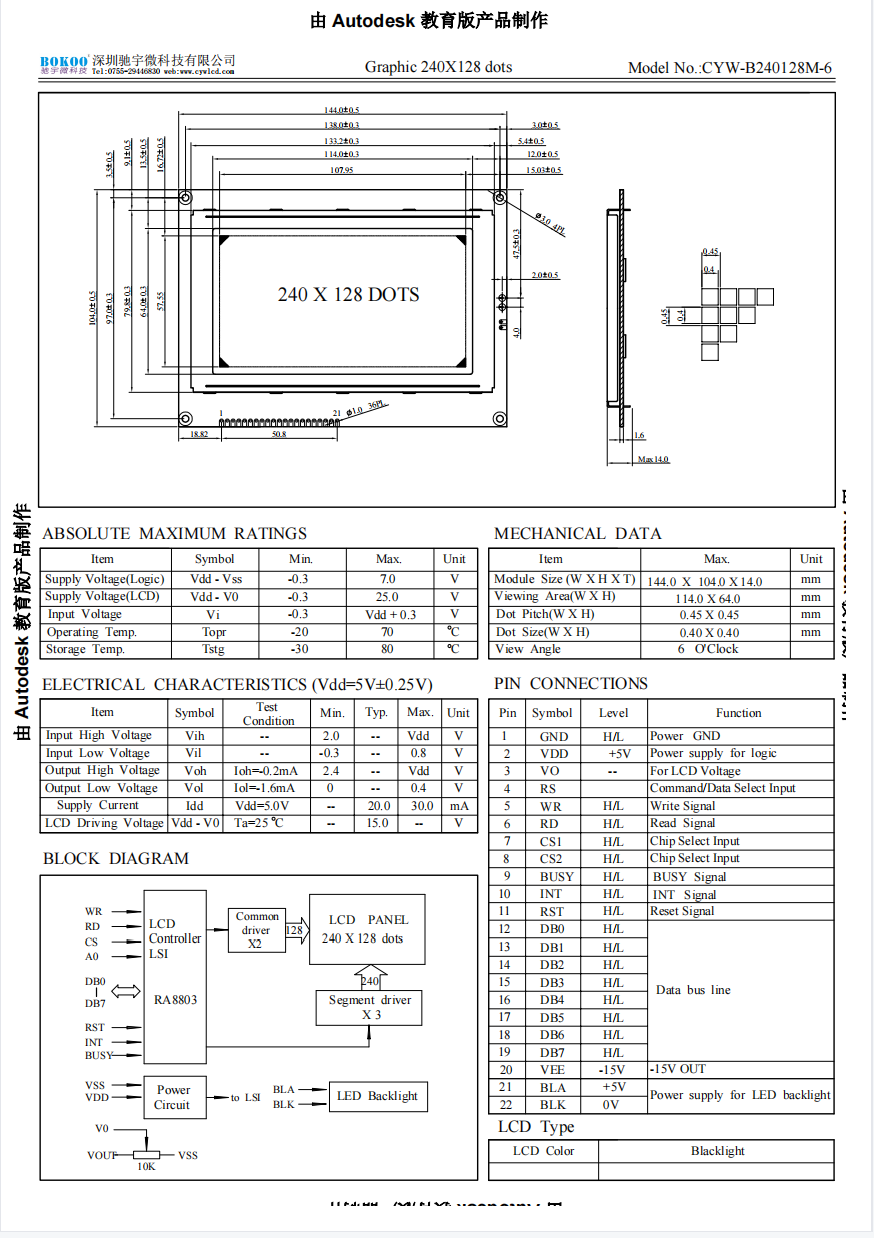

CYW-B240128M-6 是一款 240×128 分辨率图形点阵 LCD 屏,搭载 RA8803 控制器,常用于工控仪表、手持设备、嵌入式人机界面。采用 5V 逻辑供电,22Pin 并行接口,MCU 驱动开发简单,宽温性能适合工业场景。

二、核心参数

  1. 机械尺寸:模组 144.0×104.0×14.0mm,可视区域 114.0×64.0mm,点距 0.45×0.45mm。
  2. 电气特性:工作电压 5V±0.25V,工作温度 - 20~70℃,存储温度 - 30~80℃。
  3. 引脚定义:22Pin 接口,包含 RS、WR、RD、CS1/CS2 片选、8 位数据总线,支持 BUSY 忙信号、复位信号,自带 LED 背光引脚 BLA/BLK。
  4. 驱动特性:内置 RA8803 控制器,支持双片选,可简化页面分区管理,VEE 输出 - 15V 负压用于液晶驱动。
