SONiC 整体框架：一条配置如何走到 ASIC

摘要

SONiC 不是一个单独进程，而是一套运行在 Linux 上、由容器化服务和数据库协作组成的网络操作系统。它把用户配置、协议计算、硬件编排和芯片适配拆成不同层：上层表达"想要什么"，orchagent 解决依赖并生成 SAI 对象，SAI 提供厂商无关接口，syncd 调用 vendor SAI，最后由厂商 SDK 编程 ASIC。

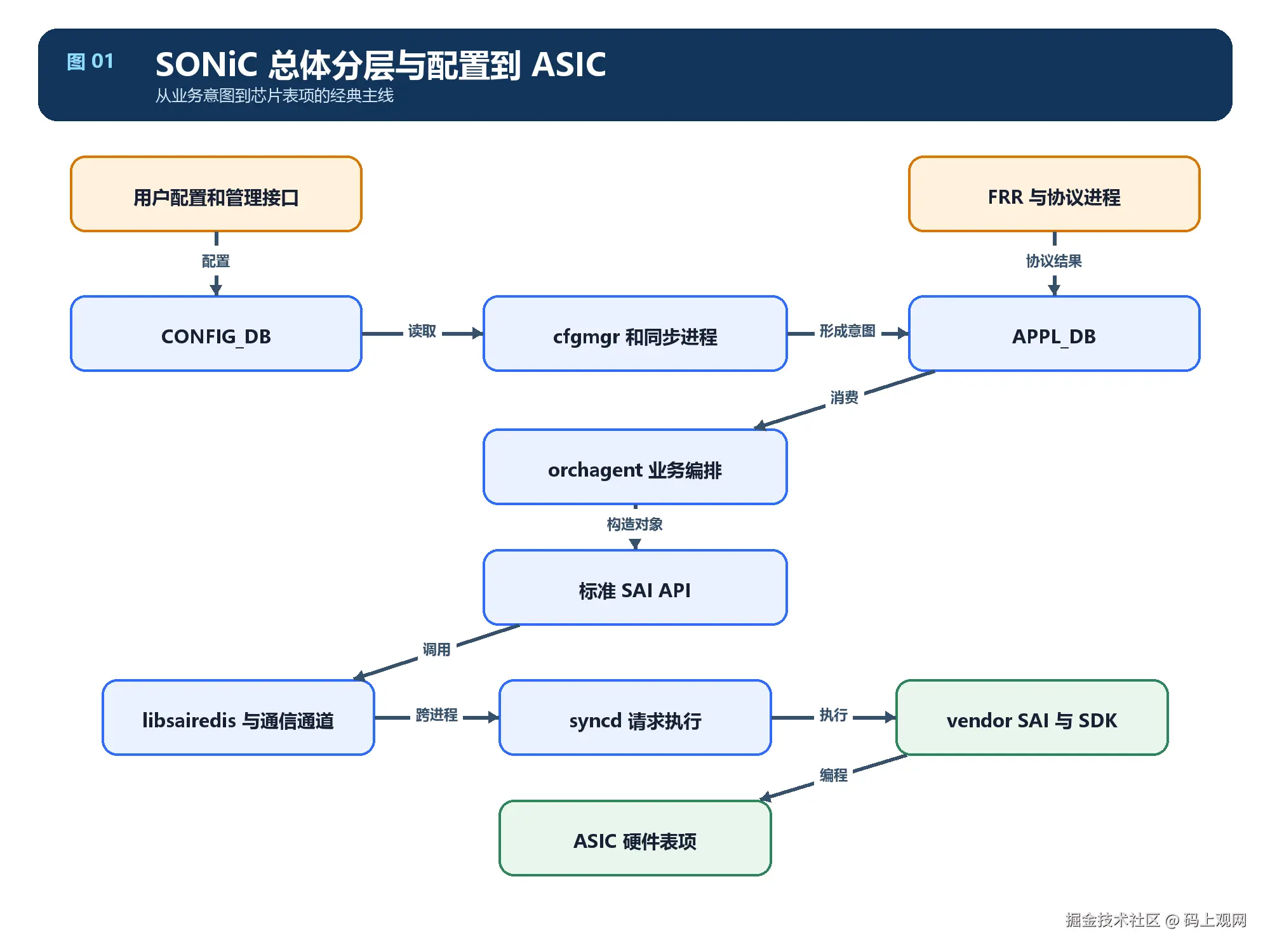

初学者可以先记住这条主线：

text 复制代码

用户配置或协议结果
  -> CONFIG_DB / APPL_DB
  -> Consumer / 具体 Orch
  -> 标准 SAI API
  -> libsairedis
  -> syncd
  -> vendor SAI
  -> 厂商 SDK
  -> ASIC

这里写 APPL_DB，因为这是本地代码使用的数据库名；很多资料会把它口语化写成 APP_DB，两者通常指同一个应用数据库概念。

关键词

SONiC、Redis、CONFIG_DB、APPL_DB、ASIC_DB、orchagent、SAI、sairedis、syncd、VendorSai、SDK、ASIC、VID、RID、warm restart

1. 先建立正确的整体直觉

把 SONiC 想成一家分工明确的工厂：

CLI、管理接口和协议进程提交订单。
Redis DB 保存配置、意图、状态和硬件对象视图。
cfgmgr、*syncd 等进程负责把不同来源的数据整理成统一格式。
orchagent 判断依赖是否满足，并把业务对象翻译成 SAI 对象。
libsairedis 把进程内的 SAI 调用变成可以跨进程传输的请求。
syncd 接收请求，维护对象映射，调用 vendor SAI。
vendor SAI 把标准 SAI 对象转换成厂商 SDK 能理解的操作。
SDK 最终修改芯片表项和资源。

最重要的边界是：标准 SONiC 上层一般不直接调用厂商 SDK。上层面向 SAI 编程，芯片差异被压在 vendor SAI 和 SDK 一侧。

2. 每一层分别负责什么

层级	代表组件	主要职责	不应混淆的点
管理层	CLI、REST、gNMI、配置文件	接收配置和运维请求	写入配置不等于硬件已经生效
协议层	FRR、teamd、lldpd	运行协议并产生控制面结果	协议 RIB 不等于 ASIC FIB
数据库层	CONFIG_DB、APPL_DB、STATE_DB 等	解耦进程并保存不同语义的数据	各 DB 不是简单的多份副本
管理转换层	`portmgrd`、`vlanmgrd`、`fpmsyncd`	把配置、内核或协议结果写成应用意图	不同业务不一定走完全相同路径
编排层	`orchagent`、各种 `*Orch`	校验依赖、构造 SAI 对象、重试	它负责业务编排，不是厂商驱动
SAI 客户端层	`libsairedis`、metadata、远端接口	校验并序列化 SAI 请求	SAI 函数调用不代表当前线程直接进 SDK
执行层	`syncd`	消费请求、转换 VID/RID、调用 vendor SAI	`syncd` 不是 vendor SAI 本身
平台层	vendor SAI、SDK	实现 SAI 并编程 ASIC	大量实现可能以二进制包交付

SONiC 官方架构把 orchestration agent 描述为 APP 表与 ASIC 表之间的转换者，把 syncd 描述为 ASIC_DB 与 SAI SDK 之间的同步进程。

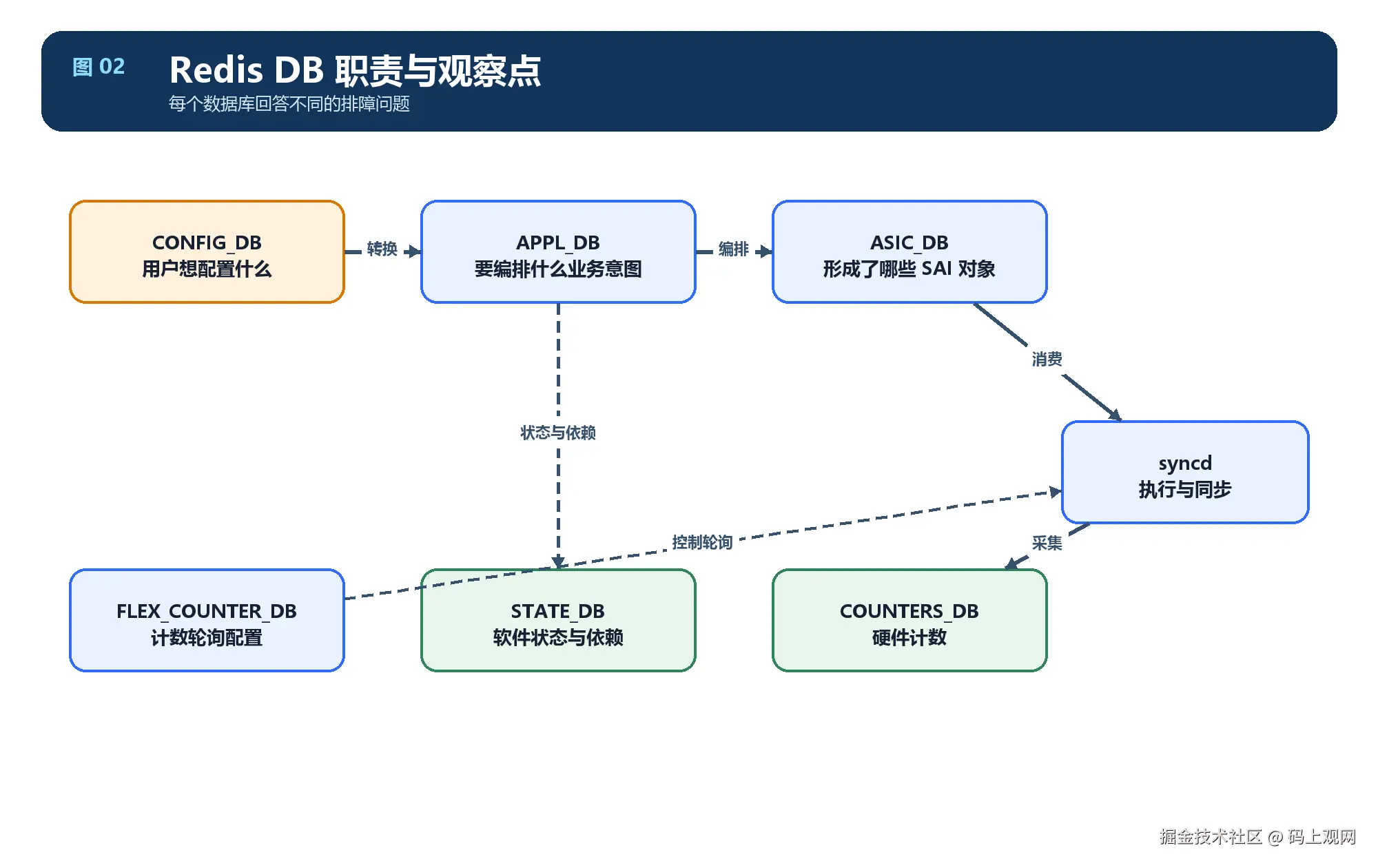

3. Redis DB：同样是数据，语义完全不同

数据库	主要语义	典型内容	排障问题
`CONFIG_DB`	持久化配置意图	PORT、VLAN、VLAN_MEMBER、ACL、BGP 邻居	用户想配置什么
`APPL_DB`	面向编排层的业务意图	PORT_TABLE、VLAN_TABLE、ROUTE_TABLE、NEIGH_TABLE	上层是否已把意图交给 orchagent
`ASIC_DB`	序列化后的 SAI 对象视图和请求通道	`ASIC_STATE:SAI_OBJECT_TYPE_*`	orchagent 是否已形成 SAI 操作
`STATE_DB`	软件运行状态和依赖状态	端口、接口、warm restart 等状态	依赖是否就绪、软件认为状态如何
`COUNTERS_DB`	对象计数和映射	端口、队列、ACL 等计数	硬件统计是否可读
`FLEX_COUNTER_DB`	灵活计数器配置	轮询组和对象开关	哪些计数器应被采集

注意两个常见误区：

APPL_DB 出现表项，只能证明业务意图已经到达该层，不能单独证明 orchagent、syncd 和硬件都成功。
ASIC_DB 出现对象，也不能单独证明 ASIC 已完成编程；还要结合 syncd 日志、SAI 返回值、平台命令或数据面测试。

4. 容器、进程和目录怎样对应

关注对象	常见所在位置	本地源码入口
数据库服务	`database` 容器	`files`、`dockers` 下的数据库构建和启动模板
`orchagent`、管理进程	`swss` 容器	`src/sonic-swss/orchagent`、`src/sonic-swss/cfgmgr`
FRR、zebra、fpmsyncd	`bgp` 容器	`src/sonic-frr`、`src/sonic-swss/fpmsyncd`
`syncd`	平台相关 `syncd` 容器	`src/sonic-sairedis/syncd`、`platform//docker-syncd-.mk`
SAI Redis 客户端	被调用方进程加载的库	`src/sonic-sairedis/lib`
vendor SAI、SDK	`syncd` 镜像中的平台包	`platform/broadcom`、`platform/mellanox` 等

容器是部署边界，DB 表和通知通道是通信边界，C++ 类和函数是源码边界。读代码时把三者分开，链路会清晰很多。

5. 源码地图与证据表

结论	本地路径	关键符号	证据等级
orchagent 连接 APPL_DB、CONFIG_DB、STATE_DB	`src/sonic-swss/orchagent/main.cpp`	`DBConnector appl_db/config_db/state_db`	本地代码直接证明
orchagent 初始化 SAI API 表	`src/sonic-swss/orchagent/saihelper.cpp`	`initSaiApi()`、`sai_api_initialize()`、`sai_api_query()`	本地代码直接证明
Consumer 把 DB 事件交给具体 Orch	`src/sonic-swss/orchagent/orch.cpp`	`Consumer::execute()`、`Orch::doTask()`	本地代码直接证明
OrchDaemon 使用 Select 驱动事件循环	`src/sonic-swss/orchagent/orchdaemon.cpp`	`OrchDaemon::init()`、`OrchDaemon::start()`	本地代码直接证明
libsairedis Context 串起 metadata 和远端接口	`src/sonic-sairedis/lib/Context.cpp`	`m_meta`、`m_redisSai`	本地代码直接证明
远端接口支持 Redis 与 ZeroMQ 通道	`src/sonic-sairedis/lib/RedisRemoteSaiInterface.cpp`	`RedisChannel`、`ZeroMQChannel`	本地代码直接证明
syncd 分发 create/remove/set/get	`src/sonic-sairedis/syncd/Syncd.cpp`	`processSingleEvent()`、`processQuadEvent()`	本地代码直接证明
VendorSai 查询并调用真实 SAI API	`src/sonic-sairedis/syncd/VendorSai.cpp`	`initialize()`、`create()`、`set()`	本地代码直接证明
SAI 提供厂商无关的转发元素控制接口	OCP SAI 官方规范	SAI Adapter、API、对象模型	上游通用机制
vendor SAI 内部如何调用具体 SDK	厂商二进制包或闭源代码	厂商私有实现	平台或设备待验证

6. orchagent：从 DB 事件进入业务逻辑

6.1 启动主线

本地 src/sonic-swss/orchagent/main.cpp 能看到以下顺序：

创建 APPL_DB、CONFIG_DB、STATE_DB 连接。
调用 initSaiApi()。
通过 sai_switch_api->create_switch() 创建或连接 switch 对象。
创建 OrchDaemon 或 FabricOrchDaemon。
调用 orchDaemon->init() 创建各业务 Orch。
调用 orchDaemon->start() 进入事件循环。

当前 checkout 中对应的重要位置包括 main.cpp:460、main.cpp:677、main.cpp:795 和 main.cpp:810。行号会随代码变化，长期引用时应同时保留函数名。

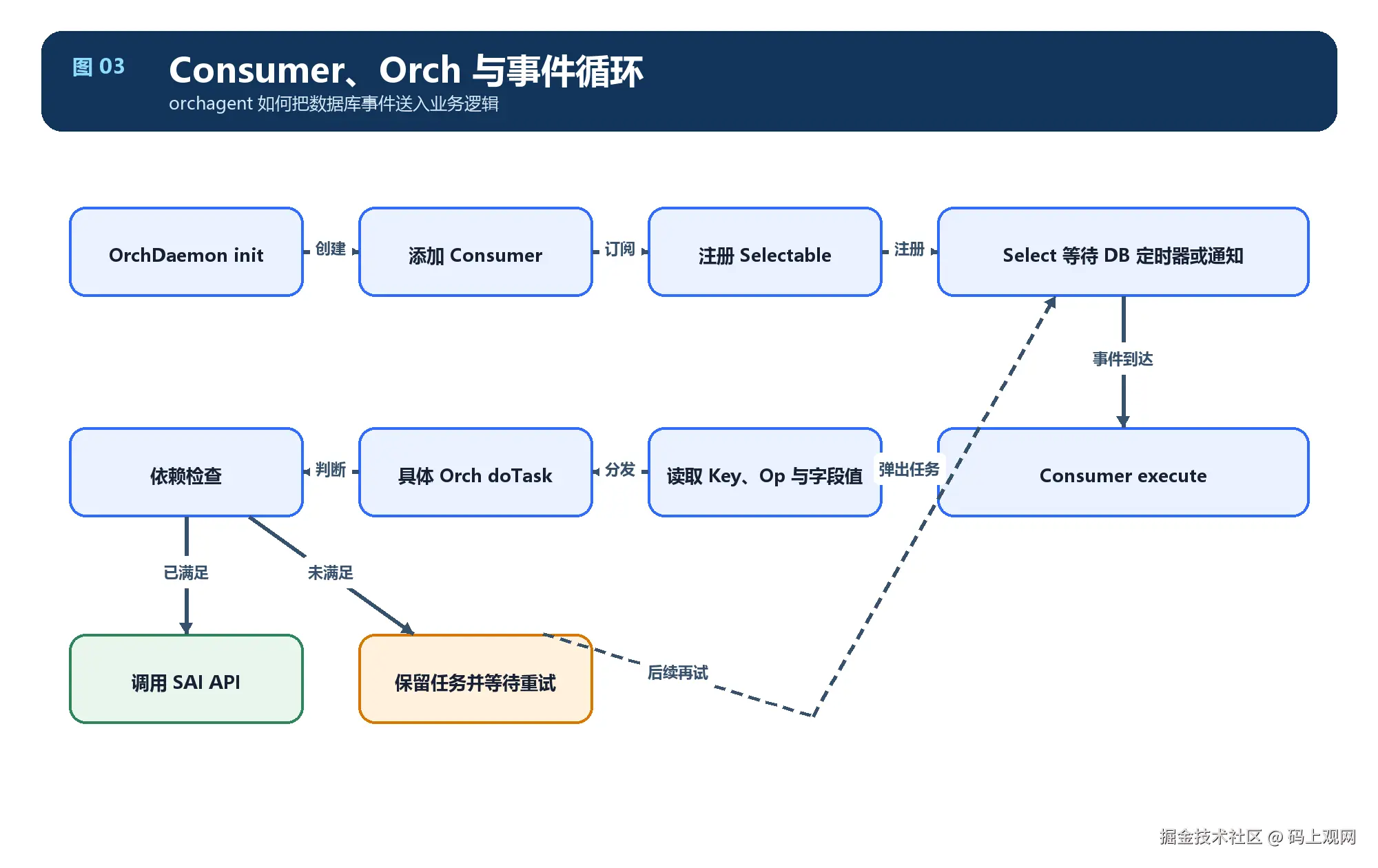

6.2 Consumer 和 Orch

Orch 是编排类的基础框架，具体业务类包括：

PortsOrch：端口、VLAN、LAG、bridge port。
RouteOrch：路由对象与下一跳选择。
NeighOrch：邻居和下一跳。
FdbOrch：FDB。
AclOrch：ACL。
QosOrch、BufferOrch：QoS 和 buffer。

Consumer 订阅表项变化，取出 KeyOpFieldsValuesTuple 后调用对应 Orch 的 doTask(Consumer&)。如果依赖没有满足，任务可以留在待处理队列中，等待后续事件重试。

这说明 orchagent 不是"收到一条 Redis 消息就盲目下发"。它还要处理对象顺序、引用关系、资源和失败重试。

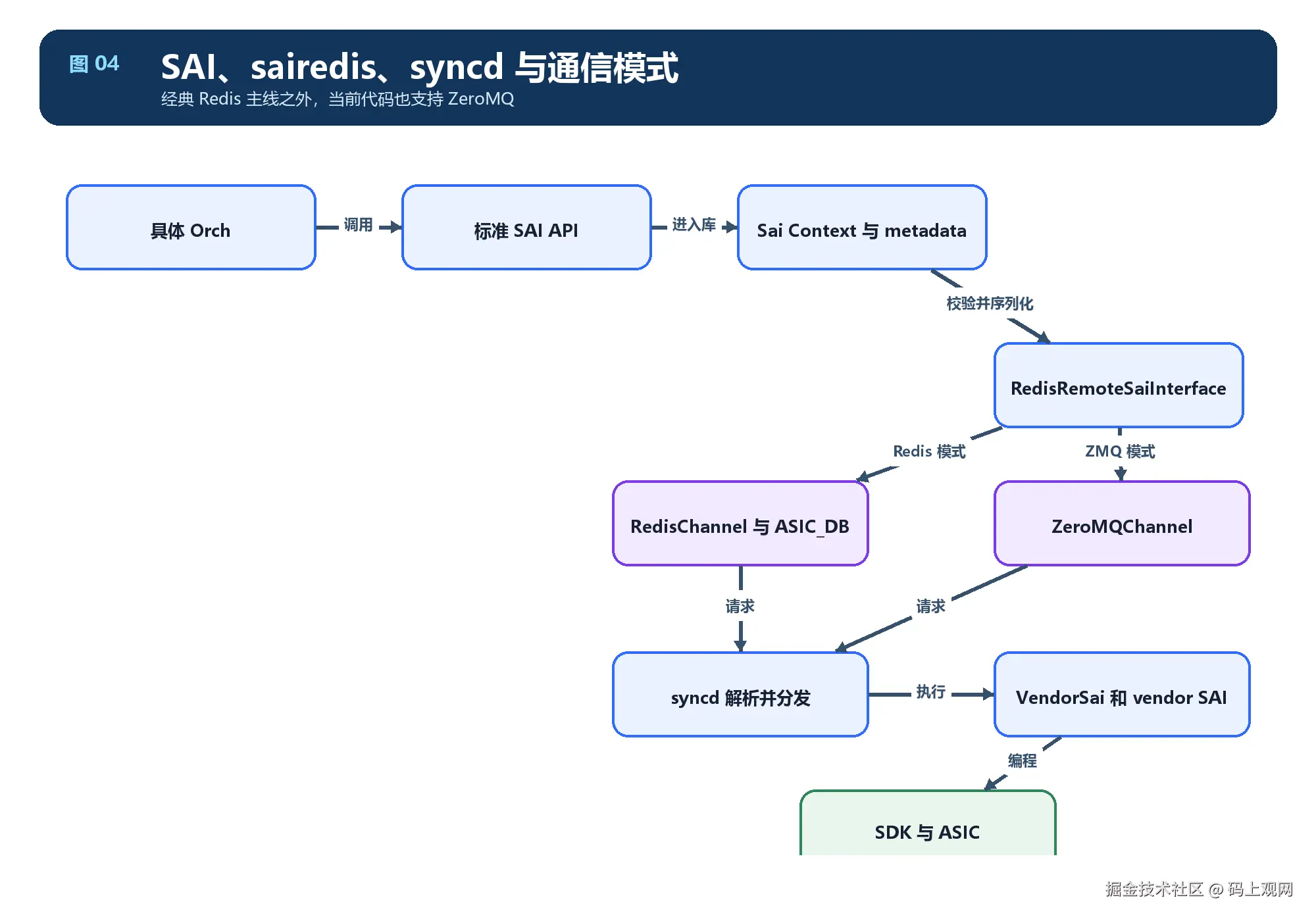

7. SAI、libsairedis 与 syncd：不要把边界混成一层

7.1 SAI 是标准接口，不是某家 SDK

SAI 定义统一的对象和操作。例如：

text 复制代码

sai_port_api->set_port_attribute()
sai_vlan_api->create_vlan_member()
sai_neighbor_api->create_neighbor_entry()
sai_next_hop_api->create_next_hop()
sai_route_api->create_route_entry()

src/sonic-swss/orchagent/saihelper.cpp 的 initSaiApi() 先调用 sai_api_initialize()，再通过多个 sai_api_query() 获取 switch、port、VLAN、neighbor、next hop、route、ACL 等 API 函数表。

7.2 libsairedis 做了什么

本地代码比一句"SAI 调用写 Redis"更完整：

Sai.cpp 暴露 SAI 操作并把调用交给当前 Context。
Context.cpp 构造 saimeta::Meta 与 RedisRemoteSaiInterface，metadata 包裹远端接口。
metadata 进行对象类型、属性和生命周期等检查。
RedisRemoteSaiInterface 序列化 key 与属性，通过通信通道发给远端执行者。

src/sonic-sairedis/lib/ClientSai.cpp 也是当前源码中的客户端实现，但不能把所有运行模式都简化成同一个固定类调用链。文章采用更稳定的边界表述：orchagent 调 SAI；所加载的 sairedis 客户端实现负责 metadata、序列化和跨进程通信。

7.3 Redis 与 ZeroMQ 都可能出现

RedisRemoteSaiInterface.cpp 同时构造 RedisChannel 和 ZeroMQChannel。Redis async 是典型默认模式；当 context 配置启用 ZMQ 时，会创建 ZeroMQ 通道并强制同步模式。orchagent 的命令行也提供 ZMQ 相关参数。

因此，适合初学者的主线可以写"经 ASIC_DB/Redis 到 syncd"，但必须补充：当前实现存在 ZeroMQ 通信模式，实际链路取决于镜像、context 与启动配置。

7.4 syncd 与 VendorSai

Syncd::processSingleEvent() 根据命令类型分派 create、remove、set、get；Syncd::processQuadEvent() 进一步解析对象类型、VID、属性，并处理普通执行或 init view 等模式。

VendorSai::initialize() 调用真实 SAI 的 sai_api_initialize 和 sai_api_query，保存各对象 API 表。后续 VendorSai::create/set/remove/get 再调用对应 vendor API。

所以三者边界可以这样记：

text 复制代码

libsairedis：把调用变成可传输请求
syncd：解释请求、维护状态并组织执行
VendorSai/vendor SAI：进入厂商实现

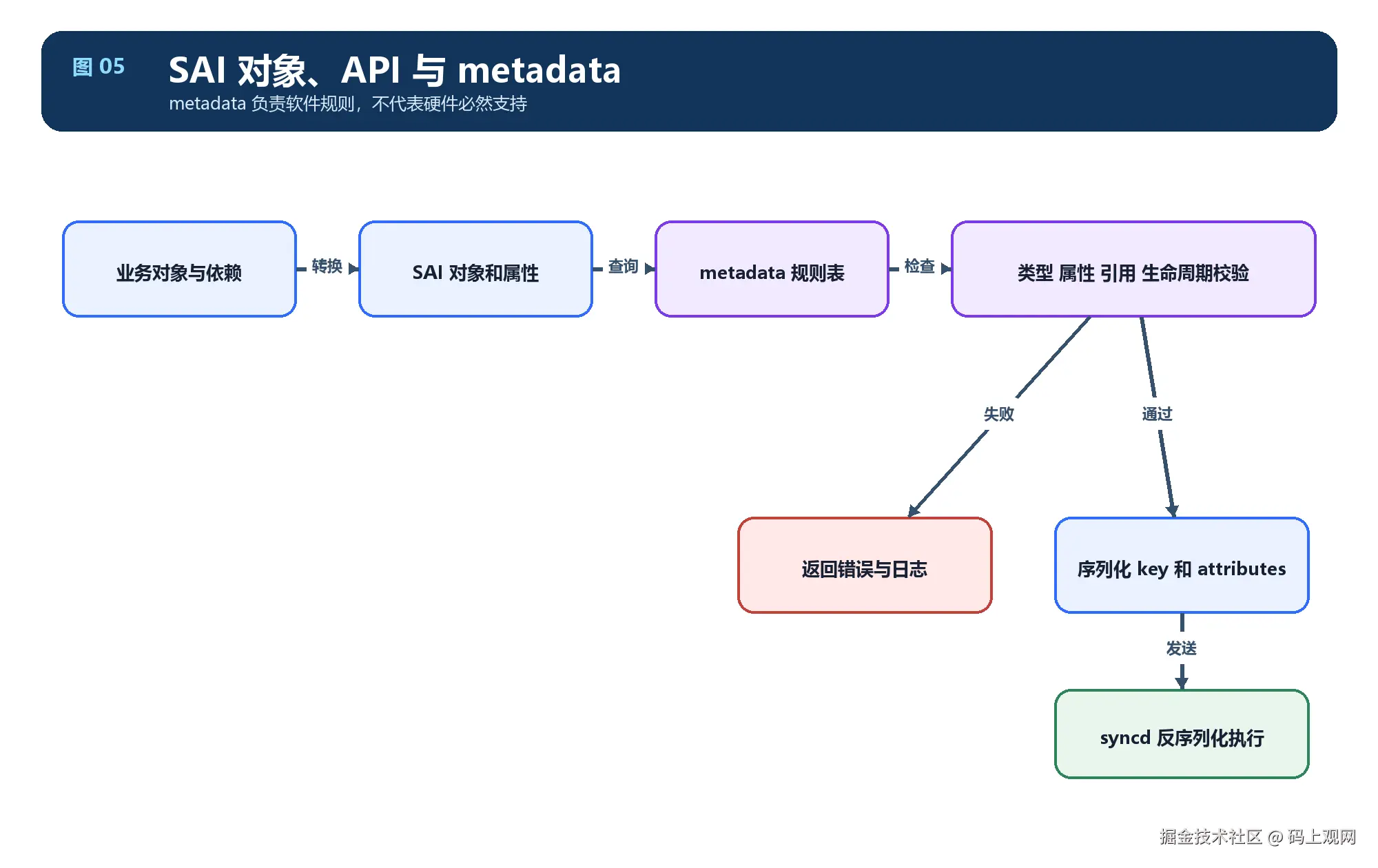

8. SAI 对象与 metadata：为什么不是简单透传

SAI 既有 OID 对象，也有 entry 对象：

OID 对象：switch、port、VLAN、next hop、ACL table 等。
entry 对象：route entry、neighbor entry、FDB entry 等，通常由结构体 key 标识。

四类常见操作是 create、remove、set、get。批量接口还包括 bulk create/remove/set 等。

metadata 的价值包括：

根据对象类型找到合法属性描述。
校验必填属性、枚举值和对象引用。
统一序列化和反序列化需要的元信息。
跟踪对象生命周期与通知数据。
让 VS、sairedis 和测试共享同一套对象语义。

metadata 能证明软件层的类型和规则检查，不能证明某个型号 ASIC 一定有足够资源或支持所有属性。平台能力仍要看 SAI capability、vendor 文档和设备实测。

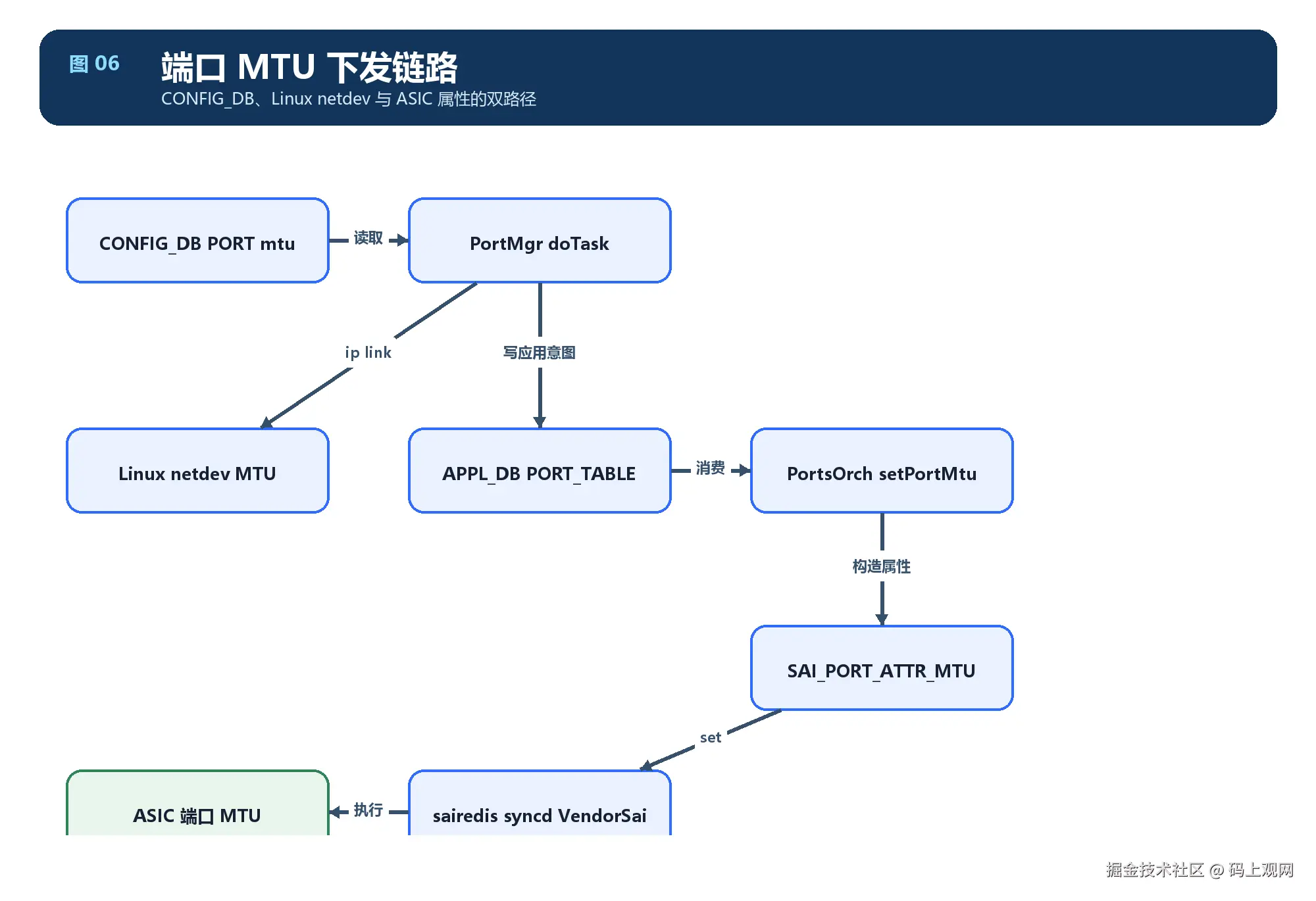

9. 典型流程一：端口 MTU 如何下发

以 Ethernet0 的 MTU 为例，当前本地代码可以确认这条主线：

CONFIG_DB 的 PORT 配置被 PortMgr::doTask() 读取。
PortMgr::setPortMtu() 先处理 Linux netdev MTU，并把 mtu 写入应用侧 PORT 表。
PortsOrch 消费端口任务并调用 PortsOrch::setPortMtu()。
PortsOrch 构造 SAI_PORT_ATTR_MTU，调用 sai_port_api->set_port_attribute()。
请求经 sairedis 和 syncd 进入 vendor SAI。

关键路径：

src/sonic-swss/cfgmgr/portmgr.cpp：PortMgr::doTask()、PortMgr::setPortMtu()。
src/sonic-swss/orchagent/portsorch.cpp：PortsOrch::setPortMtu()、SAI_PORT_ATTR_MTU。

如果 CONFIG_DB 正确但端口 MTU 没变化，要分别检查 Linux netdev、APPL_DB、orchagent 日志、ASIC_DB/通信模式和 syncd/SAI 返回值。

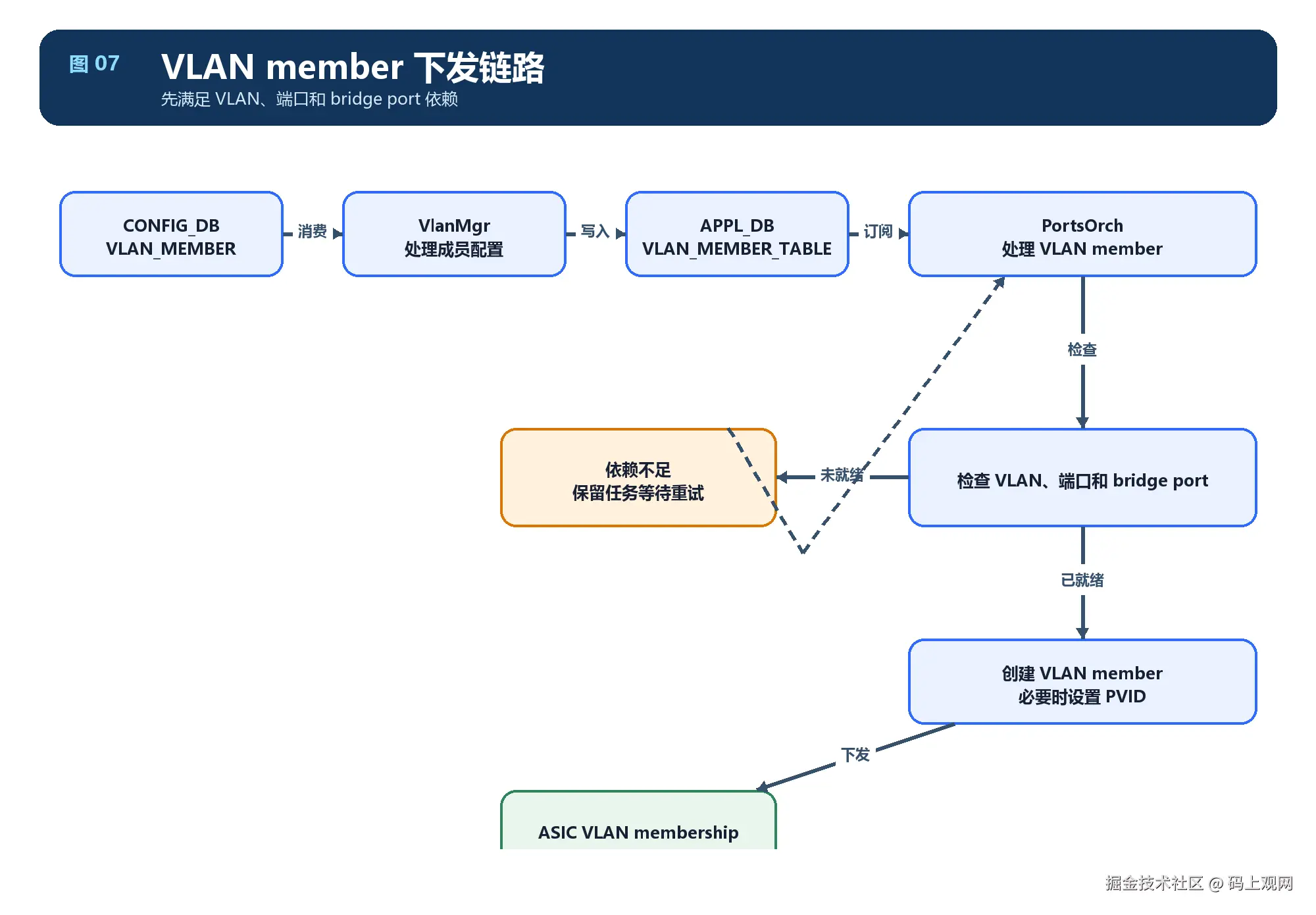

10. 典型流程二：VLAN member 如何下发

把 Ethernet0 加入 Vlan100 时，业务至少涉及 VLAN 对象、bridge port 和 VLAN member 三类依赖。

本地代码中的主要路径是：

VlanMgr::doVlanMemberTask() 消费 CONFIG_DB 的 VLAN_MEMBER 配置。
vlanmgrd 把应用意图写到 APPL_DB 的 VLAN member 表。
PortsOrch::doVlanMemberTask() 检查 VLAN、端口和 bridge port 是否就绪。
满足依赖后构造 SAI_VLAN_MEMBER_ATTR_VLAN_ID、BRIDGE_PORT_ID 和 VLAN_TAGGING_MODE。
调用 sai_vlan_api->create_vlan_member()。
对 untagged 成员，还可能需要设置端口 PVID。

"VLAN 已创建"和"端口已成为 VLAN member"是两个不同观察点。排障时不要只看 show vlan brief 的一列结果。

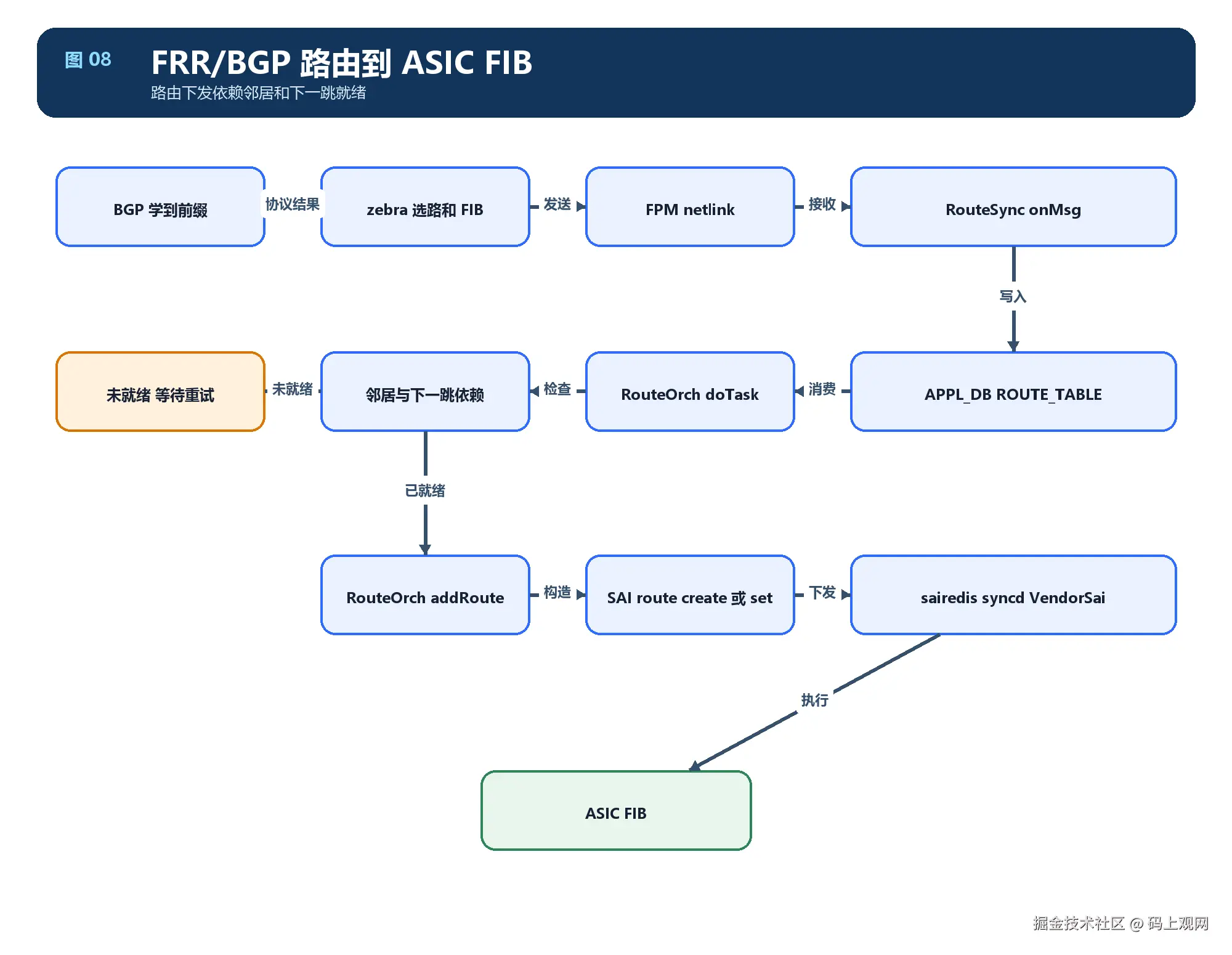

11. 典型流程三：BGP 路由怎样进入 ASIC

这里选一条从 FRR 学到的路由，而不是笼统说"静态路由一定来自 CONFIG_DB"。典型链路是：

bgpd 学到前缀并交给 zebra。
zebra 完成选路，把 FIB 更新通过 FPM 发给 fpmsyncd。
RouteSync::onMsg() 解析 netlink route 消息。
m_routeTable.set() 把路由写入 APPL_DB ROUTE_TABLE。
RouteOrch::doTask() 读取前缀、下一跳、接口和权重等字段。
下一跳未就绪时等待 NeighOrch/下一跳对象；就绪后调用 RouteOrch::addRoute()。
最终形成 sai_route_api->create_route_entry() 或 set 操作。

关键路径：

src/sonic-swss/fpmsyncd/routesync.cpp：RouteSync::onMsg()、m_routeTable.set()。
src/sonic-swss/orchagent/routeorch.cpp：RouteOrch::doTask()、RouteOrch::addRoute()。
src/sonic-swss/orchagent/neighorch.cpp：邻居和下一跳管理。

路由排障至少要区分四个状态：FRR RIB、zebra FIB、APPL_DB ROUTE_TABLE、ASIC_DB/硬件 FIB。某一层存在不代表后续层一定成功。

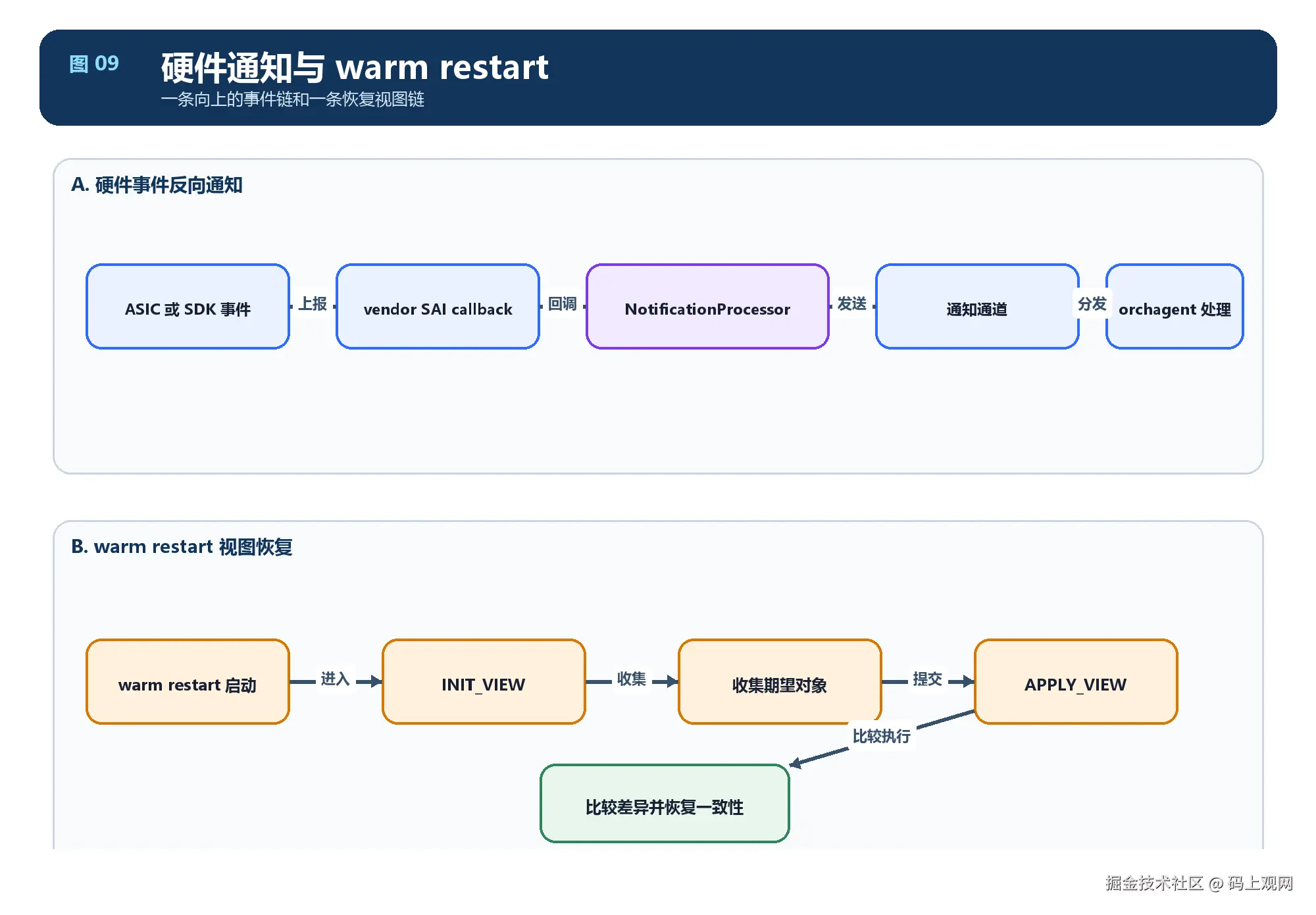

12. 反向链路：硬件事件如何回到上层

硬件不仅接受配置，也会主动产生事件，例如端口状态变化、FDB 学习或老化、BFD 状态、PFC deadlock 和 ASIC SDK health event。

本地 src/sonic-sairedis/syncd/NotificationProcessor.cpp 包含这些通知的处理与发送函数。大体方向是：

text 复制代码

ASIC / SDK 事件
  -> vendor SAI callback
  -> syncd NotificationProcessor
  -> sairedis 通知通道
  -> orchagent 对应通知处理器
  -> DB 状态、业务动作或告警

12.1 warm restart 与 init/apply view

warm restart 的目标不是"重启后重新刷一遍全部对象"，而是在尽量保留转发面的同时，让恢复后的控制面重新建立并校验期望状态。

当前 Syncd.cpp 能看到：

默认 warm boot 文件 /var/warmboot/sai-warmboot.bin。
SAI_KEY_WARM_BOOT_READ_FILE、SAI_KEY_WARM_BOOT_WRITE_FILE。
SAI_REDIS_NOTIFY_SYNCD_INIT_VIEW 与 APPLY_VIEW。
processQuadEventInInitViewMode() 和 apply view 比较/执行相关逻辑。

是否真正无损仍取决于镜像配置、各 daemon 的 warm restart 支持、vendor SAI 和设备行为，不能只根据存在这些函数就宣称业务无中断。

13. VID 和 RID：为什么对象 ID 有两套

名称	含义	谁主要使用
VID	Virtual Object ID，虚拟对象标识	orchagent、ASIC_DB 和 sairedis 一侧
RID	Real Object ID，vendor SAI 返回的真实对象标识	syncd 调用 vendor SAI 时

syncd 侧的 VirtualOidTranslator、VidManager 等组件维护转换关系。这样做可以让上层对象标识与具体 vendor SAI 进程中的真实句柄解耦，也为 warm restart、多个 switch context 等场景提供管理基础。

并非所有 SAI 对象都用 OID。route、neighbor、FDB 这类 entry 对象的 key 本身是结构体，内部仍可能引用需要翻译的对象 ID。

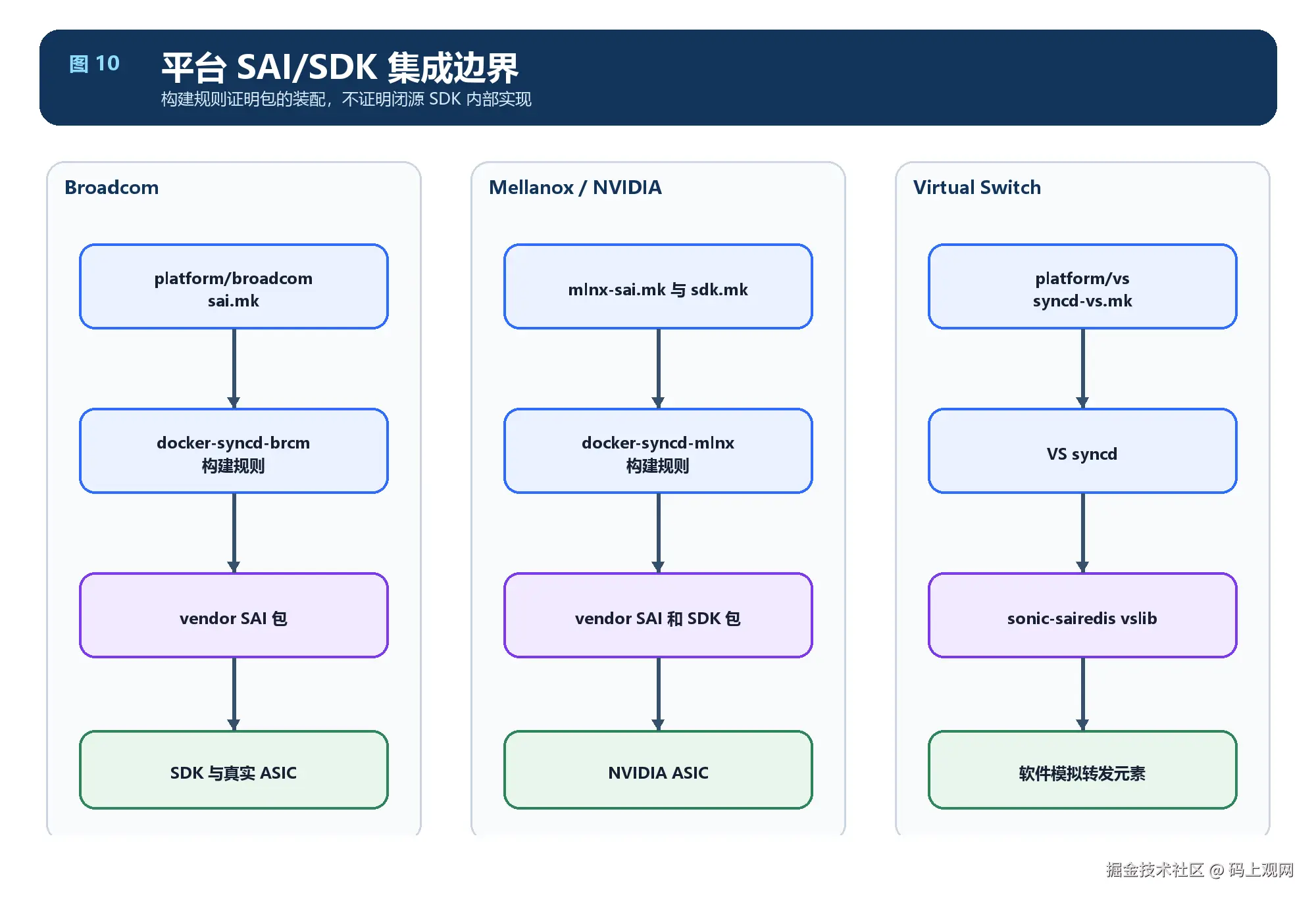

14. 平台 SAI/SDK 是怎样接进构建系统的

本地 platform 目录可以直接证明"构建系统如何选择和装入平台包"，但通常不能展示完整 vendor SAI/SDK 内部实现。

14.1 Broadcom

platform/broadcom/sai.mk 定义 Broadcom SAI 包。
platform/broadcom/docker-syncd-brcm.mk 组织平台 syncd 镜像。

14.2 Mellanox/NVIDIA

platform/mellanox/mlnx-sai.mk 定义 Mellanox SAI 包。
platform/mellanox/sdk.mk 定义相关 SDK 包。
对应 docker-syncd-mlnx 规则把组件装入平台镜像。

14.3 VS

platform/vs/syncd-vs.mk 构建 VS 平台的 syncd。
src/sonic-sairedis/vslib 提供虚拟交换机 SAI 行为，适合开发与测试，但不等同于真实 ASIC 性能和限制。

这里最稳妥的结论是"这些规则负责包和镜像集成"。某个 SAI 属性是否受支持、资源上限是多少、SDK 最终调用了哪个芯片 API，都需要对应平台资料或设备验证。

15. 一套实用的分层排障方法

15.1 第一步：配置是否存在

bash 复制代码

sonic-db-cli CONFIG_DB keys '*'
sonic-db-cli CONFIG_DB hgetall 'PORT|Ethernet0'

15.2 第二步：应用意图是否形成

bash 复制代码

sonic-db-cli APPL_DB keys 'PORT_TABLE*'
sonic-db-cli APPL_DB keys 'VLAN*'
sonic-db-cli APPL_DB keys 'ROUTE_TABLE*'

15.3 第三步：orchagent 是否形成 SAI 对象

bash 复制代码

sonic-db-cli ASIC_DB keys 'ASIC_STATE:*'
grep orchagent /var/log/syslog
docker exec swss supervisorctl status

如果目标镜像使用 ZeroMQ 模式，不能只靠 ASIC_DB 队列现象推断通信是否正常，还要核对 context 和启动参数。

15.4 第四步：syncd 和 vendor SAI 是否成功

bash 复制代码

grep syncd /var/log/syslog
docker exec syncd supervisorctl status
show logging

重点看 SAI status、资源不足、属性不支持、对象依赖和 SDK 错误。

15.5 第五步：业务状态和数据面是否一致

bash 复制代码

show interfaces status
show vlan brief
vtysh -c 'show ip route'
vtysh -c 'show bgp summary'

最终仍应配合流量、计数器、邻居/FDB/FIB 查询或平台诊断工具验证。软件 DB 正确不是数据面成功的充分条件。

现象	优先检查
CONFIG_DB 有配置，APPL_DB 没意图	对应 cfgmgr、配置格式、依赖状态
APPL_DB 有意图，ASIC_DB/执行通道无动作	orchagent 日志、依赖对象、Consumer 队列
SAI 请求已形成，syncd 报错	对象顺序、属性支持、资源和 vendor SAI
DB 都正常，业务流量仍失败	ASIC 状态、平台限制、邻居/FDB/FIB 和数据面测试
warm restart 后不一致	daemon 恢复状态、init/apply view、VID/RID、vendor warm boot

16. 推荐的源码阅读顺序

第一阶段：只看主框架

src/sonic-swss/orchagent/main.cpp
src/sonic-swss/orchagent/saihelper.cpp
src/sonic-swss/orchagent/orch.cpp
src/sonic-swss/orchagent/orchdaemon.cpp

目标：理解进程如何启动、Consumer 如何执行、Orch 如何进入事件循环。

第二阶段：选择一个业务闭环

端口：cfgmgr/portmgr.cpp 与 orchagent/portsorch.cpp。
VLAN：cfgmgr/vlanmgr.cpp 与 orchagent/portsorch.cpp。
路由：fpmsyncd/routesync.cpp、routeorch.cpp、neighorch.cpp。

目标：从生产者、DB 表、消费者一直追到具体 SAI 属性。

第三阶段：看 SAI 到平台

src/sonic-sairedis/lib/Sai.cpp
src/sonic-sairedis/lib/Context.cpp
src/sonic-sairedis/lib/RedisRemoteSaiInterface.cpp
src/sonic-sairedis/meta
src/sonic-sairedis/syncd/Syncd.cpp
src/sonic-sairedis/syncd/VendorSai.cpp
platform/<vendor> 对应构建规则

目标：理解 metadata、通信模式、事件分发、VID/RID 和 vendor 边界。

第四阶段：再看扩展架构

当前 main.cpp 已包含 VOQ、fabric、DPU 和 ZMQ 等分支，SAI 也包含 DASH、SRv6 等 API。先掌握经典单 ASIC 主线，再按具体需求进入 multi-ASIC、VOQ、DASH 或 P4，学习成本更低。

17. 快速记忆

SONiC 以数据库和消息通道解耦各模块。用户配置通常进入 CONFIG_DB，管理进程或协议同步进程把业务意图写入 APPL_DB。orchagent 通过 Consumer 接收变化，由 PortsOrch、RouteOrch、NeighOrch 等模块检查依赖并构造标准 SAI 对象。orchagent 调用的是 SAI，不直接面向厂商 SDK。当前 sairedis 代码通过 metadata 和远端接口完成校验、序列化与跨进程通信，通信可以使用 Redis，也存在 ZeroMQ 模式。syncd 接收请求、维护 VID/RID 等状态，再通过 VendorSai 调真实 vendor SAI。vendor SAI 内部如何调用 SDK 由厂商实现，最终目标是编程 ASIC。

一句口诀：

text 复制代码

配置进 CONFIG，意图到 APPL；
Orch 管依赖，SAI 管抽象；
sairedis 传请求，syncd 管执行；
vendor SAI 接 SDK，最后写 ASIC。

结语

理解 SONiC 的关键不是背下所有 daemon，而是始终问四个问题：谁生产这条数据、它进入哪个 DB 或通道、谁消费并处理依赖、最后如何观察硬件结果。沿着这四个问题追踪，端口、VLAN、路由、FDB、ACL、VXLAN 等专题都会落回同一套清晰的方法。
