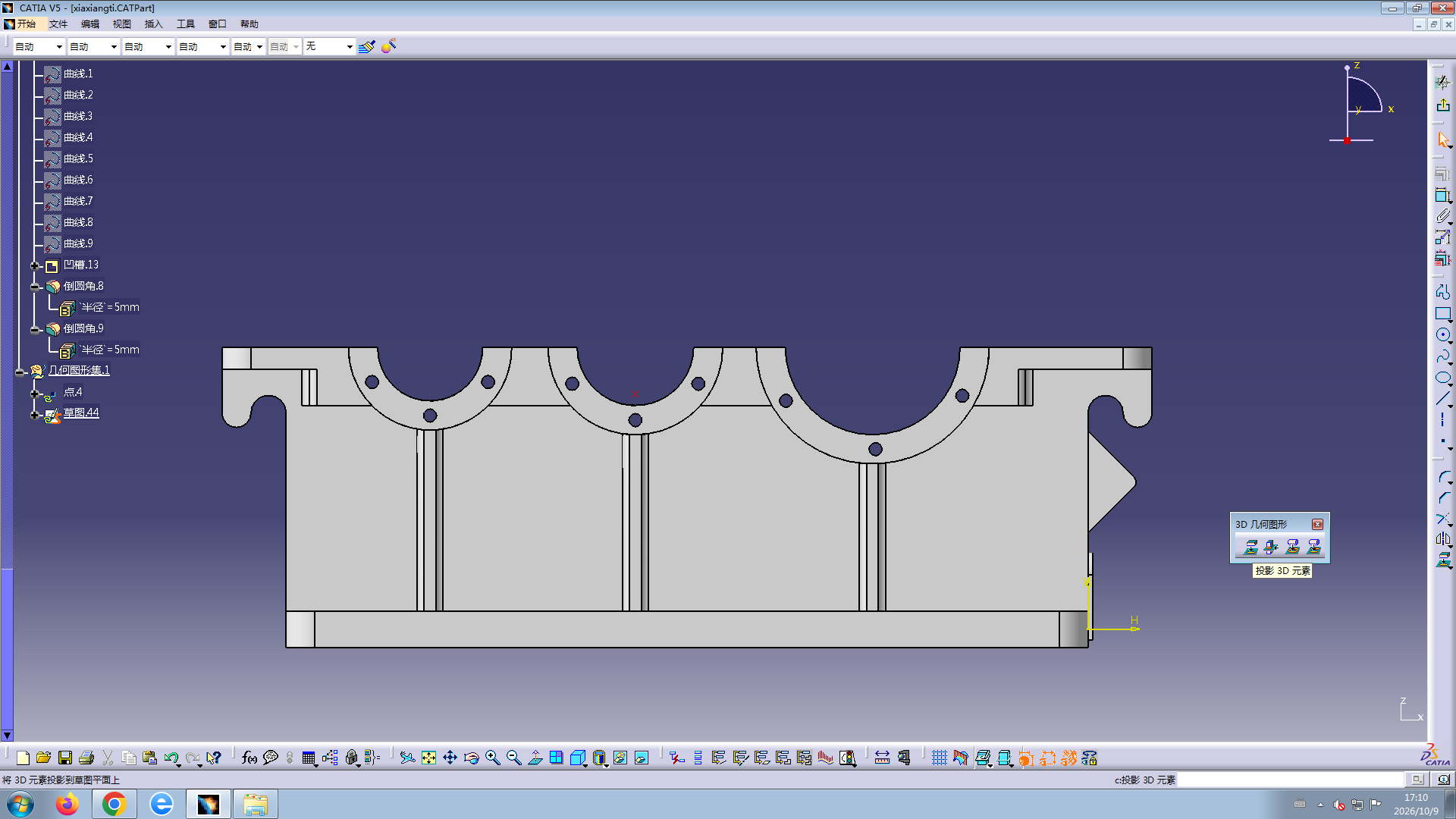

1 在零件设计模式下，选中特征的边投影转化为构造线。以构造线上点画构造线圆，即可显示出圆心。

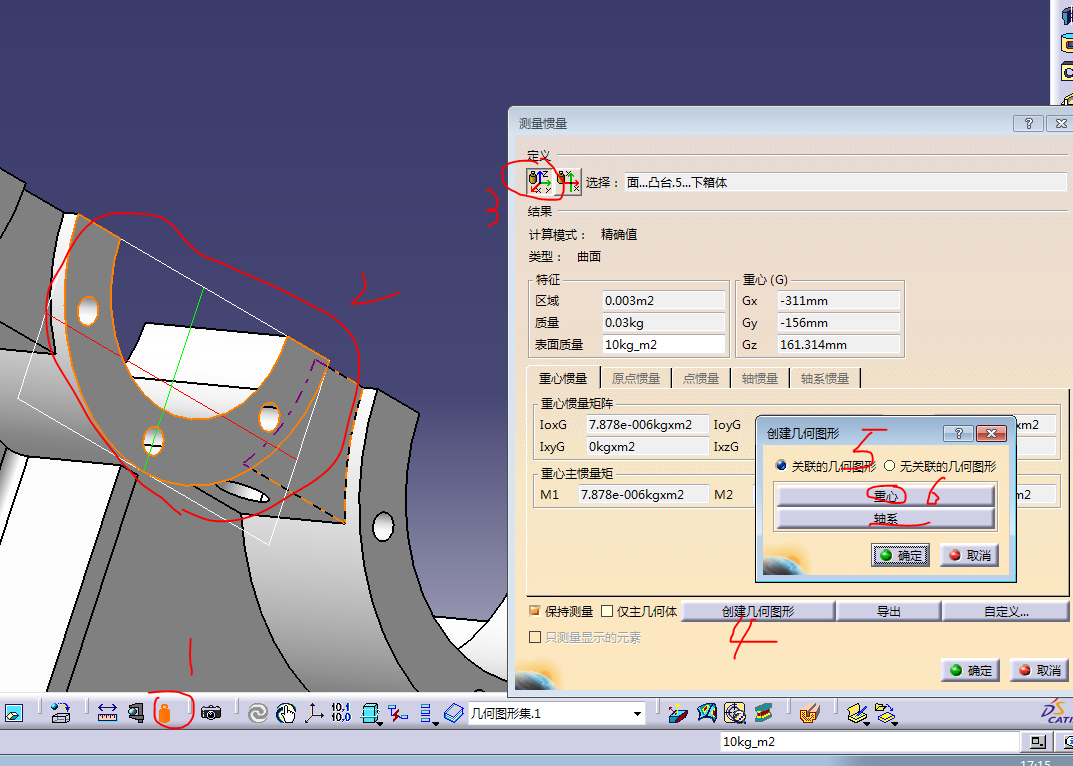

2 在零件设计模式下，惯性测量模式

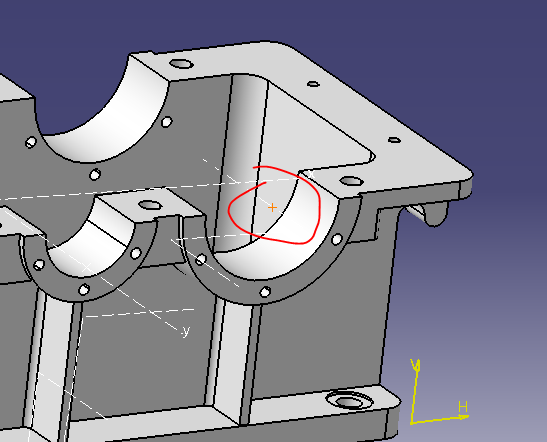

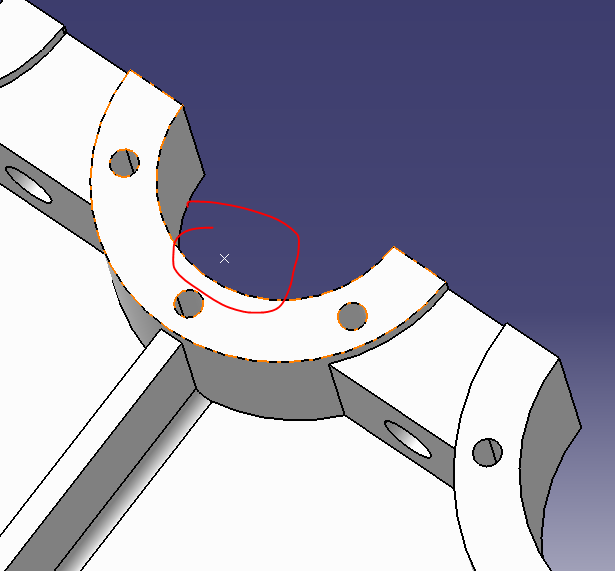

因为只有一半所有重心不是圆心。
3 创成式设计模式

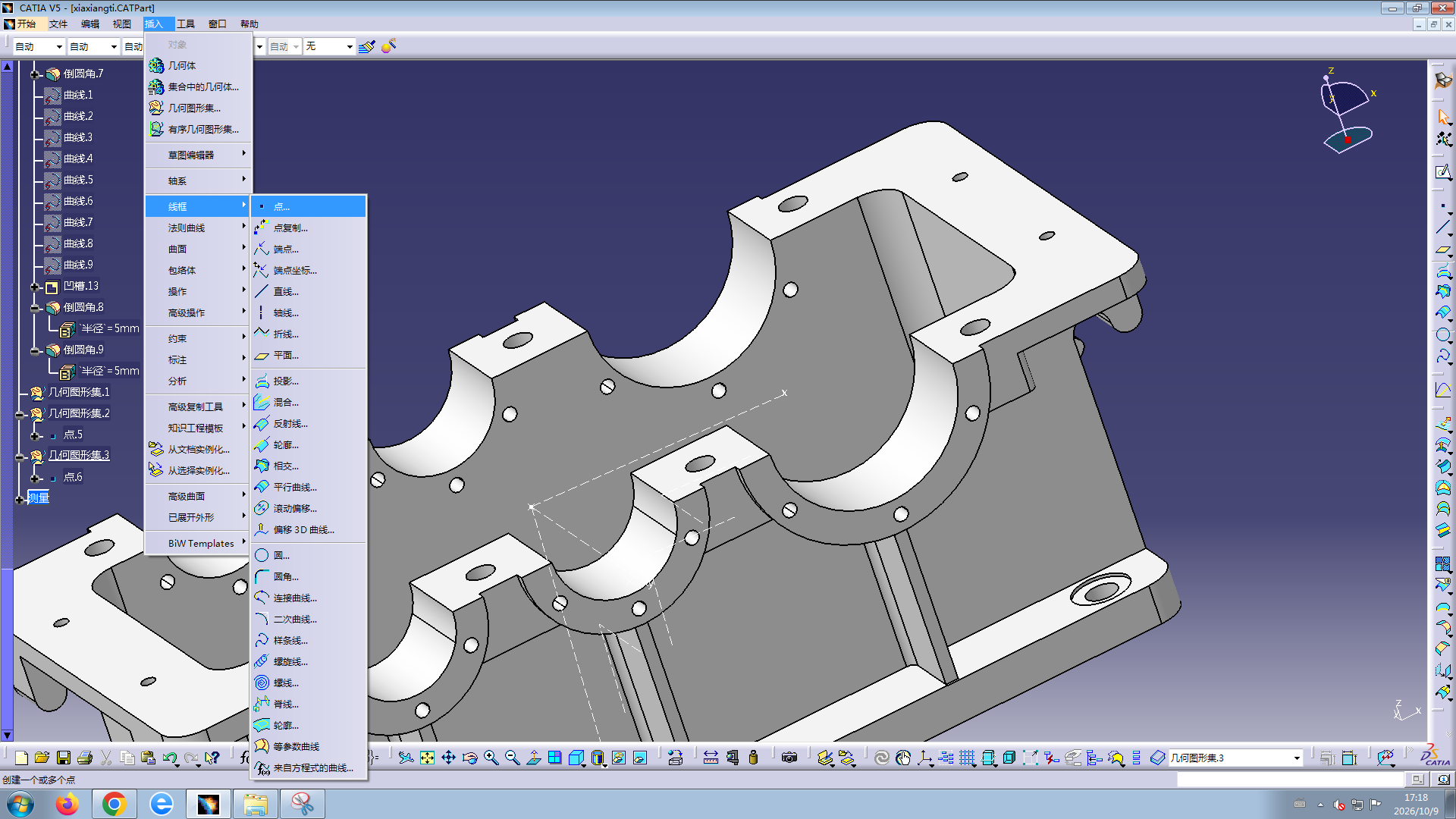

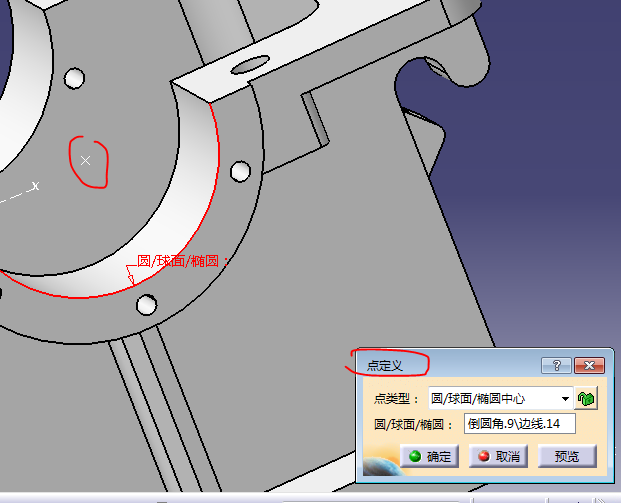

插入----边框----点
然后选边
3 创成式设计模式

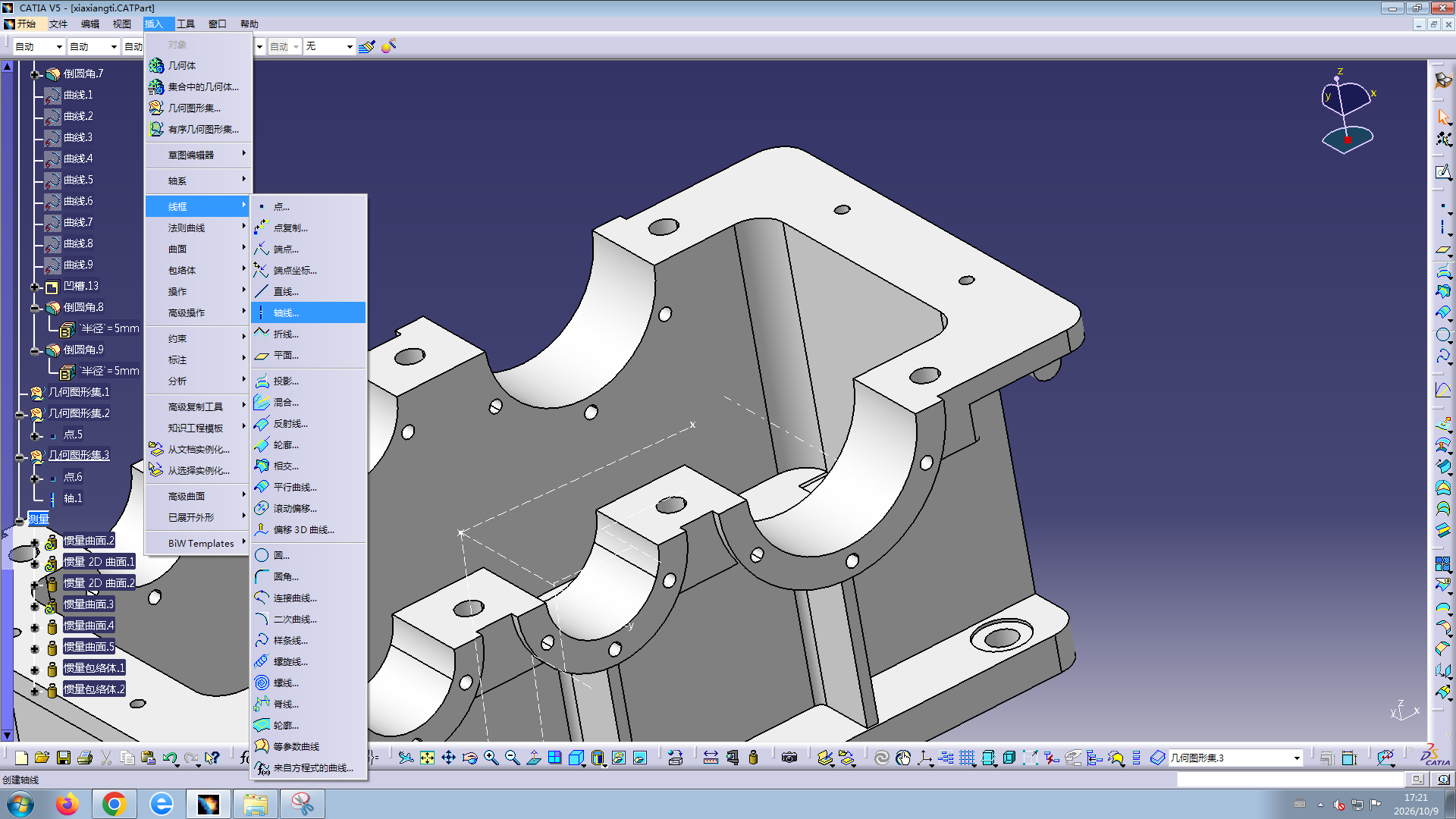

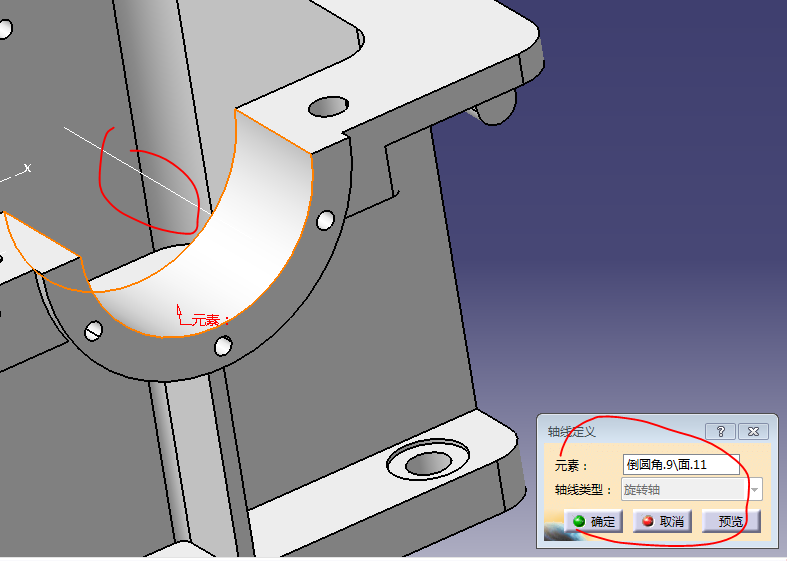

插入--------边框----轴线
创建轴线

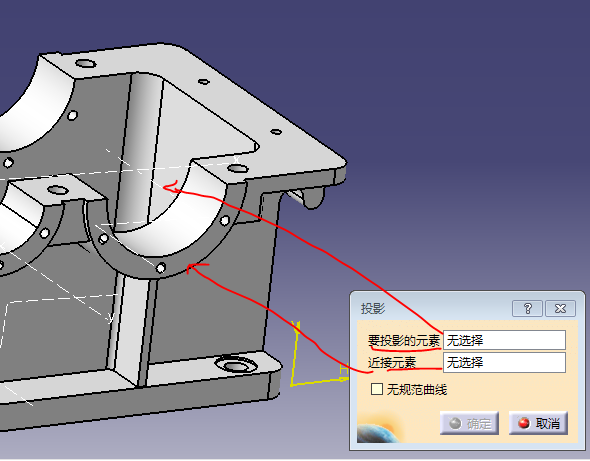

然后进入草绘，选3D投影到草绘平面
然后分别选轴和草绘平面
